物聯網技術的快速發展對無線連接提出了更高的要求，而Synaptics推出的SYN43756E芯片正是為滿足這些需求而設計的一款高性能Wi-Fi 6E解決方案。它不僅支持多頻段通信，還具備低功耗、高集成度和AI原生計算能力，成為智能家居、工業物聯網和汽車電子等領域的理想選擇。

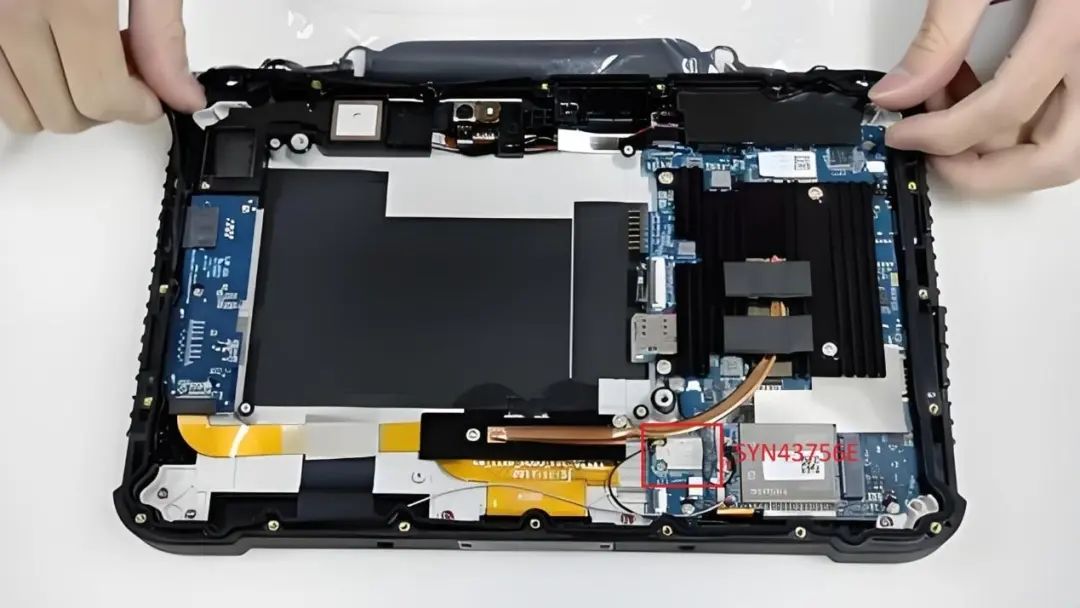

▲產品實體圖

1. 廣泛的應用場景

智慧家庭：支持多種無線協議，適用于平板電腦、智能音箱、智能燈泡、智能攝像頭等設備。

工業物聯網：支持高可靠性和低延遲的通信，適用于工業自動化和監控系統。

汽車電子：提供高帶寬和低延遲的連接，適用于車載娛樂和通信系統。

2. 多頻段支持與高性能無線連接

三頻 Wi-Fi 6E：支持 2.4GHz、5GHz 和 6GHz 頻段，提供更高的帶寬和更低的延遲，適用于高密度網絡環境。

藍牙5.3/5.4：支持最新的藍牙標準，提供更遠的傳輸距離和更高的數據傳輸速率，適用于低功耗設備。

可選的802.15.4無線電：支持Zigbee和Thread協議，適用于智慧家庭和工業物聯網應用。

3. 高集成度與低功耗設計

同時雙頻（DSDB）操作：允許設備同時連接兩個不同的 Wi-Fi 頻段，提升網絡效率和用戶體驗。

低功耗設計：適用于電池供電的設備，例如可穿戴設備和智能傳感器，延長設備的續航時間。

4. AI原生計算平臺支持

Synaptics Astra 平臺：內建對 Synaptics Astra 的支持，簡化邊緣 AI 產品的開發，提供情境感知功能，適用于智慧家庭、汽車和企業應用。

5. 豐富的接口與兼容性

SDIO 3.0 和 PEIC 3.0 接口：提供高速數據傳輸，適用于與外部主控芯片的通信。

操作系統支持：兼容Linux和Android系統，方便開發與集成。

6. 簡化開發與測試

RF測試支持：提供詳細的RF RX非信令測試步驟，方便開發人員進行性能驗證和優化。

雙固件設計：支持正常使用的AP固件以及用于RF測試的mfgtest固件，方便開發與測試。

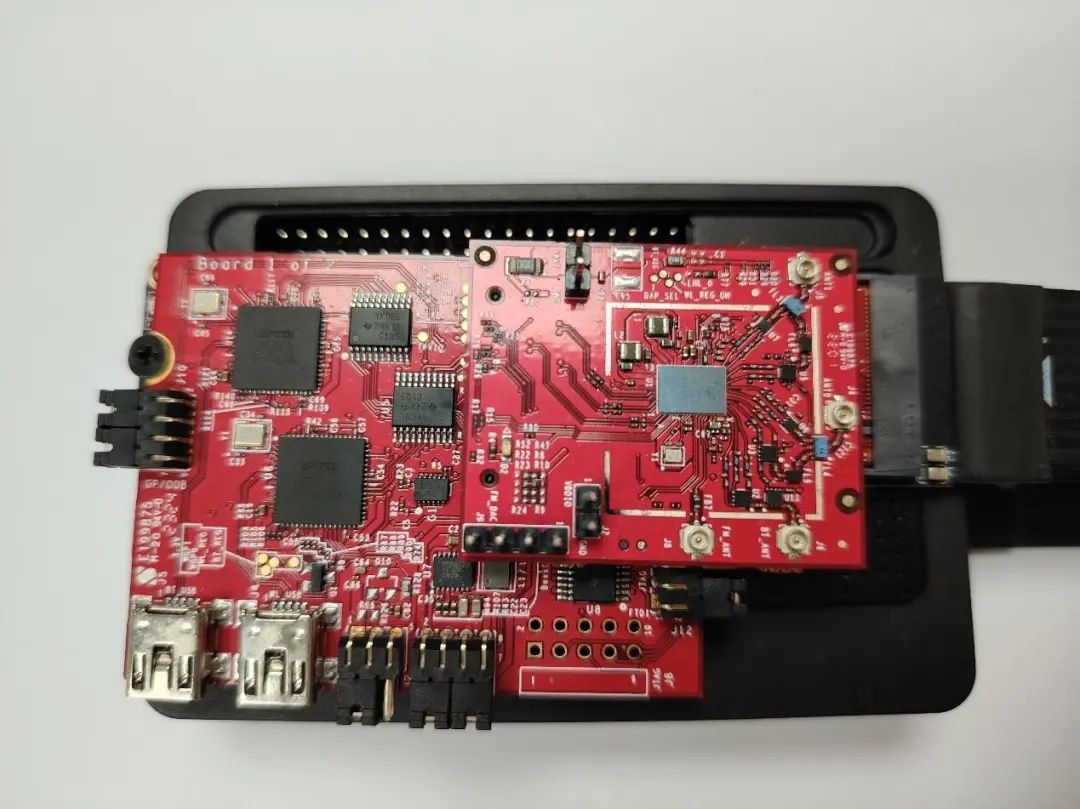

▲展示板照片正面

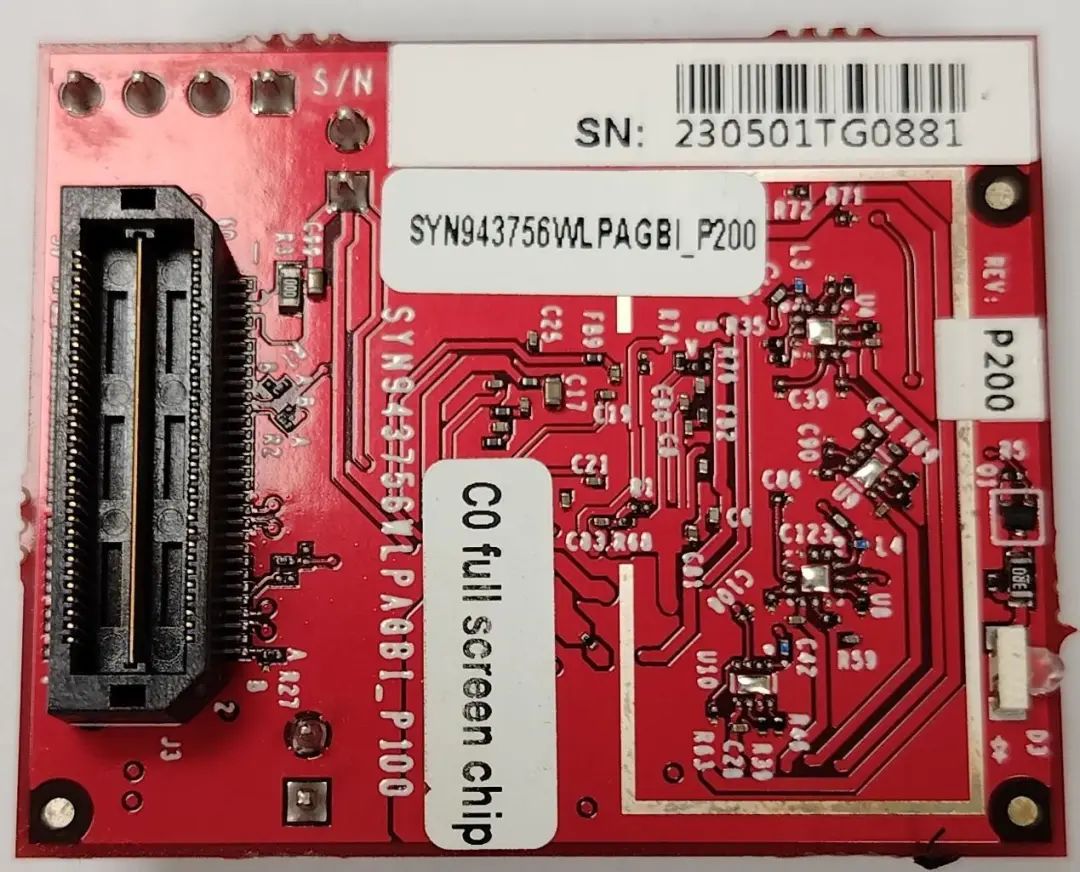

▲展示板照片背面

以下是關于Synaptics SYN43756E芯片的5個常見問題解答（FAQ），結合了相關技術文件和測試指南中的信息：

Q1

YN43756E 支持哪些操作系統？

A1

SYN43756E 支持 Linux 和 Android 操作系統。其接口設計與驅動兼容性主要針對這兩種系統，方便物聯網設備開發。用戶可通過 ADB 工具在 Windows 環境下進行調試和測試。

Q2

如何加載用于RF測試的mfgtest固件？

A2

有兩種方法加載mfgtest固件：

覆蓋固件方法：通過ADB指令替換默認固件文件并重新啟動設備。

臨時加載方法：使用 `insmod` 指令直接指定固件路徑，無需永久替換。

兩種方法均需確保固件文件的路徑和名稱正確。

Q3

如何驗證設備是否正常連接？

A3

將設備通過USB連接到電腦后，如果設備管理器能夠識別出設備（如顯示為SYN43756E），則表示USB通信和硬件狀態正常。此步驟是后續RF測試的前提。

Q4

SYN43756E 的 RF 是否支持調整？

A4

2.4 GHz 和 5/6 GHz，BT 都支持通過芯片的 NVRAM 和 HCD 固件進行 RF 的調整。

Q5

如何測試5G/6G頻段的接收靈敏度？

A5

需要通過ADB重新配置RX參數（如頻段、天線選擇、信道等），然后發送1000個數據包并檢查接收數量。測試流程與2.4GHz類似，但需確保參數切換至5G/6G對應的頻段和帶寬設置。

核心技術優勢

? Wi-Fi 6E標準，支持更多客戶連接，穩定性更佳

? 小面積封裝、低成本、低功耗、低復雜性，且產品上市周期短

? 可同時在2.4 GHz和5/6 GHz頻段運行，吞吐量高達1200 Mbps

? 支持多個并發藍牙連接和音頻流

? 先進的Wi-Fi/藍牙共存技術

? 無縫的網絡互操作性

? 豐富的人機接口，例如SDIO/PCIE、UART

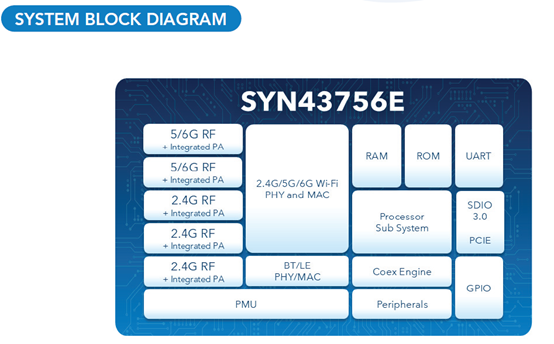

▲方案方塊圖

方案規格

? 支持 Wi-Fi 2.4/5/6，具備最佳的 CMOS 射頻，包括集成 PA 和 LNA（可選外部 PA 和 LNA），提供最高的發射（Tx）功率水平和接收（Rx）靈敏度；能夠在 10 米范圍內運行 1024QAM

? 符合 IEEE 802.11ax 標準；對 802.11a/b/g/n 的傳統支持；支持 Wi-Fi 6E

? 2 x 2 MIMO 天線陣列

? 支持 LE 音頻

? 集成藍牙 5.3，支持藍牙低功耗（BLE）

? 專用藍牙天線

? 內置藍牙 PA，支持兩種模式：正常輸出功率模式（14 dBm）和高輸出功率模式（20 dBm）

? 支持 PCIE V3.0、SDIO 3.0、4-wire UART、PCM/I2S、JATG 等接口

總結

Synaptics SYN43756E芯片憑借其多頻段支持、高集成度、低功耗設計、AI原生計算平臺支持以及豐富的接口和兼容性，成為物聯網應用的理想選擇。其廣泛的應用場景和簡化的開發流程進一步提升了其在市場中的競爭力。
