在科技飛速發展的今天，我們的生活正逐漸被各種智能設備所改變。今天，就來給大家介紹一個超酷的科技組合——樹莓派+myCobot機械臂！這個組合不僅能讓你體驗到科技的魅力，還能為你的生活帶來無限可能。

一、樹莓派+機械臂，科技界的“夢幻組合”

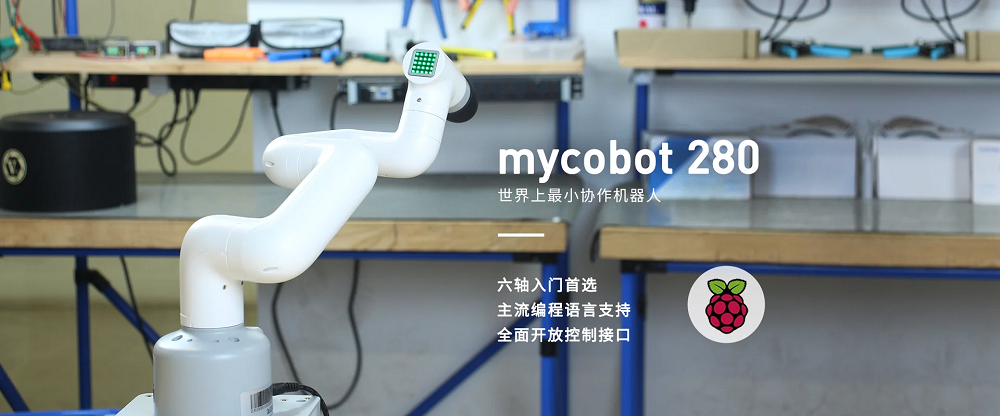

樹莓派，這款小巧而強大的單板計算機，一直以來都是科技愛好者的寵兒。而myCobot機械臂，作為一款高性能的六軸機械臂，更是憑借其靈活的操控性和強大的功能，贏得了眾多科技迷的喜愛。當樹莓派遇上myCobot機械臂，會擦出怎樣的火花呢？

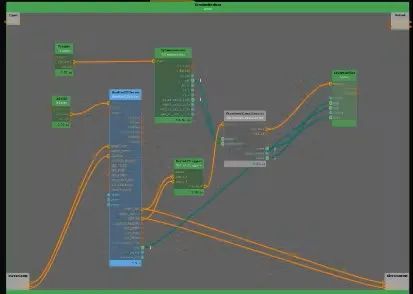

myCobot機械臂自帶Ubuntu系統，支持ROS開發環境，還配備了圖形化編程工具RobotFlow，即使是編程小白，也能通過簡單的拖拽操作，快速上手。而樹莓派的強大社區支持，能讓你輕松找到各種教程和案例。

二、樹莓派+機械臂，生活中的“創意魔法師”

樹莓派+myCobot不僅是一個家務助手，更是一個充滿創意的“魔法師”。你可以通過簡單的編程，讓它實現各種有趣的創意功能。比如：

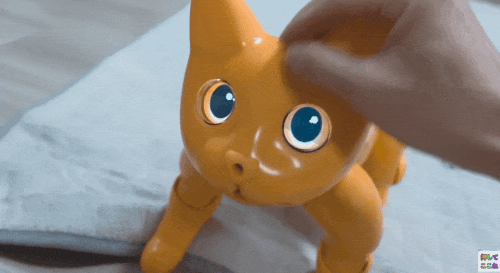

1. 貓互動機器人：和寵物一起玩耍

一名日本用戶通過編程讓myCobot模仿貓咪的玩耍動作，吸引了日本媒體Fuji News Network和Yahoo Japan的報道。想象一下，當你忙碌的時候，機械臂可以和你的寵物互動，逗得它們樂此不疲。這不僅解決了寵物無聊的問題，還能讓你的生活充滿樂趣。

2. 懸浮盒投影：打造家庭科技秀

通過在myCobot上安裝投影儀，結合人臉檢測和激光掃描技術，可以創建一個看起來懸浮在空中的盒子幻覺。這種創意不僅適合家庭娛樂，還能在派對上成為全場焦點，讓你瞬間變身“科技達人”。

3. 天花板機器人：靈活安裝，隨心所欲

一名用戶將myCobot倒掛在天花板上，探索家庭機器人的概念。這種靈活的安裝方式，不僅節省空間，還能讓機械臂隨時為你服務。比如，它可以幫你拿東西、整理桌面，甚至還能在你睡覺時自動關燈。

三、手眼標定，精準抓取的關鍵

為了讓機械臂能夠精準地識別和抓取物體，手眼標定是必不可少的一步。通過手眼標定，機械臂可以準確地將深度相機的坐標系統與自身坐標系統對齊，從而實現精準的視覺引導和抓取。具體步驟如下：

1. 準備標定板

選擇一個黑白棋盤格作為標定板，其幾何結構非常規則，邊緣和角點位置可以準確計算和建模，這使得標定算法能夠準確估計相機與棋盤格之間的幾何關系。

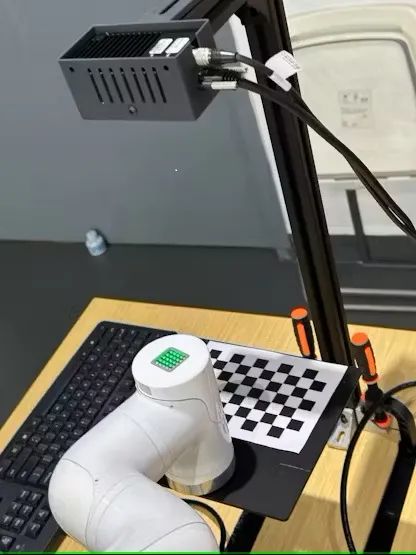

2. 固定深度相機和機械臂

將深度相機固定在機械臂上，確保相機的位置不會隨著機械臂的運動而改變。

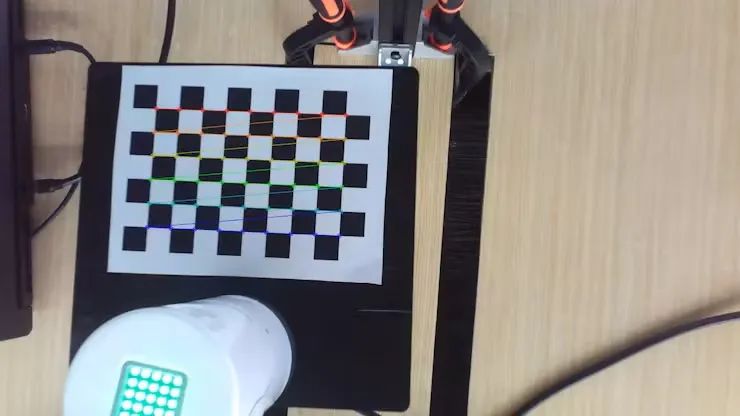

3. 匹配特征點

將標定板放置在相機的視野內，并多次旋轉標定板以捕獲提供豐富視覺信息的圖像。對于每個標定板圖像，使用角點檢測算法提取網格線交點的坐標特征。

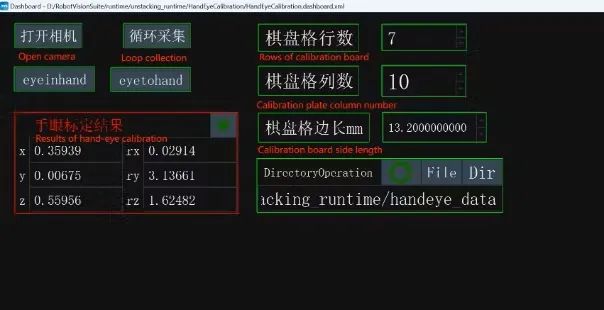

4. 計算標定坐標

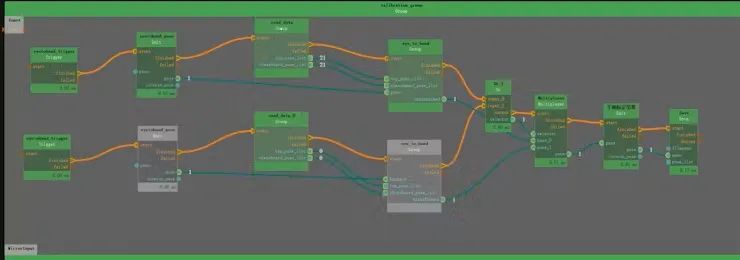

獲取不同角度和位置的20組特征點數據，然后使用RVS提供的算法計算手眼標定值，并記錄手眼標定結果，以便后續在機械臂坐標系統和相機坐標系統之間進行轉換。

四、物體檢測與識別，智能抓取的基礎

在完成手眼標定后，接下來就是讓機械臂學會識別目標物體。以木塊為例，具體步驟如下：

1. 收集圖像

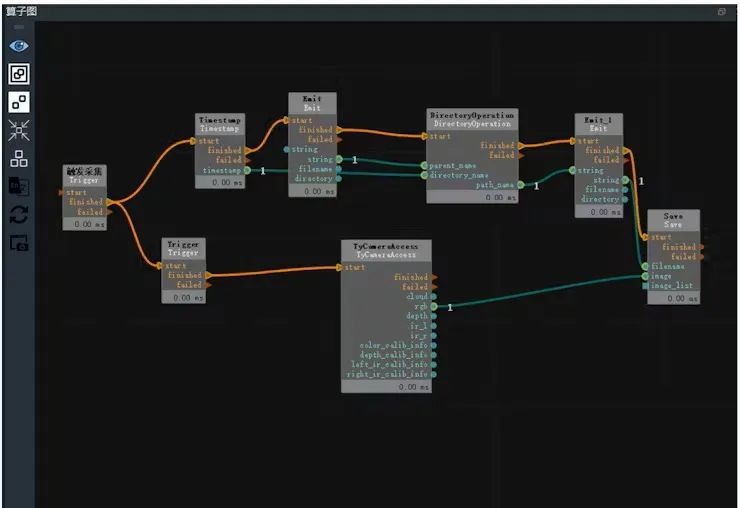

使用深度相機收集木塊的圖像，并將它們保存在指定路徑下。收集的圖像越多，數據越準確。

2. 安裝LabelMe

安裝必要的Python庫以使用LabelMe進行圖像標注。

pip install PyQt5pip install labelme

3. 標注過程

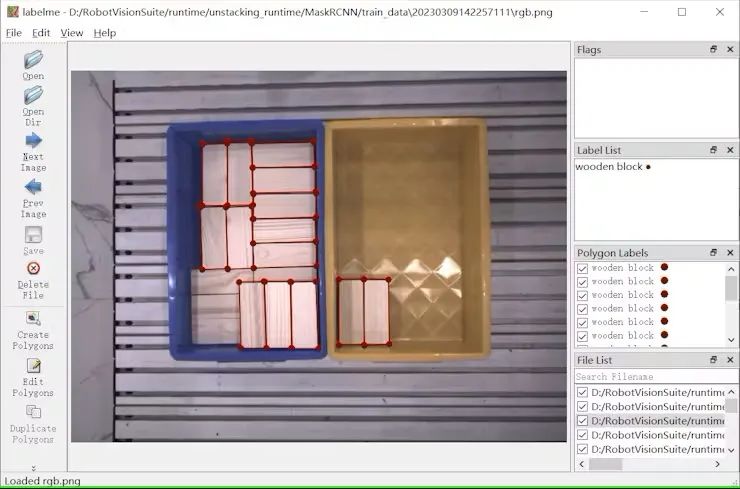

打開LabelMe，找到保存圖像的路徑，然后點擊“Create Polygons”繪制紅色邊界框，將木塊標注出來。給標注結果命名，例如“wooden block”，并重復此步驟標注所有收集的圖像。

4. AI推理

將標注好的圖像提交給RVS的AI訓練功能，生成訓練輸出文件夾，從中獲取標注數據的權重文件。通過AI推理，訓練好的模型可以應用于實際場景，處理新的輸入數據并生成相應的輸出結果。

五、機械臂路徑規劃，實現高效抓取

在識別到物體后，機械臂需要規劃運動路徑以到達抓取點。具體步驟如下：

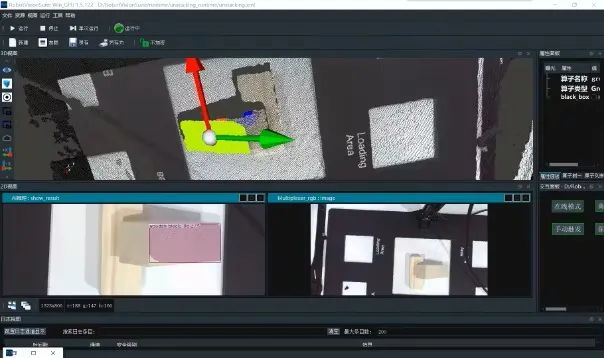

1. 獲取物體坐標

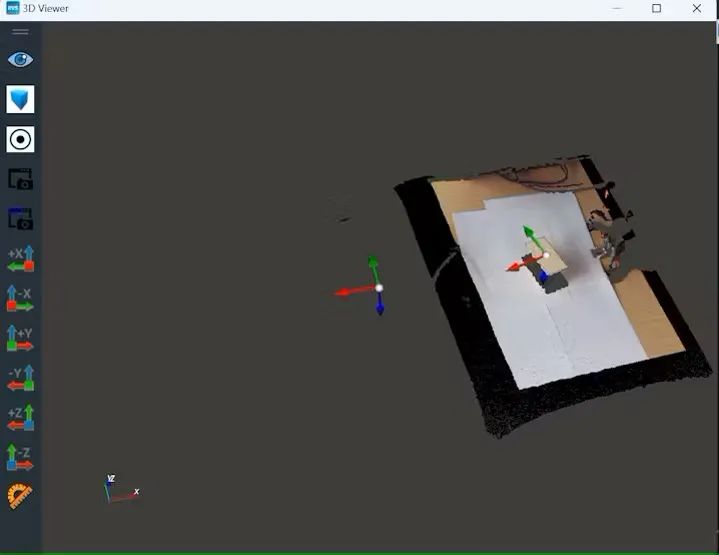

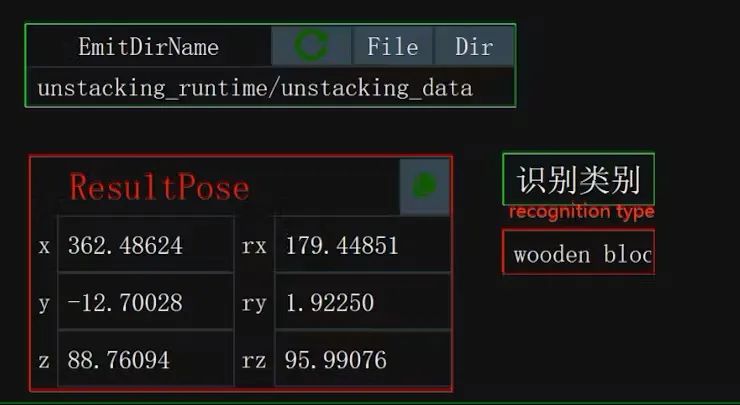

通過深度相機返回的3D坐標，獲取木塊相對于機械臂的坐標。

2. 計算末端執行器姿態

使用以下代碼計算末端執行器的姿態：

import numpy as np# 轉換旋轉矩陣和歐拉角def CvtRotationMatrixToEulerAngle(pdtRotationMatrix): pdtEulerAngle = np.zeros(3) pdtEulerAngle[2] = np.arctan2(pdtRotationMatrix[1,0], pdtRotationMatrix[0,0]) fCosRoll = np.cos(pdtEulerAngle[2]) fSinRoll = np.sin(pdtEulerAngle[2]) pdtEulerAngle[1] = np.arctan2(-pdtRotationMatrix[2,0], (fCosRoll * pdtRotationMatrix[0,0]) + (fSinRoll * pdtRotationMatrix[1,0])) pdtEulerAngle[0] = np.arctan2((fSinRoll * pdtRotationMatrix[0,2]) - (fCosRoll * pdtRotationMatrix[1,2]), (-fSinRoll * pdtRotationMatrix[0,1]) + (fCosRoll * pdtRotationMatrix[1,1])) return pdtEulerAngledefCvtEulerAngleToRotationMatrix(ptrEulerAngle): ptrSinAngle = np.sin(ptrEulerAngle) ptrCosAngle = np.cos(ptrEulerAngle) ptrRotationMatrix = np.zeros((3,3)) ptrRotationMatrix[0,0] = ptrCosAngle[2] * ptrCosAngle[1] ptrRotationMatrix[0,1] = ptrCosAngle[2] * ptrSinAngle[1] * ptrSinAngle[0] - ptrSinAngle[2] * ptrCosAngle[0] ptrRotationMatrix[0,2] = ptrCosAngle[2] * ptrSinAngle[1] * ptrCosAngle[0] + ptrSinAngle[2] * ptrSinAngle[0] ptrRotationMatrix[1,0] = ptrSinAngle[2] * ptrCosAngle[1] ptrRotationMatrix[1,1] = ptrSinAngle[2] * ptrSinAngle[1] * ptrSinAngle[0] + ptrCosAngle[2] * ptrCosAngle[0] ptrRotationMatrix[1,2] = ptrSinAngle[2] * ptrSinAngle[1] * ptrCosAngle[0] - ptrCosAngle[2] * ptrSinAngle[0] ptrRotationMatrix[2,0] = -ptrSinAngle[1] ptrRotationMatrix[2,1] = ptrCosAngle[1] * ptrSinAngle[0] ptrRotationMatrix[2,2] = ptrCosAngle[1] * ptrCosAngle[0] return ptrRotationMatrix# 路徑規劃defcompute_end_effector_pose(current_pose, tool_pose): current_rotation = current_pose[:3,:3] current_translation = current_pose[:3,3] tool_rotation = tool_pose[:3,:3] tool_translation = tool_pose[:3,3] new_rotation = np.dot(current_rotation, tool_rotation) new_translation = np.dot(current_rotation, tool_translation) + current_translation new_pose = np.eye(4) new_pose[:3,:3] = new_rotation new_pose[:3,3] = new_translation return new_pose

3. 控制機械臂移動

根據計算出的末端執行器姿態，控制機械臂移動到目標位置并抓取物體。

六、未來生活，從樹莓派+機械臂開始

樹莓派+myCobot機械臂不僅是一個科技玩具，更是一個通往未來生活的窗口。它支持多種傳感器和執行器的擴展，可以實現復雜的功能。比如，你可以讓它配合攝像頭，實現顏色識別和追蹤；或者讓它和語音助手結合，通過語音指令完成任務。這個組合就像一個神奇的盒子，等著你去探索更多的可能性。

七、總結

樹莓派+myCobot機械臂的組合，不僅能為你的生活帶來便利，還能讓你體驗到科技的魅力。它就像一個“創意魔法師”，為你的生活增添無限樂趣。如果你也想讓生活變得更有科技感，那就趕緊行動起來吧！讓我們一起用樹莓派和myCobot機械臂，開啟未來生活的新篇章！你還在等什么？快去試試吧！
