UCD9246 是一款多軌、多相同步降壓數字 PWM 控制器，專為非隔離式 DC/DC 電源應用而設計。該器件將用于 DC/DC 回路管理的專用電路與閃存和串行接口集成在一起，以支持可配置性、監控和管理。

該 UCD9246 旨在為非隔離式 DC/DC 轉換器應用提供各種理想的功能，同時通過減少外部電路來最大限度地減少系統組件總數。該解決方案將多回路管理與排序、裕度、跟蹤和智能相位管理集成在一起，以優化整體系統效率。此外，還支持環路補償和校準，無需添加外部元件。
*附件：數字 PWM 系統控制器 - UCD9246 數據表.pdf

為了便于配置器件，提供了 Texas Instruments Fusion Digital Power Designer。這種基于 PC 的圖形用戶界面為設備提供了直觀的界面。該工具允許設計工程師為應用配置系統運行參數，將配置存儲到片上非易失性存儲器中，并觀察每個功率級輸出的頻域和時域仿真。

TI 還開發了多種互補的功率級解決方案，從 UCD7k 系列中的分立驅動器到 PTD 系列中經過全面測試的動力總成模塊。這些解決方案旨在補充 UCD9k 系列系統電源控制器。

特性

• 完全可配置的多輸出和多相非隔離 DC/DC PWM 控制器
• 控制多達 4 個電壓軌和多達 6 個相位
• 支持高達 2MHz 的開關頻率和 250 ps 的占空比分辨率
• 高達 1mV 的閉環分辨率
• 硬件加速、3 極點/3 零點補償器，具有非線性增益，可改善瞬態性能
• 支持多種軟啟動和軟停止配置，包括預偏置啟動
• 支持電壓跟蹤、裕度調節和排序
• 支持多相功率級的電流和溫度平衡
• 支持多相功率級的相位增加/脫落
• 同步輸入/輸出引腳可調整多個 UCD92xx 器件之間的 DPWM 時鐘
• 電源參數的 12 位數字監控，包括：
  • 輸入/輸出電流和電壓
  • 每個功率級的溫度
• 多級過流故障保護：
  • 外部電流故障輸入
  • 快速過流保護
  • 電流持續數字監控
• 過壓和欠壓故障保護
• 過溫故障保護
• 具有糾錯碼 （ECC） 的增強型非易失性存儲器
• 該器件采用單電源供電，內置穩壓控制器，允許在較寬的電源電壓范圍內工作
• 由 Fusion Digital Power Designer 提供支持，這是一款基于 PC 的全功能設計工具，用于仿真、配置和監控電源性能
• 應用
  • 工業/ATE
  • 聯網設備
  • 電信設備
  • 服務器
  • 存儲系統
  • FPGA、DSP 和存儲能力

參數

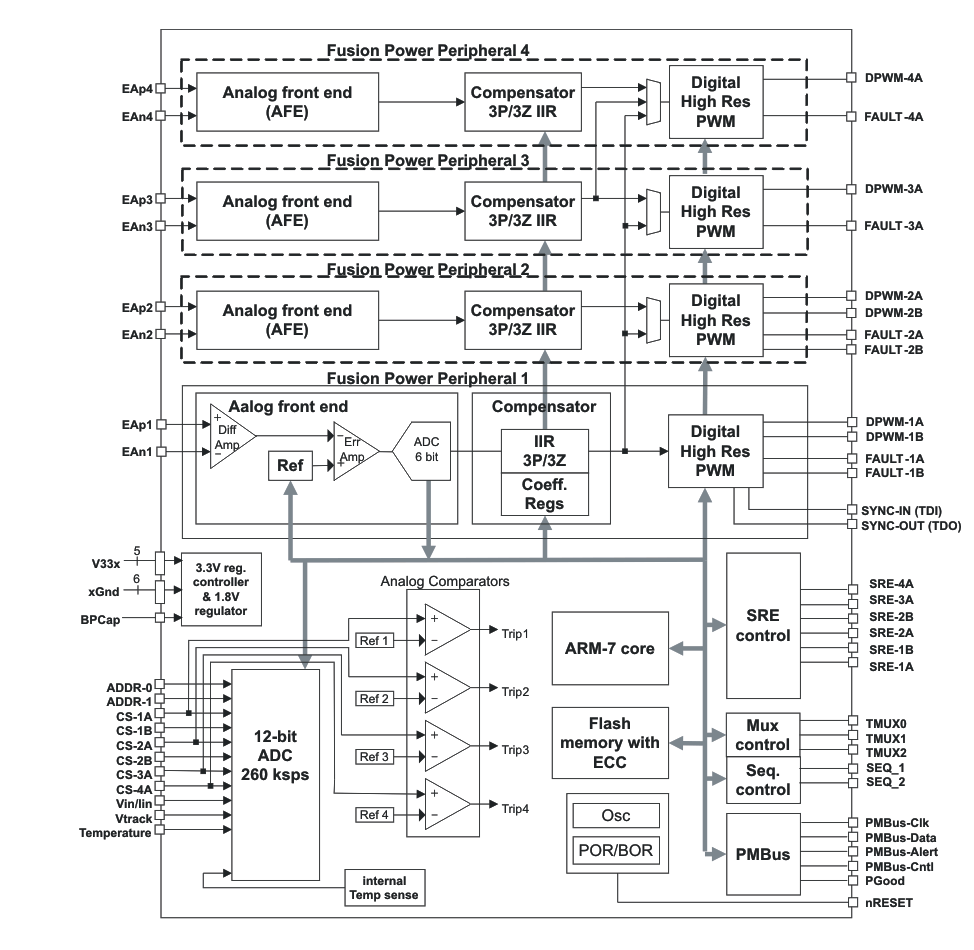

方框圖

一、產品概述

• ?產品名稱?：UCD9246
• ?類型?：多軌、多相非隔離DC/DC PWM控制器
• ?特點?：
  • 全配置多輸出、多相非隔離DC/DC PWM控制器
  • 支持高達2MHz的開關頻率，具有250ps的占空比分辨率
  • 集成閃存和串行接口，支持配置、監控和管理
  • 支持多種軟啟動和軟停止配置，包括預偏置啟動
  • 支持電壓跟蹤、裕量和序列
  • 支持多相電源階段的相位添加/移除

二、封裝與引腳

• ?封裝類型?：64引腳QFN
• ?主要引腳功能?：
  • CS-xA：電源階段xA的電流感應輸入
  • Vin/Iin：輸入電壓/電流感應輸入
  • Vtrack：電壓跟蹤輸入
  • Temperature：溫度感應輸入
  • V33D/V33A/V33DIO：數字3.3V電源輸入
  • DGNDx：數字地
  • nRESET：低電平設備復位輸入
  • FLT-xA：外部故障輸入xA
  • PMBus_Clock/Data/Alert/Cntl：PMBus接口
  • DPWM-xA：數字脈沖寬度調制器輸出xA
  • SRE-xA：同步整流器使能輸出xA
  • TMUX-x：溫度多路復用器選擇輸出Sx
  • TDI/Sync_In/TDO/Sync_Out：JTAG/同步輸入輸出
  • TMS/PGood：JTAG測試模式選擇/電源良好指示
  • nTRST：JTAG測試復位

三、電氣特性

• ?電源電壓?：V33D/V33A/V33DIO 3.0V至3.6V
• ?工作結溫范圍?：-40°C至125°C
• ?供電電流?：IV33D 40mA至55mA（存儲配置參數時）
• ?ADC特性?：12位分辨率，轉換時間3.84μs
• ?PMBus/I2C/SMBus接口?：支持高達1MHz的通信頻率

四、功能特點

• ?多軌多相控制?：支持多達4個電壓軌和6個相位
• ?高精度監控?：1mV閉環分辨率，12位數字監控
• ?靈活配置?：通過PMBus接口進行配置和監控
• ?硬件加速補償器?：3極點/3零點IIR補償器，改善瞬態性能
• ?故障保護?：多級過流保護、過壓/欠壓保護、過溫保護
• ?自動系統識別?：支持自動測量開環增益和穩定性裕量
• ?數據記錄?：非易失性存儲器記錄峰值溫度和電流測量值及故障歷史

五、應用信息

• ?推薦應用?：工業/ATE、網絡設備、電信設備、服務器、存儲系統、FPGA/DSP和內存電源
• ?設計支持?：提供TI Fusion Digital Power?Designer工具，支持圖形化配置和仿真

六、文檔支持

• 提供了詳細的數據表、引腳功能描述、電氣特性和應用信息
• 支持TI的參考設計和設計資源，方便系統集成和測試
