一、替代簡介
SC5080B 封裝是SOP8，客戶反饋芯片已經停產，需要我們使用KT148A語音芯片,進行原有的芯片方案替代和升級，畢竟flash型的語音芯片在使用和修改，有著天然的優勢

先看看SC5080B語音芯片的基本規格如下：

SC5080B是最新推出多功能單芯片 4 位 CMOS 控制器語音芯片，提供 4 通道的語
音/Midi 合成功能，語音合成方式采用先進的高音質 ADPCM 算法，最高采樣率可達
CD 音質 44.1kHz，且硬件有 16 級的音量控制 。具有 3 個 I/O 輸入輸出，兩種音頻
輸出方式.PWM 輸出和 DAC 輸出,精準的+/-1%內部震蕩，不需要加外部震蕩，具備
超低功耗待機和簡易編程功能。外圍元件少成本低，性能穩定，抗干擾強，控
制簡單的一次性編程（OTP）語音芯片。在 6KHz 采樣頻率最大可以錄制 80 秒語
音及和弦 MIDI音樂。兩種控制方式,按鍵模式和一線串行控制模式，最大可以
分 255 段語音.可將不同的語音資料寫錄進芯片 ROM中. 可應用在很多領域，例
如：電子琴、高級玩具、兒童學習機、防盜設備、智能家電、保健與理療產品、
儀器儀表，以及各類自動控制系統等。

二、替換過程開發記錄

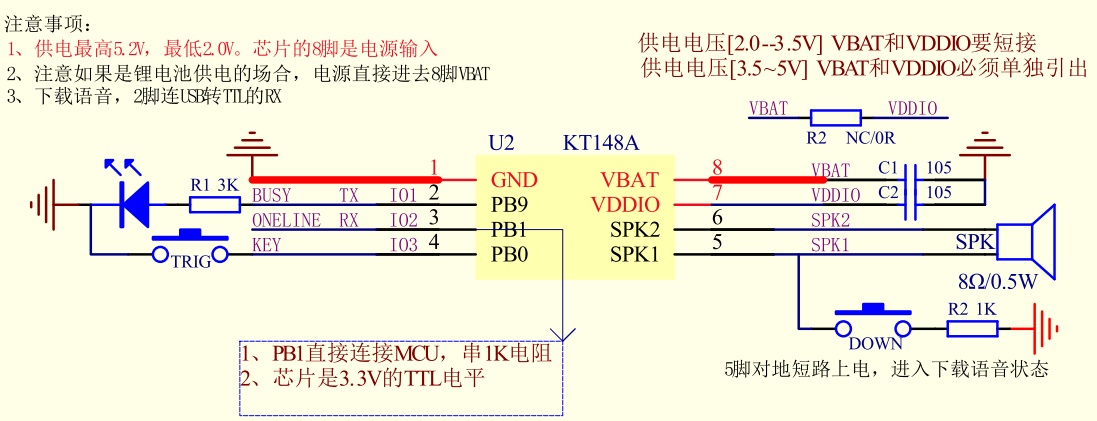

首先腳位的定義上是不一樣的
1、KT148A的供電腳是8腳，而SC5080B 的供電腳是7腳
2、一線通訊的腳位，KT148A是3腳，而SC5080B 是4腳
其他就沒什么區別了，都是差不多了，所以硬件端必須要修改，不能做到pin對pin
軟件通訊的時序上面，客戶實測發現還是有問題，體現在時序的電平長度上面

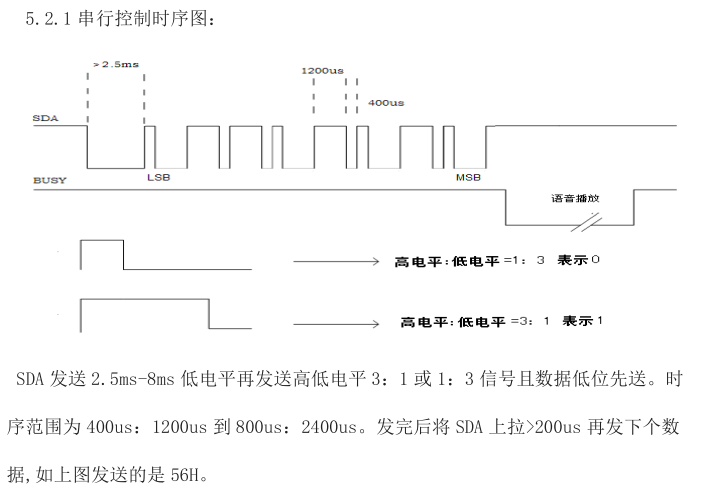

SC5080B 的時序電平要求如下：

實際測試，客戶的mcu發送1ms和2ms的脈寬給KT148A是不能播放的

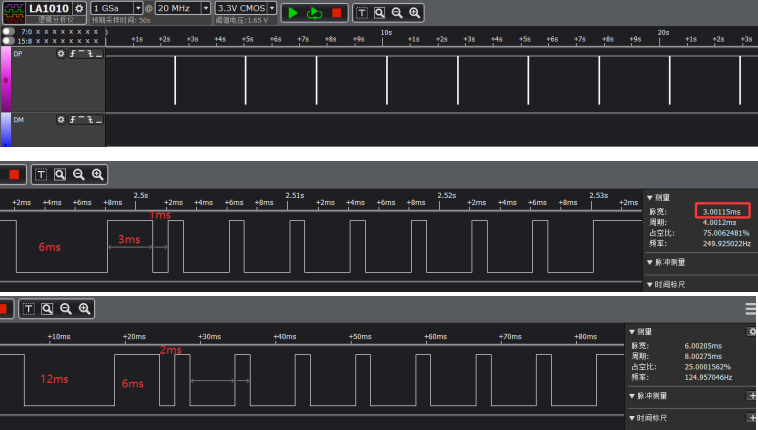

拿到手實際用邏輯分析儀測試如下：

最后修改KT148A的一線接收部分程序，就完美的解決了這個問題
實測效果如下：
