1.產品概述

隨著工業的發展，很多用電設備和工廠設備采用直流系統供電，直流系統的正極和負極不接地。對于不接地（IT）配電系統，應該進行絕緣電阻的監控以保證供電系統的安全運行。

AIM-D100-TS 系列直流絕緣監測儀可以應用在 15~1500V 的直流系統中，用于在線監測直流不接地系統正負極對地絕緣電阻，當絕緣電阻低于設定值時，發出預警或報警信號。

產品主要針對 DC 15~1500V 范圍的儲能直流系統的絕緣監測而設計，也可以應用在發電廠家、變電站的直流屏、電動汽車充電裝置、UPS 供電系統、光伏直流系統及其它直流電網等直流系統。

2.型號說明

3.功能特點

■ 電阻監測功能。產品可以監測直流系統正負極對地的絕緣電阻，當絕緣電阻低于設定的預警和報警值時，能發出預警和報警信號。

■ 電壓監測功能。產品可以監測直流系統正負極之間的電壓，正負極對地電壓，測量范圍為 15~1500V。

■ LED 指示功能。產品具有兩個 RGB Led 指示燈，通過不同顏色和頻率可以顯示產品狀態。

■ 撥碼設置功能。產品可以通過撥碼開關組合設置通訊波特率和通訊地址。

■ 繼電器輸出功能。產品具有 2 路繼電器輸出，可以選擇常開或者常閉模式。

■ 通訊組網功能。產品具有 1 路 RS485 接口，采用 Modbus-RTU 協議，可以進行數據交互。

■ 安裝方式可選。產品采用塑料外殼，兼容導軌和壁掛兩種安裝方式，默認導軌安裝。

■ 插拔端子。產品采用插拔端子接線，方便接線和安裝

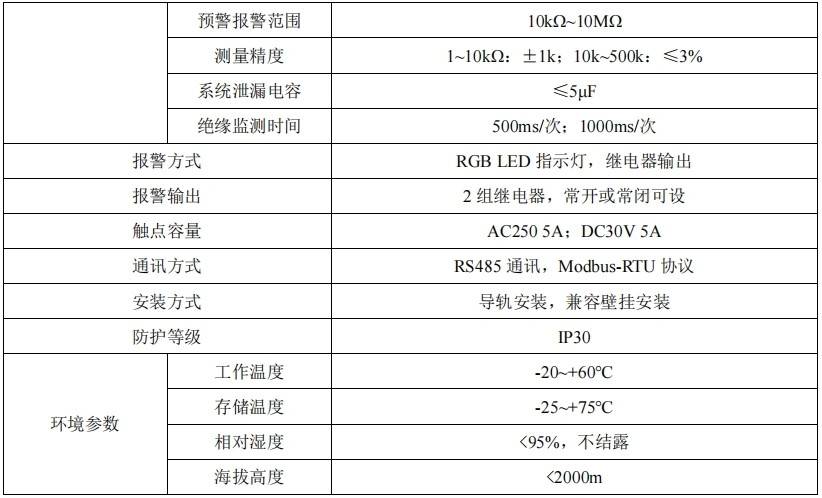

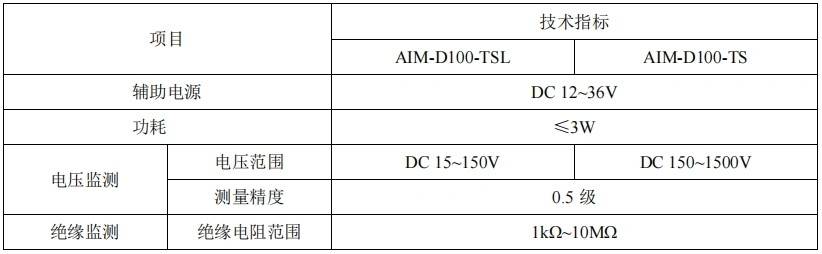

4.技術參數

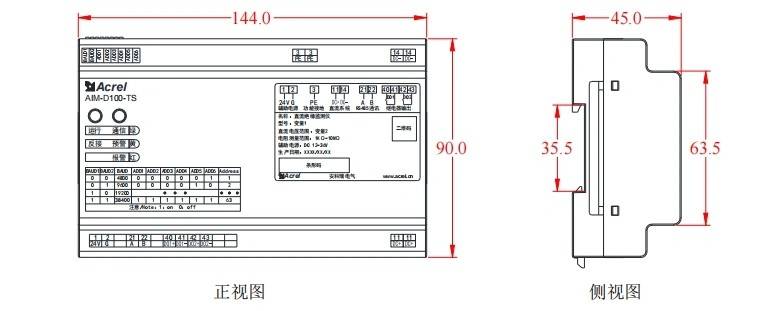

5.產品尺寸
