近期，國家能源局頒布的《分布式光伏發電開發建設管理辦法》中規定”大型工商業分布式光伏原則上選擇全部自發自用模式““一般工商業分布式光伏可選擇全部自發自用或者自發自用余電上網模式”。這意味著項目需要加裝防逆流裝置，限制電站出力，確保電網安全。

在配電系統中，當本地負載無法消納完光伏發出的電量時，多余的電能會由光伏側流向電網，對于自發自用、余電不上網的用戶，需要防止該現象的發生，相關國標規定，當發生逆流時，應在2s內將光伏發電量降低或切斷光伏并網開關。CET中電技術結合實際項目現場應用，推出了CET分布式光伏剛?cè)岵?jì)防逆流解決方案。

柔性控制——AGC算法大顯身手

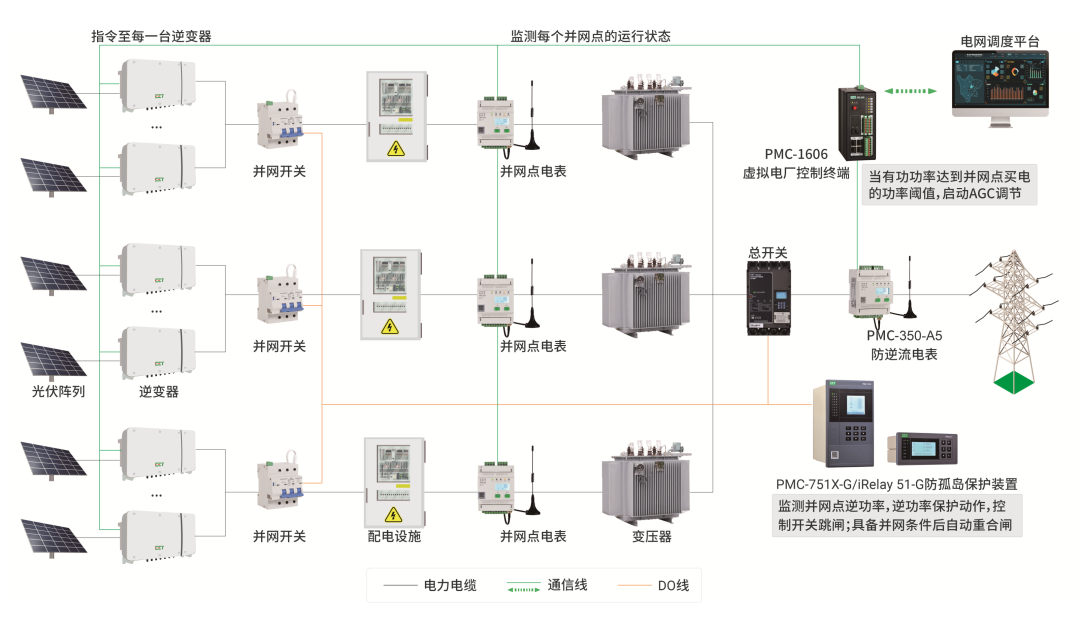

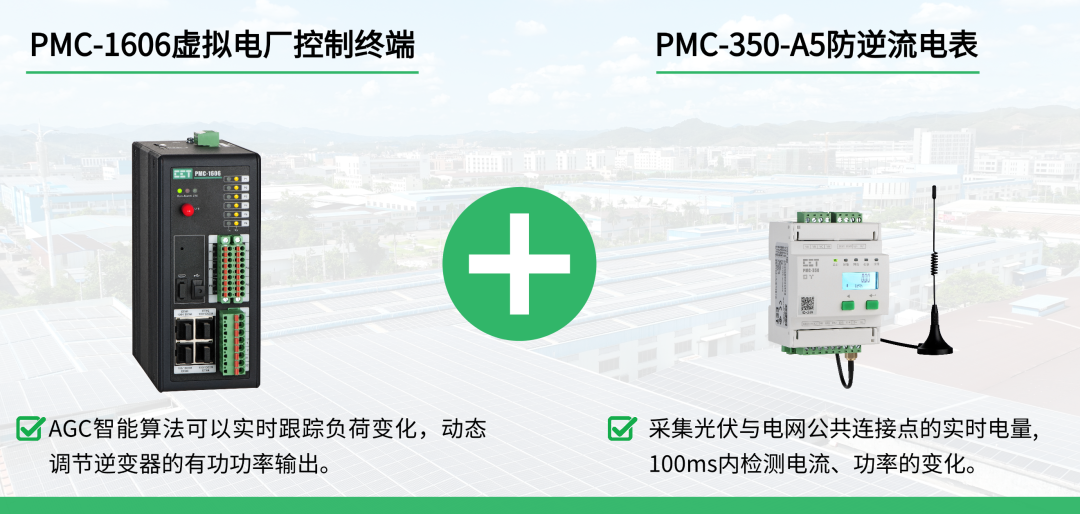

PMC-1606虛擬電廠控制終端與PMC-350-A5防逆流電表配合，采集光伏與電網公共連接點的實時功率，產品內置的AGC智能算法可以實時跟蹤負荷變化，動態調節逆變器的有功功率輸出，既達到防逆流的目的，又兼顧了發電效益，使得光伏在不切斷的情況下，應發盡發。

剛性控制——逆功率保護雙重保障

CET中電技術推出的防孤島保護裝置具有逆功率保護功能，當檢測到逆功率時可觸發保護動作，跳開逆變器開關或者光伏并網開關，從而避免發生電網逆流，實現分布式光伏系統的發電量全部自發自用。

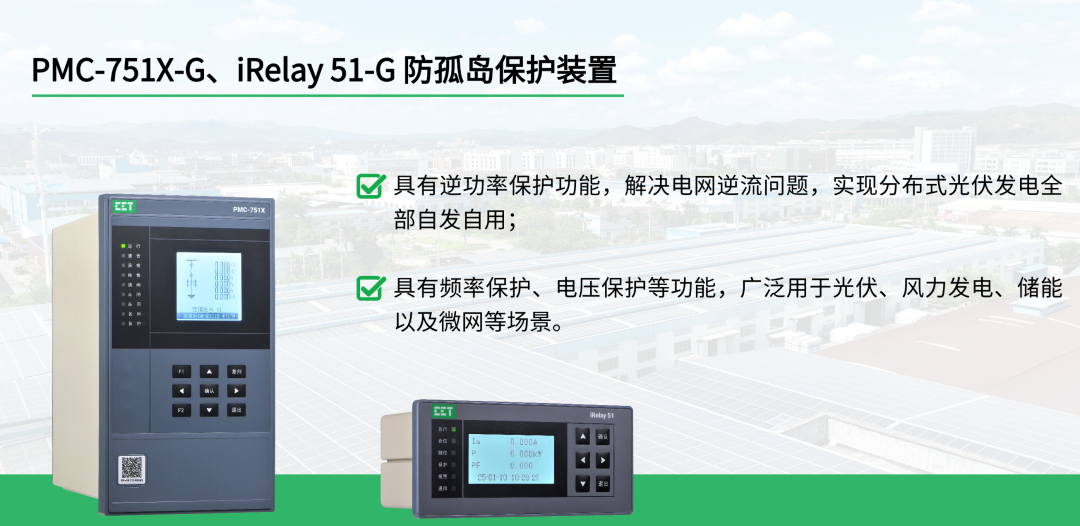

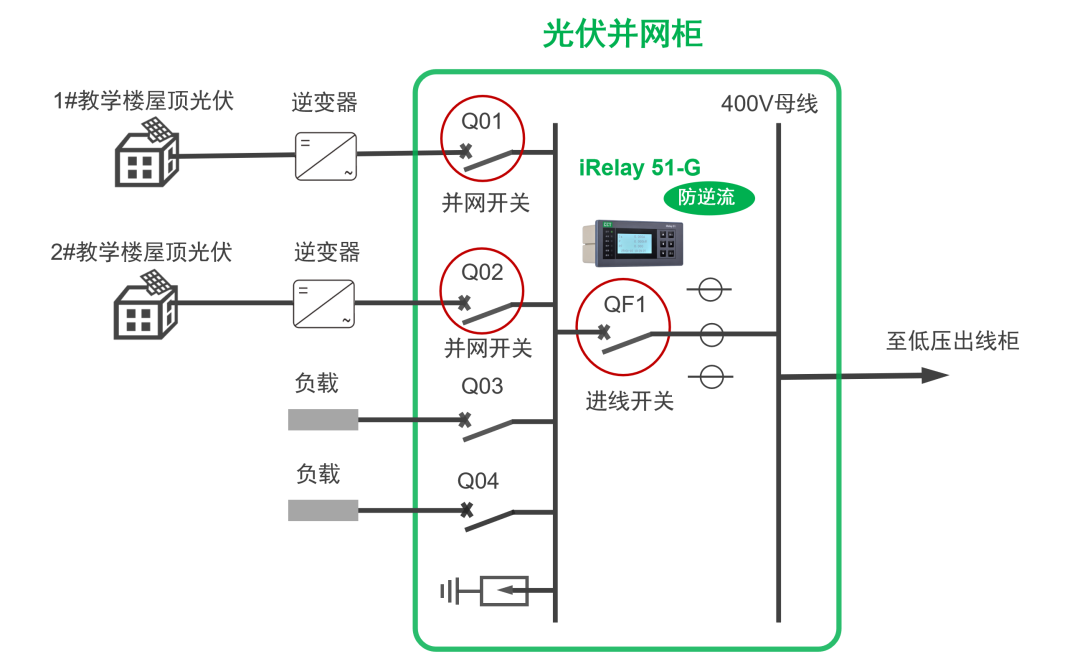

PMC-751X-G防孤島保護可安裝在10kV光伏并網進線柜中，iRelay 51-G防孤島保護可安裝在400V光伏并網進線柜中，兩款裝置均具備邏輯可編程功能，可根據項目現場設置并網開關分級跳閘。在下圖所示400V光伏發電系統中，在光伏并網柜安裝iRelay 51-G并投入逆功率保護功能。

當進線開關出現逆流，iRelay 51-G監測到逆功率后觸發保護動作，選擇跳開Q01并網開關，降低部分發電功率，保證全部發電自發自用；如果iRelay 51-G再次監測到逆功率，便會觸發保護動作跳開Q02并網開關，避免發生電網逆流。

PMC-751X-G/iRelay 51-G防孤島保護裝置不僅具有逆功率保護功能，解決電網逆流問題，實現分布式光伏系統的發電量全部自發自用；還具有低頻保護、高頻保護、低壓保護、過壓保護、頻率突變保護、頻率滑差保護等功能，廣泛應用于光伏系統、風力發電系統、儲能系統以及微型電網等場景。

剛?cè)岵?jì)，缺一不可

逆功率保護跳閘作為柔性控制的后備手段，可以在通信中斷、逆變器響應不及時、負荷變化過快等極端情況下觸發逆功率信號，而AGC柔性控制能最大化保證逆變器的發電效率與穩定性，避免跳閘后造成光伏棄電導致用電成本上升。在實際使用中，普遍采用二者結合的方式，兼顧效率和效果，缺一不可。

目前，CET分布式光伏剛?cè)岵?jì)防逆流解決方案已用于如青島地鐵、山西高速公路等多個項目現場，既保障了電網的安全穩定運行，又提升了光伏電力的使用效率，實現了經濟效益與環境效益的雙贏。
