引言 技術支持 187 0211 2087

在數字化浪潮席卷全球的今天，用戶變電站的運維管理正經歷著前所未有的智能化變革。微機保護裝置及綜合自動化系統（以下簡稱"綜自系統"）作為這場變革的核心技術，正在重新定義變配電監控的標準，為用戶提供更安全、更高效、更智能的電力管理解決方案。

2

用戶變電站概述

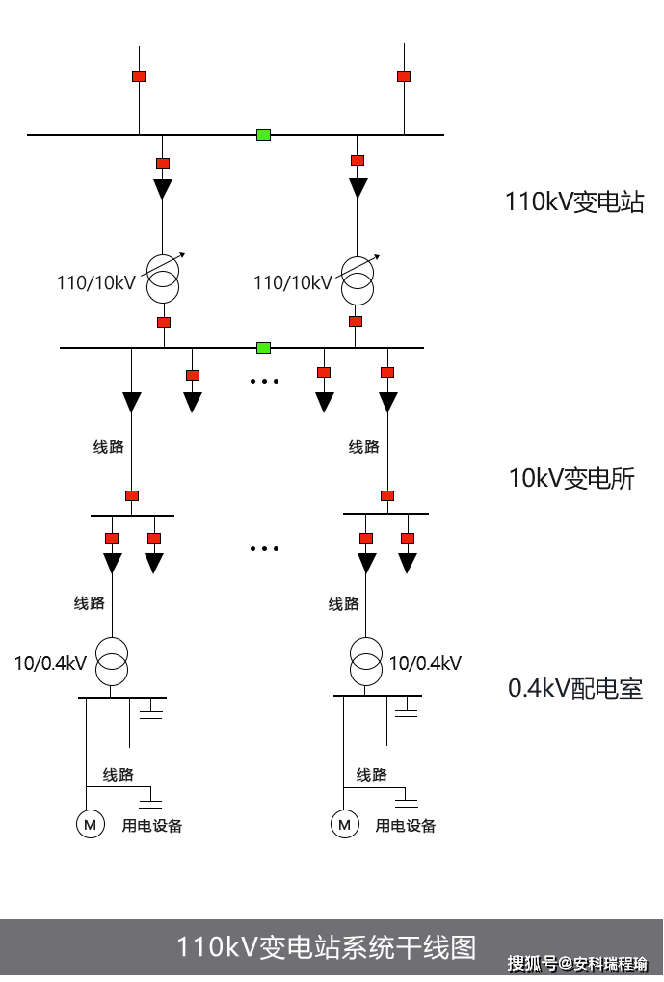

發、輸、變、配、用電能傳輸過程

3

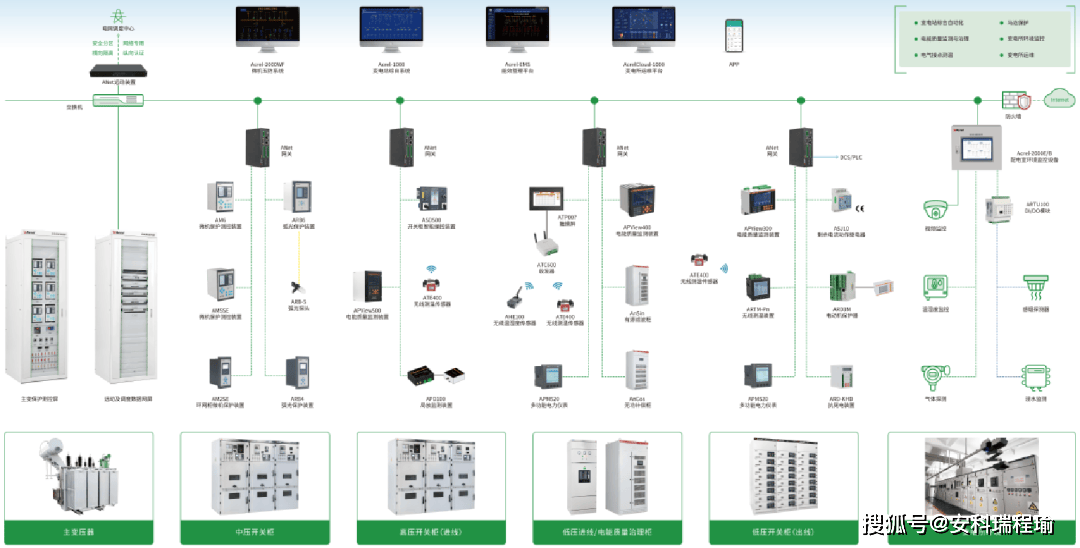

用戶變電站監控解決方案

針對110kV及以下用戶變電站，通過微機保護裝置、弧光保護裝置、智能操控裝置、接點測溫產品、局放監測裝置、電能質量監測/多功能儀表、環境傳感器等二次設備采集變電站內各類信息到監控系統/EMS能效管理平臺進行分析、預警及控制，保障用戶變、配、用電全過程的可靠、安全、有序運行。系統監控范圍包括用戶變電站、開閉所、變電所、低壓配電室、直流系統以及變配電環境和視頻監控等。

4

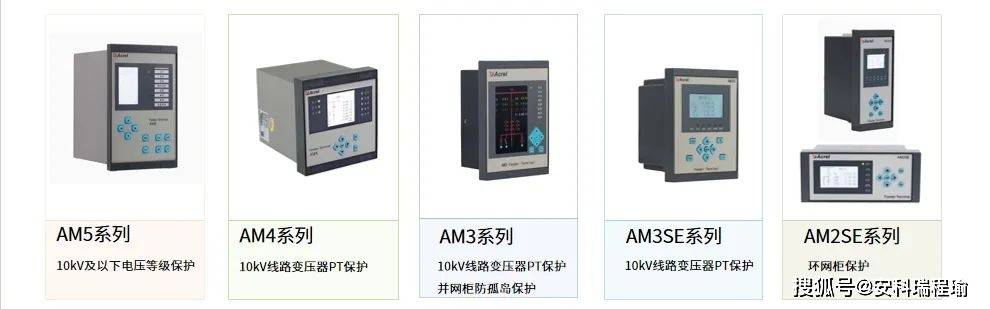

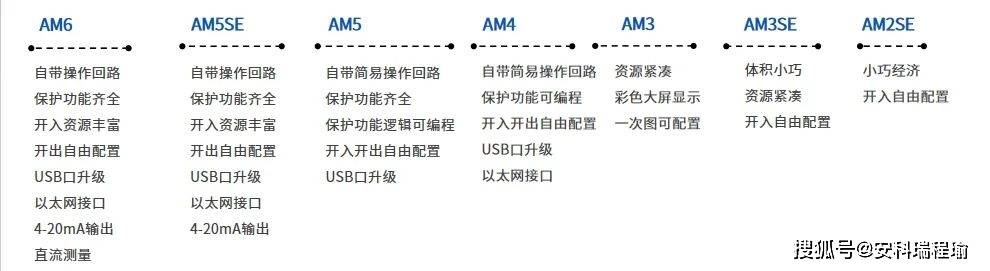

微機保護裝置：電力系統的"智能衛士"

微機保護裝置是集現代計算機技術、網絡通信技術和數字信號處理技術于一體的高科技產品，已完全取代傳統的繼電器保護，成為用戶變電站不可或缺的"安全大腦"。

核心優勢：

精準快速：采用高性能DSP芯片，故障判斷速度達到毫秒級，較傳統保護裝置響應速度提升10倍以上,

多重保護：集成過流、過壓、欠壓、差動、接地等20余種保護功能于一機,

智能診斷：具備故障錄波功能，可記錄故障前后電氣參數，為事故分析提供完整數據支持,

遠程操控：支持通過綜自系統遠程修改定值、投退保護功能，減少現場操作風險。

5

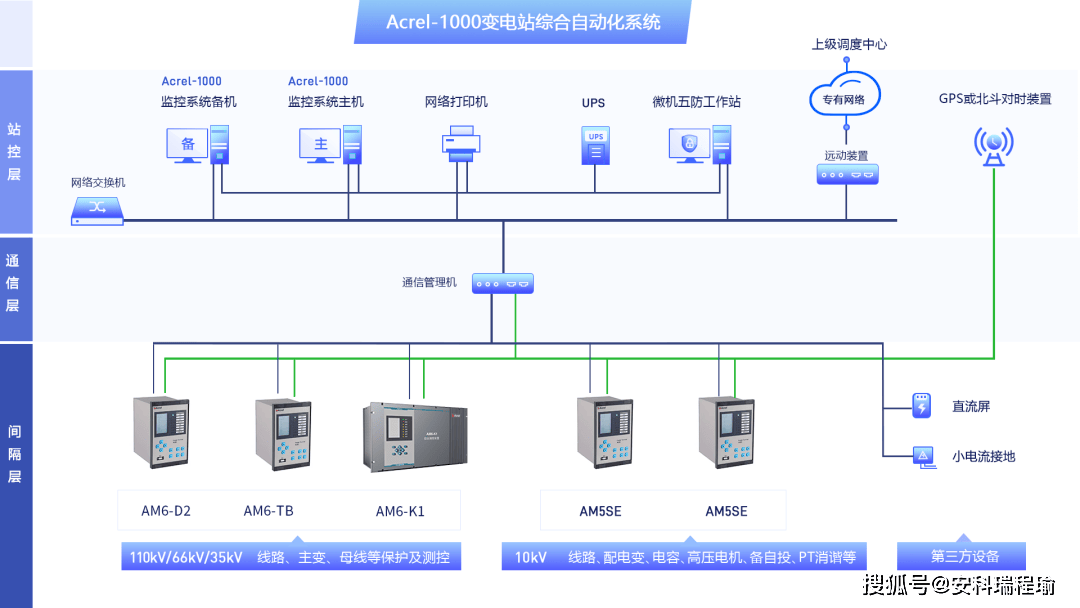

綜自系統：構建變電站"神經網絡"

綜合自動化系統如同變電站的"神經系統"，將分散的保護、測量、控制設備有機整合，實現全站信息的集中管理和智能決策。

5.1系統架構亮點：

●監控子系統：

包括模擬量、開關量和電能量數據等遙測、遙信；事件記錄SOE、故障錄波記錄；遙控功能：

●微機保護子系統：

包括進線公用測控屏；

主變保護測控屏；

母聯、PT、電容器等其他回路保護功能；

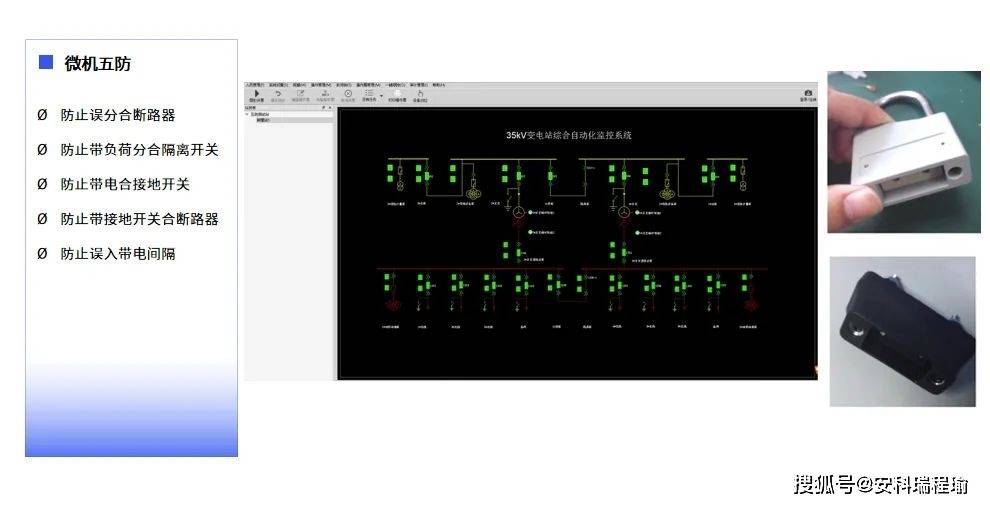

●微機五防系統：

綜自系統和微機五防系統聯動，

實現站內的五防防誤操作功能；

●電壓無功綜合控制子系統：

補償電容器、電抗和有載調壓等功能；

●系統的低頻減載負荷控制;

低壓減載、低頻減載裝置等；

●備用電源自投控制；

備自投裝置、快切等；

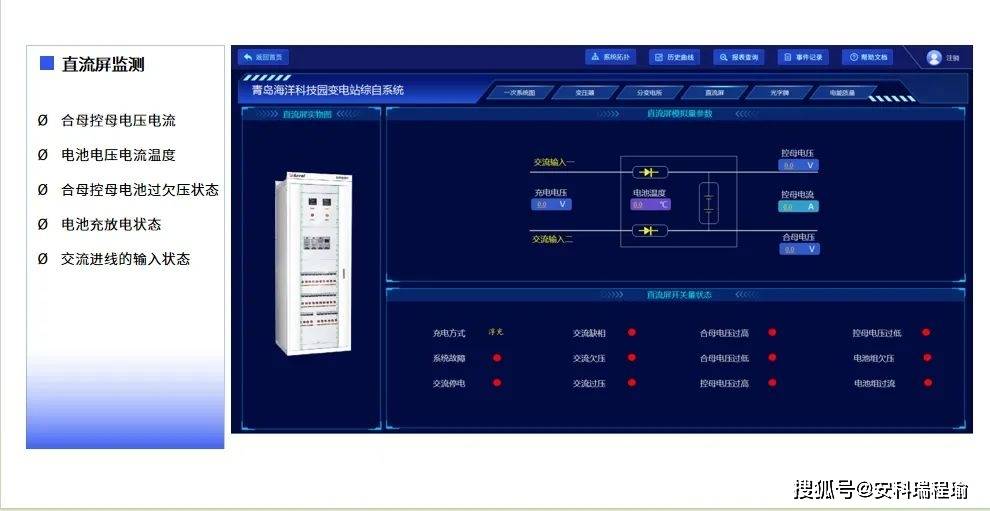

●站內控制電源系統：

包括直流屏、交流屏等；

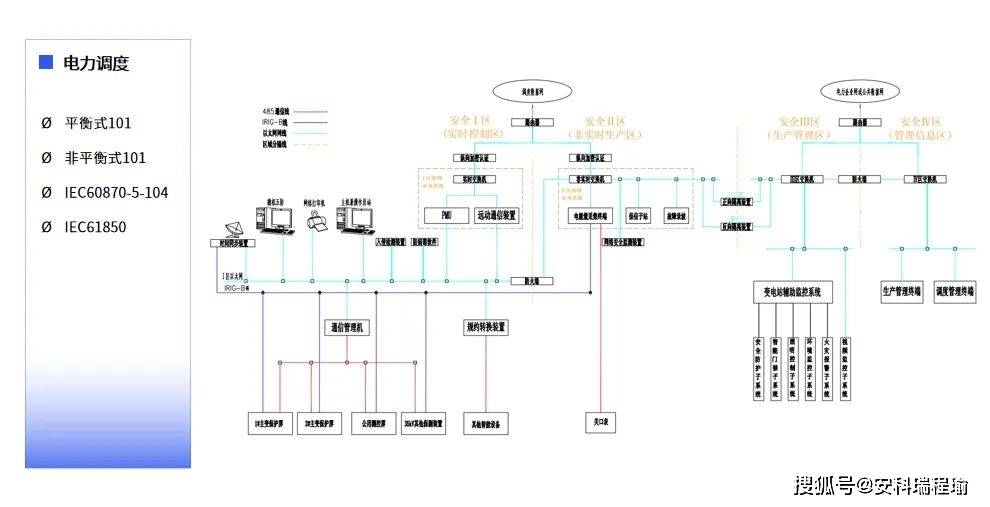

●變電站遠動調度：

包括站內I區遠動上傳調度和關口表數據上傳功能。

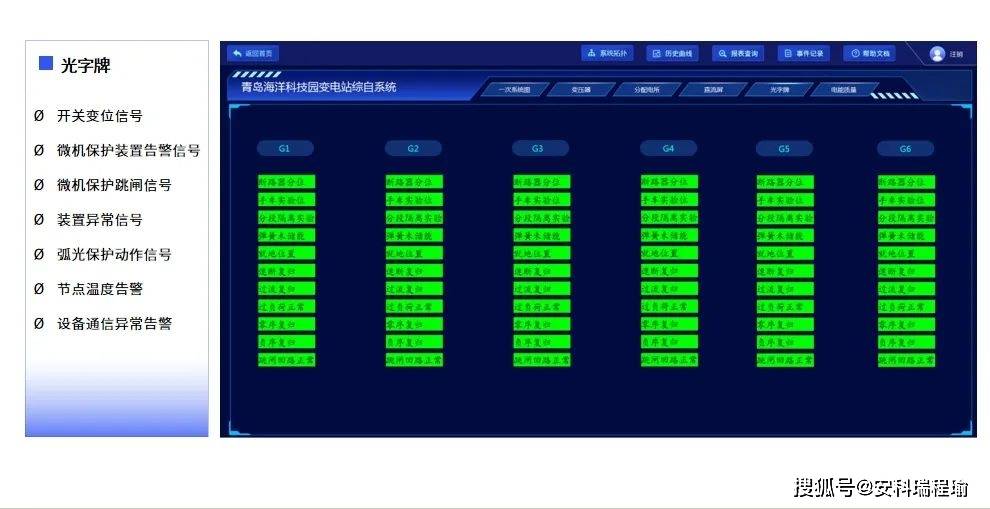

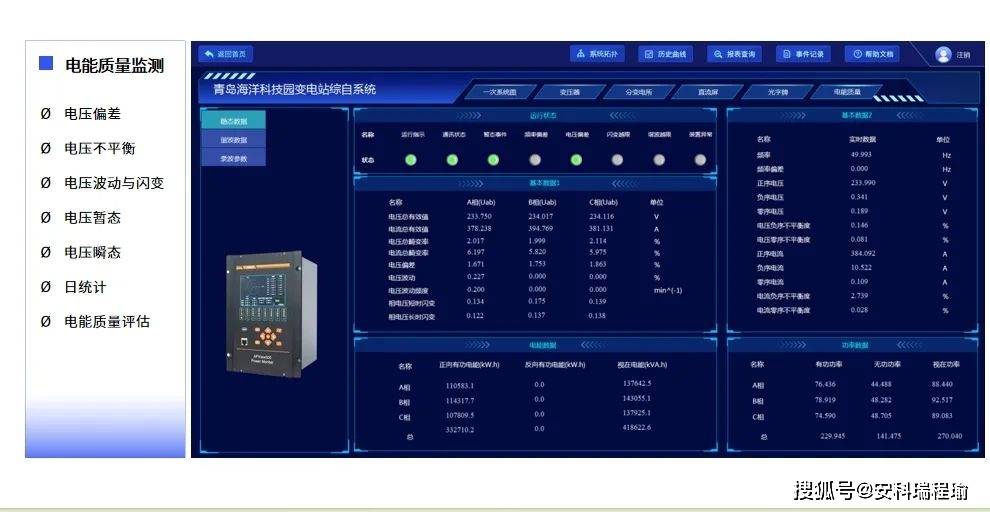

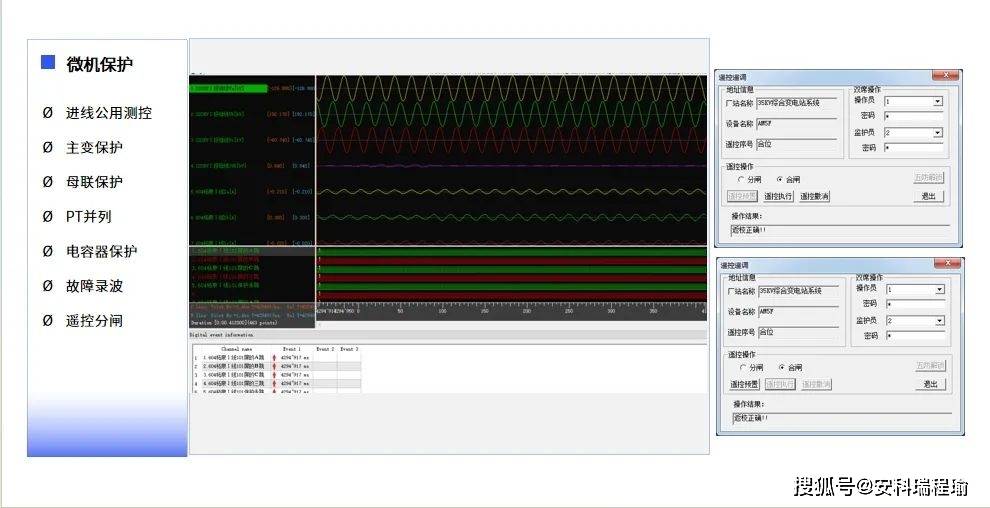

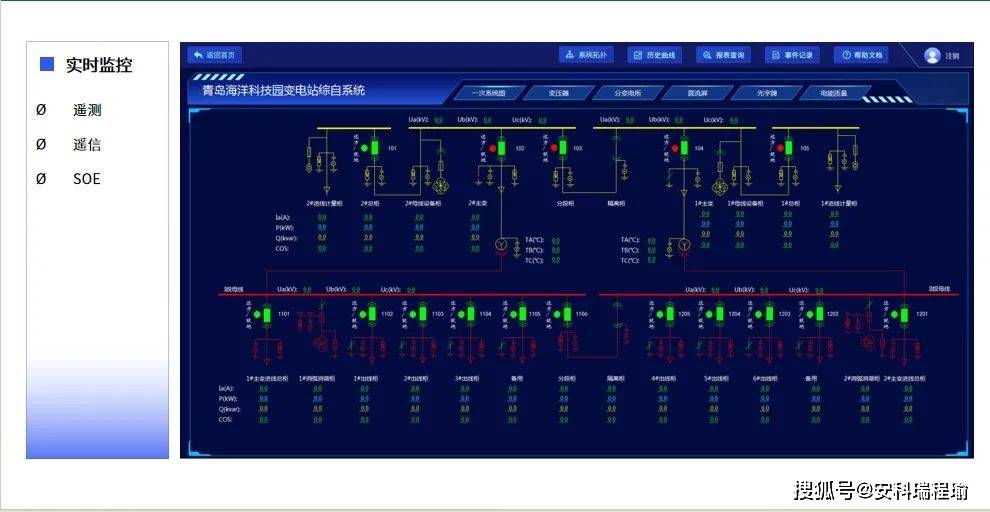

5.2系統功能

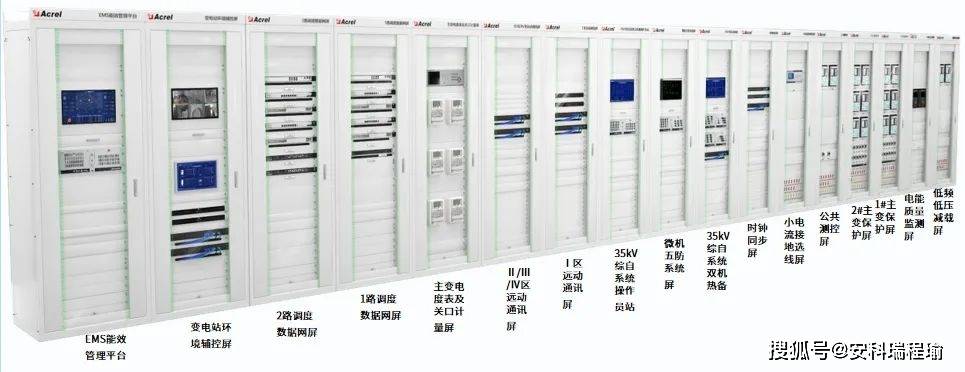

5.3綜自系統監控中心二次屏柜

6

系統集成解決方案：1+1>2的協同效應

當微機保護裝置與綜自系統深度融合，將產生顯著的協同效應：

智能聯動控制：

保護動作信息自動觸發相關設備聯動

故障隔離與供電恢復方案自動生成

備用電源投切時間縮短至秒級

全景狀態評估：

綜合保護動作記錄、在線監測數據、設備歷史信息

自動生成設備健康狀態報告

預測性維護建議準確率達90%以上

移動運維支持：

通過手機APP實時接收告警信息

遠程查看故障錄波數據

移動端完成大部分應急處置
