?DSP音頻處理芯片的工作原理?主要包括信號采集、信號處理和信號輸出三個主要步驟。首先，模擬的音頻信號通過麥克風或其他輸入源輸入，然后通過ADC（模數轉換器）轉換為數字信號，再由DSP進行處理。DSP對信號進行各種處理，如均衡、壓縮、降噪等，然后通過DAC（數模轉換器）轉換為模擬信號，由揚聲器等音響系統輸出?。

DSP芯片的特殊結構和功能使其在音頻處理中表現出色。其主要特點包括：

哈佛結構?：DSP采用哈佛結構，將存儲器空間劃分為程序區域和數據區域，允許同時對它們進行訪問，從而提高處理速度?。

?流水線操作?：DSP采用流水線技術，每條指令由片內多個功能單元分別完成取指、譯碼、取數、執行等步驟，從而在不提高時鐘頻率的情況下減少執行時間?。

零開銷循環?：DSP采用專門的硬件支持零開銷循環，減少處理時間?。

?定點計算?：大多數DSP使用定點計算，雖然不如浮點計算精確，但更快更便宜，且支持飽和計算、舍入和移位等操作以保證數值精確?。

專門的尋址方式?：DSP支持多種尋址方式，如位倒序?qū)ぶ泛脱h(huán)尋址，以提升特定算法的處理速度?。

專用的硬件乘法器?：DSP采用獨立的乘法器和加法器，使得在同一指令周期內可以完成相乘和累加運算?。

DSP音頻芯片 - DU561

由工采網代理的國產山景DU561是一款集成多種音效算法高性能32位DSP音頻處理芯片；具有高速、高精度、高穩定性等特點，能實現對音頻信號的濾波、增強、降噪、混響、變調等處理，廣泛應用于音頻系統、通信系統、藍牙耳機、汽車音響、家庭影院、舞臺設備等領域。

DU561芯片為從機模式DSP，可對音樂播放進行實時音效處理，LQFP48封裝；能在溫度：-40℃到 85℃環境下工作；支持低功耗 Deepsleep 模式；支持8～192KHz采樣率，較大有效位寬32bits；支持直驅16Ω或32Ω耳機，較大輸出功率為40mW；2個全雙工I2S；1個S/PDIF輸入接口；模擬LINEIN支持單端輸入或差分輸入。

DU561的音頻DSP算法具備支持:回聲、混音、3D環繞（MV3D）虛擬低音、電音/變調/變聲；參量均衡器（EQ）動態范圍壓縮（DRC）噪聲抑制、相位控制、移頻（防嘯叫）嘯叫偵測及抑制。

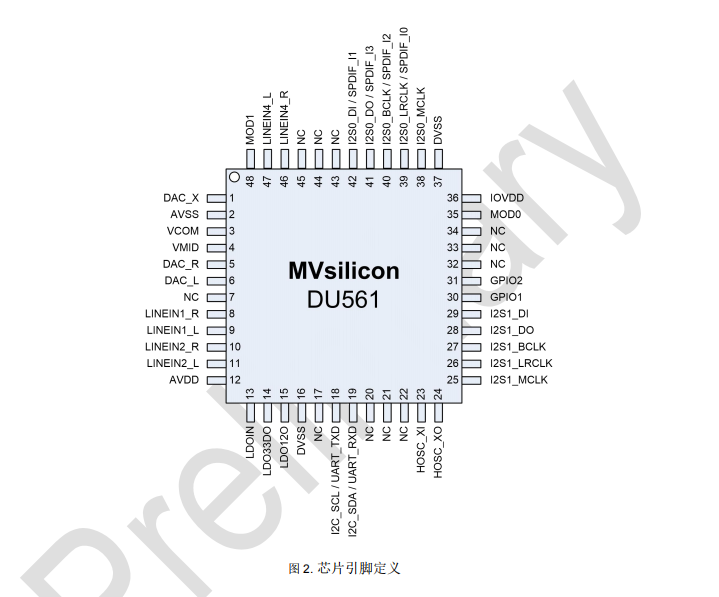

引腳定義和描述：

引腳定義和描述

電源、時鐘和復位:

DC 3.3V~5V 電源供電@LDOIN

芯片內置 5V 轉 3.3V，3.3V 轉 1.2V 的 LDO

支持 12MHz 晶體或者外部 12M 時鐘直接輸入@ HOSC_XI

內置 POR（Power on Reset），LVD（低電壓檢測）和 Watchdog

支持低功耗Deepsleep模式

控制和選擇接口：

用于對接主控 MCU 的接口：I2C從機接口 @max.400KHz，或者UART接口@115200；通過MOD0選擇腳控制。

或者 USB 2.0 全速（OTG）接口對接 PC 調試工具；通過 MOD1 選擇腳控制

調音工具：

ACPWorkbench 上位機工具，支持實時地通路配置、音效開關和音效參數調整

支持配置數據導出

DSP音頻芯片 - DU561的應用領域：

便攜式藍牙、Wi-Fi 音箱

便攜式耳機

汽車和家用音響

DSP音頻處理芯片-DU561，可實現高效的音頻處理，能更快更準確地處理大量的音頻數據；還具有高度可編程性，可根據應用要求來自定義硬件配置，實現更多的功能；在技術及方案上工采網全力支持和配合提供優質的服務。如果想了解更多國產DSP音頻處理芯片的技術應用資料，請登錄工采網官網進行咨詢。
