TL594系列 40V， 0.2A 300KHz PWM 控制器數據手冊
TL594 器件集成了構建 單芯片上的脈寬調制 （PWM） 控制電路。主要為電源設計 控制，該器件為系統工程師提供了定制電源控制的靈活性 circuitry 分配給特定應用程序。
TL594 器件包含兩個誤差放大器、一個片上可調振蕩器、一個 死區時間控制 （DTC） 比較器、脈沖控制觸發器、5V 穩壓器，具有 精度為 1%，欠壓鎖定控制電路和輸出控制電路。
*附件：TL594 脈寬調制控制電路 數據表.pdf
非專用輸出晶體管提供共發射極或發射極跟隨器 output 能力。每個器件都提供推挽或單端輸出作，具有 通過輸出控制功能進行選擇。這些設備的架構禁止 在推挽作期間，任一輸出都可能被脈沖兩次。欠壓 鎖定控制電路將輸出鎖定，直到內部電路運行。
特性
- 完備的 PWM 功率控制電路
- 用于 200mA 灌電流或拉電流的非專用輸出
- 輸出控制選擇單端或推挽作
- 內部電路禁止在任一輸出處使用雙脈沖
- 可變死區時間提供對總范圍的控制
- 內部穩壓器提供穩定的 5V 基準電源，調整至 1%
- 電路架構允許輕松同步
- 低 V 欠壓鎖定 （UVLO）
抄送條件
參數

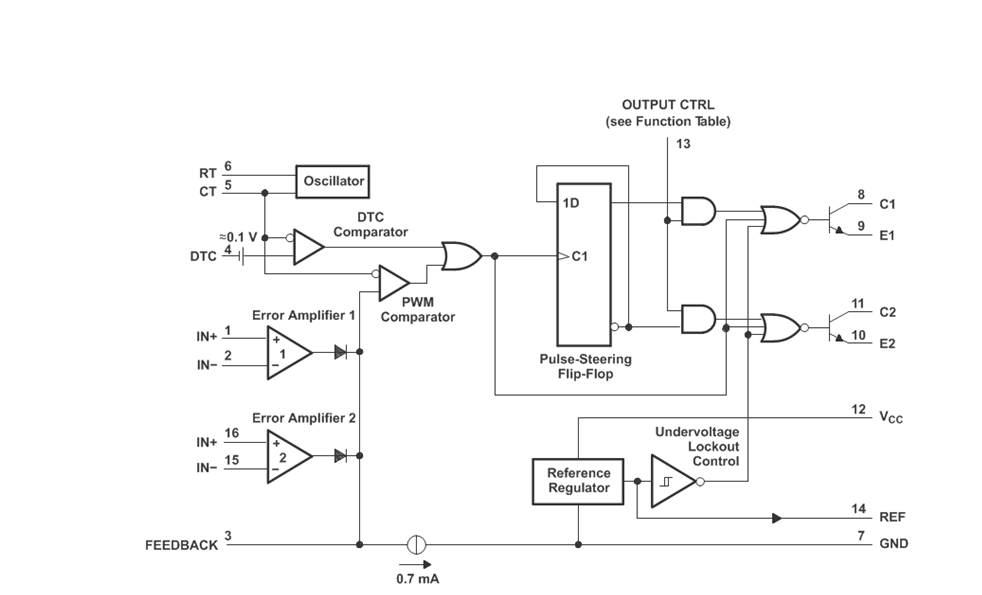

方框圖
一、產品概述
- ?功能?：TL594是一款集成了完整PWM（脈沖寬度調制）電源控制電路的芯片，主要用于電源供應控制，適用于多種應用如白色家電、服務器電源、太陽能微逆變器等。
- ?特性?：包含兩個誤差放大器、一個可調振蕩器、死區時間控制比較器、PWM比較器、5V參考電壓調節器（精度1%）、欠壓鎖定（UVLO）功能等。
二、封裝選項
- ? SOIC (16) ?
- ? PDIP (16) ?
- ? SO (16) ?
- ? TSSOP (16) ?
三、電氣特性
- ?供電電壓?：7V至40V
- ?輸出電流?：每個輸出晶體管可承受200mA的源或漏電流
- ?溫度范圍?：商業級0°C至70°C，工業級-40°C至85°C
- ?參考電壓?：5V，精度1%，穩定性小于25mV（在7V至40V輸入電壓范圍內）
四、功能描述
- ?5V參考電壓調節器?：提供穩定的5V參考電壓，用于預調節和供電給其他內部電路。
- ? 欠壓鎖定（UVLO） ?：當供電電壓低于6V時，輸出被關斷以保護電路。
- ?死區時間控制?：通過外部輸入控制輸出晶體管的最小死區時間，防止同時導通。
- ?PWM比較器?：通過比較誤差放大器輸出和鋸齒波信號來控制輸出脈沖寬度。
- ?輸出控制?：可選擇單端、并聯或推挽輸出模式。
五、典型應用
六、設計資源與應用支持
