在使用 Altium 產品的過程中我們收到許多用戶的提問，Q&A系列將針對用戶關注度較高的問題，請Altium技術專家為大家答疑解惑。

在庫或A365工作區中創建元件時，可以同步配置注釋、位號標識符以及其他元件參數的位置/字體/大小/顏色/可見性。

起始版本：18至當前版本

解決方案：

如需配置注釋/位號標識符參數，請打開非托管元件的原理圖庫文檔(*.SchLib)，或在A365中右鍵單擊編輯托管元件，打開符號編輯器，然后轉到Tools ? Document Options...。此時Library Options將顯示在屬性面板中。啟用Show Comment/Designator選項。此時顯示元件的注釋和位號標識符，并且可以更改這些參數的位置/字體。

對于其他參數更普遍的情況是，可見性是由Dblib中的‘Visible On Add'屬性控制，或同樣對于A365工作區中托管元件的可見性，則在Explorer面板上右鍵單擊相應的元件文件夾，在Edit Folder彈出對話框中選擇‘Properties...'。如需實施進一步的控制(例如，相對定位)，則可以在符號編輯器-Properties面板-General選項卡-Parameters部分-Add按鈕下拉列表中選擇Parameter，然后單擊眼睛圖標，將文本字符串顯示在所需位置。

注釋/位號標識符

1. 打開非托管元件的原理圖庫文檔(*.SchLib)，或右鍵單擊Explorer或Components面板中的托管元件，打開符號編輯器。

2. Tools ? Document Options...

3. 此時，Library Options顯示在Properties面板中。啟用Show Comment/Designator選項。

4. 可以選擇符號編輯器中顯示的注釋和位號標識符的文本字符串，并更改其位置/字體。

值得注意的是，對于系統定義的注釋和位號標識符參數，Primitive List部分下Preferences, Schematic ? Defaults的‘Override Library Primitive'可以覆蓋庫中每個元件的相應設置。

其他參數

包括schlib非托管元件上的其他用戶定義參數，可以在SCHLIB List面板上控制這些參數的可見性/顏色/字體/位置，此時將頂部藍色文本的面板顯示范圍設置為‘將所有元件中的所有對象編輯為僅包括參數’。如需自定義串聯或截斷，則可以將文本字符串對象作為原理圖符號的一部分，以特殊字符串的形式手動放置。相反，如果在dblib中對參數進行外部定義，則參數的可見性在‘Visible On Add'列控制。

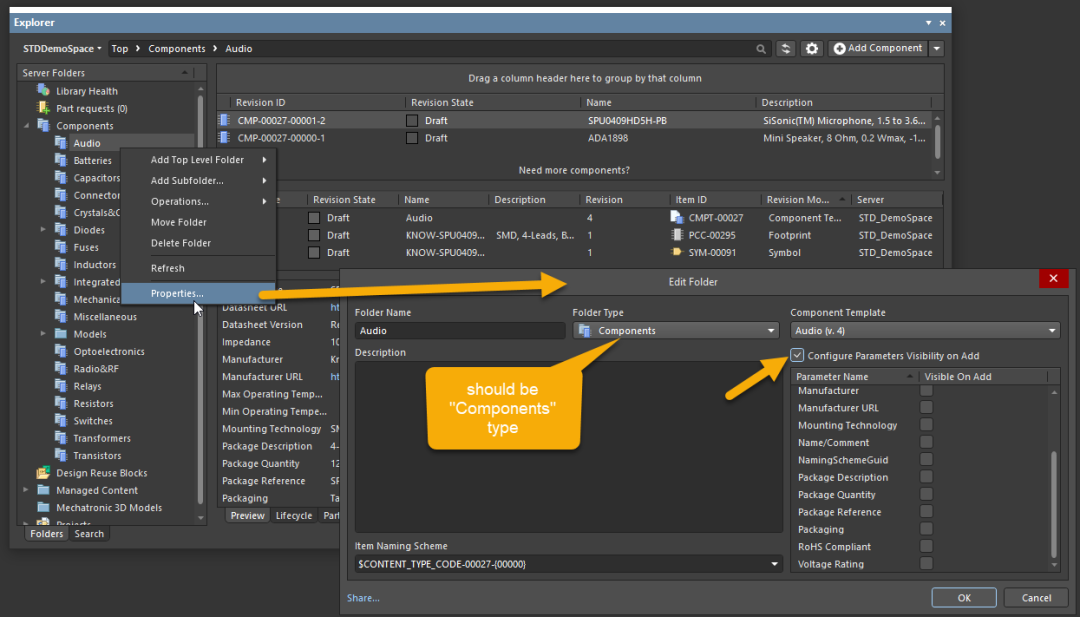

同樣，右鍵單擊Properties...訪問Edit Folder對話框，可在Explorer面板相應的元件文件夾上控制托管元件參數的可見性：

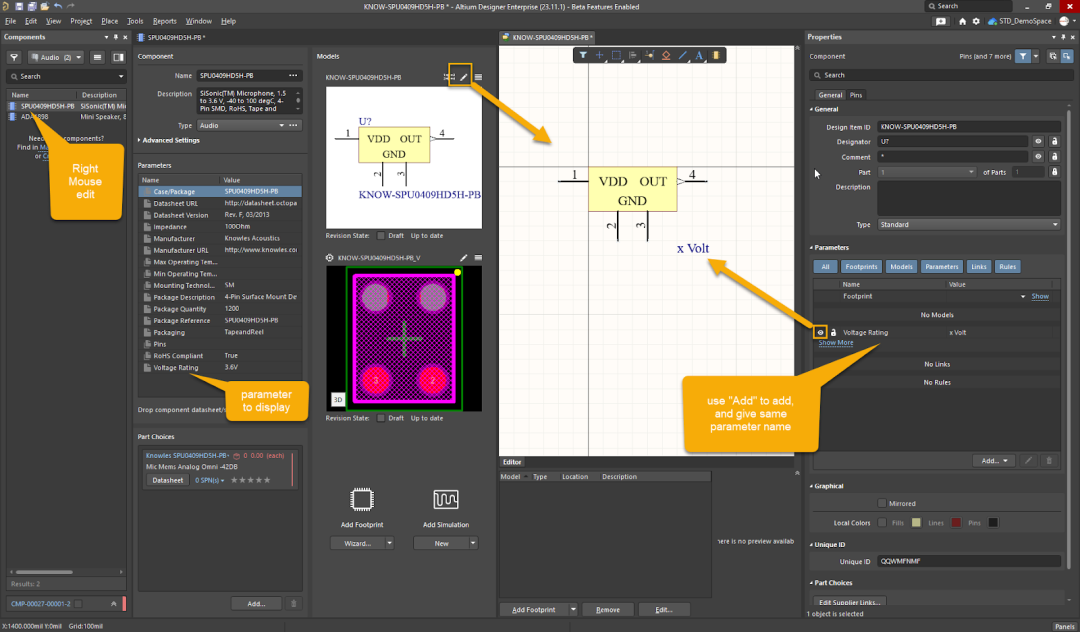

對于非托管或托管元件，如需實施進一步的參數控制(例如，相對定位)，則可以在符號編輯器中指定文本字符串占位符。

1. 打開非托管元件的原理圖庫文檔(*.SchLib)，或右鍵單擊Explorer或Components面板中的托管元件，打開符號編輯器。

2. Properites面板-General選項卡-Parameters部分，從Add按鈕下拉列表中選擇Parameter。3. 單擊眼睛圖標，顯示相應的文本字符串。

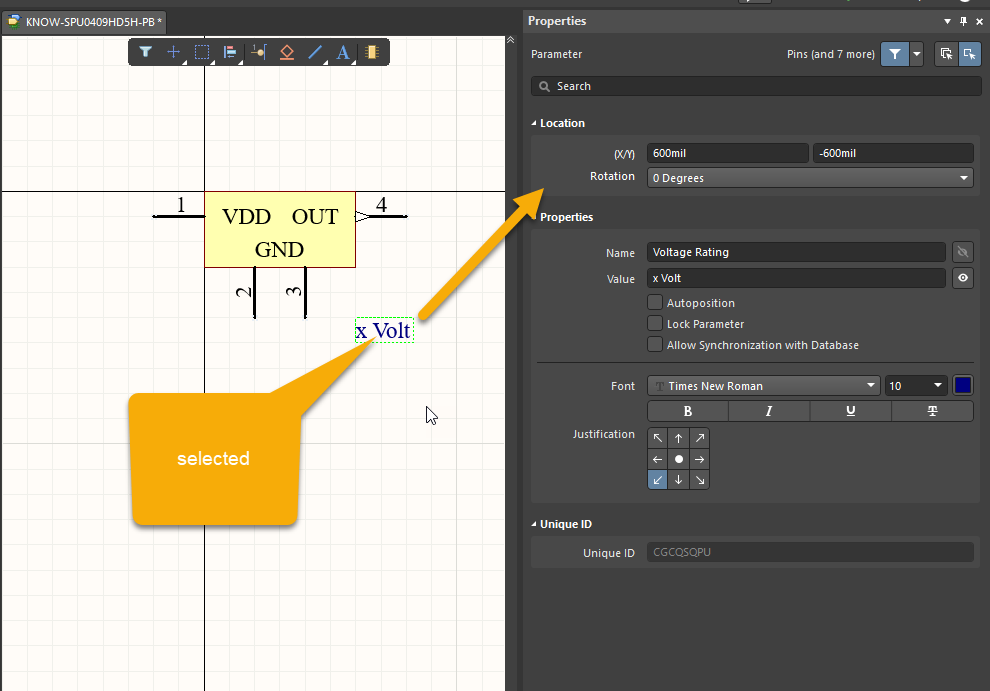

4. 在Properties面板中選擇文本字符串，修改其屬性。

參數值可以是任意值，但建議設置便于定位參數的值。不要忘記將參數設置為可見狀態。您可以根據需要添加任意數量的占位符參數。當您在編輯器中選擇占位符參數時，您可以在屬性中額外設置字體和自動定位。

從源頭更新參數：

從庫/工作區更新元件時，需要注意是否應該更新參數屬性。

庫中的非托管元件：

工作區中的托管元件：

在符號中為參數添加占位符時，無論是否啟用自動定位選項，其行為都應符合預期。但占位符的順序?qū)⑴c符號中占位符的創建順序相反。

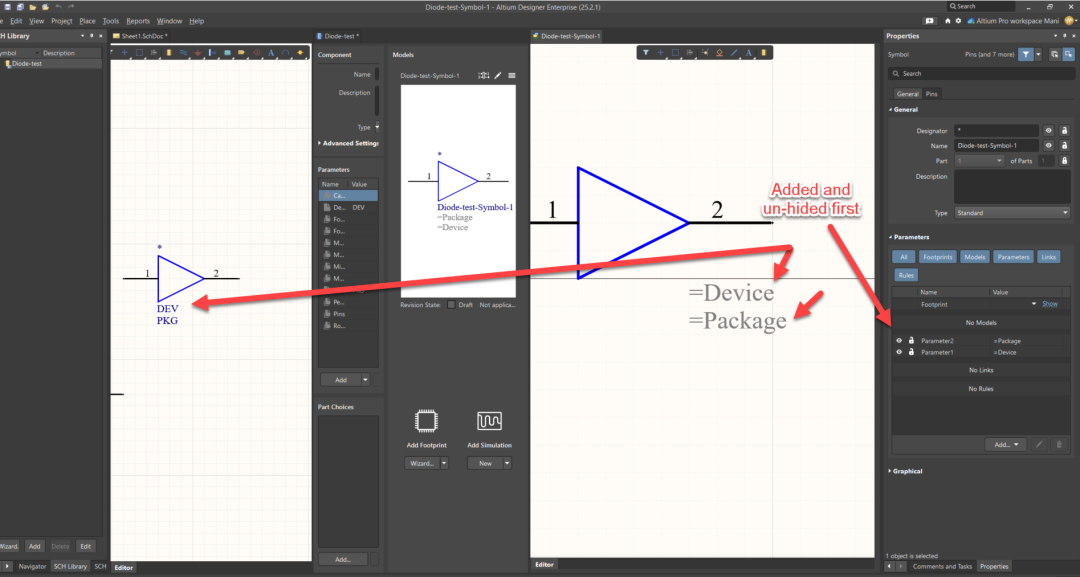

例如，如果我們首先將 "package" 參數添加到符號并啟用，然后添加 Device 參數并啟用，則參數的順序?qū)@示為 "package 在前" 和 "device 在后"。這主要取決于在符號中取消隱藏參數的順序。參考下圖：
