LM2578A 是一種開關穩壓器，可以輕松設置此類 DC-DC 電壓 轉換電路作為 Buck、Boost 和 Inverting 配置。LM2578A 具有獨特的 比較器輸入級，不僅具有用于反相和非反相的單獨引腳 inputs，而且還為每個輸入提供內部 1.0V 參考，從而簡化了電路 設計和 PC 板布局。輸出可以切換高達 750 mA 的電流，并具有 集電極和發射極，以提高設計靈活性。外部限流端子可以是 參考接地或 V在終端，具體取決于 應用。此外，LM2578A 具有一個板載振蕩器，用于設置開關 使用單個外部電容器的頻率范圍為 <1 Hz 至 100 kHz（典型值）。
*附件：lm3578a.pdf

LM2578A 是 LM2578 的改進版本，為 總電源電壓和輸出晶體管發射極和集電極電壓。

特性

• 反相和非反相反饋輸入
• 輸入 1.0V 基準
• 可在 2V 至 40V 的電源電壓下工作
• 輸出電流高達 750 mA，飽和度小于 0.9V
• 電流限制和熱關斷
• 占空比高達 90%

參數

方框圖

1. 產品概述

• ?類型?：開關穩壓器
• ?特點?：
  • 可配置的DC-DC電壓轉換器（降壓、升壓、反相等）
  • 1.0V參考電壓輸入
  • 可逆反饋輸入（反相和非反相）
  • 輸出電流高達750mA
  • 內置振蕩器，頻率可調（<1Hz至100kHz）
  • 電流限制和熱關斷保護

2. 應用領域

• 開關穩壓器
• 電機速度控制
• 燈閃爍器
• 單端變壓器配置

3. 電氣特性

• ?工作電壓?：2V至40V
• ?輸出電流?：高達750mA
• ?振蕩器頻率?：通過單個外部電容可調
• ?參考電壓?：1.0V（±1%）
• ?電流限制?：可通過外部電阻設置
• ?熱關斷?：內置保護功能

4. 功能描述

• ?比較器輸入階段?：具有獨立的反相和非反相輸入，簡化電路設計。
• ?振蕩器?：內置振蕩器，頻率可通過單個外部電容調節。
• ?輸出晶體管?：具有高達750mA的輸出能力，低飽和電壓。
• ?電流限制?：循環電流限制，可防止過流損壞。

5. 封裝與溫度范圍

• ?封裝?：PDIP（8引腳）、SOIC（8引腳）
• ?溫度范圍?：
  • LM2578A：-40°C至+85°C
  • LM3578A：0°C至+70°C

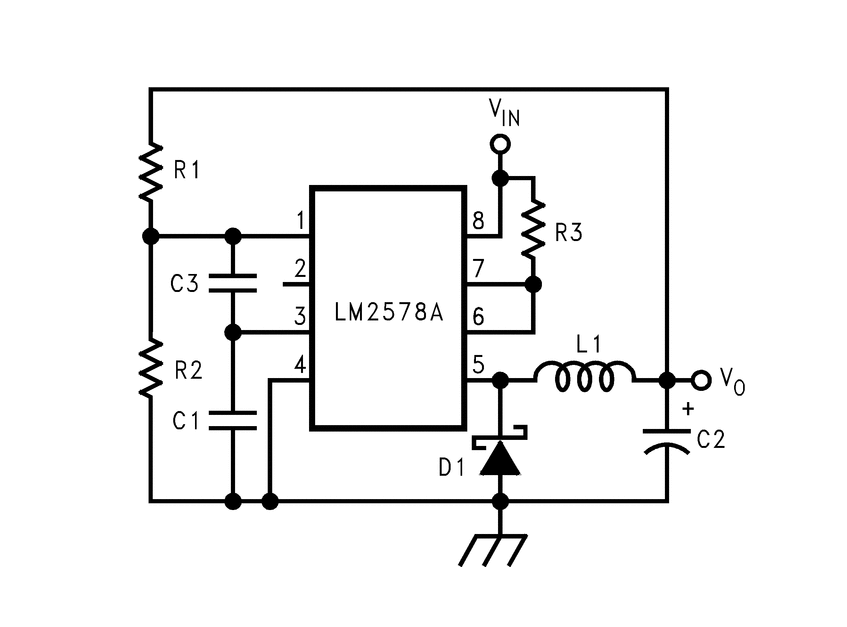

6. 典型應用

• ?降壓調節器?：將較高輸入電壓轉換為較低輸出電壓。
• ?升壓調節器?：將較低輸入電壓轉換為較高輸出電壓。
• ?反相調節器?：將正輸入電壓轉換為負輸出電壓。
• ?降壓-升壓調節器?：根據負載需求，既可升壓也可降壓。
• ?RS-232線驅動器電源?：提供±12V輸出，用于RS-232接口。

7. 設計指南

• ?電流限制?：可通過外部電阻連接到VIN或地來設置。
• ?最大占空比限制?：通過調整振蕩器電容的充放電比來實現。
• ?遠程關機?：通過增加非反相輸入的電流來實現。
• ?同步設備?：通過外部信號同步多個設備的振蕩器。
