TPS3842 是一款 42V 電壓監控器，具有 850nA IDD 和 0.5% 的精度，檢測時間短。該器件可直接連接到 12V / 24V 電壓軌，用于持續監測欠壓 （UV） 情況。TPS3842采用小型 DRL 封裝，適用于尺寸受限的應用。SENSE 引腳上的內置遲滯可防止在監控電源電壓軌時出現錯誤的復位信號。提供 1%、5% 和 10% 磁滯電壓選項，以提供設計靈活性以支持電壓瞬變。
*附件：TPS3842 具有可編程延遲和去毛刺功能的 42V 小尺寸、850nA 欠壓監控器數據表.pdf

SENSE 與 VDD 解耦，可以監控比 VDD 更高和更低的電壓。固定閾值型號提供精確的低 Iq 電壓監控?？烧{(diào)閾值型號通過外部電阻器提供靈活的欠壓閾值設置。TPS3842 通過 CTS 引腳在 SENSE 上提供電容器可編程去毛刺功能，通過 CTR 引腳提供電容器可編程復位延遲定時功能。

特性

• 寬電源電壓范圍：1.9V 至 42V
• VDD、SENSE 和 RESET 的額定電壓為 42V
• 低靜態電流：850nA（典型值）
• 高閾值精度：0.5%（典型值）
• 固定內部閾值電壓：2.7V 至 9.5V
• 可調電壓變體：0.7V
• 電容器可編程可調延遲時間，帶 CTR 引腳
• 具有 CTS 引腳的電容器可編程抗毛刺時間
• 漏極開路、低電平有效輸出
• 溫度范圍：–40°C 至 125°C
• 小尺寸：SOT5X3 （DRL）

參數

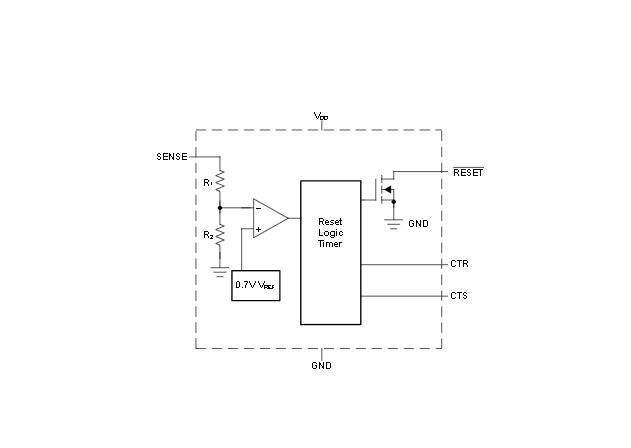

方框圖

1. 產品概述

• ?類型?：42V小尺寸欠壓監控器
• ?特點?：
  • 寬供電電壓范圍：1.9V至42V
  • 低靜態電流：850nA（典型值）
  • 高閾值準確性：0.5%（典型值）
  • 可編程延遲和去毛刺功能
  • 開漏、低電平有效輸出
  • 小尺寸SOT5X3封裝

2. 主要特性

• ?供電電壓范圍?：1.9V至42V
• ?靜態電流?：850nA（典型值）
• ?閾值準確性?：0.5%（典型值）
• ?固定內部閾值電壓?：2.7V至9.5V
• ?可調電壓變體?：0.7V（通過外部電阻分壓器設置）
• ?可編程延遲?：通過CTR引腳連接電容器實現
• ?可編程去毛刺?：通過CTS引腳連接電容器實現
• ?工作溫度范圍?：-40°C至125°C

3. 功能描述

• ?欠壓監控?：當SENSE引腳電壓降至閾值以下并保持一定時間時，RESET引腳輸出低電平信號。
• ?可編程延遲?：
  • ?復位延遲?：通過CTR引腳連接電容器，可以設置RESET引腳低電平信號的最小持續時間。
  • ?檢測延遲?：通過CTS引腳連接電容器，可以設置檢測欠壓事件前的最小故障時間間隔，以避免誤復位。
• ?去毛刺功能?：CTS引腳還可用于實現去毛刺功能，防止瞬態電壓波動引起的誤復位。
• ?開漏輸出?：RESET引腳為開漏輸出，需要外部上拉電阻。

4. 應用領域

• ?工廠自動化?
• ?電機驅動?
• ?電源傳輸?
• ?企業系統?
• ?電網基礎設施?

5. 電氣特性

• ?供電電流?：在VDD=12V且RESET未激活時，典型值為0.85μA
• ?輸入電流?：SENSE引腳在V SENSE = V ITN時的輸入電流為25nA（可調版本）
• ?低電平輸出電壓?：在VDD=1.9V至42V且I RESET (Sink)=0.5mA時，為300mV
• ?傳播檢測延遲?：對于固定閾值版本，典型值為9μs；對于可調版本，典型值為7μs

6. 封裝與尺寸

• ?封裝類型?：SOT5X3（DRL）
• ?尺寸?：1.20mm × 1.60mm（長×寬）

7. 設計指南

• ?布局布線?：建議將VDD引腳連接到低阻抗電源，并在VDD引腳旁放置至少0.1μF的陶瓷電容器。
• ?電容器選擇?：對于CTS和CTR引腳，選擇合適的電容器值以實現所需的延遲時間。注意寄生電容會影響延遲時間。
• ?上拉電阻?：RESET引腳需要外部上拉電阻，電阻值的選擇應考慮系統V OH和開漏泄漏電流。
