TPS3808E 系列微處理器監控電路可監控 0.4V 至 5V 的系統電壓，當 SENSE 電壓降至預設閾值以下或手動復位 （MR） 引腳降至邏輯低電平時，觸發漏極開路 RESET 信號。在 SENSE 電壓和手動復位 （MR） 返回到相應閾值以上后，RESET 輸出在用戶可調的延遲時間內保持低電平。
*附件：TPS3808E 低靜態電流、可編程延遲監控電路 數據表.pdf

TPS3808E 器件使用精密基準來實現 0.5% 的閾值精度。復位延遲時間可以通過斷開 CT 引腳設置為 20ms，通過使用電阻器將 CT 引腳連接到 VDD 設置為 300ms，或者可以通過將 CT 引腳連接到外部電容器來在 1.25ms 到 10s 之間進行用戶調整。TPS3808E 器件具有 0.6μA 的極低典型靜態電流，專為電池供電應用而設計。該TPS3808E采用 SOT-23 （6） 封裝，額定溫度范圍為 –40°C 至 125°C （TJ）。

特性

• 電源軌欠壓監控
  • 可靠的監測，閾值精度高（典型值為 1%）
  • 0.9V 至 5V 的固定電壓閾值選項
  • 提供可調電壓選項 （0.405）
  • 用于監控的獨立 Sense 引腳和用于電源的 VDD 引腳
  • 器件溫度等級 1：-40°C 至 +125°C
• 具有超低功耗的微型解決方案
  • 0.6μA 典型靜態電流
  • 緊湊的 6 引腳 SOT-23 封裝 （2.99mm x 1.6mm）
• 高度可配置的復位時間延遲，以防止不安全的開機
  • 可在 1.25ms 至 10s 范圍內調節
• 單獨的手動復位輸入 （MR） 可按需置位 RESET 輸出

參數

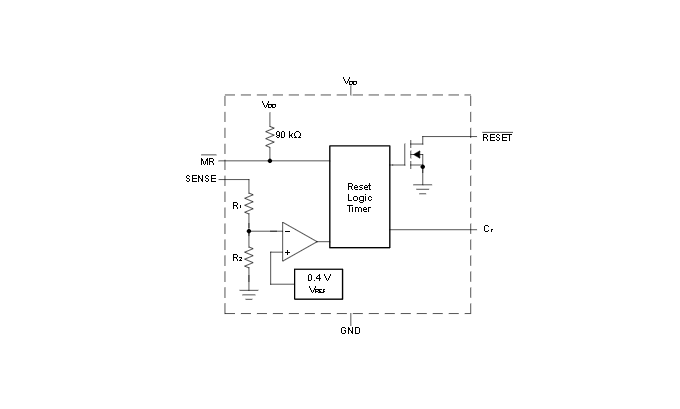

方框圖

1. 產品概述

• ?類型?：微處理器監控電路
• ?主要特點?：低靜態電流、可編程延遲、手動復位輸入、高閾值精度、寬電壓范圍監控

2. 應用領域

• ?適用設備?：機架服務器主板、電表、DC輸入BLDC電機驅動、AC驅動電源模塊、手術設備、單板計算機等

3. 主要特性

• ?電壓監控?：支持0.4V至5V的電壓監控，具有高精度閾值（典型值1%）
• ?閾值選項?：提供固定電壓閾值選項（如0.9V、1.2V等）和可調電壓閾值選項
• ?靜態電流?：典型值為0.6μA，超低功耗設計
• ?復位延遲?：可編程復位延遲時間，從1.25ms至10s可調
• ?封裝?：緊湊的6引腳SOT-23封裝，尺寸為2.99mm x 1.6mm
• ?溫度范圍?：-40°C至+125°C

4. 電氣特性

• ?供電電壓?：1.7V至6V
• ?閾值電壓?：固定閾值精度±12%（TPS3808EG01-2），可調閾值精度±1.5%（1.5V以上），±0.5%（1.5V以下）
• ?復位時間延遲?：根據CT引腳的配置，可從20ms調整至10s
• ?傳播檢測延遲?：30μs至50μs
• ?啟動延遲?：300μs

5. 功能描述

• ?SENSE輸入?：監控SENSE引腳的電壓，當電壓低于預設閾值時，斷言RESET輸出
• ?手動復位?：通過驅動MR引腳至邏輯低電平來斷言RESET輸出
• ?復位延遲?：RESET輸出在故障條件清除后保持低電平一段時間，時間長度由用戶配置決定
• ?遲滯?：內置遲滯功能，防止因電壓波動引起的誤復位

6. 封裝與尺寸

• ?封裝類型?：SOT-23（6引腳）
• ?尺寸?：2.90mm x 1.60mm（名義值）

7. 應用與實現

• ?典型應用?：與3.3V處理器配合使用的電路示例
• ?設計指南?：包括電源推薦、布局建議、瞬態免疫性等
• ?布局建議?：在VDD引腳旁放置0.1μF陶瓷電容器，減少SENSE引腳上的寄生電容

8. 支持與文檔

• ?文檔更新通知?：可通過TI官網注冊接收文檔更新通知
• ?支持資源?：包括TI E2E支持論壇、相關應用筆記、評估模塊用戶指南等
• ?靜電放電警告?：提醒用戶注意靜電放電可能對芯片造成的損害
