川土微電子全新推出全國產化CA-IS3223EHS-Q1半橋柵極驅動器，支持±800V高壓隔離與20V寬電源供電，兼具驅動能力（+1.9A/?2.2A）與低延時（70ns）特性，為中小功率場景提供高性?xún)r(jià)比解決方案。

01產品概述

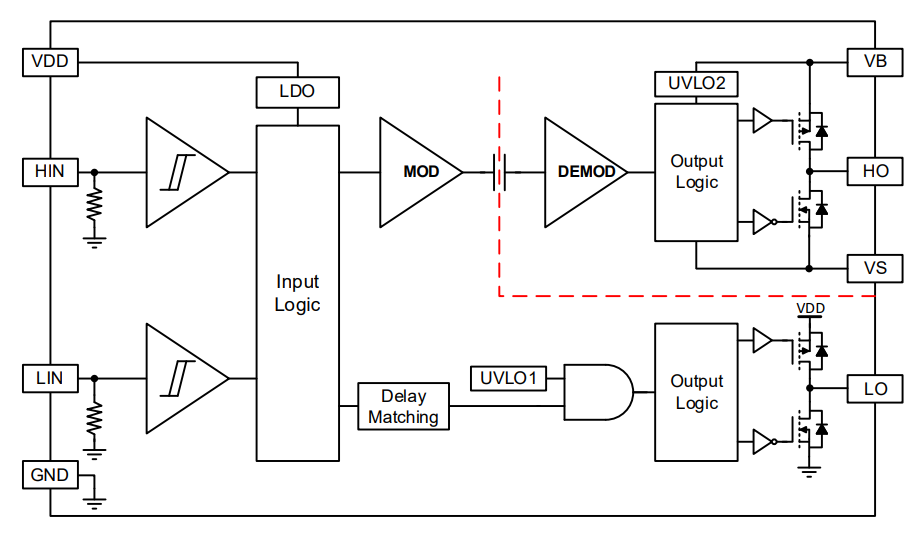

CA-IS3223EHS-Q1是一款高邊隔離和低邊非隔離的高速、高壓半橋柵極驅動器，高邊采用電容隔離技術，可耐受±800V隔離電壓及高dv/dt環境，低邊非隔離設計適配靈活供電需求。

寬電壓兼容：支持3.3V/5V/15V邏輯輸入，VDD/VBS供電范圍最高達20V。

高驅動效率：低輸出壓降優化MOSFET/IGBT導通性能，集成300ns死區時間，避免橋臂直通風險。

嚴苛環境適配：結溫覆蓋-40℃至125℃，滿足工業與車載場景的可靠性需求。

02特性

高性能驅動能力

輸出峰值電流：+1.9A（拉電流）/?2.2A（灌電流）

低傳輸延時：70ns（典型值），脈寬失真≤10ns，確保信號精準同步。

高可靠隔離設計

高邊隔離耐壓：±800V，低邊非隔離適配靈活拓?fù)洹?/p>

高低壓側獨立UVLO控制，抗脈沖干擾能力達20ns。

汽車級認證與封裝

符合AEC-Q100要求，兼容RoHS標準。

采用環保SOIC8封裝，兼顧緊湊性與散熱需求。

03 典型應用場景

工業驅動：半橋驅動、電機控制（風扇/泵）、光伏逆變器。

消費電子：小家電、電源模塊（DC/DC、AC/DC）。

汽車電子：車載電源、電機驅動系統。

樣品申請：

川土微電子已開放免費樣品申請與技術方案支持，助力您的產品快速落地。
