TPS3840-Q1 系列電壓監控器或復位 IC 可以在高電壓水平下工作，同時在整個 V 電壓范圍內保持非常低的靜態電流DD 系列和溫度范圍。TPS3840-Q1 提供低功耗、高精度和低傳播延遲 （t p_HL = 30 μs（典型值）的

當 VDD 上的電壓降至負電壓閾值 （V 以下） 時，復位輸出信號被置位 它- ） 或當手動復位被拉至低邏輯 （V MR_L ).當 V 時 reset 信號被清除DD 系列上升到 V 以上 它- 加上磁滯 （V IT+ ） 且手動復位 （MR） 浮動或高于 VMR_H和復位時間延遲 （t D ） 過期。復位時間延遲可以通過在 CT 引腳和接地之間連接電容器來編程。對于快速復位，CT pin 可以保持懸空。
*附件：TPS3840-Q1 具有 MR 和可編程延遲功能的汽車級 Nano IQ 電壓監控器數據表 .pdf

附加功能：低上電復位電壓 （V POR的 ）、用于 MR 和 VDD 的內置抗干擾保護、內置磁滯、低開漏輸出泄漏電流 （I LKG（外徑） ).TPS3840-Q1 是適用于汽車應用和電池供電/低功耗應用的完美電壓監控解決方案。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C7B
• 寬工作電壓：1.5 V 至 10 V
  • 使用外部電阻器擴展 Vin 范圍
• 納米電源電流：350 nA（典型值）、700 nA（最大值）
• 固定閾值電壓 （V 它- )
  • 閾值范圍為 1.6V 至 4.9V，步長為 0.1V
  • 高精度：1%（典型值），1.5%（最大值）
  • 內置磁滯 （V IT+ )
    • 1.6 V < V 它- ≤ 3.0 V = 100 mV（典型值）
    • 3.1 V ≤ V 它- < 4.9 V = 200 mV（典型值）
• 快速啟動延遲 （t STRT ）：350 μs（最大值）
• 基于電容器的可編程復位時間延遲：
  • t D ：50 μs（無電容器）至 6.2 s （10 μF）
• /手動復位 （MR)
• 三種輸出拓撲：
  • TPS3840DL-Q1：漏極開路、低電平有效 （RESET)
  • TPS3840PL-Q1： 推挽式、低電平有效 （RESET)
  • TPS3840PH-Q1：推挽式，高電平有效 （RESET）
• 封裝：5 引腳 SOT-23 （DBV）

參數

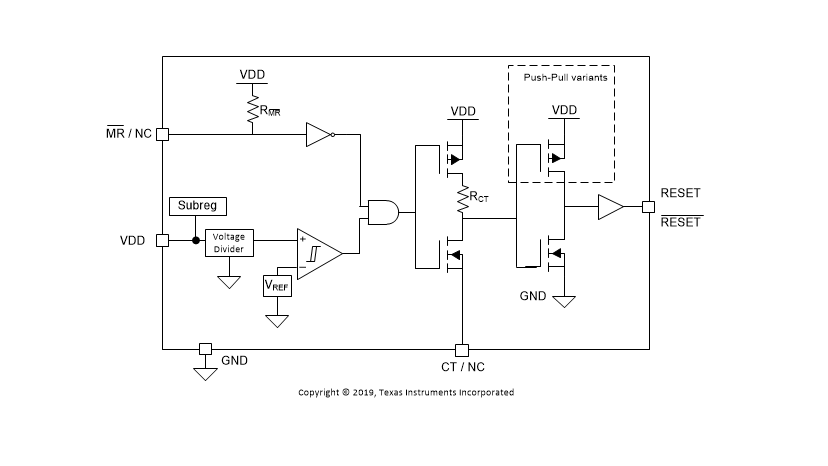

方框圖

1. 產品概述

• ?產品名稱?：TPS3840-Q1
• ?功能?：具有手動復位（MR）和可編程延遲功能的汽車級Nano IQ電壓監控器
• ?封裝?：5-Pin SOT-23(DBV)

2. 主要特性

• ?汽車級應用?：符合AEC-Q100標準，適用于-40°C至+125°C的環境溫度
• ?寬工作電壓?：1.5V至10V，可通過外部電阻擴展輸入電壓范圍
• ?超低功耗?：典型供電電流為350nA，最大700nA
• ?高精度?：電壓閾值準確度±1%（典型值），±1.5%（最大值）
• ?可編程延遲?：通過連接外部電容到CT引腳實現復位時間延遲，范圍從50μs到6.2秒
• ?內置遲滯?：防止噪聲引起的誤動作
• ?多種輸出拓撲?：包括開漏（DL）、推挽低電平（PL）和推挽高電平（PH）

3. 應用領域

• ?汽車應用?：包括車載娛樂系統、儀表盤、駕駛員監控等
• ?電池供電設備?：智能手表、便攜式醫療設備等
• ?遙測控制單元?：緊急呼叫系統等

4. 功能描述

• ?電壓監控?：監控VDD電壓，當VDD低于設定的負電壓閾值（V IT-）時觸發復位信號
• ?手動復位?：通過拉低MR引腳電平實現手動復位
• ?可編程延遲?：復位信號在VDD恢復后保持一段時間（t D），該時間由CT引腳連接的外部電容決定
• ?輸出拓撲?：提供三種輸出類型，滿足不同應用需求

5. 電氣特性

• ?工作電壓范圍?：1.5V至10V
• ?閾值電壓范圍?：1.6V至4.9V，步長為0.1V
• ?遲滯電壓?：100mV（V IT-≤3.0V），200mV（V IT->3.0V）
• ?啟動延遲?：最大350μs
• ?傳播延遲?：典型值為30μs

6. 封裝與尺寸

• ?封裝類型?：5-Pin SOT-23(DBV)
• ?尺寸?：2.90mm x 1.60mm

7. 典型應用

• ?雙軌監控與上電時序?：監控兩個不同電壓軌，確保按正確順序上電
• ?汽車電瓶監控?：監控汽車電瓶電壓，防止低電壓導致的系統故障

8. 布局與設計指南

• ?旁路電容?：在VDD引腳附近放置0.1μF至1μF的旁路電容，以減少噪聲干擾
• ?CT引腳電容?：用于設定復位延遲的外部電容應盡可能靠近CT引腳放置
• ?MR引腳處理?：MR引腳可以連接到外部信號源，也可以懸空（內部上拉）
