SLG51002 具有高PSRR、低噪聲、多輸出LDO和集成負載開關的PMIC數據手冊
SLG51002 包含 8 個緊湊且可定制的低壓差穩壓器，專為高性能相機模塊和其他小型多軌應用而設計。
*附件：SLG51002 具有高PSRR、低噪聲、多輸出LDO和集成負載開關的PMIC數據手冊.pdf
優勢
- GreenPAK? 高性價比 NVM 可編程器件集成了高性能 LDO，使創新者能夠集成多種系統功能，同時最大限度地減少元件數量、電路板空間和功耗
- LDO 超越了新型圖像傳感器的功率性能要求，可產生最佳圖像質量
- 幫助系統設計人員滿足嚴格的噪聲預算要求
- 小型集成電源解決方案取代了 8 個分立通道，減少了電路板空間
- 可配置的 VOUT 設置、排序和資源可滿足多個項目要求，從而減少重新設計、采購和認證
- 用戶可為電源排序、故障信號、輸入調節和膠合邏輯等應用創建各種功能和控制邏輯
- 基于 GUI 的獨特開發軟件可實現完全圖形化的設計配置過程
特性
- GreenPAK 靈活的混合信號可編程 ASIC，集成 LDO
- 8 個通道的 LDO，其中 5 個可以在旁路模式下運行
- 每通道輸出電流能力高達 1300mA
- 用戶可通過 I2C 和 OTP 進行設置，包括 LDO 配置（輸出電壓、限流閾值、壓擺率）、矩陣互連邏輯和排序
- 6 個用戶定義的 GPIO，用于路由可用的內部和外部信號。 VDDIO 可為輸入和輸出模式提供高壓引腳。
- 靈活的用戶定義電源控制器，具有矩陣互連邏輯、延遲、GPIO 和宏單元
- 封裝：WLCSP-25（1.992 mm x 1.992 mm x 0.440 mm、0.35 mm）
應用
SLG51002框圖

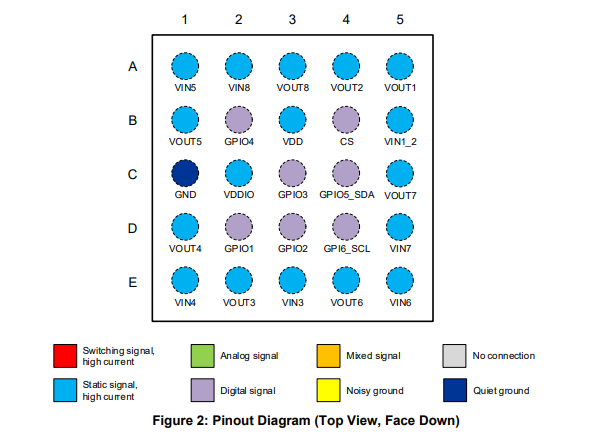

引腳
