什么是AFW？—— 快速搭建實時無線鏈路的利器

AFW是Application Framework的縮寫。AFW旨在為用戶提供立即可用、方便修改的實時物理層(PHY)和底層的媒體訪問控制層(MAC)參考設計。

AFW包含使用LabVIEW開發的模塊化物理層(PHY)和媒體訪問控制層(MAC)，提供在兩個USRP之間運行的實時鏈路。用戶可利用該鏈路專注于無線領域的研究，快速搭建并運行實時原型系統，為無線研究和原型開發提供了豐富的起點。

基于LabVIEW的靈活性和AFW的模塊化特性，用戶可輕松修改、添加或替換AFW的某些部分，以便針對未來的無線系統開發新的算法。用戶可以按照自己的想法專注于協議的特定部分，輕松修改AFW并將其與現有標準進行比較。

除此之外，由于LabVIEW連接了上位機和FPGA，用戶還可以充分利用上位機的計算性能和FPGA的并行執行功能。

針對于USRP-X310，目前有4G LTE AFW可供用戶使用，如下圖所示。

4G LTE AFW支持USRP-X310，最大帶寬為20MHz，視頻傳輸吞吐率為82Mbps。

從4G到5G：AFW的進化之路

隨著USRP-X410的發布，USRP硬件支持的最大帶寬來到400MHz。曾益科技針對USRP-X410，開發了5G NR AFW供用戶使用，如下圖所示。

5G NR AFW支持USRP-X410，最大帶寬為400MHz，視頻傳輸吞吐率為1044Mbps，支持USRP硬件的400MHz最大帶寬。

無需RT系統？5G NR AFW的輕量化設計

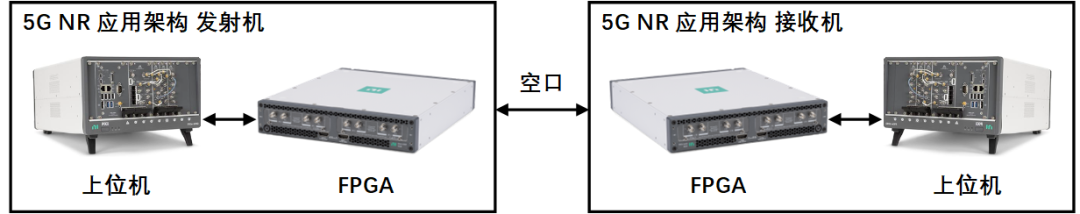

5G NR AFW無需RT操作系統或FPGA協處理器，支持PXIe總線連接方式，由上位機（包含PXIe機箱、PXIe控制器、PXIe接口卡）和USRP-X410組成。

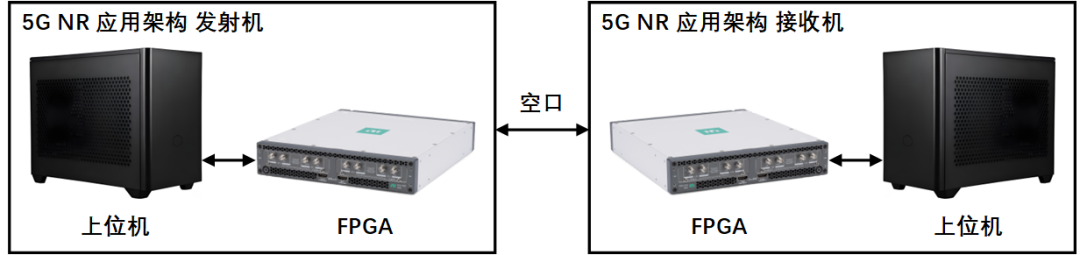

除PXIe總線連接方式之外，5G NR AFW還支持PCIe總線連接方式，由上位機（高性能臺式機、PCIe接口卡）和USRP-X410組成。

5G NR AFW 技術指標

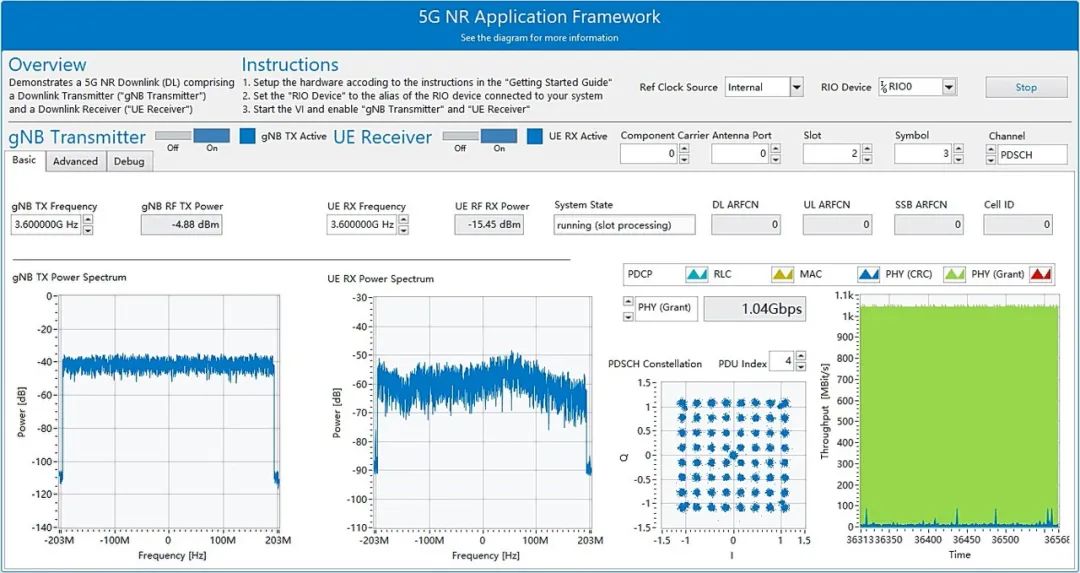

5G NR AFW 演示視頻：400MHz實時無線鏈路

文末彩蛋：Massive MIMO AFW即將來襲

針對于USRP-X310，目前有基于LTE AFW的Massive MIMO AFW可供用戶使用。Massive MIMO AFW支持USRP-X310和PXIe-7976 FPGA協處理器，最大帶寬為20MHz，最大支持128天線MIMO基站、12個終端用戶。

曾益科技針對USRP-X410，正在開發基于5G NR AFW的Massive MIMO AFW，預計2025年下半年發布?；?G NR AFW的Massive MIMO AFW支持USRP-X410和PXIe-7903 FPGA協處理器，最大帶寬為200MHz，最大支持256天線MIMO基站、12個終端用戶。

Massive MIMO AFW能為你做什么？

基于5G NR AFW的Massive MIMO AFW提供了良好的起點，可幫助用戶探索全新的算法和架構來支持大幅增長的端點數量、發明全新的波形來尋找全新的多天線架構以充分利用無線媒介的自由度，從而找到改良MIMO標準的方式。
