1、基本概念

I2C的全稱是Inter-Integrated Circuit，譯為集成電路總線，是一種同步、雙向、半雙工的兩線式串行接口總線。連接到I2C總線上的設備既可以用作主設備，也可以用作從設備。主設備通常是一個微控制器或微處理器，用來控制通信的啟動和停止、時鐘信號（SCL）的產生，以及數據傳輸；從設備則是等待來自主設備的命令并響應命令接收。

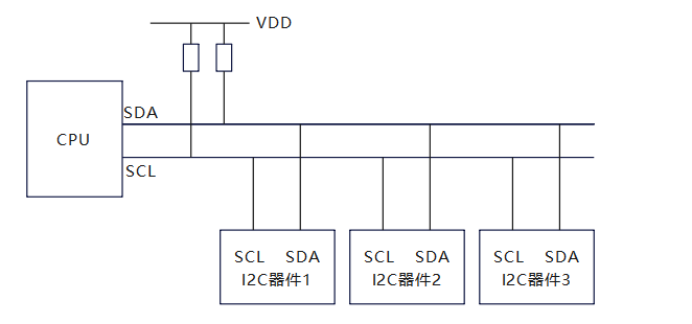

I2C總線是共享的總線系統，因此可以將多個I2C設備連接到該系統上,不同的I2C設備有不同的器件地址，主設備通過I2C設備的器件地址訪問指定的I2C從設備，連接方式如下圖：

I2C采用的開漏輸出，SDA跟SCL兩根線都需要加上拉電阻，當總線空閑時候兩根線是高電平。I2C的優點在于其簡單性、靈活性、易于集成、通信速度快、占用引腳少、連接簡單等。然而，由于其半雙工的工作方式，以及在同一總線上連接的設備數量有限，I2C在某些應用中可能不是最佳選擇，也具有傳輸距離短、信號干擾大等缺點。

2、工作原理

I2C是一種雙線總線，分別是時鐘線SCL和數據線SDA。在正常工作中，總線協議有起始條件與停止條件。

起始條件：SCL為高電平，SDA由高電平變?yōu)榈碗娖健?/p>

停止條件：SCL為高電平，SDA由低電平變?yōu)楦唠娖健?/p>

起始跟停止條件由主機控制。當主機發出起始條件后，I2C總線會被認為忙碌狀態。當主機發出停止條件后，I2C總線會被認為空閑狀態。當主機發送一個重新起始條件替代停止位I2C總線也會被認為處于忙碌狀態。

主機發出起始條件后，開始讀取數據，但這里要注意的是數據的有效性。

數據有效性：SCL時鐘線在高電平期間，SDA必須是穩定的。SCL時鐘線在低電平時候SDA數據線才允許高電平或者低電平變化。每傳送一個數據位產生一個時鐘。

在數據傳輸時，SDA線上面的每個字節數據長度必須是8位。每次傳輸?shù)淖止?jié)不受限制，每個字節后面跟隨著一個應答位，數據以高有效位傳輸。如果從機不能夠接收數據或者傳輸一個完整的數據字節，直到他完成某些其他功能。例如一個內部中斷，它可以保持SCL為低電平狀態，迫使主服務器進入等待狀態。當從機準備好接收數據后它會釋放SCL時鐘線數據繼續傳輸。
