一、eMMC技術深度解析

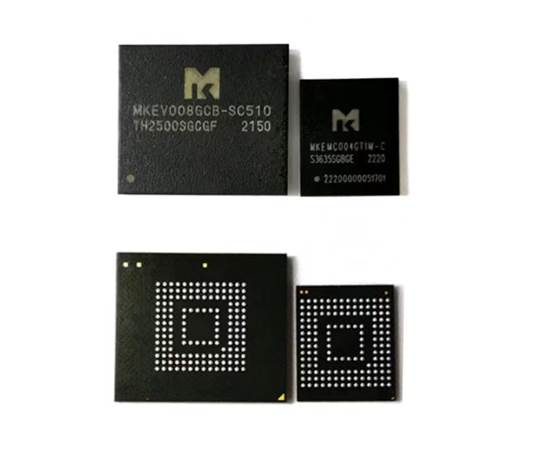

eMMC（Embedded Multi Media Card）是一種專為嵌入式系統量身打造的非易失性存儲解決方案。它巧妙地將NAND閃存、主控芯片以及接口協議集成于一個緊湊的BGA（Ball Grid Array）封裝之中。eMMC的設計初衷在于簡化系統設計流程，提升數據傳輸?shù)男?，降低設備的功耗，同時滿足移動設備對于存儲容量與性能日益增長的嚴苛要求。這一存儲標準由JEDEC（固態技術協會）精心制定，其最新版本eMMC 5.1更是將傳輸速率推向了400MB/s的高速境界。憑借這些卓越特性，eMMC在智能手機、平板電腦、工控系統、電力儲能、車載系統以及物聯網設備等多個領域大放異彩，成為眾多設備制造商的首選存儲方案。

1. 內部架構與工作原理

（1）核心組件

○NAND閃存陣列：存儲數據核心，采用pSLC/SLC/MLC/TLC等制程，提供不同容量與性能選擇。

○主控芯片：管理閃存讀寫、壞塊管理、磨損均衡（ECC糾錯、GC垃圾回收）、協議轉換（將外部命令轉換為閃存操作指令）。

○接口邏輯：兼容MMC/SD協議，支持HS400、HS200等高速模式，通過并行數據線（DAT0~DAT7）實現數據并行傳輸。

（2）關鍵技術

○壞塊管理：出廠時通過掃描標記不可用塊，運行時動態監測新增壞塊并更新映射表，確保數據不寫入失效區域，通過映射表記錄壞塊位置，避免數據寫入失效區域，延長閃存壽命。

○磨損均衡算法：分為動態均衡（如基于空閑塊選擇）和靜態均衡（如數據遷移），通過算法優化延長閃存整體壽命避免特定區塊頻繁擦寫導致壽命提前耗盡。

○ECC糾錯機制：采用BCH/LDPC算法，自動糾正數據讀寫過程中的比特錯誤。

○B(yǎng)CH：適用于SLC/MLC，糾錯能力強但開銷高。

○LDPC：適用于TLC/QLC，糾錯效率更高，支持更大容量糾錯碼。

○數據讀寫流程：

1.主機發送讀寫命令至eMMC主控。

2.主控解析命令并執行地址映射，將邏輯地址轉換為物理地址。

3.通過ECC生成校驗碼，并寫入/讀取閃存數據。

4.返回數據及狀態信息至主機。

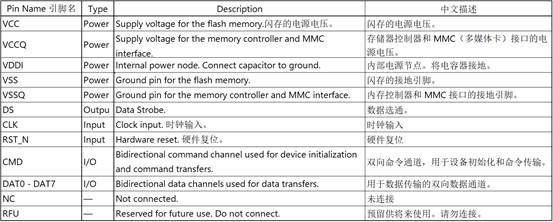

（3）通信協議-引腳介紹

eMMC采用基于命令/響應的異步通信機制，通過以下信號線實現數據傳輸：

○CLK：時鐘信號，決定數據傳輸速率（最高支持200MHz）。

○CMD：命令信號線，用于發送指令（如讀/寫、初始化、配置等）。

○DAT[0:7]：數據信號線，支持并行傳輸，提升帶寬。

○RST_N：復位信號，低電平有效。

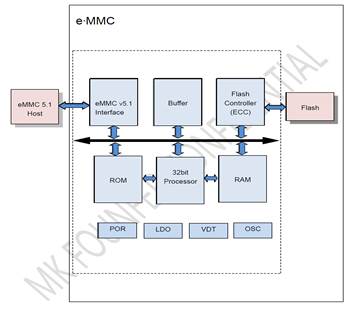

eMMC框圖

1. eMMC版本演進與性能對比

二、eMMC硬件電路設計詳解

（一）電路設計基礎

1.典型應用電路

eMMC電路設計需關注電源、信號連接及保護，以下為典型電路示意：

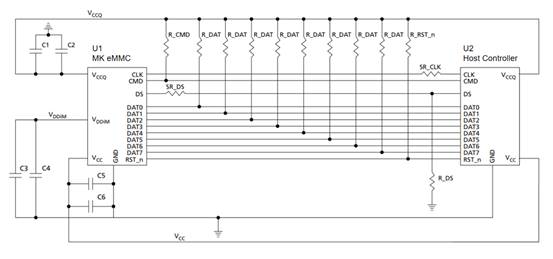

eMMC典型應用電路示意圖，包含VCC、VCCQ、VDDi、CLK、CMD、D[0:7]、RST_N等信號，標注濾波電容、上拉電阻等。

2.電源設計

○VCC（供電電源）：通常為3.3V或1.8V，需通過LC濾波電路（如10uF+0.1uF電容并聯）抑制高頻噪聲。

○VCCQ（IO電源）：與VCC相同或獨立，需確保電平匹配以避免邏輯沖突。

○VDDi（內部核心電源）：用于主控芯片供電，需單獨濾波（如2.2uF電容），并避免與IO電源共線。

3.信號線處理

○CLK信號：需50Ω阻抗匹配，避免反射導致時序錯誤。

○數據線（D0~D7）：采用并行傳輸，需等長布線（誤差<50mil），并預留上拉電阻（10KΩ）以增強信號驅動能力。

○CMD信號：需上拉至VCCQ，確?？臻e狀態為高電平。

（二）關鍵設計要素

1.濾波與去耦電容布局

○電源引腳附近放置多個不同容值電容（0.1uF~10uF），形成“金字塔”濾波結構，吸收不同頻段噪聲。

○VCC與VCCQ通過0Ω電阻隔離，確保電平一致性。

○電容盡量靠近芯片引腳，縮短走線長度，減少寄生電感。

○采用PMIC（電源管理芯片）為eMMC提供獨立3.3V供電，減少系統電源干擾。

2.PCB布線規則

○分層設計：推薦使用4層及以上PCB，信號層與地層相鄰，降低信號輻射。

○信號隔離：eMMC信號與其他高速信號（如USB、射頻）保持間距（≥3W），數據線組間添加地線隔離，避免串擾。

○CLK走線：采用蛇形走線補償長度差異，確保與數據線同步到達。

○熱設計考慮：○eMMC芯片下方鋪銅散熱，通過過孔連接至地層，增強散熱效率。

○地平面分割：若存在多個電源域，需在分割區通過0Ω電阻或磁珠連接，確保信號回流路徑最短。

3.ESD與浪涌保護

○信號線可添加TVS二極管或ESD保護芯片，防止靜電或瞬態高壓損壞接口。

○RST_N信號線需串聯限流電阻（如1KΩ）并上拉，避免誤觸發復位。

三、eMMC性能優化與調試

1.時序參數優化

○CLK頻率與數據建立/保持時間：根據eMMC規格調整CLK頻率，確保數據在窗口期內穩定傳輸。

○信號延遲匹配：通過仿真工具（如HyperLynx）驗證CLK與數據線延遲差，調整PCB布線長度。

2.功耗管理

○利用eMMC的Deep Power Down模式（DPD）降低待機功耗，通過軟件控制進入/退出DPD狀態。

○動態調整讀寫電壓（如1.8V→1.2V），平衡性能與功耗。

3.調試工具與測試方法

○使用示波器抓取CLK、數據波形，分析時序違規問題。

○通過壓力測試（如連續讀寫、高溫老化）驗證eMMC可靠性。
