LMH9226 是一款高性能、單通道、單端 50Ω 輸入至差分 50Ω 或 100Ω 輸出的射頻增益塊放大器，支持 2.3GHz 至 2.9GHz 頻段。該器件非常符合 5G m-MIMO 或小型蜂窩基站 應用的要求。該器件集成了具有無源平衡-非平衡變壓器的單端輸入和輸出射頻增益塊功能，它主要用于接收器信號鏈末級，以驅動模擬至差分轉換器 (ADC) 差分輸入的滿量程電壓。

數據手冊：*附件：LMH9226 具有集成平衡-非平衡變壓器的、單端轉差分、2.3GHz至2.9GHz、低功耗ADC驅動器技術手冊.pdf

LMH9226 提供 17dB 的典型增益，且在 2.6GHz 下具有 35dBm 輸出 IP3 的出色線性性能，而且噪聲系數在整個 400MHz 1dB 帶寬范圍內低于 3dB。該器件的單端輸入內部匹配 50Ω 阻抗。差分輸出可輕松連接 50Ω 阻抗，無需任何外部匹配電路。如需匹配 100Ω 阻抗，則需要外部匹配電路，這通常會在 2.6GHz 下產生 0.3dB 增益損失。

該器件使用 3.3V 單電源供電，產生旁路功耗約 275mW，因此適用于高密度 5G 大規模多輸入多輸出 (MIMO) 應用。此外，該器件采用節省空間的 2mm × 2mm、12 引腳 WQFN 封裝。該器件的額定工作溫度高達 105°C，可提供穩健的系統設計。符合 JEDEC 標準的 1.8V 斷電引腳可為該器件快速斷電和上電，適用于時分雙工 (TDD) 系統。

特性
? 單通道、單端輸入至差分輸出射頻增益塊放大器
? 支持 2.6GHz 中心頻率，具有 400MHz、1dB 帶寬
? 在 1dB 帶寬下、匹配 ZLOAD = 50Ω 時，具有 17dB
典型增益
? 在 1dB 帶寬下噪聲系數 < 3dB
? 在 2dBm 雙音輸出功率、匹配 ZLOAD = 50Ω 時，具
有 35dBm OIP3
? 匹配 ZLOAD = 50Ω 時，具有 17.5dBm 輸出 P1dB
? 3.3V 單電源供電，具有 275mW 功耗
? 工作溫度高達 TA = 105°C

引腳功能和配置

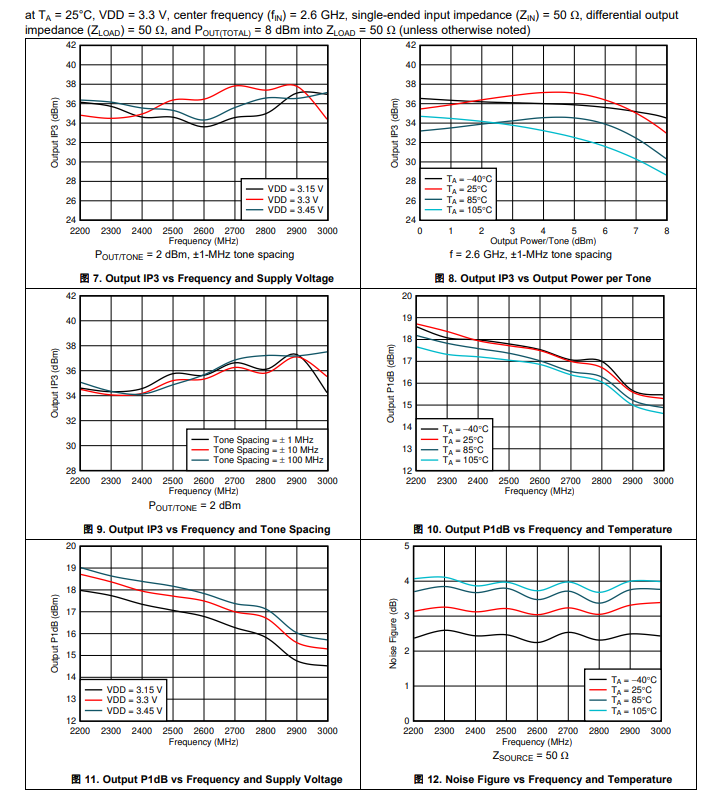

典型特性

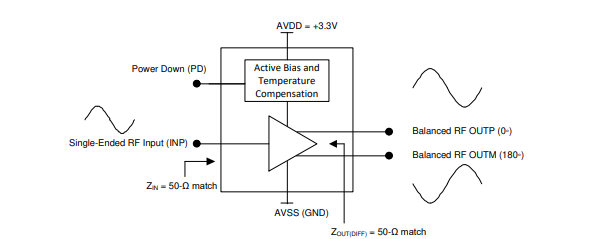

功能方框圖

典型應用

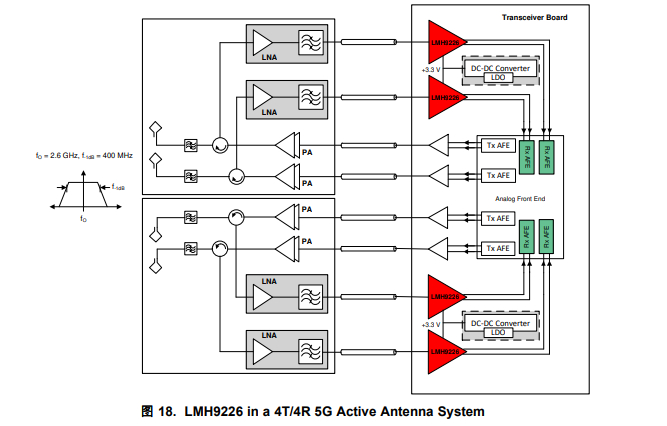

LMH9226通常用于5G的有源天線系統的四發射四接收（4T/4R）陣列中，TDD、無線基站應用。這樣的系統如圖18所示，其中LMH9226用于接收路徑作為ADC輸入的末級差分驅動器。TI通常建議減少跟蹤LMH9226輸出和ADC輸入之間的距離，以盡量減少單差分轉換。

4T/4R系統很容易擴展到16T/16R、64T/64R或更高的天線陣列，從而產生比例
整體系統功耗的縮放。由于多通道的比例縮放因子在系統中，必須降低單個設備的功耗，以減少系統中的整體熱量系統。LMH9226在單個3.3V電源上運行，僅消耗275mW，因此提供電力為客戶省錢。多個LMH9226設備可以由單個DC/DC轉換器或3.3V電源上的低壓差穩壓器（LDO）供電。DC/DC轉換器提供了最節能的方式產生3.3V電源。但是，在使用DC/DC轉換器時必須小心，以盡量減少必須在模擬和數字之間提供使用電感扼流圈的開關噪聲和足夠的隔離供應。

應用
? 5G m-MIMO 基站
? 有源天線系統，m-MIMO (AAS)
? 小型蜂窩基站
? TDD/FDD 蜂窩基站
? 無線基礎設施
? 低成本無線電設備
? 單端至差分轉換
? 平衡-非平衡變壓器替代產品
? 射頻增益塊
? 適用于 GSPS ADC 的差分驅動器
