低成本&性能優化的AM62L系列應用處理器專為Linux應用開發而構建。具有可擴展的 Arm Cortex-A53 內核性能和嵌入式功能，例如：多媒體 DSI/DPI 支持、集成片上 ADC、先進的低功耗管理模式以及具有內置安全功能的 IP 保護的廣泛安全選項。
*附件：am62l.pdf

AM62Lx 器件包括一組廣泛的外設，使其成為非常適合廣泛工業應用的通用器件，同時還提供智能功能和優化的電源架構。此外，AM62Lx 中包含的大量外設支持系統級連接，例如：USB、MMC/SD、OSPI、CAN-FD 和 ADC。

特性

處理器內核：

• 雙 64 位 Arm Cortex-A53 微處理器子系統，頻率高達 1.25GHz
  • 雙核 Cortex-A53，具有 256KB L2 緩存
  • 每個 A53 內核具有 32KB L1 DCache 和 32KB L1 ICache

內存子系統：

• 160KB 共享片上 SRAM （OCSRAM）
• DDR 子系統 （DDRSS）
  • 支持 LPDDR4、DDR4 內存類型
  • 16 位數據總線
  • 支持高達 1600MT/s 的速度
  • 最大 DDR4 尋址范圍 4GB
  • 最大 LPDDR 尋址范圍為 2GB

多媒體：

• 顯示子系統
  • 單顯示器支持
  • 高達 1920x1080 @ 60fps
  • 支持獨立 PLL
  • MIPI DSI（4 通道 DPHY）或 DPI（24 位 RGB LVCMOS）

安全：

• 支持安全啟動
  • 硬件強制信任根 （RoT）
  • 支持通過備份密鑰切換 RoT
  • 支持接管保護、IP 保護和防回滾保護
• 支持可信執行環境 （TEE）
  • 基于 Arm TrustZone 的 TEE
  • 廣泛的防火墻隔離支持
  • 安全看門狗/定時器/IPC
  • 安全存儲支持
  • 重放保護內存塊 （RPMB） 支持
• 專用安全控制器和專用安全DMA和IPC子系統用于隔離處理
• 支持的加密加速
  • 會話感知加密引擎，能夠根據傳入數據流自動切換密鑰材料
  • 支持加密內核
    • AES – 128 位/192 位/256 位密鑰大小
    • SHA2 – 224 位/256 位/384 位/512 位密鑰大小
    • 帶真隨機數生成器的 DRBG
    • SM3 和 SM4
    • 公鑰引擎 （PKE） 可協助 RSA/ECC 處理以實現安全啟動
• 調試安全性
  • 安全的軟件控制調試訪問
  • 安全感知調試

高速接口：

• 集成以太網交換機支持（共 2 個外部端口）
  • RMII（10/100） 或 RGMII （10/100/1000）
  • IEEE1588（附錄 D、附錄 E、附錄 F，帶 802.1AS PTP）
  • 第 45 條 MDIO PHY 管理
  • 基于優先級的流控制
  • 基于 ALE 引擎的數據包分類器，具有 64 個分類器
  • 時間敏感網絡 （TSN） 支持
  • H/W 中斷 Pacing
  • 硬件中的 IP/UDP/TCP 校驗和卸載
• 兩個 USB2.0 端口
  • 每個端口可配置為 USB 主機、USB 外圍設備或 USB 雙角色設備（DRD 模式）
  • 集成 USB VBUS 檢測

一般連接性：

• 8 個通用異步收發器 （UART）
  • 所有實例都支持 RTS 和 CTS 流控
  • 支持 RS-485 外部收發器自動流量控制
• 4 個串行外設接口 （SPI） 控制器
• 5 個內部集成電路 （I2C） 端口
• 3 個多通道音頻串行端口 （MCASP）
  • 發送和接收時鐘高達 50MHz
  • 多達 4/6/16 個串行數據引腳，跨 3 個 McASP，具有獨立的 TX 和 RX 時鐘
  • 支持時分多路復用 （TDM）、IC 間聲音 （I2S） 和類似格式
  • 支持數字音頻接口傳輸（SPDIF、IEC60958-1 和 AES-3 格式）
  • 用于發送和接收的 FIFO 緩沖區 （256Bytes）
  • 支持音頻參考輸出時鐘
• 3 個增強型 PWM 模塊 （ePWM）
• 3 個增強型正交編碼器脈沖模塊 （eQEP）
• 3 個增強型捕獲模塊 （eCAP）
• 通用 I/O （GPIO），大多數 LVCMOS I/O 都可以配置為 GPIO
  • 4 個庫支持雙電壓 （1.8V/3.3V） 和其余單電壓 （1.8V） LVCMOS I/O 庫
• 3 個控制器局域網 （CAN），可選 CAN-FD 支持
  • 符合 CAN 協議 2.0 A、B 和 ISO 11898-1
  • 完全支持 CAN-FD（最多 64 個數據字節）
  • 速度高達 8Mbps
• 1 個 12 位模數轉換器 （ADC）
  • 10 位有效分辨率 （ENOB ? 10）
  • 高達 4MSPS
  • 4 個模擬輸入（時間多路復用）

媒體和數據存儲：

• 3 個多媒體卡/安全數字 （MMC/SD） 接口
  • 1 個 8 位 eMMC 接口，最高 HS200 速度
  • 2 個 4 位 SD/SDIO 接口，最高可達 UHS-I
  • 符合 eMMC 5.1、SD 3.0 和 SDIO 3.0 版
• 1× 高達 133MHz 的通用內存控制器 （GPMC）
  • 靈活的 8 位和 16 位同步或異步存儲器接口，具有多達 4 個片選
  • 支持 16 位多路復用地址/數據方案（AD、AAD）
  • 使用 BCH 代碼支持 4 位、8 位或 16 位 ECC
  • 使用漢明碼支持 1 位 ECC
  • 錯誤定位器模塊 （ELM）
• 支持 DDR/SDR 的 OSPI/QSPI
  • 支持串行 NAND 和串行 NOR 閃存設備
  • 4GB 內存地址支持

電源管理：

• 有源電源管理功能，如自動時鐘門控、電源門控和動態頻率調節
• 支持多種低功耗功能
• 低功耗模式
  • 僅限 RTC
  • 僅 RTC + DDR 自刷新
  • 深度睡眠
  • 待機

引導選項：

• 串口
• OSPI/QSPI 閃存
• GPMC NAND 閃存
• SD 卡
• eMMC 系列
• USB（主機）大容量存儲
• 從外部主機（DFU 模式）啟動 USB（設備）

技術/封裝：

• 16 納米技術
• 11.9mm ×11.9mm、0.5mm VCA、373 引腳 FCCSP BGA 封裝 （ANB）

參數

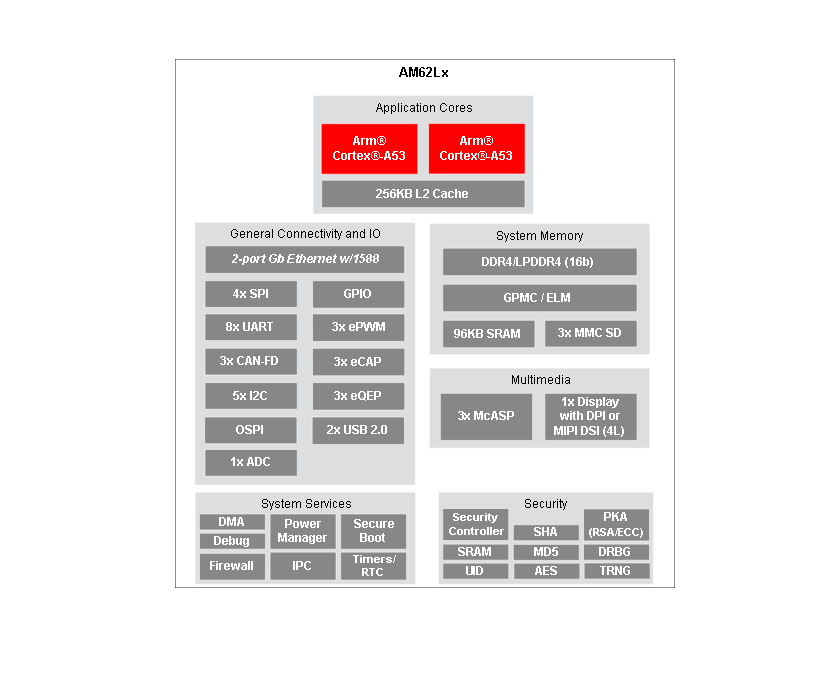

方框圖

1. 產品概述

• ?產品名稱?：AM62L
• ?主要特性?：
  • 多媒體支持：單顯示支持，分辨率高達1920x1080 @ 60fps，支持獨立PLL，MIPI DSI（4通道DPHY）或DPI（24位RGB LVCMOS）。
  • 安全功能：支持安全啟動，硬件強化的Root-of-Trust（RoT），支持通過備份密鑰切換RoT，支持接管保護。

2. 應用領域

• 應用場景包括但不限于工業控制、自動化、汽車電子、通信設備等。

3. 功能模塊

• ?處理器子系統?：包含高性能處理器核心。
• ? 顯示子系統（DSS） ?：支持高分辨率顯示合成，包括顏色空間轉換和縮放等功能。
• ?安全控制器?：提供硬件級別的安全功能。
• ?通信接口?：包括UART、I2C、SPI、CAN-FD、Ethernet等多種通信接口。
• ?定時器/計數器?：提供多個定時器/計數器模塊，支持各種定時和計數功能。
• ?ADC?：模擬數字轉換器，用于將模擬信號轉換為數字信號。
• ?GPIO?：通用輸入輸出接口，支持多種信號功能。

4. 技術規格

• ?供電電壓?：支持多種供電電壓，包括核心域、RTC域等不同的供電需求。
• ?工作溫度范圍?：通常支持-40°C至125°C的工作溫度范圍。
• ?引腳配置?：提供詳細的引腳配置信息，包括引腳名稱、功能、類型、電氣特性等。
• ?封裝信息?：提供多種封裝選項，包括封裝尺寸、引腳間距等詳細信息。

5. 電氣特性

• ?I/O電平標準?：支持LVCMOS、SDIO、USB等多種I/O電平標準。
• ?輸入/輸出電流?：詳細列出了不同電平標準下的輸入/輸出電流規格。
• ?輸入/輸出電壓?：提供了輸入/輸出電壓的規格要求。

6. 時序與切換特性

• ?復位時序?：詳細描述了復位相關的時序要求。
• ?時鐘時序?：提供了時鐘信號的時序要求和切換特性。
• ?外設時序?：針對不同外設（如UART、I2C、SPI等）提供了詳細的時序要求和切換特性。

7. 開發與支持

• ?開發工具?：提供了SysConfig-PinMux工具等開發支持工具，幫助用戶進行引腳配置和沖突解決。
• ?文檔支持?：包括用戶指南、技術參考手冊、應用筆記等多種文檔支持。
• ?社區支持?：提供TI E2E支持論壇等社區資源，方便用戶獲取幫助和交流經驗。

8. 封裝與尺寸

• 提供了詳細的封裝信息和尺寸規格，包括封裝類型、尺寸、引腳布局等。
