概述
AD9518-11 提供多路輸出時鐘分配功能，具有亞皮秒級抖動性能，并且集成片內PLL和VCO。片內VCO的調諧頻率范圍為2.30 GHz至2.65 GHz。也可以使用最高2.4 GHz的外部VCO/VCXO。
數據表：*附件：AD9518-1 6路輸出時鐘發生器，集成2.5GHz VCO技術手冊.pdf

AD9518-1強調低抖動和相位噪聲以實現數據轉換器的優較佳性能，同時能夠滿足其他應用所需的嚴格相位噪聲和抖動要求。

AD9518-1具有六個LVPECL輸出（三對）。LVPECL輸出的工作頻率可達1.6 GHz。

對于需要額外輸出、晶體參考輸入、零延遲或EEPROM的應用以便在啟動時自動配置，提供[AD9520]和[AD9522]。

此外，[AD9516]和[AD9517]類似于[AD9518]，但具有不同的輸出組合。

每對輸出均有分頻器，其分頻比和粗調延遲（或相位）均可以設置。LVPECL輸出的分頻范圍為1至32。

AD9518-1提供48引腳LFCSP封裝，可以采用3.3 V單電源供電。將電荷泵電源(VCP)與5V電壓相連時，可以使用外部VCO，它需要更寬的電壓范圍。獨立的LVPECL電源可以為2.5 V至3.3 V（標稱值）。

AD9518-1的額定工作溫度范圍為?40°C至+85°C工業溫度范圍。

應用

• 低抖動、低相位噪聲時鐘分配
• 10/40/100 Gb/s網絡線路卡，包括SONET、同步以太網、OTU2/3/4
• 前向糾錯(G.710)
• 為高速ADC、DAC、DDS、DDC、DUC、MxFE提供時鐘
• 高性能無線收發器
• 自動測試設備(ATE)和高性能儀器儀表

特性

• 低相位噪聲鎖相環(PLL)
  欲了解更多信息，請參閱數據手冊
• 3對1.6 GHz LVPECL輸出
  每對輸出共用1至32分頻器和粗調相位延遲
  加性輸出抖動：225 fs均方根值
  通道間偏斜成對輸出小于10 ps
• 上電時所有輸出自動同步
• 提供手動輸出同步
• 采用48引腳LFCSP封裝

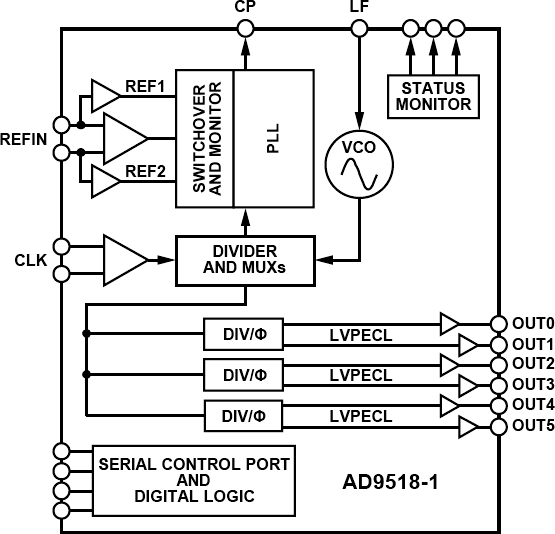

框圖

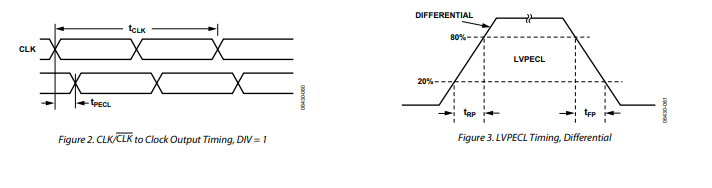

時序圖

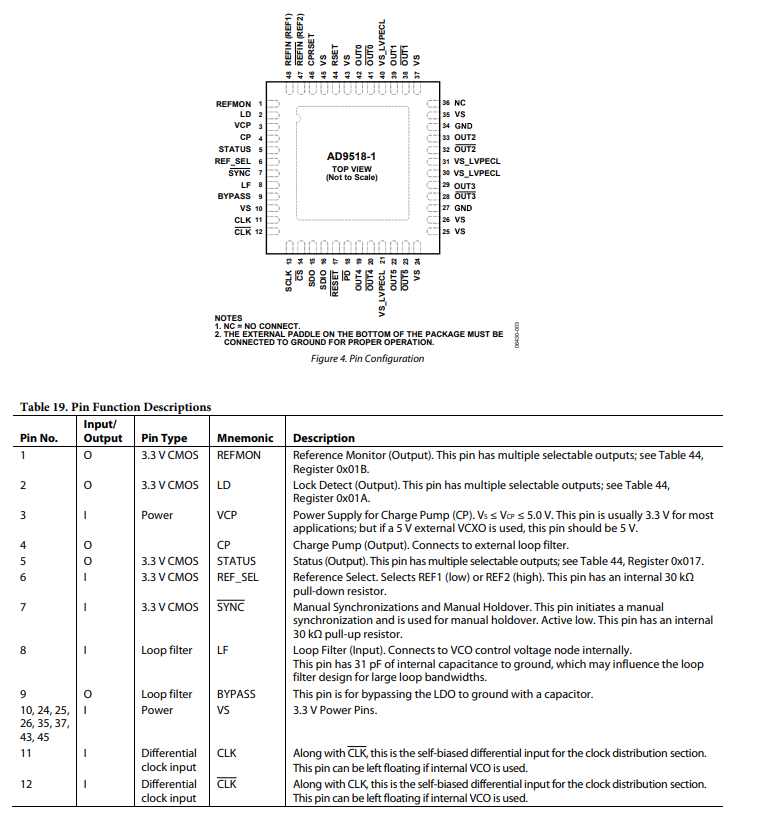

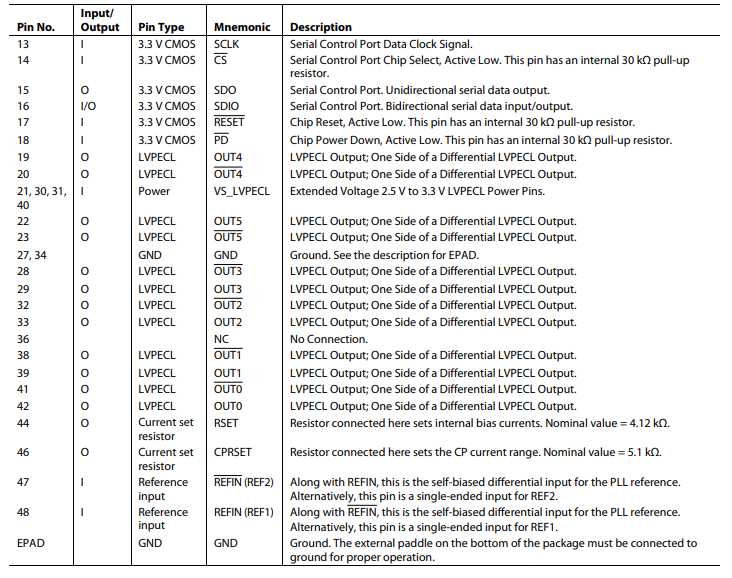

引腳配置描述

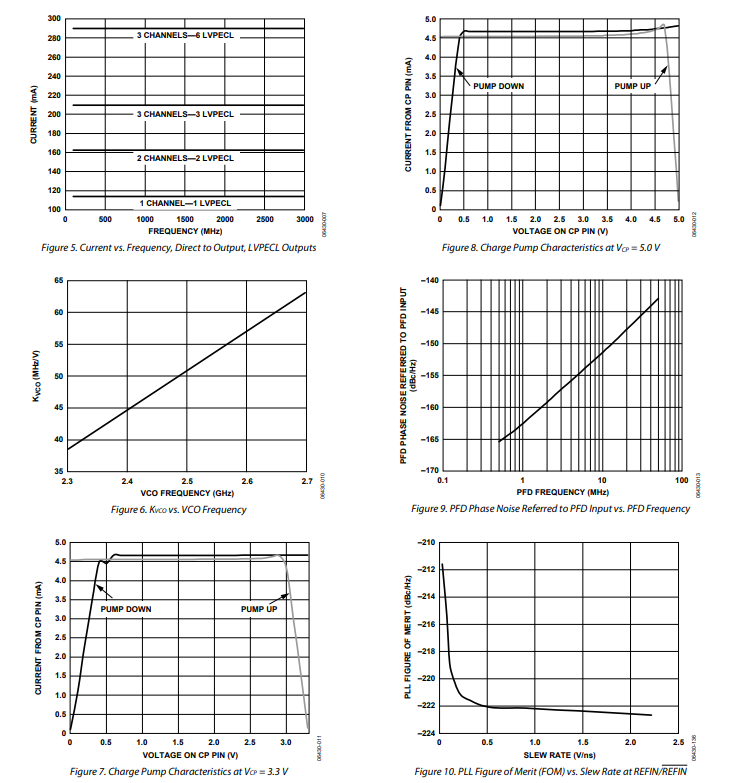

典型性能特征

工作原理

工作配置

AD9518有多種配置方式。這些配置需通過加載控制寄存器來設置（見表42至表49 ）。每個部分或功能都必須通過在相應控制寄存器中單獨設置合適的位來進行編程。

高頻時鐘分配——CLK或外部VCO > 1600 MHz

AD9518的上電默認配置為PLL斷電，且路由分配設置為CLK/CLK輸入通過VCO分頻器連接到分配部分（二分頻/三分頻/四分頻/五分頻/六分頻，詳見表3 ），從而將輸入信號分頻至2.4 GHz。通道分頻器可接受的最大頻率為1600 MHz，因此，高于此頻率的輸入在進入通道分頻器前必須先進行降頻。這種輸入路由方式也可用于較低頻率輸入，但在使用通道分頻器前，最小分頻比為2。

當啟用PLL時，這種路由方式還允許使用頻率低于2400 MHz的外部VCO或VCXO的PLL。在此配置中，內部VCO不使用且處于斷電狀態。外部VCO/VCXO直接接入預分頻器。

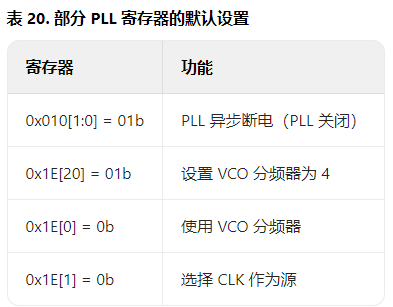

表20中所示的寄存器設置是這些寄存器在上電或復位操作后的默認值。如果在電源啟動或復位后，寄存器內容因先前編程而改變，也可有意將這些寄存器設置為這些默認值。

在對相應寄存器值編程后，必須將寄存器0x232設置為0x01，這些值才能生效。

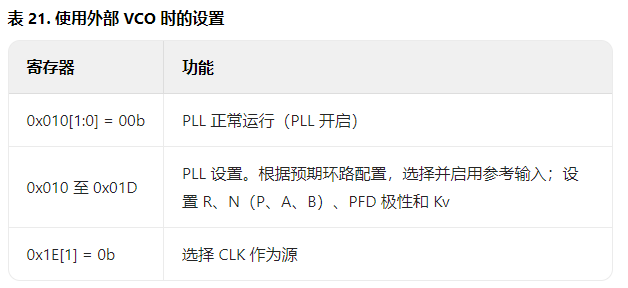

使用帶外部VCO的內部PLL時，必須啟用PLL。

外部VCO需要一個外部環路濾波器，該濾波器必須連接在CP和VCO的調諧引腳之間。此環路濾波器決定了PLL的環路帶寬和穩定性。務必為所用VCO選擇合適的PFD極性。
