OPA462 是一款高電壓 (180V) 和高電流驅動 (45mA) 的運算放大器。該器件的特點是單位增益穩定，且具有 6.5MHz 增益帶寬積。

數據手冊：*附件：OPA462 180V、高帶寬 (6.5MHz)、高壓擺率、單位增益穩定運算放大器技術手冊.pdf

OPA462 在過熱條件下以及電流過載時會受到內部保護。該器件完全可以在 ±6V 至 ±90V 的寬電源電壓范圍內工作或者由 12V 至 180V 的單電源供電工作。狀態標志是漏極開路輸出，使該器件可以將標準低壓邏輯電路作為基準。該高電壓運算放大器具有出色的精度與寬輸出擺幅，而且不存在相似運算放大器中會出現的反相問題。

可以通過啟用/禁用 (E/D) 引腳來禁用輸出。E/D 引腳具有公共回路引腳，可輕松與低壓邏輯電路連接。此類禁用可在不干擾輸入信號路徑的情況下實現，不僅省電，還能保護負載。

OPA462 采用小型暴露金屬焊盤封裝，在工業溫度范圍（–40°C 至 +85°C）內能夠散熱。

特性
? 寬電源電壓范圍：
±6V (12V) 至 ±90V (180V)
? 高輸出負載驅動：IO ±45mA
? 電流限制保護
? 過熱保護
? 狀態標志
? 獨立輸出禁用
? 增益帶寬：6.5MHz
? 壓擺率：32V/μs
? 寬溫度范圍：-40°C 至 +85°C
? 8 引腳 HSOIC (SO PowerPAD?) 封裝

引腳功能和配置

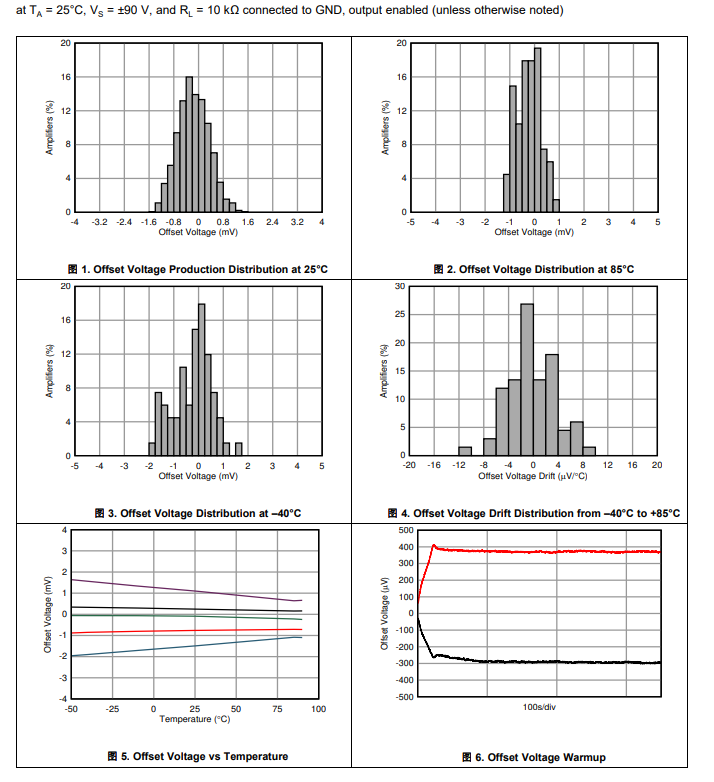

典型特性

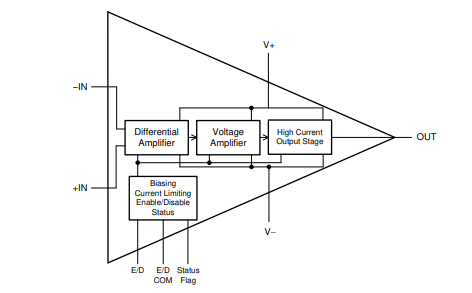

功能方框圖

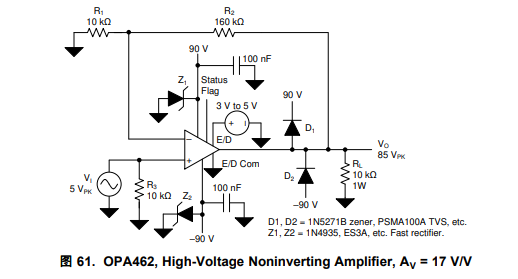

典型應用

應用
? 半導體測試
? 光學模塊
? 實驗室和現場儀表
? 半導體制造
? 多參數患者監護儀
? PC 和筆記本電腦顯示面板
