項目背景

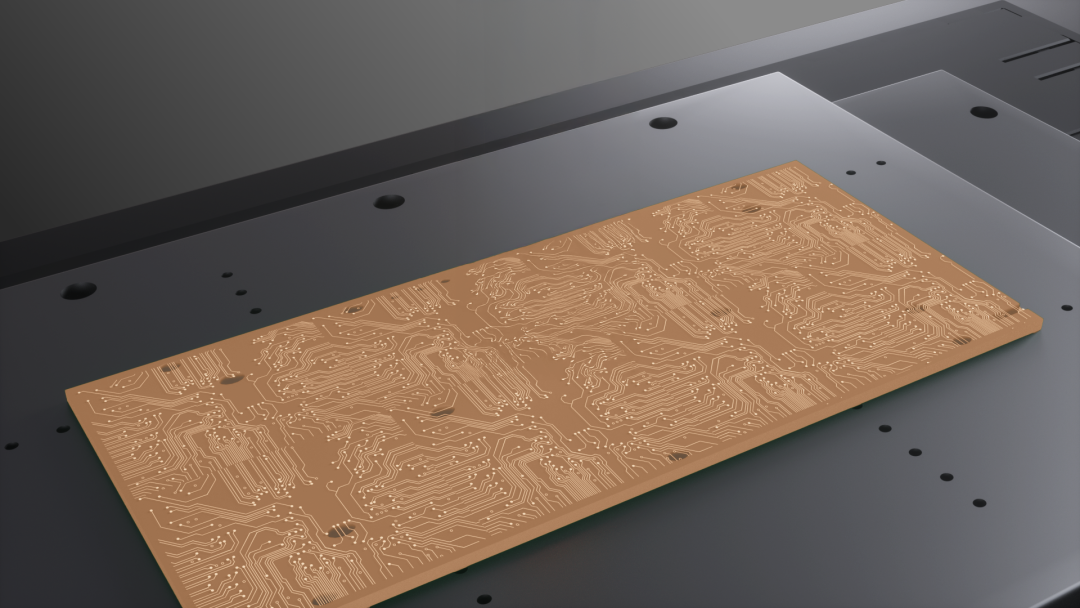

在電子產品的生產制造中，PCB板是電子元器件的支撐體和電氣連接的關鍵，其質量直接影響產品性能。由于PCB板厚度極薄，在機臺上容易出現重疊問題，從而導致廢料的產生。結合機臺運動時存在抖動的情況，傳統的檢測方法無法準確、穩定地檢測出PCB板的多層重疊，進而影響企業的生產效率和產品質量。

深視智能SD-C030是一款經濟型精密激光位移傳感器，具有高精度、高穩定性和豐富通訊方式等優勢，能精確檢測PCB板的厚度變化，從而判斷PCB板是否存在多層重疊現象。

檢測需求

測量項目

PCB板多層重疊

工件厚度

4mm

精度要求

0.05mm

速度要求

200Hz

案例分享

深視智能SD-C030激光位移傳感器的檢測距離為30mm，量程為±5mm，采樣頻率為100-1000Hz，線性度為±0.1%的F.S.，光點直徑為Φ50μm。此外，它還支持RS-485通訊、模擬量電壓/電流輸出等多種通訊方式，方便與上位機進行數據交互。

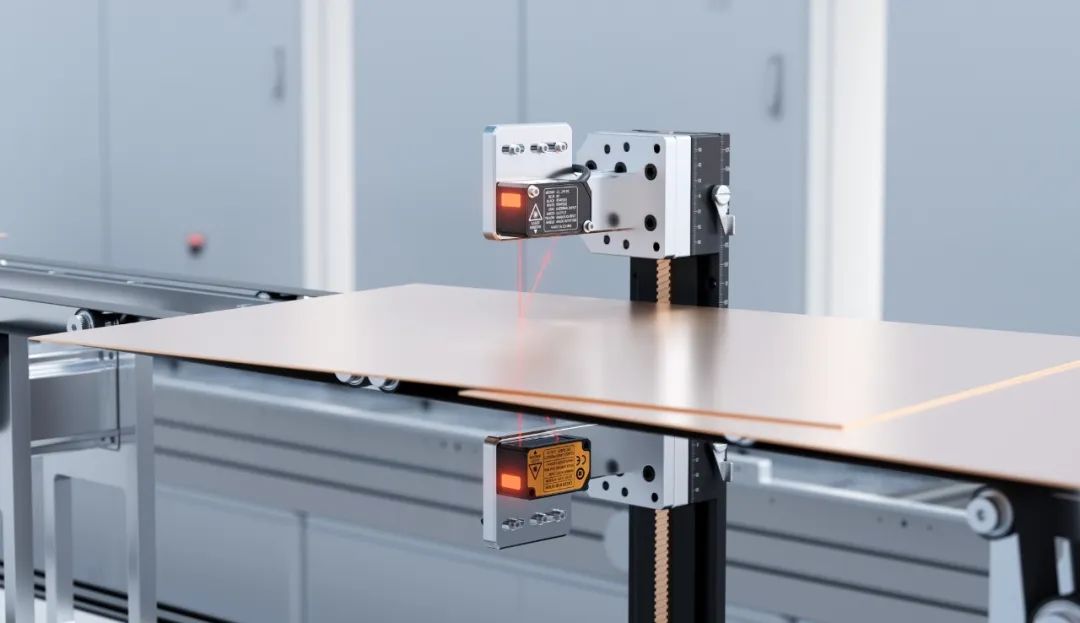

在檢測PCB板多層重疊時，將一對SD-C030激光位移傳感器對射安裝在PCB板生產線的自動送料機上，使其激光束垂直照射在PCB板上。當PCB板通過滾輪運動經過檢測區域，上、下傳感頭以5μm高精度檢測能力和1kHz高采樣頻率實時采集PCB板表面的厚度數據，通過RS485或模擬量傳輸至上位機，判斷產品是否重疊。深視智能SD-C030激光位移傳感器采用超大正面輸出指示燈設計，使操作人員能實時掌握檢測狀態，從而提高生產可視化程度和過程可控性。

當檢測到板厚變化超出設定閾值時，傳感器將觸發聲光報警，有效攔截層壓異常的PCB板進入下道工序，幫助產線人員快速定位和排除故障，為連續化生產提供可靠保障。

深視智能SD-C030激光位移傳感器通過了CE、RoHs、EMC等多項國際認證和標準測試，在高溫、強磁干擾、灰塵等復雜的工業生產環境中長時間穩定工作，保證檢測結果的準確性和一致性。

深視智能SD-C系列激光位移傳感器采用44×25×20mm超緊湊尺寸、輕量化設計，可輕松安裝在狹窄或復雜的機械結構上，滿足企業對設備小型化和集成化的需求。深視智能傳感器推薦

深視智能SD-C系列激光位移傳感器傳感器憑借高精度、高穩定性、多通訊以及小巧體積的優勢，可廣泛應用于自動化生產線上的物體位置檢測、尺寸測量等場景，其快速響應與精準檢測特點，結合易操作維護優勢，能為企業提供及時可靠生產數據，助力優化生產流程、提升生產效率與產品質量，從長期看還能降低企業整體運營成本，提高經濟效益 。
