AM275x 系列高度集成的高性能微控制器基于 Arm Cortex R5F 和 C7x 浮點 DSP 內核。微控制器使原始設備制造商 （OEM） 和原始設計制造商 （ODM） 能夠快速將具有強大軟件支持和豐富用戶界面的設備推向市場。該器件提供了完全集成的混合處理器設計的最大靈活性
*附件：am2754-q1.pdf

主要特點和優勢：

• 與 5 個 McASP 外設的廣泛音頻接口
• 支持系統級連接的外圍設備，如 2 端口千兆以太網、USB、OSPI/QSPI、CAN-FD、UART、SPI 和 GPIO。
• 通過內置的硬件安全模塊 （HSM） 支持最新的網絡安全要求。
• 一個或兩個雙核 R5F 集群，每個集群具有 128KB TCM（每個內核 64KB）和最多兩個 C7x DSP 內核，每個 C7x DSP 具有 2.25MB 的 L2 SRAM，大大減少了對外部存儲器的需求。

特性

• 雙核或四核 Arm Cortex R5F CPU，每個內核運行頻率高達 1GHz
  • 32KB I-Cache，每個 CPU 內核具有 64 位 ECC
    • 4x8KB 關聯
    • 每 64 位的單糾錯、雙糾錯 ECC 保護
  • 32KB D-cache，每個 CPU 內核具有 64 位 ECC
    • 4x8KB 關聯
    • 每 64 位的單糾錯、雙糾錯 ECC 保護
  • 每個內核 64KB 緊密耦合內存 （TCM），具有 32 位 ECC
    • 每 64 位的單糾錯、雙糾錯 ECC 保護
    • 兩個庫，A 和 B，每個庫 32KB
      • 庫 B 分為 B0 和 B1，每個庫 16KB
    • 128KB TCM，用于鎖步模式下的 CPU0
  • 高達 128KB 的遠程 L2 緩存
    • 32B 緩存行
    • 高達 128KB 的 L2 緩存，覆蓋高達 16MB 的可緩存空間
    • 只讀，8 路高速緩存
    • 快速本地復制 （FLC） 支持
  • 對于每個集群，支持鎖步或獨立雙核作
• 單或雙 C7x DSP 內核，每個內核運行頻率高達 1GHz
  • L1 內存架構
    • 每個內核 32KB I-Cache
    • 每個內核 64KB D-Cache
  • L2 內存架構
    • 2.25MB，在 L2 SRAM 上具有 ECC 保護
      • 2MB “主”段
      • 256KB “輔助” 段
  • DSP0 上的矩陣乘法加速器版本 3f （MMA3F）
• 2 個異步音頻采樣率轉換器 （ASRC）
  • 140dB 信噪比 （SNR）
  • 每個 ASRC 最多 8 對輸入和輸出流（總共最多 16 個通道）
  • 輸入和輸出采樣率從 8KHz 到 216KHz
  • 16 位、18 位、20 位、24 位數據輸入/輸出

內存子系統：

• 高達 6MB 的片上共享 SRAM
• 遠程低延遲 L2 緩存 （RL2），軟件可編程，從 SRAM 分配
• 432KB 片上 SRAM，位于 SMS 子系統中
  • 256KB 片上 RAM，在 SMS 子系統中具有 SECDED ECC
  • 176KB 片上 RAM，在 SMS 子系統中具有 SECDED ECC，用于 TI 安全固件
• 2 ×閃存子系統 （FSS），支持高達 166MHz SDR 的八通道串行外設接口 （OSPI），在 1.8V 和 3.3V 下支持高達 166MHz DDR，具有完整的 XIP（就地執行），可用于
  • 1 個 FSS，支持 OSPI OptiFlash 內存技術、固件無線升級 （FOTA） 和動態高級加密標準 （OTFA）
  • 1 個 FSS，支持 OSPI 或 HyperRAM
  • RAM 擴展
• 1 × 8 位多媒體卡/安全數字 （eMMC/SD） 接口
• 5 × 個多通道音頻串行端口 （McASP）
  • 高達 50MHz 的發送和接收時鐘
  • 多達 26 個串行數據引腳，跨 5 個 McASP，具有獨立的 TX 和 RX 時鐘
  • 支持時分多路復用 （TDM）、IC 間聲音 （I2S） 和類似格式
  • 支持?jǐn)?shù)字音頻接口傳輸（SPDIF、IEC60958-1 和 AES-3 格式）
  • 用于發送和接收的 FIFO 緩沖器 （256 字節）
  • 支持音頻參考輸出時鐘
• 8 × 通用異步 RX-TX （UART） 模塊
• 5 ×串行外設接口 （SPI） 控制器
• 8 個 × 內部集成電路 （I2C） 端口
• 5 × 個模塊化控制器局域網 （MCAN） 模塊，支持 CAN-FD
• 3 × 個增強型脈寬調制 （ePWM） 模塊
• 6 × 個增強型捕獲 （ECAP） 模塊
• 1 × 12 位模數轉換器 （ADC），最大采樣率為 4MSPS
• 多達 167 個通用 I/O （GPIO）
• 集成以太網交換機支持（共 2 個外部端口）
  • RMII （10/100） 或 RGMII （10/100/1000）
  • IEEE 1588（附錄 D、附錄 E、附錄 F，帶 802.1AS PTP）
  • 支持 802.1Qav （eAVB）
  • 第 45 條 MDIO PHY 管理
  • 基于 ALE 引擎的數據包分類器，具有 512 個分類器
  • 優先級流控制
  • 四個 CPU 硬件中斷步調
  • 硬件中的 IP/UDP/TCP 校驗和卸載
• USB 2.0 接口
  • 端口可配置為 USB 主機、USB 設備或 USB 雙重角色設備
  • 集成 USB VBUS 檢測
• 硬件安全模塊 （HSM）
  • 專用雙核 ARM Cortex-M4F 安全協處理器，具有專用互連功能，確保安全
  • 用于隔離處理的專用安全 DMA 和 IPC 子系統
• 安全啟動 支持
  • 硬件強制信任根 （RoT）
  • 支持通過備份密鑰切換 RoT
  • 支持接管保護、IP 保護和防回滾保護
• 支持的加密加速
  • 會話感知加密引擎，能夠根據傳入數據流自動切換密鑰材料
  • 支持加密內核
    • AES - 128/192/256 位密鑰大小
    • SHA2 - 224/256/384/512 位支持
    • 帶真隨機數生成器的 DRBG
    • PKA（公鑰加速器）用于協助 RSA/ECC 處理：RSA-4096 位、ECDSA、SM2DSA、Curve25519/448
    • 支持中國加密算法：SM3 和 SM4
  • DMA 支持
• 調試安全性
  • 安全的軟件控制調試訪問
  • 安全感知調試
• 支持可信執行環境 （TEE）
  • 基于 Arm TrustZone 的 TEE
  • 廣泛的防火墻隔離支持
  • 安全看門狗/定時器/IPC
• 安全存儲支持
• 動態加密并支持 XIP 模式下的 OSPI 接口
• 符合功能安全標準 [汽車]
  • 專為功能安全應用而開發
  • 提供文檔以協助 ISO 26262 功能安全系統設計
  • 以 ASIL-D 為目標的系統能力
  • 硬件完整性高達 ASIL-B 目標
  • 安全相關認證
    • ISO 26262 計劃
• 設備管理器支持的電源模式：
  • 積極
  • 待機
  • IO 保留
• 串口
• I2C EEPROM
• OSPI NOR/NAND 閃存
• SD 卡
• eMMC 系列
• USB（主機）大容量存儲
• 從外部主機（DFU 模式）啟動 USB（設備）
• 以太網
• 符合 AEC-Q100 標準，適用于汽車應用
• 16nm FinFET 技術
• 15.8mm x 15.8mm，0.8mm 間距 361 引腳 FCCSP

參數

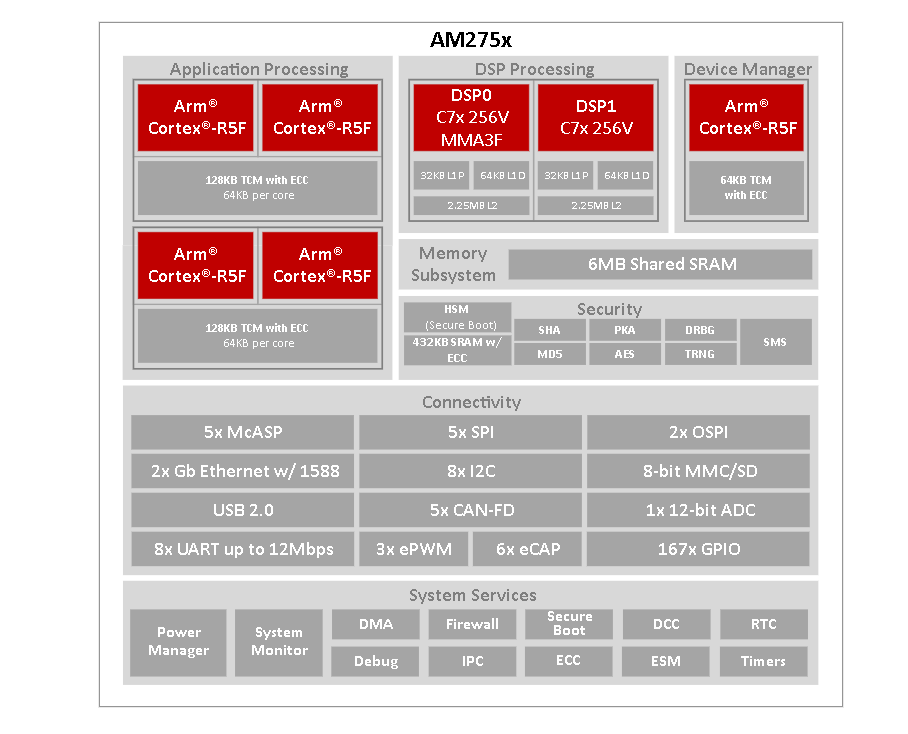

方框圖

1. 概述

• ?產品系列?：AM2754, AM2754-Q1, AM2752, AM2752-Q1
• ?技術特點?：集成Ethernet Switch，支持AEC-Q100汽車級應用，采用16nm FinFET技術。
• ?封裝信息?：FCCSP封裝，尺寸為15.8mm x 15.8mm，0.8mm引腳間距，361個引腳。

2. 核心與處理器

• ?Arm Cortex-R5F?：四核或雙核處理器，具有ECC功能的TCM（緊耦合內存）。
• ? 硬件安全模塊（HSM） ?：支持加密加速和安全功能。
• ?設備管理器?：包含單核WKUP_R5F處理器，用于低功耗模式。

3. 內存與存儲

• ?SRAM?：432KB，帶ECC功能。
• ?TCM?：128KB或256KB，帶ECC功能。
• ?共享內存?：最多可達6MB OCSRAM。

4. 接口與通信

• ?Ethernet?：集成2個外部端口的Ethernet Switch。
• ?USB?：集成USB 2.0控制器，帶PHY。
• ?多媒體接口?：Media Local Bus (MOST50) 接口。
• ?串行通信?：多個UART、SPI、I2C、MCASP（多通道音頻串行端口）接口。
• ?CAN?：支持CAN總線通信。

5. 電源管理

• ?多電源域?：支持不同電壓域（如1.8V和3.3V）的IO供電。
• ?電源監控?：多個VMON引腳用于監控電源電壓。

6. 安全特性

• ?功能安全?：支持功能安全要求，具有錯誤信號模塊（ESM）。
• ?加密加速?：集成C7x DSP核心，支持加密算法。

7. 封裝與溫度等級

• ?封裝類型?：ANJ（FCCSP）
• ?溫度等級?：
  • 工業級：-40°C至105°C
  • 汽車級：-40°C至125°C（AM2754-Q1, AM2752-Q1）

8. 開發支持

• ?工具鏈?：支持TI提供的開發工具和軟件。
• ?文檔?：提供詳細的技術參考手冊和應用指南。

9. 應用領域

• ?汽車電子?：高級駕駛輔助系統（ADAS）、車載娛樂系統等。
• ?工業控制?：自動化設備、工業通信等。

AM2754-Q1是一款高性能、多功能的汽車級處理器，集成了Ethernet Switch、USB控制器、多媒體接口以及多種串行通信接口。它支持AEC-Q100標準，適用于汽車電子和工業控制等領域，具備強大的處理能力和豐富的接口資源。
