BUF634A 器件是一款高性能、高保真的開環緩沖器，能夠驅動 250mA 的輸出電流。BUF634A 是一款 36V 的器件，可通過改變 V– 與 BW 引腳之間的外部電阻器值在 35MHz 至 210MHz 范圍內調節帶寬。

數據手冊：*附件：BUF634A 210MHz、250mA高速緩沖器技術手冊.pdf

BUF634A 器件可用作獨立開環驅動器，也可以在精密運算放大器的反饋環路內部使用，以便為高精度驅動器和大輸出電流驅動器提供更高的容性負載驅動能力。

對于低功耗應用，BUF634A 器件具有 1.5mA 的工作靜態電流以及 250mA 的輸出、3750V/μs 的壓擺率和 35MHz 帶寬。此器件在帶寬為 210MHz 的寬帶寬模式下消耗 8.5mA 的靜態電流。BUF634A 通過其輸出級中的內部電流限制以及熱關斷受到全面保護，因而非常耐用且易于使用。

BUF634A 器件可在 –40°C 至 +125°C 的工業溫度范圍內正常運行。BUF634A 可采用三種封裝：D (SOIC)、DRB (VSON) 和 DDA (HSOIC)。DRB (VSON) 和 DDA (HSOIC) 封裝的底部具有散熱焊盤，因此具有出色的熱性能。DRB 封裝的外形尺寸非常小，只有 3.0mm × 3.0mm，這使得該器件非常適合便攜式和尺寸受限的應用。

特性
? 引腳選擇帶寬：35MHz 至 210MHz
? 高輸出電流：250mA
? 壓擺率：3750V/μs
? 低靜態電流：1.5mA (35MHz BW)
? 寬電源電壓范圍：±2.25V 至 ±18V
? 內部輸出電流限制
? 熱關斷保護
? 提供帶散熱焊盤的封裝
? 工作溫度范圍：
–40°C 至 +125°C

引腳功能和配置

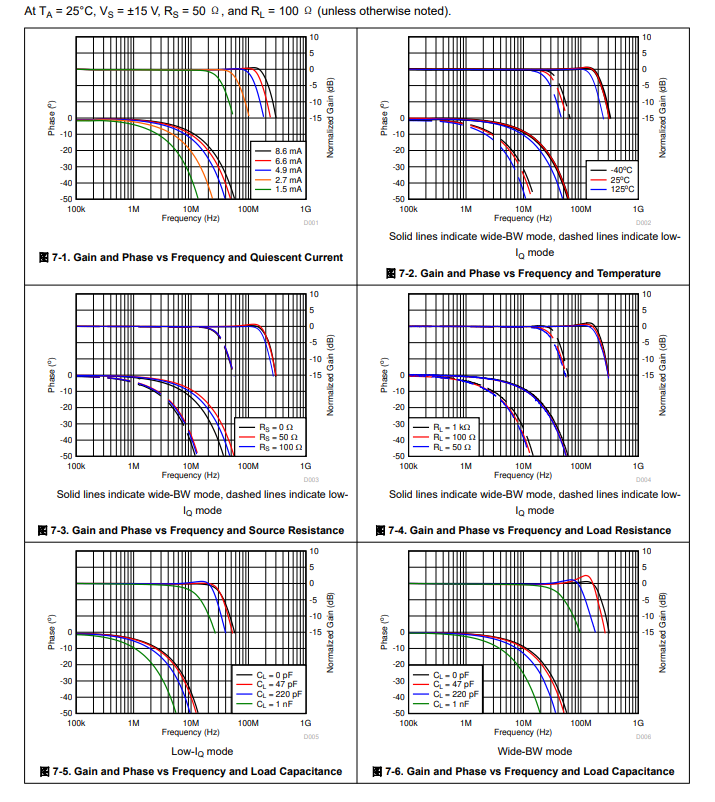

典型特性

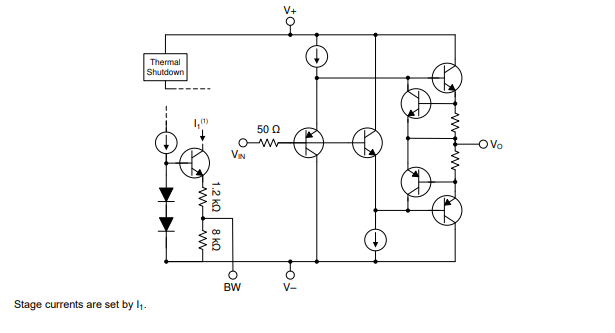

功能方框圖

應用
? 存儲器、半導體測試儀
? 測試設備
? 耳機驅動器
? 飛行控制系統
? 容性負載驅動器
? 閥驅動器、電磁驅動器
? 線路驅動器
