通過重命名Pin Number功能，可以快速、批量得更改和指定焊盤編號排列方向，極大地方便設計人員調整焊盤編號，從而降低設計錯誤的風險。例如，在處理BGA、QFN等多引腳封裝，該功能能夠高效地實現焊盤編號的批量修改或按特定方向重新排列，顯著提升設計效率。

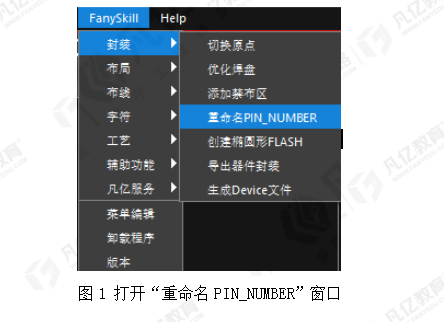

1、在菜單欄中點擊"FanySkill-封裝-重命名PIN_NUMBER"選項，如圖1所示。

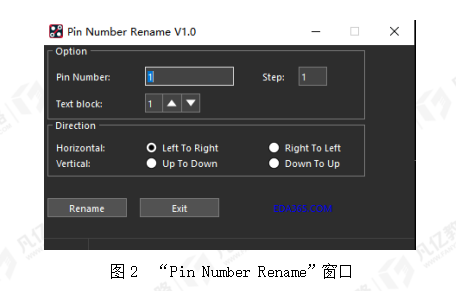

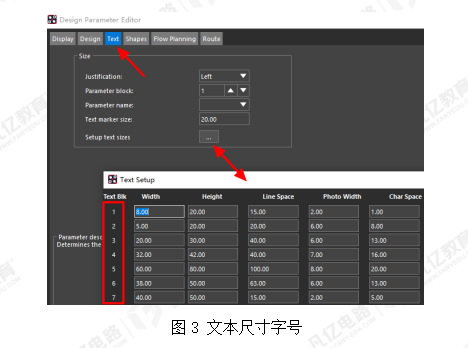

2、在彈出的“Pin Number Rename”彈窗中，如圖2所示，“Pin Number”選項填寫開始編號，例如填1就是從1號引腳號開始編號，“Step”選項是每次遞增數字，填2每個編號遞增兩個號碼，例如“1、3、5、7、9...”，“Text block”選項是應用的字體，對應Allegro軟件中“Design Parameter Editor-Text”彈窗中設置的文本尺寸字號，如圖3所示，“Direction”選項是編號方向，可以從左到右依次遞增開始編號，或是從下到上開始編號，填寫好參數點擊“Rename”按鈕激活光標，框選需要編號的焊盤，即將按參數照指開始重命名pin-nunmber。

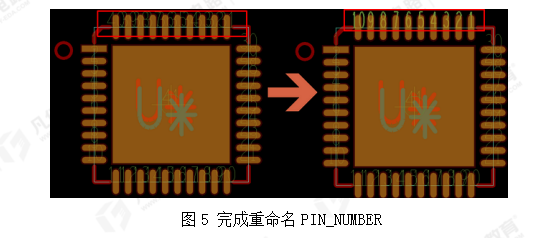

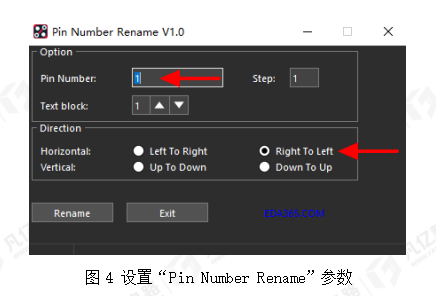

3、例如下列所示，打開一個QFN封裝，需要將上面一行焊盤編號改為1號開始從右向左排列，如圖4所示，“Step”選項填1，“Direction”選項選“Right To Left”從右項左選項，點擊“Rename”框選到目標焊盤，焊盤的Pin Number更改完成，如圖5所示。
