背景

新能源產業發展需求

“雙碳” 目標推進：在 “雙碳” 目標的大背景下，新能源發電裝機容量快速增長，其中分布式光伏和儲能項目作為重要的新能源利用形式，得到了廣泛的應用和推廣。

能源轉型需求：傳統能源向清潔能源轉型，分布式光伏和儲能項目的建設有助于提高能源供應的多樣性和靈活性，減少對傳統化石能源的依賴。

電能質量問題突出

間歇性電源特性：分布式光伏發電具有間歇性和波動性的特點，受天氣、季節等自然因素影響較大。儲能系統在充放電過程中也會產生功率變化，這些都會導致電網電壓、頻率等電能質量參數的波動。

電力電子設備應用：分布式光伏和儲能項目中大量使用電力電子設備，如光伏逆變器、儲能變流器等。這些設備在運行過程中會產生諧波、間諧波等電能質量問題，影響電網的穩定性和電能質量。

電網接入要求嚴格

相關標準規范：為了保障電網的安全穩定運行，國家和行業制定了一系列關于分布式電源接入電網的技術標準和規范，對電能質量指標提出了嚴格的要求。如 Q/GDW1480-2015《分布式電源接入電網技術規定》等標準，規定了分布式電源并網的電能質量要求，包括電壓偏差、頻率偏差、諧波、電壓波動和閃變等。

電網安全穩定運行：分布式光伏和儲能項目接入電網后，需要確保其對電網的影響在可接受的范圍內，以保障電網的安全穩定運行。通過使用電能質量監測裝置，可以實時監測電能質量參數，及時發現和解決潛在的電能質量問題，滿足電網接入要求。

產品介紹

APView400 電能質量在線監測裝置采用了高性能多核平臺和嵌入式操作系統。遵照 IEC 61000-4-30《測試和測量技術-電能質量測量方法》中規定的各電能質量指標的測量方 法進行測量，集諧波分析、波形采樣、電壓暫降/暫升/中斷、閃變監測、電壓不平衡度監測、 事件記錄、測量控制等功能為一體。

應用場景

裝置在電能質量指標參數測量方法的標準化和指標參數 的測量精度以及時鐘同步、事件告警功能等各個方面均達到了國家標準 A類要求，能夠滿 足 35kV及以下供電系統電能質量監測的要求,廣泛適用于化工、鋼鐵、冶金、醫院、數據中心、交通建筑等行業的電能質量監測。

產品主要功能

1.實時電壓電流/功率/電能顯示

2.電壓偏差，頻率偏差

3.2-63次諧波電壓/電流，0.5-62.5次間諧波電壓/電流4.電壓暫升，暫降，中斷，電壓電流瞬態

5.事件記錄，故障錄波

6.PQDIF文件存儲

7.Webserver功能

8.可選IEC61850通訊協議

產品優勢

記錄存儲功能

可對監測點數據實時保存，1MIN數據(大值、小值、平均值、95%概率大值、均方根值)在裝置上長保存時間為90天，之后按“先出"原則更新。

通訊功能

2個RS485串行通訊接口，支持MODBUS-RTU協議，能夠讀取所有被測量參數，且支持IRIG-B碼對時;提供2個以太網接口，支持MODBUS-TCP、IEC61850 MMS、FTP，能夠讀取所有被測量參數。

告警功能

可根據用戶設定的穩態、暫態、瞬態的各項電能質量指標的限值，啟動告警功能。當某一告警觸發時，裝置會記錄事件記錄并觸發錄波。

錄波功能

裝置對每個告警事件都能觸發錄波，并提供手動觸發錄波、定時觸發錄波和上位機觸發錄波功能。

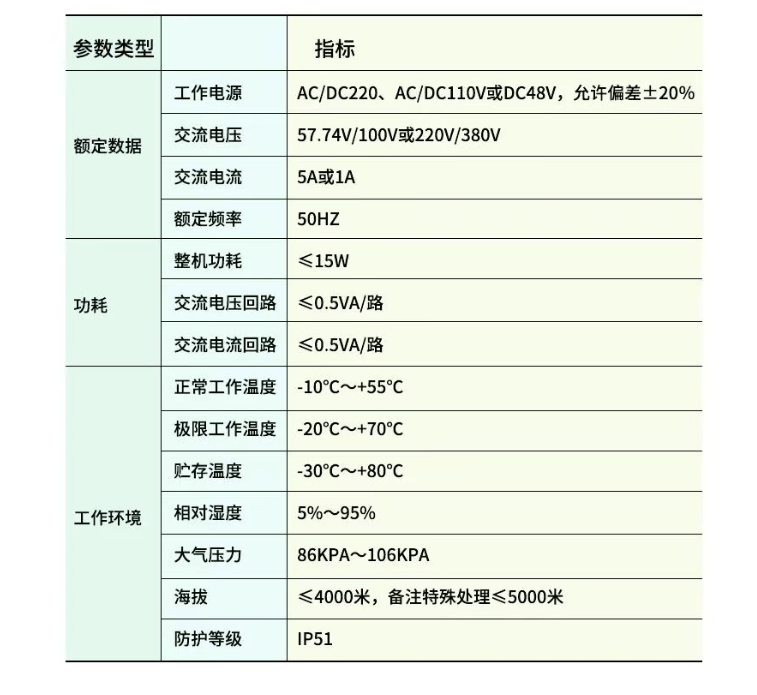

技術參數

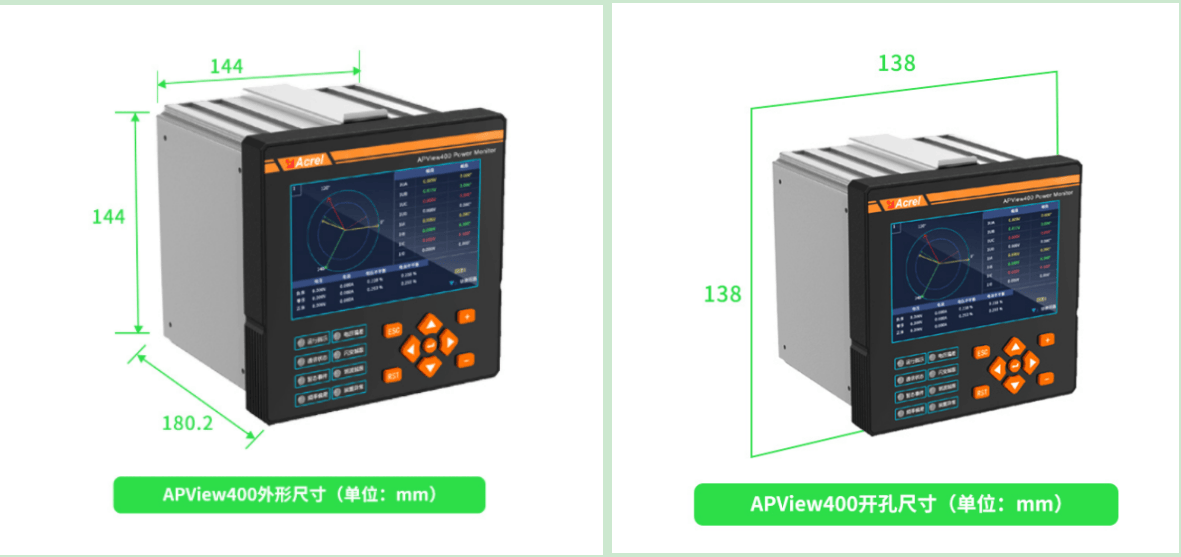

外形尺寸

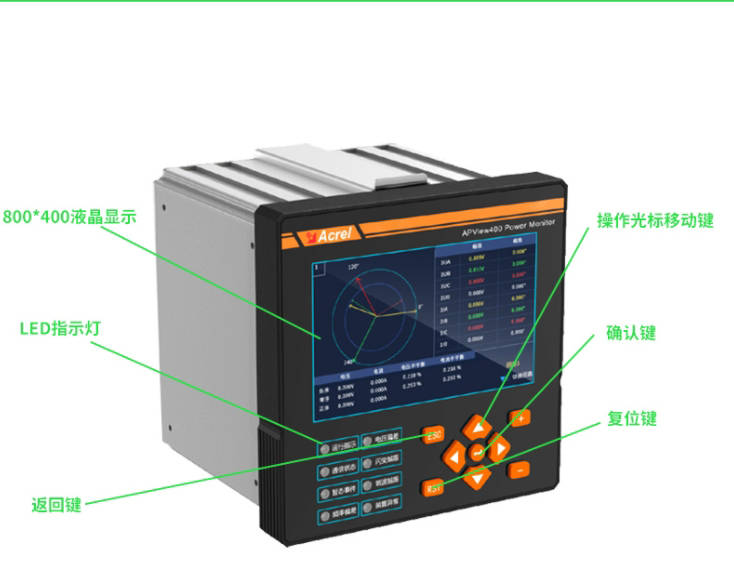

人機界面

功能界面

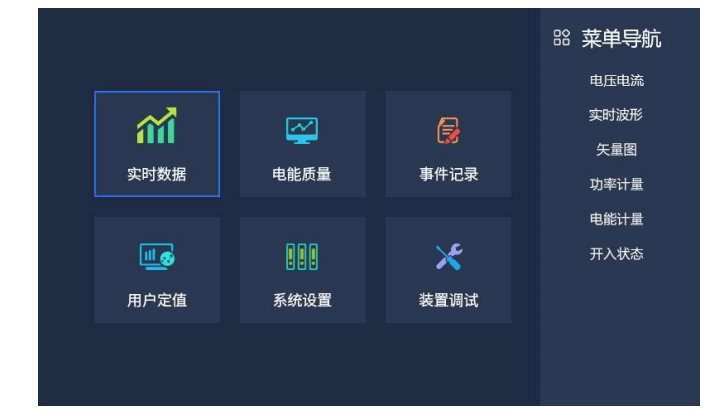

主菜單設有"實時數據"、"電能質量"、"事件記錄"、"用戶定值"、"系統設置"、"裝置調試 "等 6 個子菜單，當選中某一子菜單時會有藍色選擇框出現并顯示高亮，同時在右側"菜單導 航"欄顯示該子菜單的下屬菜單內容。此時，再按確認鍵即可進入該子菜單。

主頁面

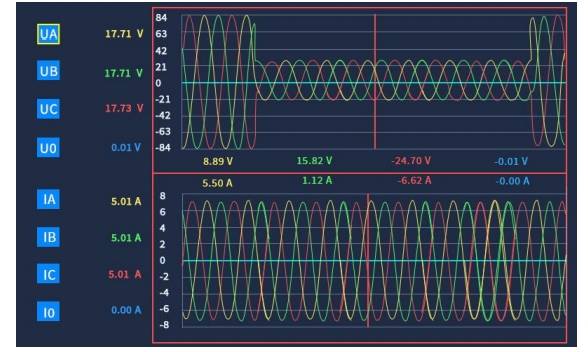

在主菜單選擇"實時數據"菜單進入實時數據界面。實時數據菜單主要有"電壓電流"、" 實時波形"、"矢量圖"、"功率計量"、"電能計量"、"開入狀態"六個子菜單。

實時數據

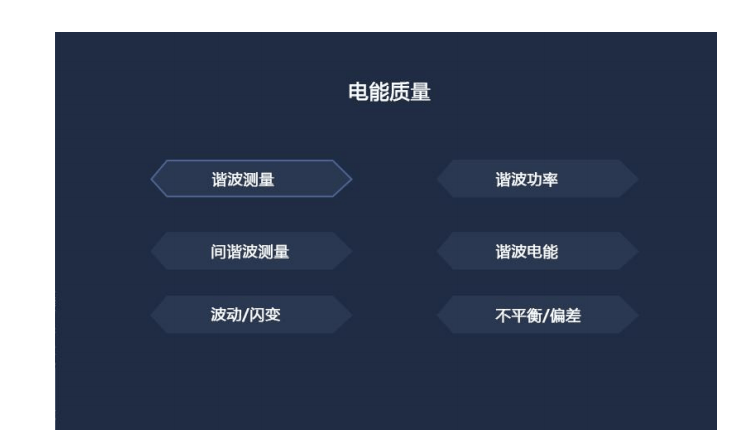

在主菜單選擇"電能質量"菜單進入電能質量界面。電能質量子菜單主要有"諧波測量"、" 諧波功率"、"間諧波測量"、"諧波電能"、"波動/閃變"、"不平衡/偏差"六個子菜單。

電能質量

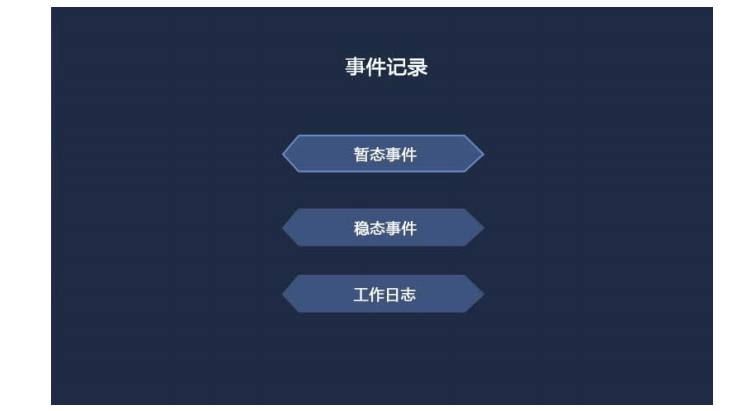

在主菜單選擇"事件記錄"菜單進入事件記錄界面。"事件記錄"菜單有"暫態事件"、"穩態 事件"、"工作日記"三個子菜單。

事件記錄

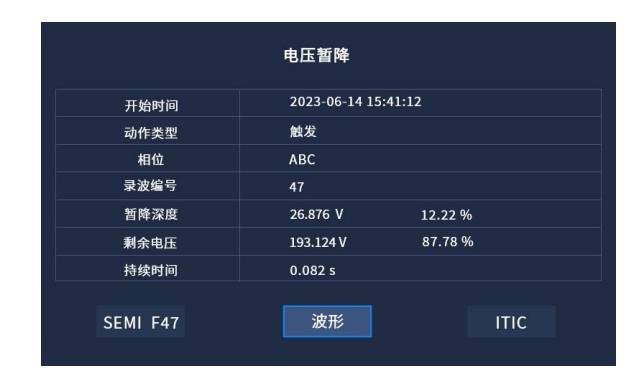

暫態事件"菜單顯示包含電壓暫升、電壓暫降、電壓短時中斷、沖擊電流等暫態事件和 電壓瞬態/電流瞬態兩類瞬態事件。

電能質量-暫態事件

電能質量-暫態事件

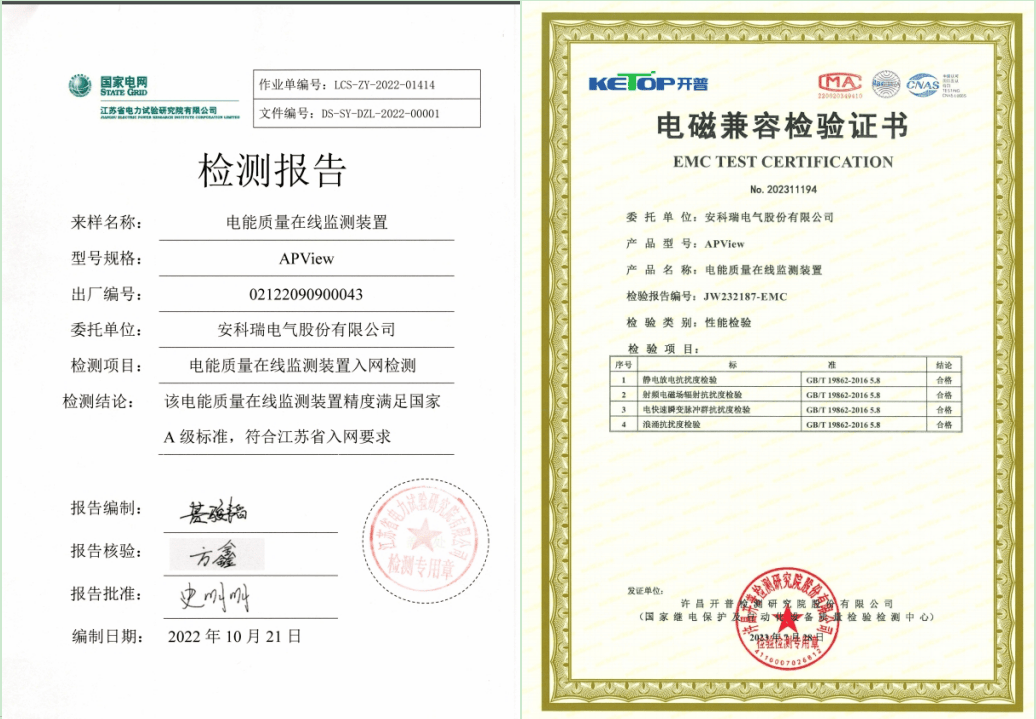

相關檢測報告

典型應用場景解析

光伏電站并網點監測

浙江某50MW農光互補項目：通過持續監測發現逆變器17次諧波超標（THDi達8.7%），指導加裝濾波裝置后降至3.2%

設備內置的PRC-026合規性校驗?zāi)K自動生成國標格式報告

海上風電場集電系統

江蘇如東100MW項目：實時捕捉臺風期5.2%的電壓波動，觸發SVG動態補償裝置動作

獨創的振動防護設計（IP65防護+寬溫工作-40~70℃）適應海上高鹽霧環境

儲能電站運行評估

青海電網側儲能項目：記錄鋰電池組1.2ms級電壓暫降事件，結合BMS數據定位PCS切換故障

電能質量數據與SCADA系統深度集成，實現充放電策略優化
