MSPM0G150x 微控制器 （MCU） 是 MSP 高度集成、超低功耗 32 位 MCU 系列的一部分，該系列基于增強型 Arm Cortex-M0+ 32 位內核平臺，運行頻率高達 80MHz。這些成本優化的 MCU 提供高性能模擬外設集成，支持 -40°C 至 125°C 的擴展溫度范圍，并在 1.62 V 至 3.6 V 的電源電壓范圍內工作。
*附件：mspm0g1505.pdf

MSPM0G150x 器件提供高達 128KB 的嵌入式閃存程序存儲器，具有內置糾錯碼 （ECC） 和高達 32KB 的 SRAM，具有硬件奇偶校驗選項。這些 MCU 還集成了存儲器保護單元、7 通道 DMA、數學加速器和各種高性能模擬外設，例如兩個 12 位 4 Msps ADC、可配置的內部共享電壓基準、一個 12 位 1 Msps DAC、三個帶內置參考 DAC 的高速比較器、兩個具有可編程增益的零漂移零交越運算放大器和一個通用放大器。這些器件還提供智能數字外設，如兩個 16 位高級控制定時器、五個通用定時器（其中 1 個用于 QEI 接口的 16 位通用定時器、兩個用于待機模式的 16 位通用定時器和一個 32 位通用定時器）、2 個窗口式看門狗定時器以及 1 個具有鬧鐘和日歷模式的 RTC。這些器件提供數據完整性和加密外設（AES、CRC、TRNG）和增強的通信接口（4 個 UART、2 個 I2C、2 個 SPI）。

TI MSPM0 系列低功耗 MCU 由具有不同模擬和數字集成程度的器件組成，使客戶能夠找到滿足其項目需求的 MCU。MSPM0 MCU 平臺將 Arm Cortex-M0+ 平臺與整體超低功耗系統架構相結合，使系統設計人員能夠在降低能耗的同時提高性能。

MSPM0G150x MCU 由廣泛的硬件和軟件生態系統提供支持，并提供參考設計和代碼示例，以快速啟動設計。開發套件包括可供購買的 LaunchPad。TI 還提供免費的 MSP 軟件開發套件 （SDK），該套件作為 TI 資源瀏覽器中 Code Composer Studio? IDE 桌面和云版本的組件提供。MSPM0 MCU 還得到了廣泛的在線宣傳資料、MSP Academy 培訓以及通過 TI E2E? 支持論壇提供的在線支持。

特性

• 核心
  • Arm 32 位 Cortex-M0+ CPU，帶內存保護單元，頻率高達 80MHz
• 功能安全 質量管理
  • 提供功能安全手冊和 FMEDA，以幫助進行功能安全系統設計
• 作特性
  • 擴展溫度：–40°C 至 125°C
  • 寬電源電壓范圍：1.62V 至 3.6V
• 記憶
  • 高達 128KB 的閃存，帶糾錯碼 （ECC）
  • 高達 32KB 的 SRAM，具有硬件奇偶校驗
• 高性能模擬外設
  • 兩個同步采樣 12 位 4Msps 模數轉換器 （ADC），具有多達 17 個外部通道
    • 14 位有效分辨率 （250ksps），帶硬件平均
  • 一個 12 位 1Msps 數模轉換器，集成輸出緩沖器 （DAC）
  • 兩個零漂移零交越斬波運算放大器 （OPA）
    • 0.5μV/°C 漂移，帶斬波
    • 集成可編程增益級，高達 32 倍
  • 一個通用放大器 （GPAMP）
  • 三個帶 8 位參考 DAC 的高速比較器 （COMP）
    • 高速模式下的傳播延遲為 32ns
    • 支持低至 0.7μA 的低功耗模式作
  • ADC、OPA、COMP 和 DAC 之間的可編程模擬連接
  • 可配置的 1.4V 或 2.5V 內部共享電壓基準 （VREF）
  • 集成溫度傳感器
  • 集成電源監視器
• 優化的低功耗模式
  • 運行：101μA/MHz （CoreMark）
  • 休眠電流：4MHz 時為 487μA
  • 停止：47kHz 時為 32μA
  • 待機：1.5μA，具有 RTC 和 SRAM 保持
  • 關斷：80nA，具有 IO 喚醒功能
• 智能數字外設
  • 7 通道 DMA 控制器
  • Math accelerator 支持 DIV、SQRT、MAC 和 TRIG 計算
  • 7 個定時器，支持多達 22 個 PWM 通道
    • 1 個 16 位通用定時器
    • 1 個 16 位通用定時器支持 QEI
    • 兩個 16 位通用定時器支持在 STANDBY 模式下的低功耗作
    • 一個 32 位高分辨率通用定時器
    • 兩個 16 位高級定時器，帶死區支持多達 12 個 PWM 通道
  • 兩個窗口看門狗計時器
  • 帶鬧鐘和日歷模式的 RTC
• 增強的通信接口
  • 四個 UART 接口;1 個支持 LIN、IrDA、DALI、Smart Card、Manchester，3 個支持在 STANDBY 模式下的低功耗運行
  • 兩個 I2C 接口支持高達 FM+ （1Mbit/s）、SMBus/PMBus 和從 STOP 模式喚醒
  • 兩個 SPI，一個 SPI 支持高達 32Mbits/s
• 時鐘系統
  • 內部 4MHz 至 32MHz 振蕩器，精度高達 ±1.2% （SYSOSC）
  • 高達 80MHz 的鎖相環 （PLL）
  • 內部 32kHz 低頻振蕩器 （LFOSC），精度為 ±3%
  • 外部 4MHz 至 48MHz 晶體振蕩器 （HFXT）
  • 外部 32kHz 晶體振蕩器 （LFXT）
  • 外部時鐘輸入
• 數據完整性和加密
  • 循環冗余校驗器（CRC-16、CRC-32）
  • 真隨機數生成器 （TRNG）
  • 使用 128 位或 256 位密鑰的 AES 加密
• 靈活的 I/O 功能
  • 多達 60 個 GPIO
    • 兩個 5V 容限 IO
    • 兩個驅動強度為 20mA 的高驅動 IO
• 開發支持
  • 2 引腳串行線調試 （SWD）
• 套餐選項
  • 64 引腳 LQFP
  • 48 引腳 LQFP、VQFN
  • 32 引腳 VQFN
  • 32 引腳和 28 引腳 VSSOP
  • 28 引腳 WCSP
  • 24 引腳 VQFN
• 家庭成員（另請參閱設備比較）
  • MSPM0G1505：32KB 閃存，16KB RAM
  • MSPM0G1506：64KB 閃存，32KB RAM
  • MSPM0G1507：128KB 閃存，32KB RAM
• 開發工具包和軟件（另請參閱工具和軟件）
  • LP-MSPM0G3507 LaunchPad? 開發套件
  • MSP 軟件開發工具包 （SDK）

參數

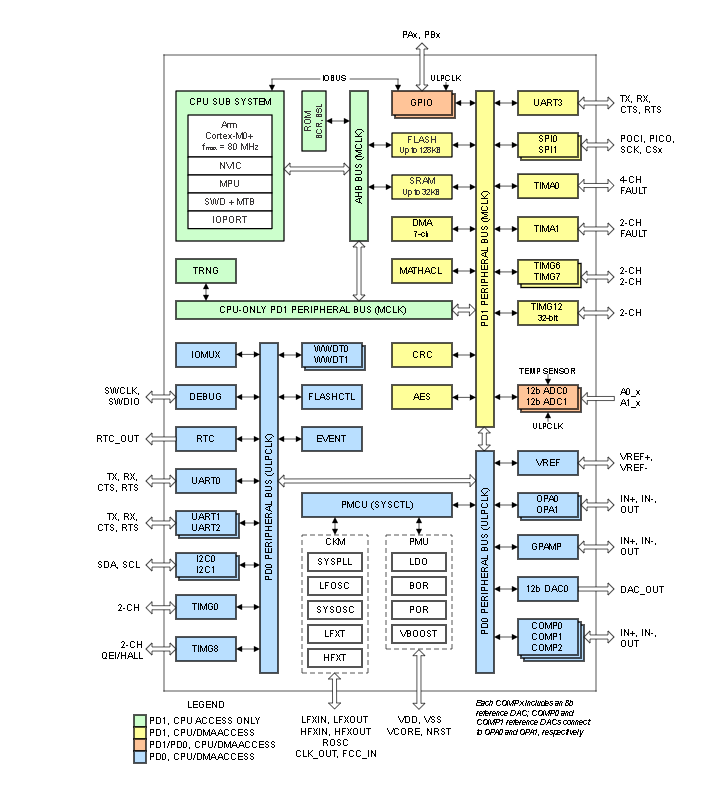

方框圖

1. 主要特性

• ?核心?：Arm? 32-bit Cortex?-M0+ CPU，頻率高達80 MHz，帶內存保護單元。
• ?功能安全?：提供功能安全手冊和FMEDA，支持功能安全系統設計。
• ?溫度范圍?：擴展溫度范圍，支持-40°C至125°C。
• ?供電電壓?：寬供電電壓范圍，1.62 V至3.6 V。
• ?閃存與SRAM?：
  • MSPM0G1505：32KB閃存，16KB SRAM
  • MSPM0G1506：64KB閃存，32KB SRAM
  • MSPM0G1507：128KB閃存，32KB SRAM
• ?低功耗模式?：
  • 運行模式（RUN）：101 μA/MHz（CoreMark）
  • 睡眠模式（SLEEP）：487 μA @ 4 MHz
  • 停止模式（STOP）：47 μA @ 32 kHz
  • 待機模式（STANDBY）：1.5 μA（帶RTC和SRAM保留）
  • 關機模式（SHUTDOWN）：70 nA（帶IO喚醒功能）

2. 模擬外設

• ?ADC?：兩個12位、4 Msps的ADC，支持同時采樣。
• ?DAC?：一個12位、1 Msps的DAC。
• ?比較器?：三個高速比較器，帶內置參考DAC。
• ?運算放大器?：兩個零漂移、零交叉斬波運算放大器。
• ?通用放大器?：一個通用放大器（GPAMP）。
• ?溫度傳感器?：集成溫度傳感器。

3. 數字外設

• ?DMA?：7通道DMA控制器，支持多種數據傳輸模式。
• ?定時器?：七個定時器，支持多達22個PWM通道。
• ?通信接口?：
  • 四個UART接口，其中一個支持LIN、IrDA、DALI等。
  • 兩個I2C接口，支持FM+（高達1 Mbit/s）。
  • 兩個SPI接口，其中一個支持高達32 Mbit/s。
• ?看門狗定時器?：兩個窗口看門狗定時器。
• ?RTC?：帶鬧鐘和日歷模式的RTC。

4. 數據完整性與加密

• ?CRC?：循環冗余校驗（CRC-16, CRC-32）。
• ?TRNG?：真隨機數生成器。
• ?AES?：AES加密模塊，支持128位和256位加密密鑰。

5. 開發支持

• ?調試接口?：2針串行線調試（SWD）。
• ?封裝選項?：
  • 64引腳LQFP
  • 48引腳LQFP/VQFN
  • 32引腳VQFN
  • 28引腳VSSOP
  • 24引腳VQFN
  • 28引腳WCSP
• ?開發套件和軟件?：
  • LP-MSPM0G3507 LaunchPad?開發套件
  • MSP Software Development Kit（SDK）

6. 應用領域

• 汽車電子
• 工業自動化
• 電機控制
• 電源管理
• 其他需要高性能模擬和數字集成的應用
