AM68系列 通用 SoC,具有雙核 64 位 Arm Cortex-A72、顯卡、1 端口 PCIe Gen3、USB3.0數據手冊

科技綠洲 ? 2025-04-15 14:41 ? 次閱讀

AM68 可擴展處理器系列基于進化的 Jacinto? 7 架構,針對智能視覺相機和通用計算應用,并建立在 TI 在視覺處理器市場領導地位十多年積累的廣泛市場知識之上。AM68x 系列專為工廠自動化、樓宇自動化和其他市場中的各種成本敏感型高性能計算應用而構建。
*附件:am68.pdf

AM68 以行業領先的功耗/性能比為傳統和深度學習算法提供高性能計算技術,并具有高水平的系統集成度,可實現高級視覺相機應用的可擴展性和更低的成本。關鍵內核包括用于通用計算的最新 ArmGPU 處理器、具有標量和矢量內核的下一代 DSP、專用深度學習和傳統算法加速器、集成的下一代成像子系統 (ISP)、視頻編解碼器和隔離的 MCU 島。所有這些都受到工業級安全和安保硬件加速器的保護。

通用計算內核和集成概述:Arm? Cortex-A72? 的獨立雙核集群配置有助于多作系統應用,對軟件管理程序的需求最小。多達兩個 Arm? Cortex-R5F? 子系統支持低級時序關鍵型處理任務,使 Arm? Cortex-A72? 內核不受應用干擾。TI 的第 7 代 ISP 以現有的世界級 ISP 為基礎,具有處理更廣泛傳感器套件的靈活性、對更高位深度的支持以及針對分析應用的功能。集成的診斷和安全功能支持高達 SIL-2 級別的作,而集成的安全功能可保護數據免受現代攻擊。CSI2.0 端口支持多傳感器輸入。

關鍵性能內核概述:C7000? DSP 下一代內核 (“C7x”) 將 TI 業界領先的 DSP 和 EVE 內核組合到一個更高性能的內核中,并增加了浮點矢量計算功能,從而在簡化軟件編程的同時實現對傳統代碼的向后兼容性。全新的“MMA”深度學習加速器即使在 105°C 和 125°C 的最壞結溫下工作,也能在業內最低的功率范圍內實現高達 8 萬億次每秒運算 (TOPS) 的性能。 專用的 Vision 硬件加速器提供 Vision 預處理,而不會影響系統性能。C7x/MMA 內核僅適用于 AM68 類處理器中的深度學習功能。

特性
處理器內核:

  • 高達雙 64 位 Arm Cortex-A72 微處理器子系統,頻率高達 2GHz
    • 每個雙核 Cortex-A72 群集 1MB 共享 L2 緩存
    • 每個 Cortex-A72 內核 32KB L1 D-Cache 和 48KB L1 I-Cache
  • 深度學習加速器:
    • 高達 8 萬億次每秒作 (TOPS)
  • 帶有圖像信號處理器 (ISP) 和多個視覺輔助加速器的視覺處理加速器 (VPAC)
  • 雙核 Arm Cortex-R5F MCU,在通用計算分區中高達 1.0GHz,帶 FFI
    • 16KB L1 D-Cache、16KB L1 I-Cache 和 64KB L2 TCM
  • 雙核 Arm? Cortex-R5F? MCU,頻率高達 1.0 GHz,支持設備管理
    • 32K L1 D-Cache、32K I-Cache 和 64K L2 TCM,所有內存均支持 SECDED ECC
  • 帶有圖像信號處理器 (ISP) 和多個視覺輔助加速器的視覺處理加速器 (VPAC)
    • 480 MPixel/s 圖像處理器
    • 支持高達 16 位的輸入 RAW 格式
    • 寬動態范圍 (WDR)、鏡頭畸變校正 (LDC)、視覺成像子系統 (VISS) 和多標量 (MSC) 支持
    • 輸出顏色格式 : 8 位、12 位和 YUV 4:2:2、YUV 4:2:0、RGB、HSV/HSL

多媒體:

  • 顯示子系統支持:
    • 最多 4 個顯示器
    • 最多兩個 DSI 4L TX(最高 2.5K)
    • 1 個 eDP 4L
    • 1 個 DPI 24 位 RGB 并行接口
    • 安全功能,如凍結幀檢測和 MISR 數據檢查
  • 3D 圖形處理單元
    • IMG BXS-4-64,高達 800MHz
    • 50GFLOPS,4GTexels/秒
    • 500MTexels/s,>8GFLOPs

    • 支持至少 2 個合成圖層
    • 最高支持 2048x1080 @60fps
    • 支持 ARGB32、RGB565 和 YUV 格式
    • 支持 2D 圖形
    • OpenGL ES 3.1、Vulkan 1.2
  • 兩個 CSI2.0 4L 攝像機串行接口 (CSI-Rx) 加上帶 DPHY 的 CSI2.- 4L Tx (CSI-Tx)
    • 符合 MIPI CSI 1.3 標準 + MIPI-DPHY 1.2
    • 支持高達 2.5Gbps 的 1、2、3 或 4 數據通道模式
    • 使用 CRC 校驗 + RAM 上的 ECC 進行 ECC 驗證/校正
    • 虛擬通道支持(最多 16 個)
    • 能夠通過 DMA 將流數據直接寫入 DDR
  • 視頻編碼器/解碼器
    • 支持 5.1 級高級的 HEVC (H.265) 主要配置文件
    • 支持 5.2 級 H.264 BaseLine/Main/High 配置文件
    • 支持高達 4K UHD 分辨率 (3840 × 2160)
    • 4K60 H.264/H.265 編碼/解碼(高達 480MP/s)

內存子系統:

  • 高達 4MB 的片上 L3 RAM,具有 ECC 和一致性
    • ECC 錯誤保護
    • 共享一致性緩存
    • 支持內部 DMA 引擎
  • 最多兩個帶 ECC 的外部內存接口 (EMIF) 模塊
    • 支持 LPDDR4 內存類型
    • 支持高達 4266MT/s 的速度
    • 多達 2 個 32 位數據總線,每個 EMIF 具有高達 17GB/s 的內聯 ECC
  • 通用內存控制器 (GPMC)
  • 在 MAIN 域中最多兩個 512KB 片上 SRAM,受 ECC 保護

設備安全性:

  • 具有安全運行時支持的安全啟動
  • 客戶可編程根密鑰,最高 RSA-4K 或 ECC-512
  • 嵌入式硬件安全模塊
  • 加密硬件加速器 – 具有 ECC、AES、SHA、RNG、DES 和 3DES 的 PKA

高速串行接口:

  • 一個 PCI-Express (PCIe) Gen3 控制器
    • 每個控制器最多 4 個通道
    • 第 1 代 (2.5GT/s)、第 2 代 (5.0GT/s) 和第 3 代 (8.0GT/s)作,具有自動協商功能
  • 一個 USB 3.0 雙角色設備 (DRD) 子系統
    • 增強的 SuperSpeed Gen1 端口
    • 支持 Type-C 切換
    • 可獨立配置為 USB 主機、USB 外圍設備或 USB DRD
  • 兩個 CSI2.0 4L 攝像機串行接口 RX (CSI-RX) 和兩個帶 DPHY 的 CSI2.0 4L TX (CSI-TX)
    • 符合 MIPI CSI 1.3 標準 + MIPI-DPHY 1.2
    • CSI-RX 支持 1、2、3 或 4 數據通道模式,每通道高達 2.5Gbps
    • CSI-TX 支持 1、2 或 4 數據通道模式,每通道高達 2.5Gbps

以太網

  • 兩個以太網 RMII/RGMII 接口

閃存接口:

  • 嵌入式多媒體卡接口 (eMMC? 5.1)
  • 1 個安全數字 3.0/安全數字輸入輸出 3.0 接口 (SD3.0/SDIO3.0)
  • 兩個同步閃存接口配置為
    • 一個 OSPI 或 HyperBus? 或 QSPI,以及
    • 一個 QSPI

技術/封裝:

  • 16nm FinFET 技術
  • 23mm x 23mm、0.8mm 間距、770 引腳 FCBGA (ALZ)

參數

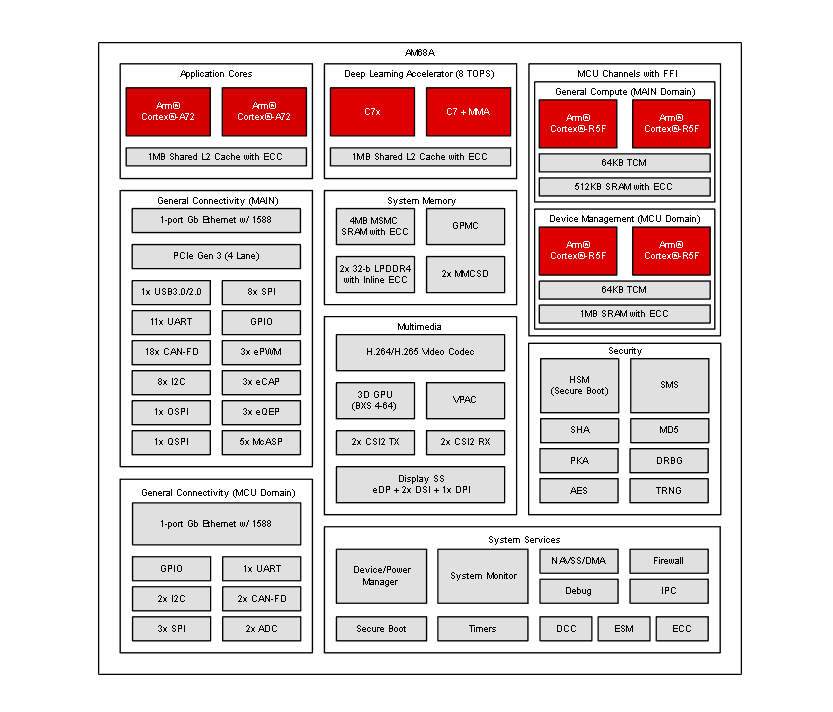

方框圖

1. 概述

AM68處理器家族基于Jacinto? 7架構,專為智能視覺攝像頭和通用計算應用設計。該系列處理器集成了高性能計算技術,支持深度學習和傳統算法,具有高系統集成度和低成本的優勢,適用于高級視覺攝像頭應用。

2. 核心特性

2.1 處理器核心

  • ?Arm? Cortex?-A72微處理器子系統?:
    • 高達雙核64位,每個核心集群共享1MB L2緩存。
    • 每個Cortex?-A72核心具有32KB L1數據緩存和48KB L1指令緩存。
  • ?深度學習加速器?:
    • 性能高達每秒8萬億次運算(TOPS)。
    • 支持16位輸入RAW格式,輸出顏色格式包括8位、12位、YUV 4:2:2、YUV 4:2:0、RGB、HSV/HSL。

2.2 多媒體功能

  • ?顯示子系統?:
    • 支持多達4個顯示器。
    • 每個顯示器支持高達2.5Gbps的數據速率。
    • 支持ECC校驗/糾正和CRC檢查。
  • ?視頻編碼器/解碼器?:
    • 支持HEVC (H.265) Main profiles at Level 5.1 High-tier。
    • 支持H.264。

2.3 內存與存儲

  • ?外部存儲器接口?(EMIF):
    • 支持高達17GB/s的ECC內聯數據速率。
    • 支持虛擬通道(多達16個)。
  • ?通用存儲器控制器?(GPMC):
    • 每個MAIN域具有多達兩個512KB的片上SRAM,受ECC保護。

3. 應用領域

AM68處理器適用于多種應用場景,包括但不限于:

4. 性能與安全性

  • ?高性能計算?:結合Arm和GPU處理器,提供行業領先的計算性能。
  • ?安全性?:集成安全特性,包括安全加速器和安全管理系統,保護數據免受現代攻擊。

5. 包裝與可訂購信息

  • ?封裝類型?:FCBGA,封裝尺寸為23mm x 23mm。
  • ?可訂購信息?:提供詳細的封裝、機械和可訂購信息,包括不同速度和功能等級的選項。

6. 文檔與支持

  • ?開發工具?:支持Code Composer Studio?集成開發環境。
  • ?文檔支持?:提供詳細的技術參考手冊和應用指南。
  • ?支持資源?:包括TI E2E?支持論壇和文檔更新通知。
