概述
MAX9180是一款400Mbps低電壓差分信號(LVDS)中繼器，接收單路LVDS輸入，再生為另一路LVDS輸出。其低抖動，低噪聲等特性，尤其適合于緩沖長距離或噪聲環境下發送的LVDS信號，如通過電纜和背板等。
數據表：*附件：MAX9180 400Mbps、低抖動、低噪聲LVDS轉發器，SC70封裝技術手冊.pdf

MAX9180的微小尺寸使其特別適合于要求盡可能減小多點背板應用中的分支連線長度。SC70封裝(SOT23尺寸的一半)能夠將MAX9180置于連接器附近，以盡可能減小分支連線長度和總線上的信號反射。MAX9180的輸出與目標IC，如FPGA或ASIC等之間的點對點連接，允許目標IC放置在離總線連接器較遠的地方。

23psP-P的超低加性系統抖動和0.6psRMS的加性隨機抖動等特性，保證在那些定時誤差極其敏感的高速鏈路中，尤其是那些包含時鐘和數據恢復電路、PLL、串行器或解串器應用中，進行可靠地通訊。MAX9180的轉換性能保證400Mbps的數據傳輸速率，且通過保證0.5ns的最小輸出過渡時間，以盡可能減小輻射噪聲。

當輸入處于未驅動的開路、短路或終端匹配時，MAX9180的安全失效電路設置輸出為高。

MAX9180工作于3.3V單電源，僅消耗10mA電源電流，滿足-40°C至+85°C的工作溫度范圍。對于四路總線LVDS (BLVDS)驅動器，請參考MAX9129的數據資料；對于SC70封裝的低抖動、低噪聲400Mbps LVPECL至LVDS電平轉換器，請參考MAX9181的數據資料。

應用

• 上/下路復用器
• 電纜中繼器
• 蜂窩電話基站
• 數字交叉連接
• DSLAM
• 多點總線
• 網絡路由器和交換機

特性

• 微型SC70封裝
• 超低抖動
  • 23psP-P加性系統抖動(2^23^ - 1 PRBS)
  • 0.6psRMS加性隨機抖動
• 0.5ns (最小)過渡時間，以盡可能減小輻射噪聲
• 保證400Mbps的數據速率
• 當輸入未驅動(開路，終端匹配或短路)時，安全失效電路設置輸出為高
• 10mA的低電源電流
• 在安全失效狀態時，6mA的低電源電流
• 符合ANSI/EIA/TIA-644 LVDS標準
• 斷電模式下，輸入輸出均處于高阻態

引腳配置描述

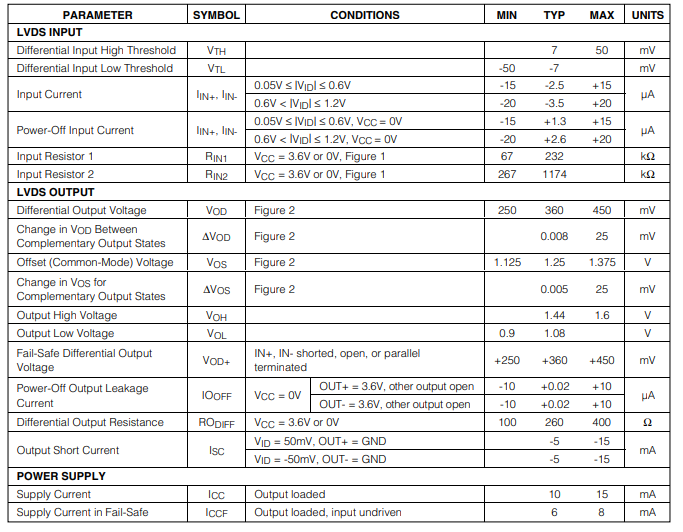

DC電氣特性

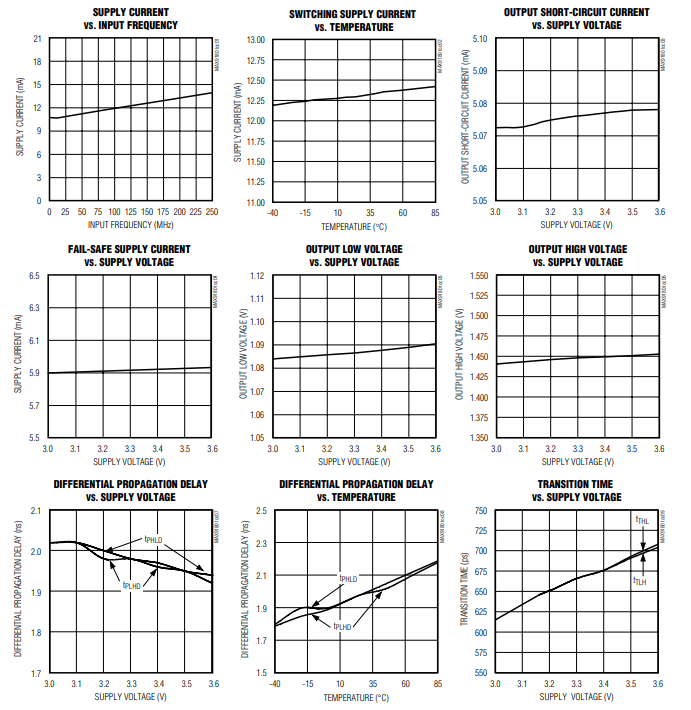

典型操作特性

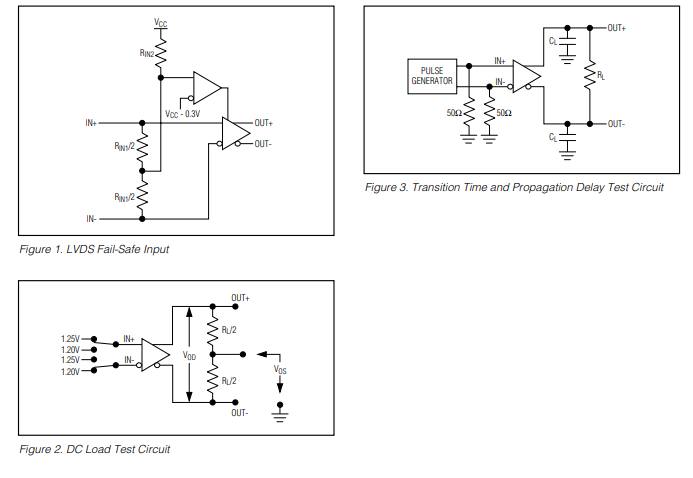

測試電路圖和時序圖

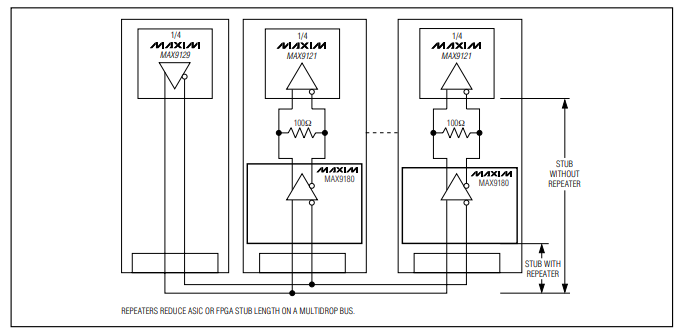

典型操作電路
