1.1 簡介
藍牙HID，實際上指的就是藍牙鍵盤、藍牙鼠標、藍牙遙控器等等設備類型，都稱之為人機交互設備。這里我們KT6368A藍牙芯片，就是虛擬成這些設備。對于windows或者安卓或者IOS等等主機設備，HID都是免驅動的，也就是只要主機設備支持藍牙，那么就可以和KT6368A建立連接，然后發送特定的按鍵命令，這里以最常見的抖音翻頁遙控為例：
1、向上、向下滑動翻頁
2、向左、向右滑動
3、音量+、音量-
4、暫停、繼續、點贊
大概的功能和網上買到的產品，基本一致，如下圖所示：

同時，還具備回連的功能，意思就是藍牙設備上電之后，會自動回連上次連接過的手機設備。
當然肯定是兼容安卓設備和IOS設備=蘋果設備
KT6368A HID的版本，開機15mA ，持續100ms左右，后續一直穩定在5mA左右。

1.2 硬件說明

參數說明
UART接口：標準串口，TTL電平,波特率可設，連接PC需要電平轉換[如：CH340G--USB轉TTL]
輸入電壓：建議給3.3V的電壓【2.2V--3.6V】
額定電流：芯片上電啟動是15mA，持續100ms之后就是5mA的平均電流
工作溫度：[-40度] -- [80度]
濕度：5% ~ 95%
芯片型號：KT6368A[SOP8][管裝出貨](méi)

操作說明：
第一步 搭建好芯片的外圍電路，供電3.3V即可。藍牙天線可以直接焊一根線即可
第二步 查詢芯片的2腳接個指示燈出來，開始慢閃，連接則常亮。AT指令可設
第三步 連接好電腦的串口助手，看看芯片的TX腳是否有數據返回，115200的波特率
第四步 做自己實際的板子，搭配MCU進行調試

1.3 設置HID藍牙設備的名稱[BD]
AT+BDSPP-1234rn 設置藍牙名稱為“SPP-1234”

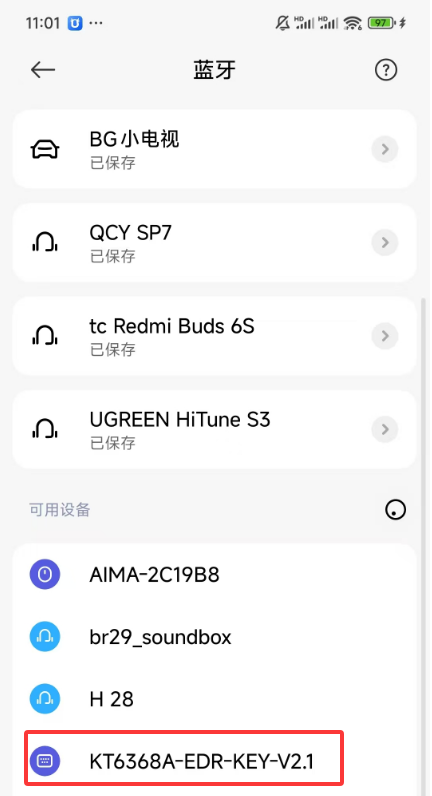

1、設置藍牙名稱之后，需要讓芯片復位，發指令或者斷電上電都可以，這樣會顯示新的藍牙名稱。我們默認的藍牙名為“KT6368A-EDR-KEY”。設置的藍牙名最長為“30”個字節，請不要超過這個范圍
2、如果AT指令修改藍牙名稱之后，注意，你的手機端可能沒有同步更新，還是顯示之前的名稱
(1)、因?yàn)槟阒恍薷牧怂{(lán)牙的名稱，藍牙的MAC地址是沒有變化的，所以手機端那邊是不會更新名字
(2)、你要做的就是，換一臺手機搜索試試，或者之前的手機刪掉配對信息，重新在搜索
(3)、只要設置了藍牙名，藍牙名一定是更新過來了的，不用懷疑。芯片上電也會返回藍牙名給您查看
1.4 抖音的常見按鍵命令[CC]
AT+CC00rn 上一頁
AT+CC01rn 下一頁
AT+CC02rn 左一頁
AT+CC03rn 右一頁
AT+CC04rn 播放/暫停
AT+CC05rn 播放/暫停
AT+CC06rn 音量+ 復合了自拍功能
AT+CC07rn 音量- 復合了自拍功能
