VS Code簡介

VS Code（Visual Studio Code）是微軟公司出品，它是一個免費且多功能的代碼編輯器，幾乎支持所有主要的編程語言和框架。特別是最近又新加了Github Copilot功能，讓用戶平滑進入AI編程時代，進一步提高了用戶編寫代碼的效率。它也支持多種操作系統，windows/Linux/Mac多平臺，可以在【Visual Studio Code官網】（>=v1.96.0）中下載。

Visual Studio Code官網

https://code.visualstudio.com/

瑞薩電子作為國際知名嵌入式處理器大廠，緊跟技術潮流發展，積極適配VScode開發生態，針對瑞薩的多種類型的MCU和MPU平臺，開發了Renesas VS Code Extensions，幫助用戶在VS Code中構建和調試Renesas C/C++項目，它包括：

Renesas Build Utilities構建項目

https://marketplace.visualstudio.com/items？itemName=RenesasElectronicsCorporation.renesas-build-utilities

Renesas Debug調試項目

https://marketplace.visualstudio.com/items?itemName=RenesasElectronicsCorporation.renesas-debug

本文將分為三部分來逐一介紹RA，RX，RL78系列MCU平臺在VS Code的使用步驟和事項。

RA MCU簡介

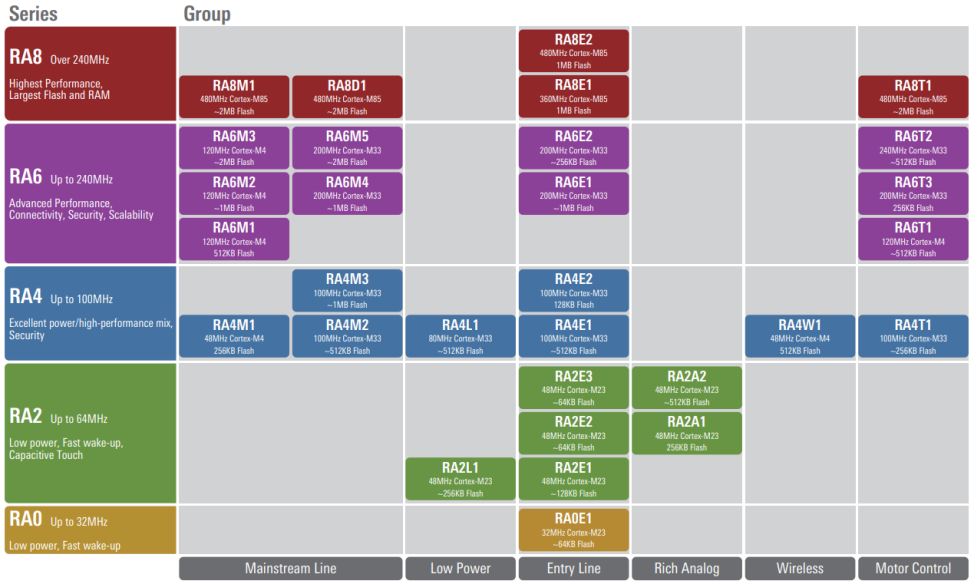

RA家族系列MCU采用ArmCortex-M33、-M23、-M4和-M85處理器內核，并經過PSA認證的、是行業領先的32位MCU。目前，涵蓋RA0/RA2/RA4/RA6/RA8系列。

具體步驟如下：

軟件安裝

1Python安裝

從下方鏈接下載并安裝64位Python 3.10.0或者以上版本。

64位Python 3.10.0

https://www.python.org/downloads/

將Python 3.10文件夾的路徑添加到“path”環境變量中?？梢詤⒖歼@篇博文。

Windows上安裝Python 環境并配置環境變量（超詳細教程）_python windows環境變量-CSDN博客

https://blog.csdn.net/Lyh1gguyg/article/details/146276117

2RA Smart Configurator（RASC）安裝

從下方鏈接下載并安裝。

RA Smart Configurator（RASC）安裝

https://github.com/renesas/fsp/releases

3CMAKE和Ninja安裝

從下方鏈接下載CMake Windows x64 installer（.msi），并安裝。

注：CMAKE版本大于3.31.1即可。

CMake Windows x64 installer（.msi）

https://cmake.org/

在安裝的時候，注意將CMake文件夾的路徑添加到“path”環境變量中。

從下方鏈接下載ninja-win.zip。解壓zip文件，并把ninja.exe復制到CMake的安裝路徑下的bin文件夾下。

ninja-win.zip

https://github.com/ninja-build/ninja/releases/

打開windows命令窗口。輸入ninja --version和cmake --version檢查是否安裝正確，并且已經添加到了環境變量中。

4安裝編譯工具鏈GCC和LLVM

GCC

https://developer.arm.com/downloads/-/arm-gnu-toolchain-downloads

LLVM

https://github.com/ARM-software/LLVM-embedded-toolchain-for-Arm/releases

注意，確保您下載的工具鏈版本和您使用的FSP版本相匹配。

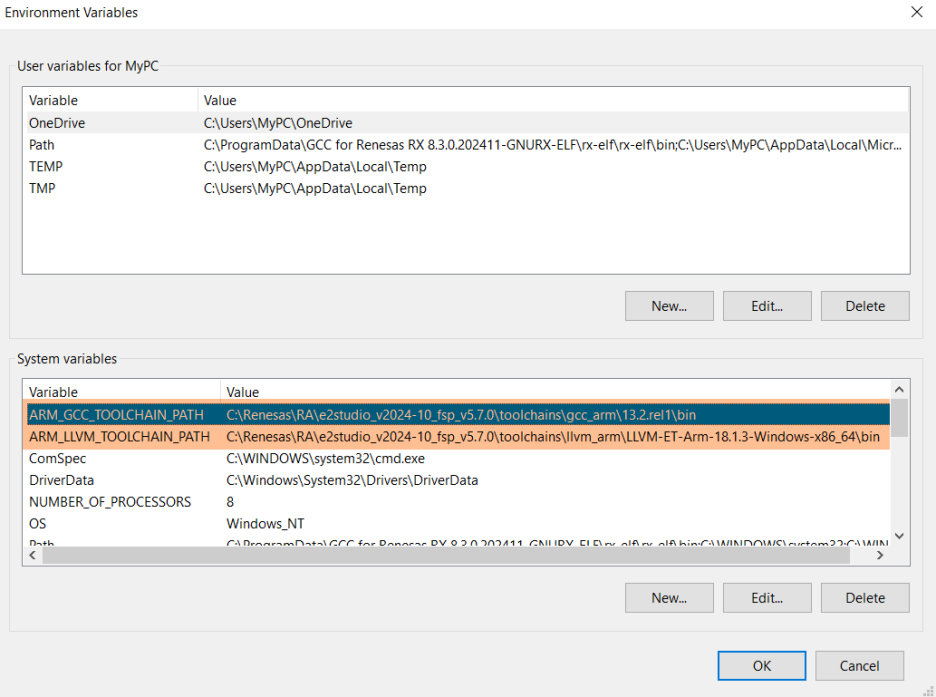

將GCC的bin文件夾路徑添加到ARM_GCC_TOOLCHAIN_PATH環境變量中，將LLVM的bin文件夾路徑添加到ARM_LLVM_TOOLCHAIN_PATH環境變量中。

注意，有些電腦用戶，如果在添加了GCC和LLVM到環境變量中后，在接下來的步驟中，遇到了上述變量找不到的情況，可以嘗試使用管理員權限打開和運行VS Code。

5安裝和配置RASC

對于RA項目，建議在開始開發之前安裝和配置RASC（RA Smart Configurator）。從下方鏈接下載安裝RASC。

https://github.com/renesas/fsp/releases

6打開VS Code

打開VS Code，請先確保已經在VS Code中已經安裝好Renesas Build Utilities和Renesas Debug擴展。

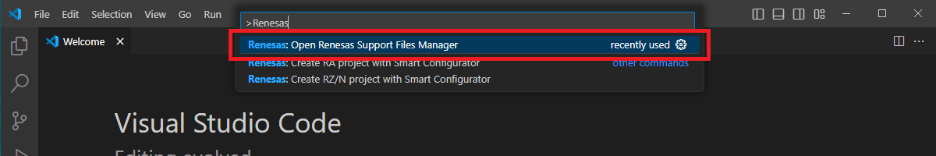

打開Command Palette（鼠標左鍵選擇View=>Command Palette菜單，或者使用CTRL+SHIFT+P快捷鍵），然后再點擊Renesas：Open Renesas Support Files Manager。

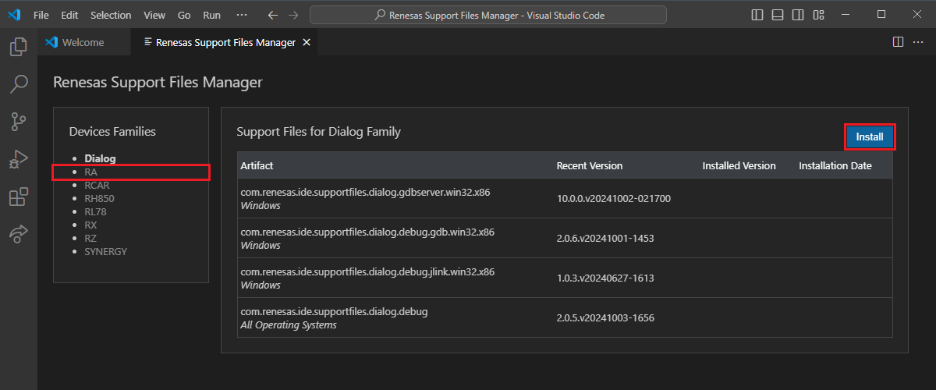

選擇左邊RA，然后再選擇Install，等待安裝完成。

添加Smart Configurators。

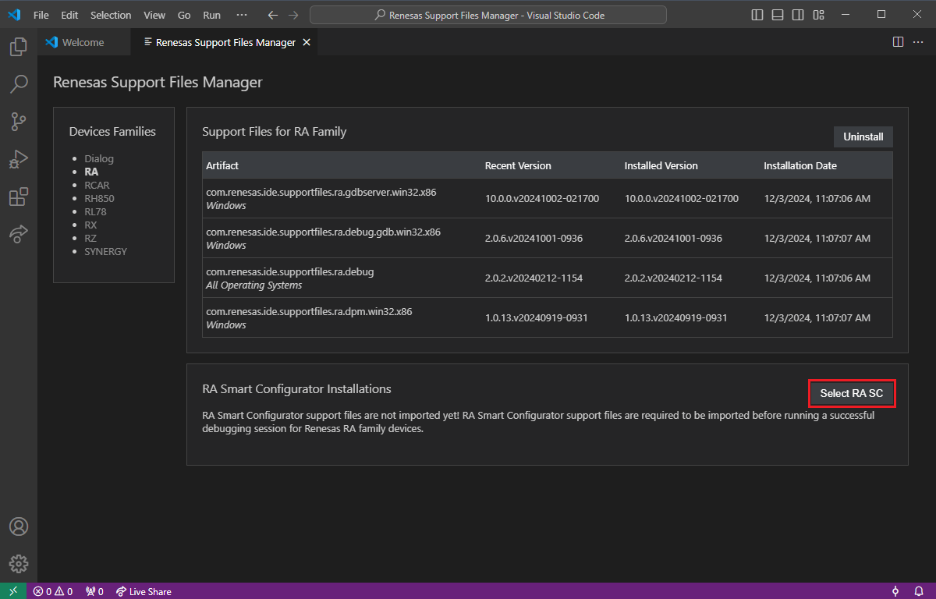

點擊Select RA SC按鈕。

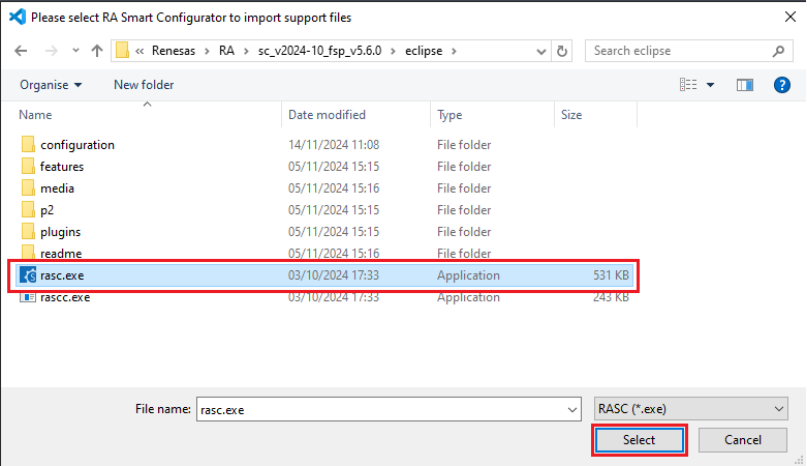

在彈出的對話框中選擇已經安裝的rasc.exe。

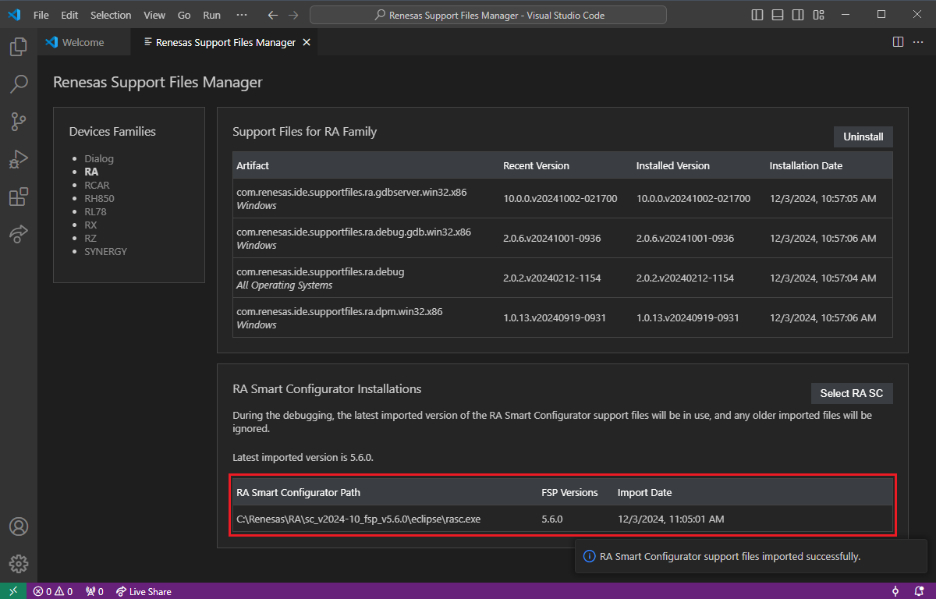

Renesas Debug擴展將自動導入并注冊RASC到VS Code中。

此過程將注冊Smart Configurator以供使用，并導入調試所需的設備文件。

7創建工程

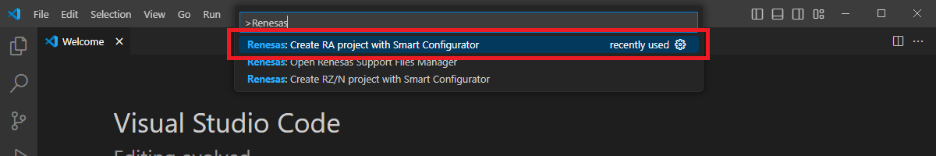

打開VS Code，點擊View→Command Palette 后，選擇Renesas：Create RA Project with Smart Configurator。

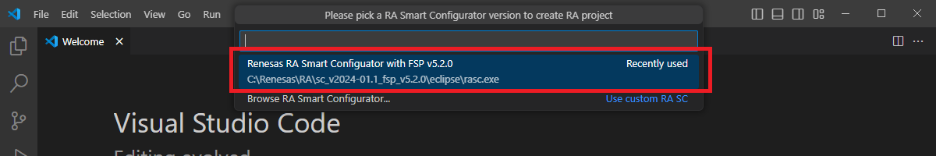

VSCode會顯示已經安裝的RA Smart Configurator列表，選擇其中的一個Smart Configurator。

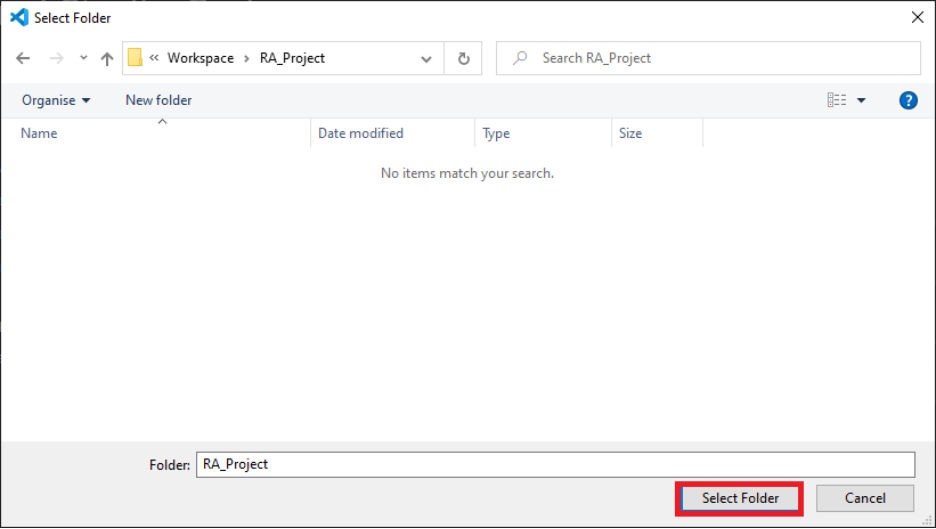

選擇創建工程的文件夾

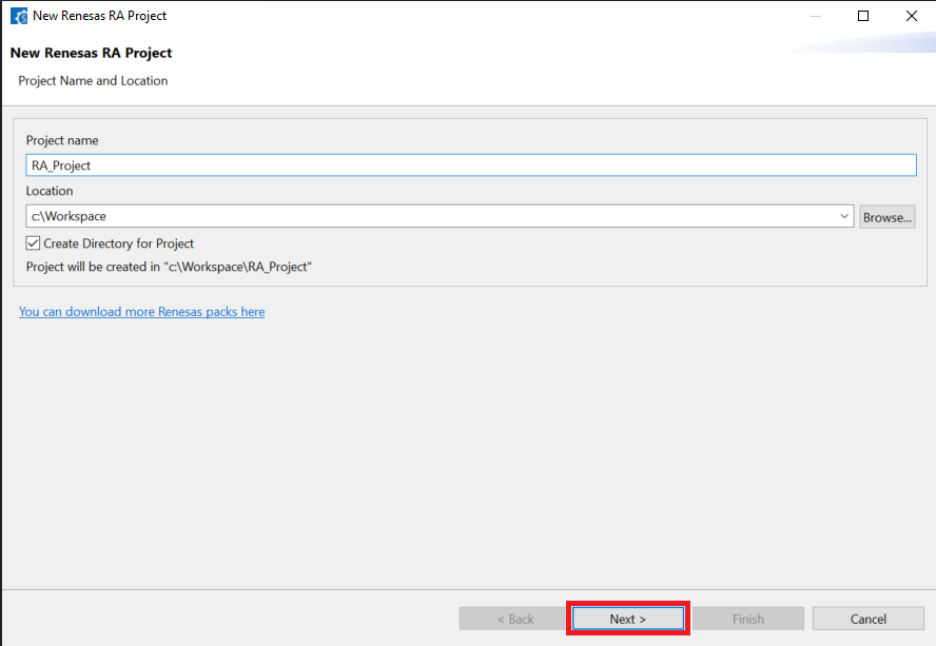

輸入項目名稱，然后點擊Next。

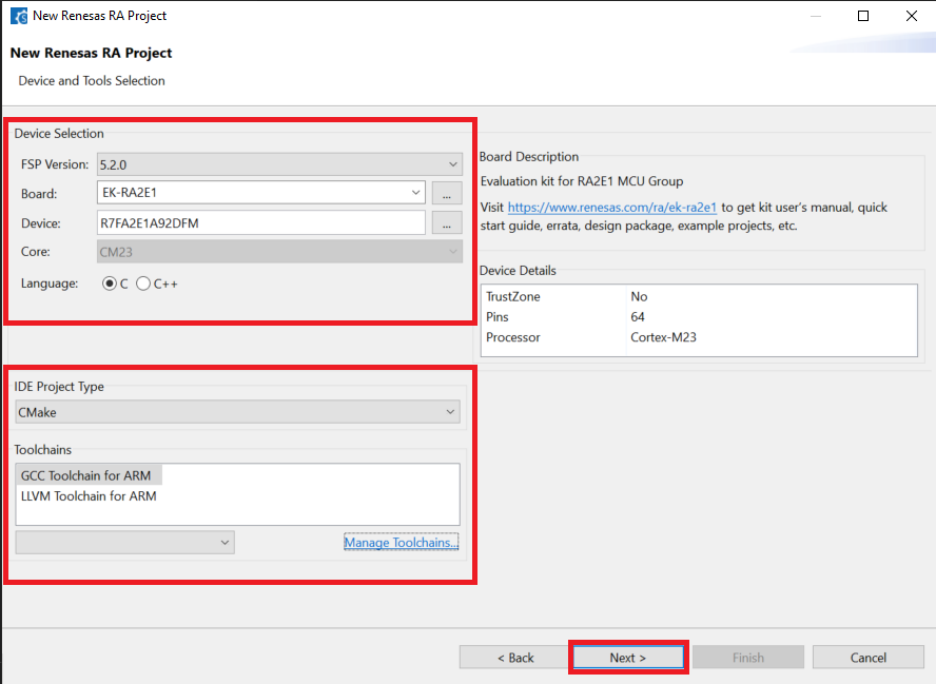

配置好您的板子信息，設備類型和工具鏈。然后點擊Next。

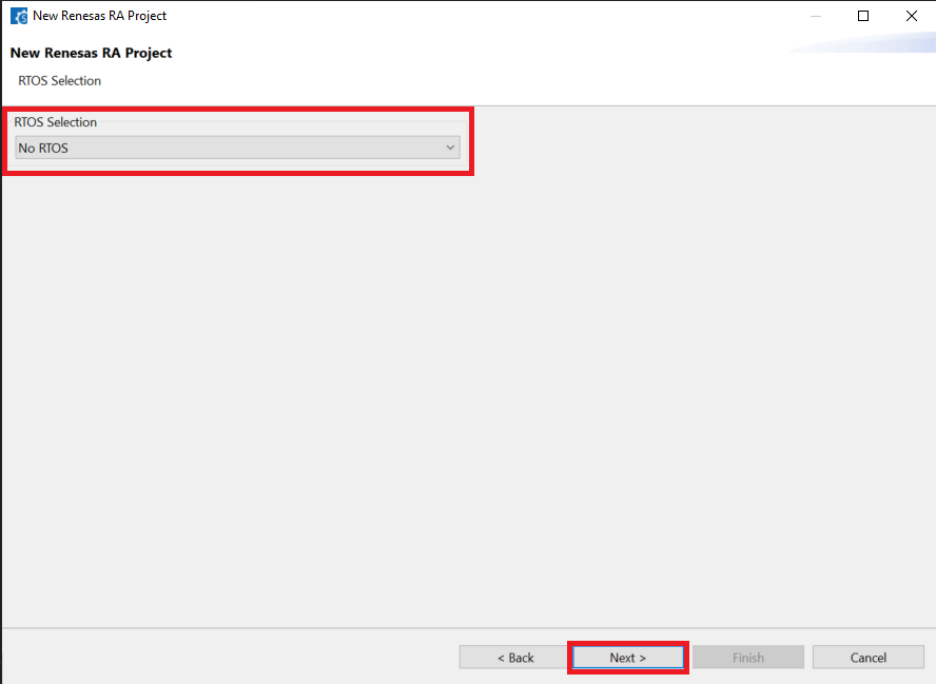

選擇“No RTOS”，然后點擊Next。

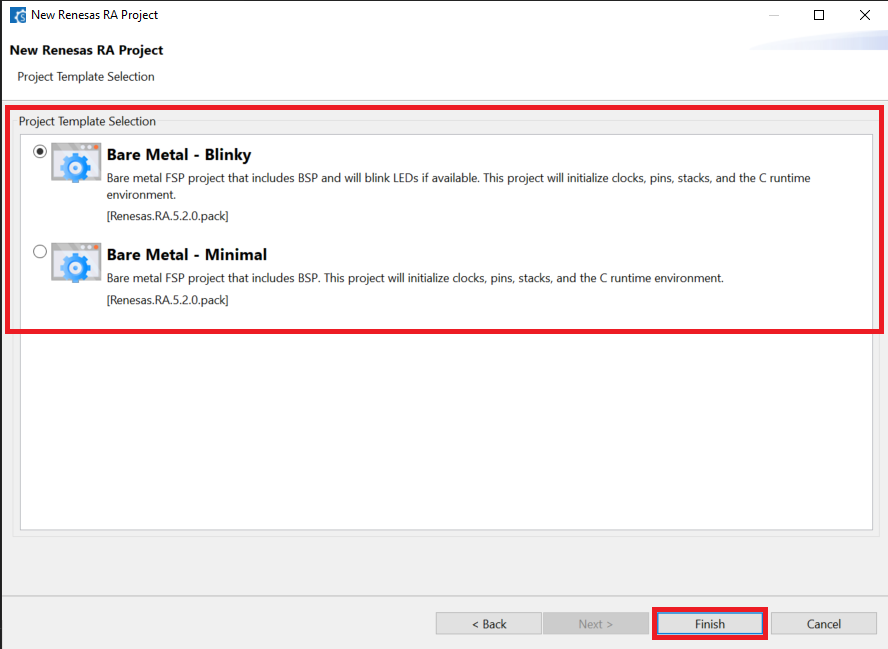

選擇下圖中的工程模板，然后再點擊Finish完成項目創建。

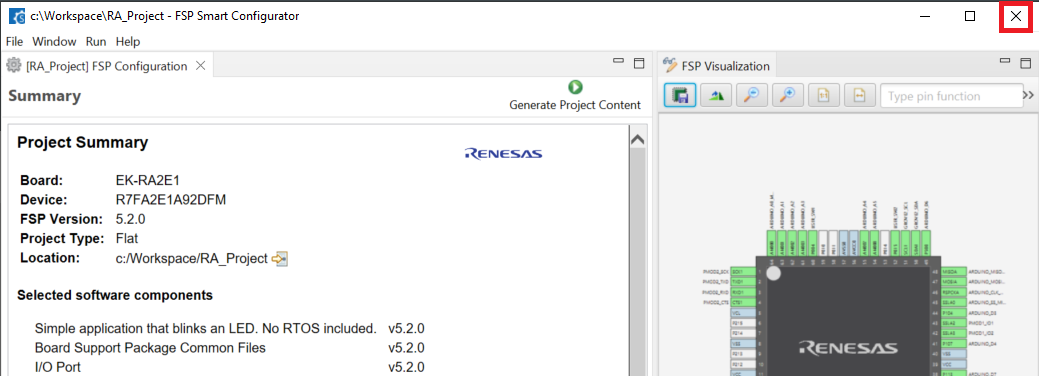

當工程生成完畢后，關閉RA Smart Configurator。

工程編譯

注意

VS Code中的Restricted模式，會造成Command Palette中CMake命令不可用。

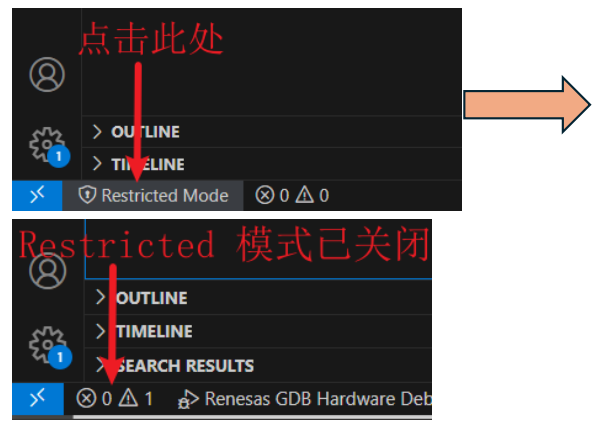

需要將Restricted模式關閉。點擊左下角的Restricted Mode，點擊Trust。

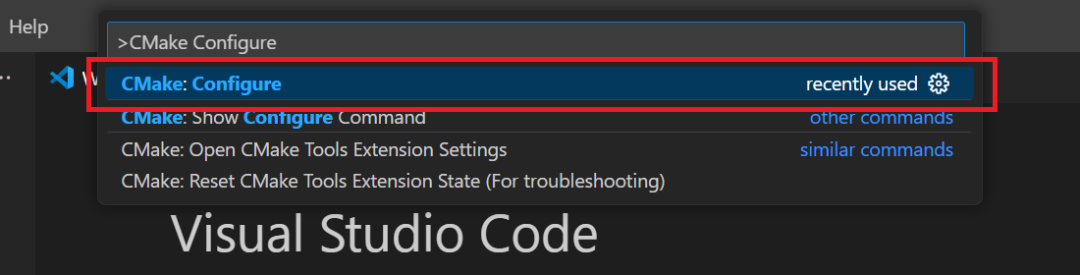

當?shù)谝淮未蜷_先前步驟創建的工程時，請使用Command Palette中的CMake configure來配置CMake和Kit selection。

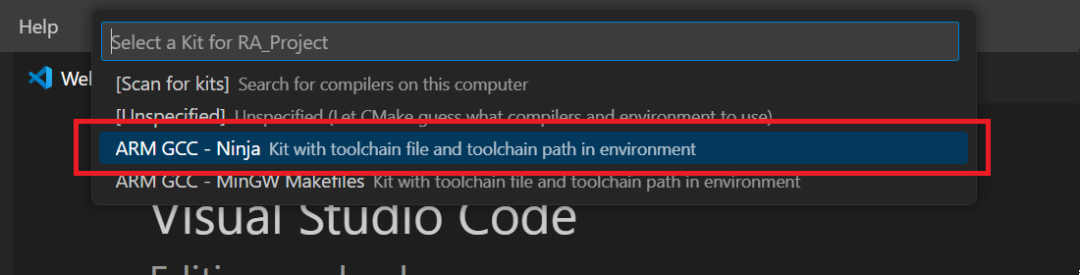

然后對kit進行配置，選擇“ARM GCC - Ninja”。

注意：如果在此步驟，選擇了錯誤的CMake kit會導致編譯失敗。您可以通過Command Palette中的“CMake：Select a kit”重新配置Kit。

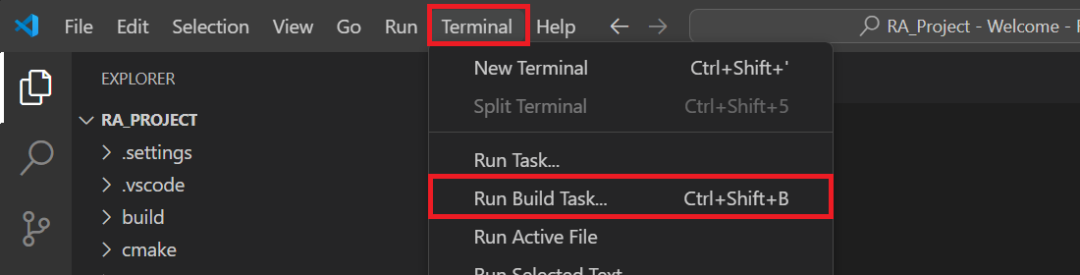

點擊菜單中的Terminal→Run Build Task。

選擇Build Project。

當工程編譯完成，默認情況下，.elf會生成在“build//CMakeFiles/.elf.dir/”文件夾中。

工程調試

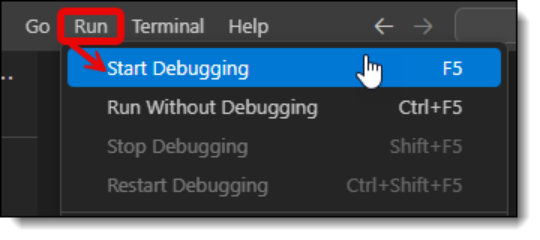

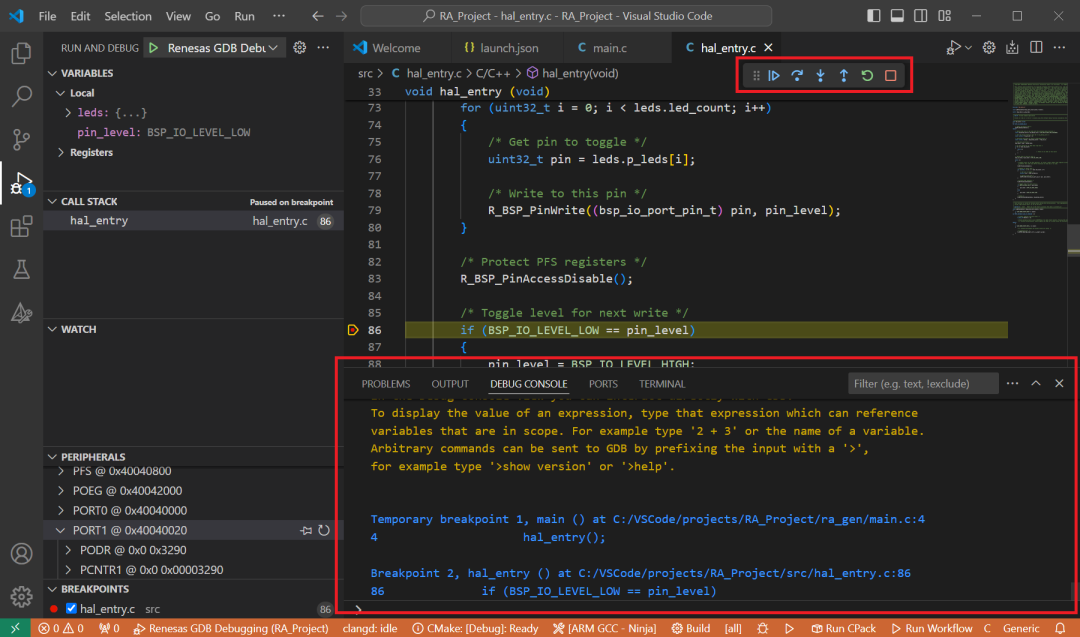

可以通過點擊Run→Start Debugging，或者F5鍵來啟動調試。

當調試開始后，通用的調試控制按鈕將顯示，包括如返回，暫停，單步，單步跳過，單步跳出，重啟，調試停止。在Debug Console處，將顯示調試過程中的一些有用信息。

在調試期間，本地變量，設備寄存器，調用堆棧，監視變量，外設狀態的詳細信息將顯示在Run and Debug選項卡中VS Code主側邊欄。

通過上述步驟，用戶完整體驗了在VS Code中使用瑞薩RA系列MCU的全過程。接下來的內容將介紹如何在VS Code中操作瑞薩RX和RL78系列MCU，敬請繼續關注！
