安森美近期推出的開發工具試用活動已圓滿收官，本次活動吸引了眾多工程師的積極參與，通過實際應用體驗安森美先進的開發工具，共同挖掘其在設計中的潛力。之前推文已分享過用WebDesigner+ 設計工具完成120W DC-DC隔離電源設計，今天分享的試用報告主題是設計一款125KW的儲能系統（ESS），一起通過這個項目了解安森美Elite Power仿真工具吧。

項目：設計一款125KW的儲能系統

要求：

Vin:400VAC,Po:125KW,Fsw=40Khz,Th=85C,Vbus=950V

想看看SiC模塊方案及SiC單管方案和IGBT單管，對比下成本及性能，因?yàn)闆]這樣用過，不太確認選用什么規格的管子，需要先大概仿真看看器件損耗及溫度再確定方案。

試用安森美官網的Elite Power仿真工具。

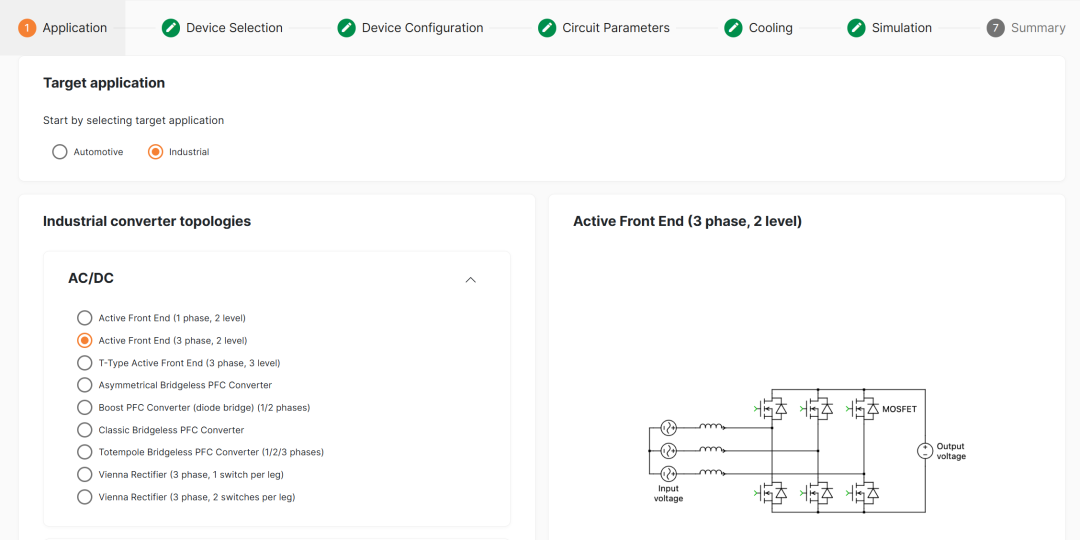

Step 1:選擇拓?fù)?/p>

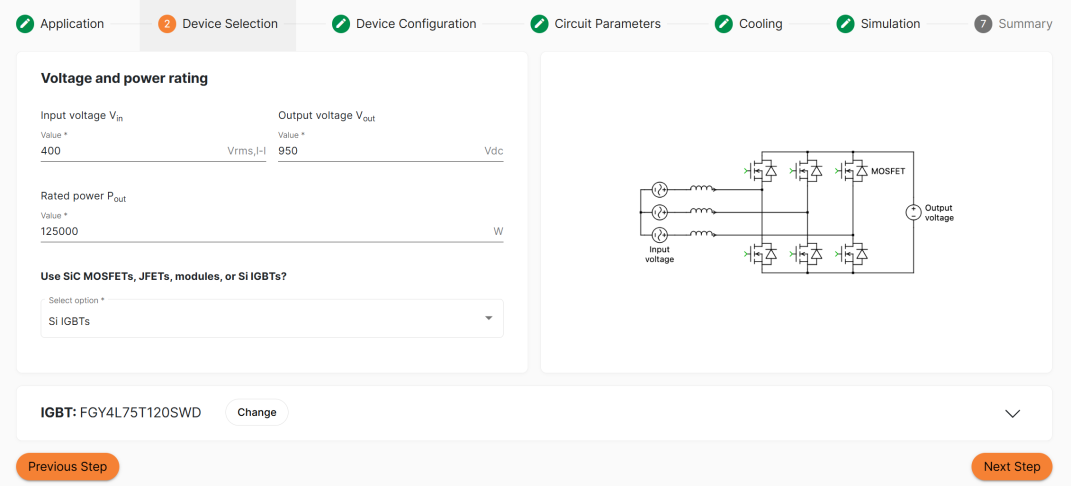

Step 2: 填入輸入輸出相關參數

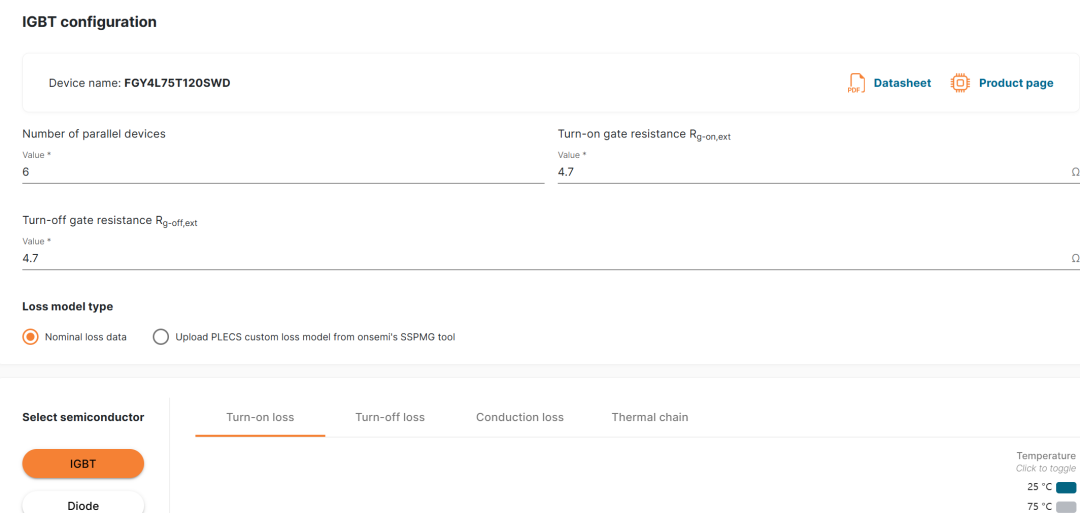

Step 3:配置管子的驅動參數

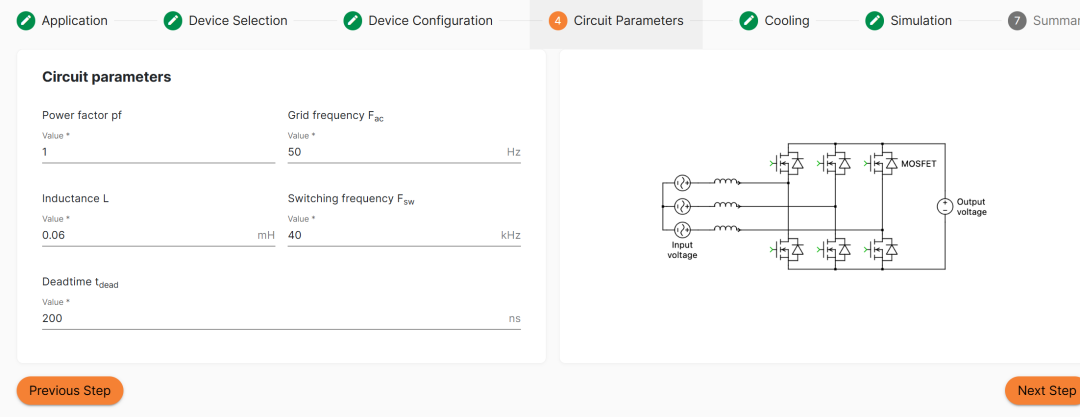

Step4:配置工作參數

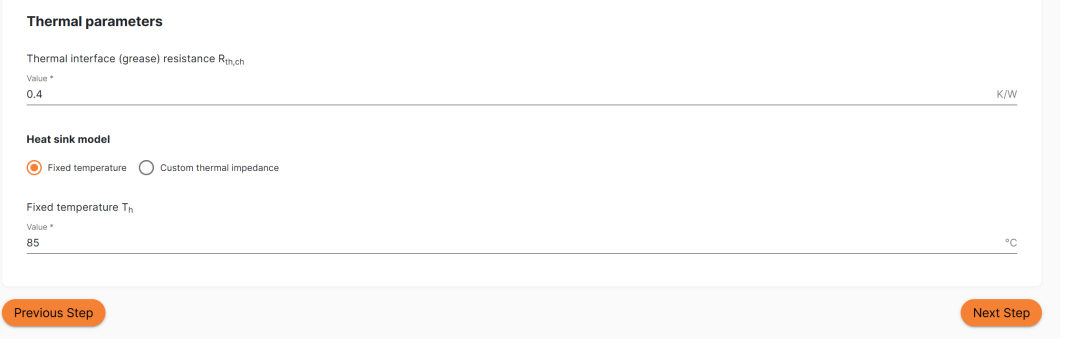

Step5:配置熱參數

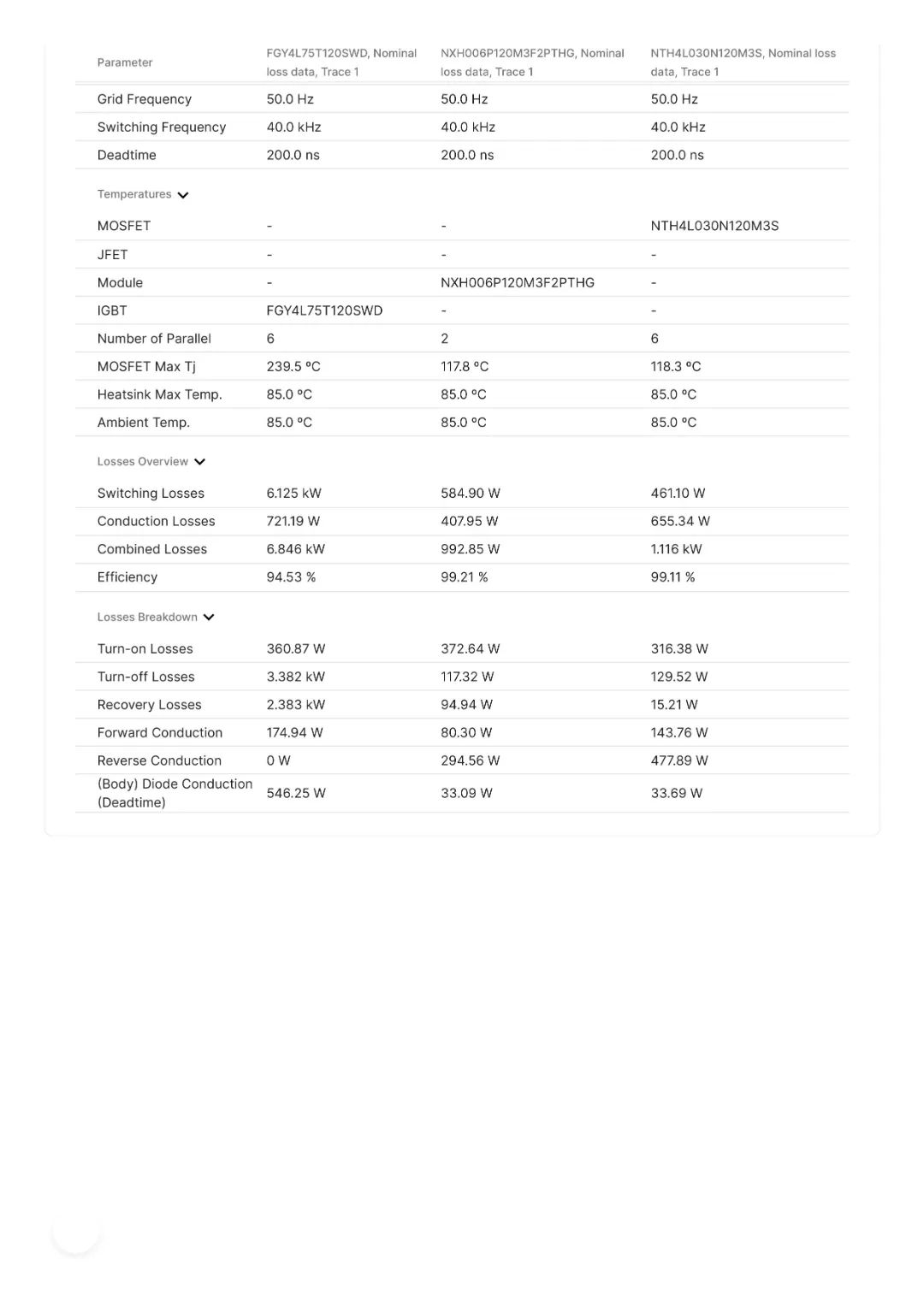

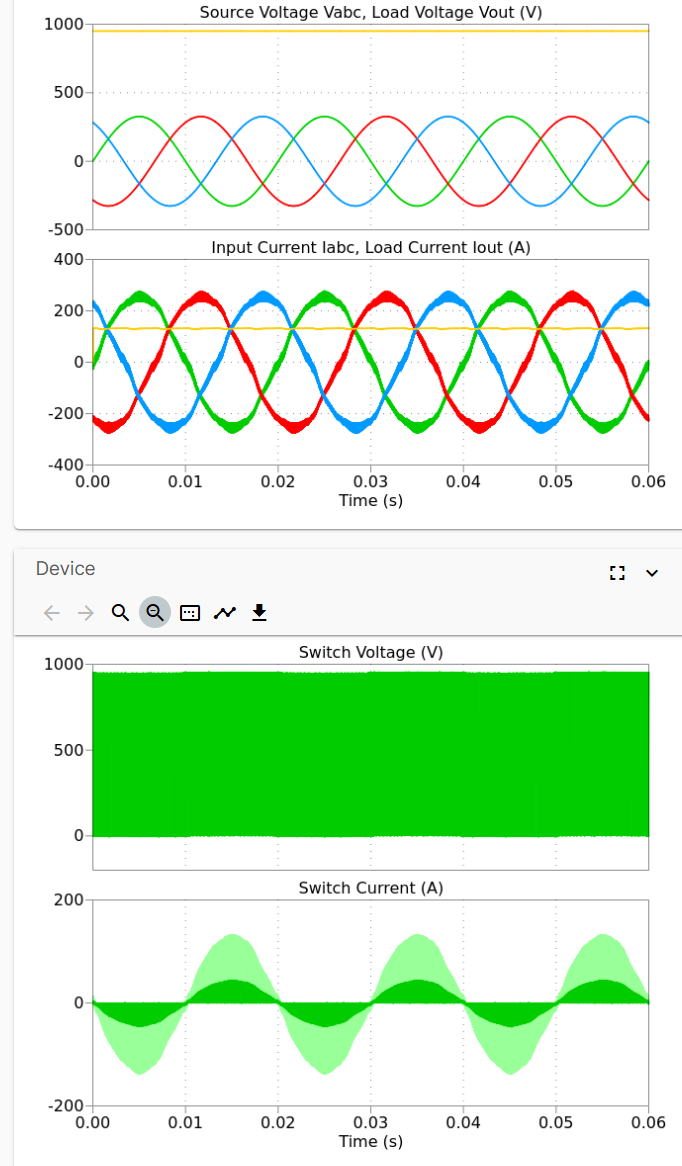

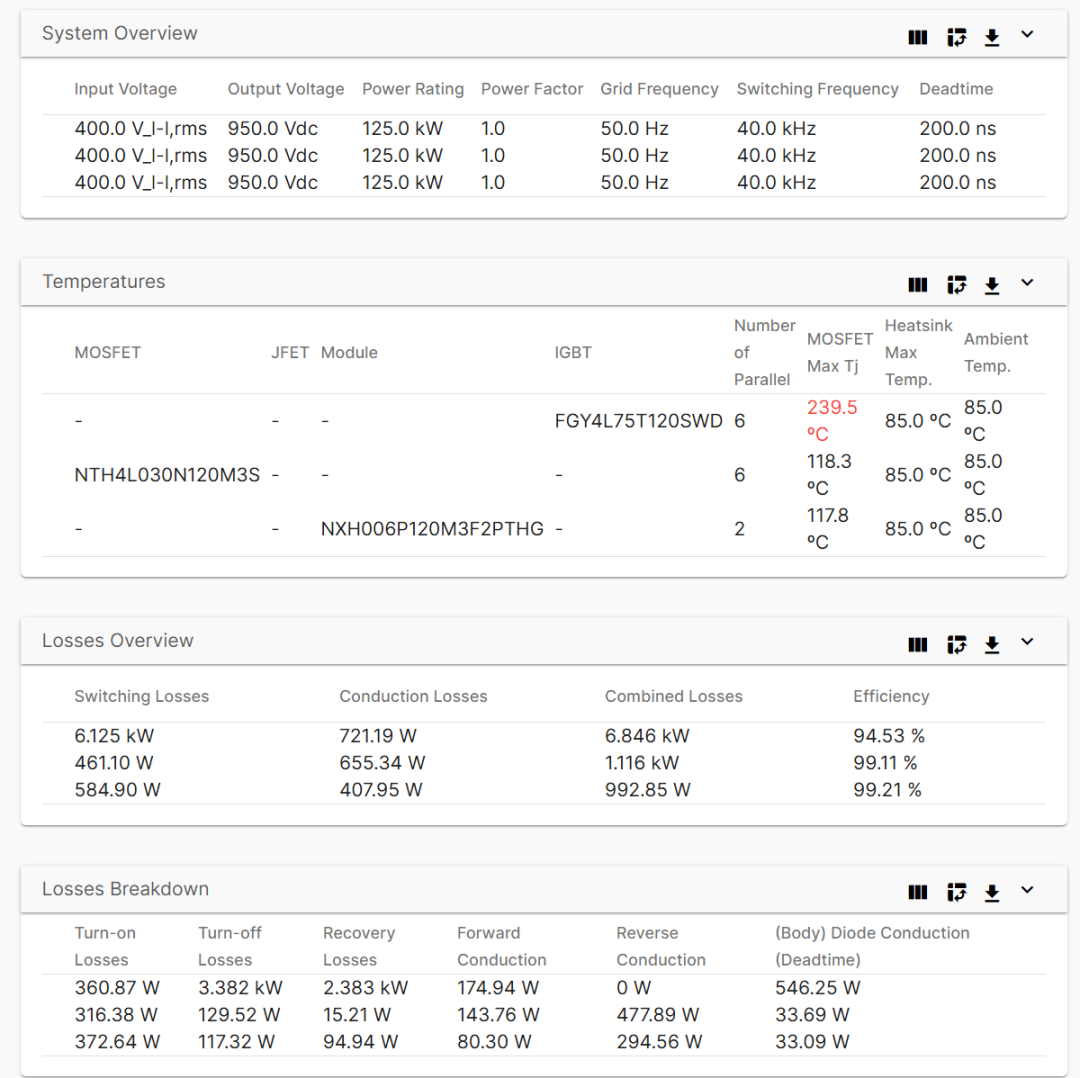

Step6:開始仿真并得出關鍵器件的損耗及結溫

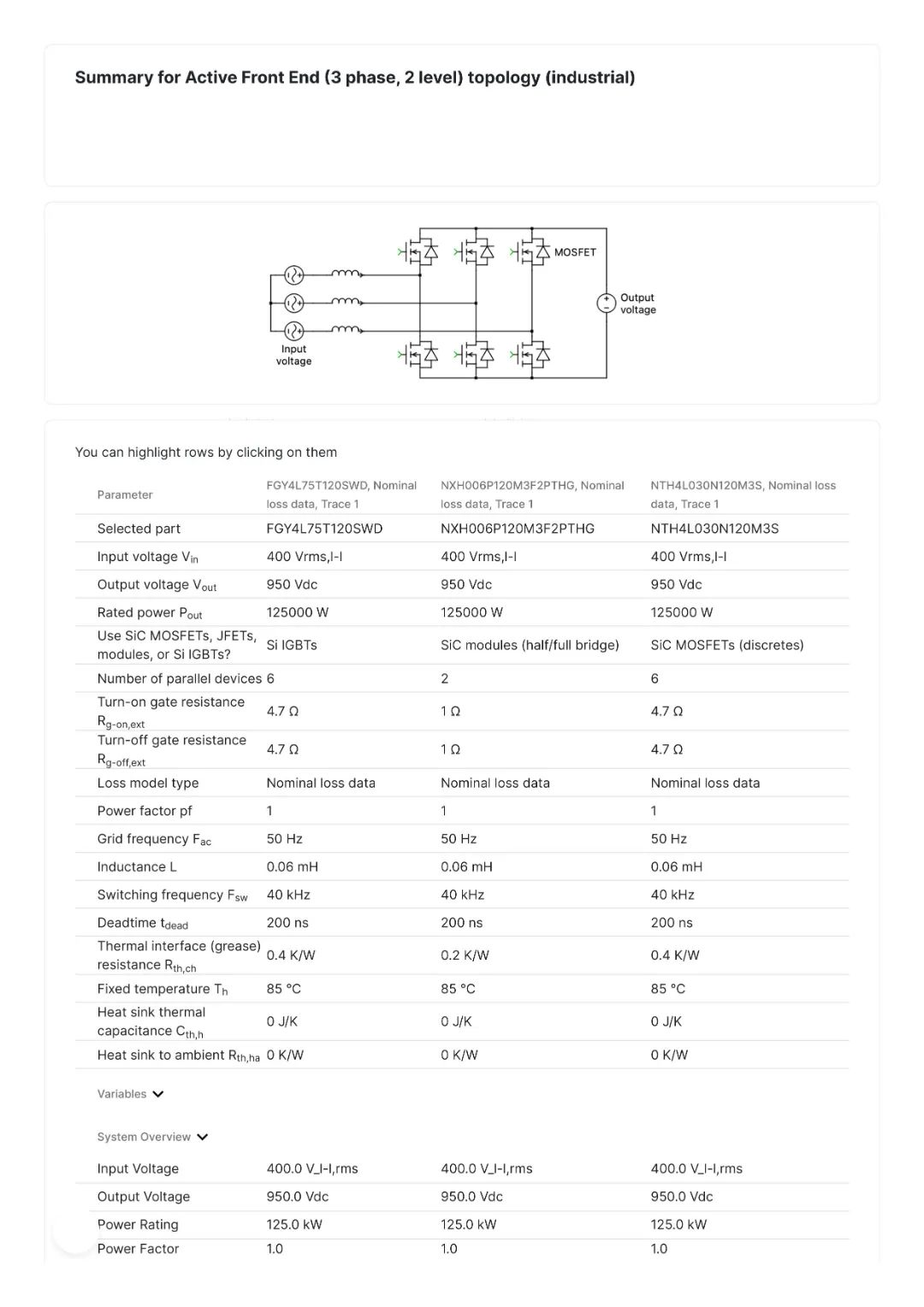

Step 7:生成報告

總結：

這是安森美對于廣大電力電子從業人員的一個大福利，解決了如下諸多痛點：

免費使用，因?yàn)镻LECS本身是比較貴的收費軟件，但安森美免費給大家用

拓?fù)鋱D非常全面，看了下基本涵蓋了常見和不覺見的各種線路拓?fù)?/p>

器件模型非常多，不管IGBT還是Si MOSFET, SiC MOSFET，還是各種模塊都有

使用非常簡單，不用再去自已制作器件模型及仿真線路，節省了非常多的時間

能一鍵生成報告，可查看各器件的損耗及結溫，非常方便選型

可以保存上幾次的仿真結果，非常方便不同器件或者不同工作條件下的對比，這個比收費版的還好用。

輸出報告
