本白皮書探討了如何基于 Kahn 處理網絡（ KPN ）定義 AI 引擎圖形編程模型。KPN 模型有助于實現數據流并行化，進而提高系統的整體性能。AI 引擎陣列編程需要深入了解待實現的算法、AI 引擎的功能以及各個功能單元之間的整體數據流。AI 引擎內核是在 AI 引擎上運行的功能，并構成了數據流圖規范的基本構建塊。數據流圖是具有確定性行為的 KPN。本白皮書還包括一個示例設計，展示了具有四個 AI 引擎內核的數據流圖，而這些內核構成了數據流圖規范的基本構建塊。此外，該示例還演示了設計中的數據流停滯，并提供了解決方案。

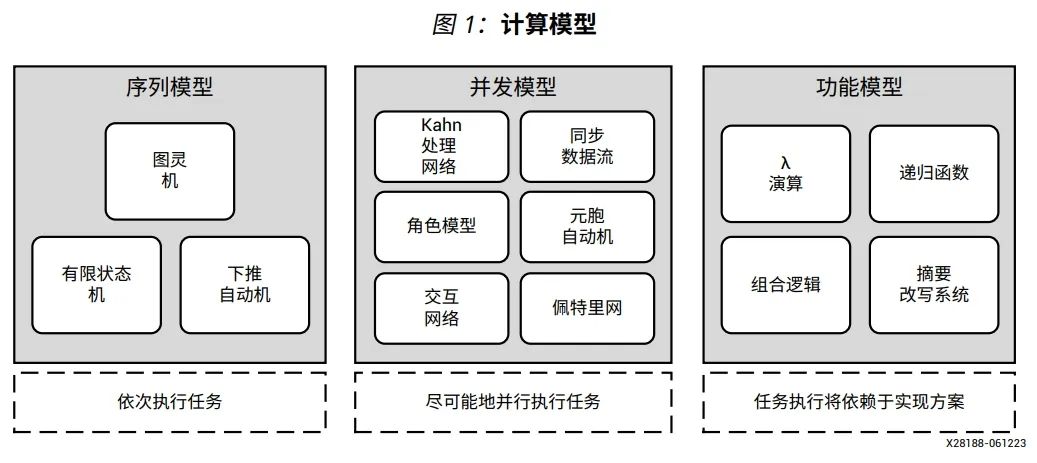

KPN 被廣泛用作分布式編程模型，能夠在各種可能的情況下并行運行任務。本白皮書介紹了 AI引擎如何使用 KPN 模型進行圖形編程?；诓煌哪繕?biāo)架構，如中央處理器（ CPU ）、圖形處理單元（ GPU ）、FPGA、AI 引擎編程等，計算模型的種類也多種多樣。下圖顯示了按照序列模型、并發模型和功能模型分類的計算模型。

在序列模型中，任務是一個接一個地或按順序執行。在并發模型中，任務是盡可能地并行執行。在功能模型中，任務執行依賴于實現方案，例如針對特定的架構（如 GPU 或 FPGA 中的可編程邏輯）。本白皮書重點探討 AI 引擎編程的計算模型。該模型可用于指導程序員編寫針對 AI 引擎架構的程序，其目標是通過了解其編程模型來充分發揮 AI 引擎的算力。隨著計算任務的復雜性日益增加，實踐證明，標準處理器已不足以有效地執行這些任務。為了應對這種情況，CPU、GPU 以及專用處理器等各種計算架構經過演進發展，已經能夠解決這個不足之處。

Kahn 處理網絡

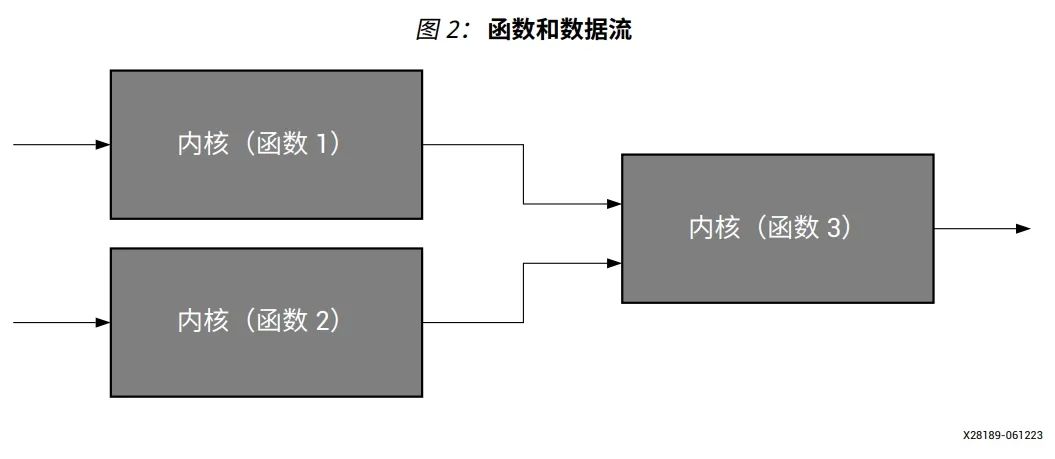

KPN 是由 Gilles Kahn 在 1974 年提出的一種分布式計算模型，其作為針對并行編程開發的通用方案，為數據流模型奠定了重要基礎。在 KPN 中，組件表示函數（或內核），連接表示數據流，如下圖所示。

內核（函數 3 ）從其它兩個內核（函數 1 和函數 2 ）讀取數據。如果其中的任何一個內核都沒有可用的數據，那么讀取會停止該進程，從而阻塞內核（函數 3 ）。只有當足夠多的數據（令牌）可用時，該進程才能繼續。將數據（函數 1 和函數 2 ）寫入進程（函數 3 ）是非阻塞的，這意味著寫入進程總是成功的，并且不會出現停滯。由于這些特點，數據流網絡在本質上是具有確定性的。這是通過先進先出（ FIFO ）通道進行的確定性進程通信。經過驗證，該模型可用于嵌入式系統、信號處理系統、高性能計算、數據流編程語言和其它計算任務的建模。

信號處理系統使用 KPN 進行建模，其中通過以順序或并行執行形式（基于給定任務）來處理無限數據流。

AI 引擎——自適應數據流編程

本節介紹了數據流編程如何適用于 AI 引擎。節點（或角色）表示某種類型的操作。節點或內核在 AI 引擎中實現，其可執行操作，但并不嚴格地作為單個運算符，如圖 8：數據流 編程中所示。AI 引擎可以包含許多能夠執行多種操作的內核。

KPN 邊緣表示數據往返于角色或端口的路徑。邊緣被實現為 I/O 流、級聯 I/O 流、流或直接內存訪問（ DMA ）FIFO，以及 AI 引擎塊架構中的本地塊內存緩沖區。

在 AI 引擎設計中，KPN 節點（ AI 引擎內核）之間的連接通過 C++ 自適應數據流（ ADF ）圖程序來實現。這段代碼可建立 KPN 節點（ AI 引擎內核）之間的數據流圖連接，并確定這些節點所需的任何大內存緩沖區以及該圖形的任何 I/O。

執行計劃由該圖形以及輸入數據和輸出資源的可用性決定：

沒有指令指針來觸發 AI 引擎。只要所有輸入數據可用，每個塊都會觸發并執行其內核函數，就像在 KPN 中一樣。

基于器件，AI 引擎提供眾多可用的執行單元（按 10 或 100 為單位）。根據數據流圖中的互聯特性，這些引擎的執行方式可能包括部分、無、或者全部并行執行。

所有 AI 引擎都在計算或等待輸入數據，就像在 KPN 中一樣。

AI 引擎編譯器接受輸入（數據流圖和內核），并生成用于在 AI 引擎器件上運行的可執行應用。AI 引擎編譯器對鎖定、內存緩沖區、DMA 通道和描述符等必要資源進行分配，并生成用于將圖形映射到 AI 引擎陣列的路由信息。它為每個核綜合一個主程序，用于調度該核上的所有內核，并在緩沖區之間實現必要的鎖定機制和數據復制。

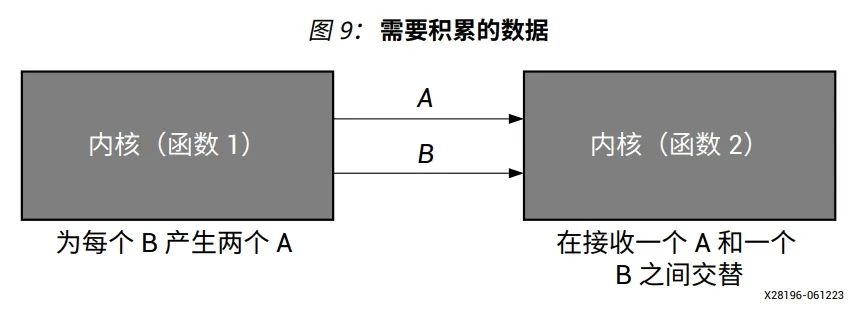

如下圖所示，函數 1 的作用是為每個 B 產生兩個 A。平均而言，函數 2 消耗的 A 是其消耗的 B 的兩倍。它可能并不總是 A 和 B，可能在一段時間內是 A，在另一段時間內是 B。為了處理這種情況，需要積累數據/令牌以便以后處理。在某些情況下，如果積累的周期較長，則可能導致系統停滯并影響性能。具體難度根據設計要求而異?？朔@些挑戰的方法包括通過添加 FIFO 來積累數據，通過使用多個 AI 引擎和其它優化技術的方式對內核進行編程，以提高性能。了解死鎖問題并使用適當?shù)募夹g(shù)來解決它至關重要。

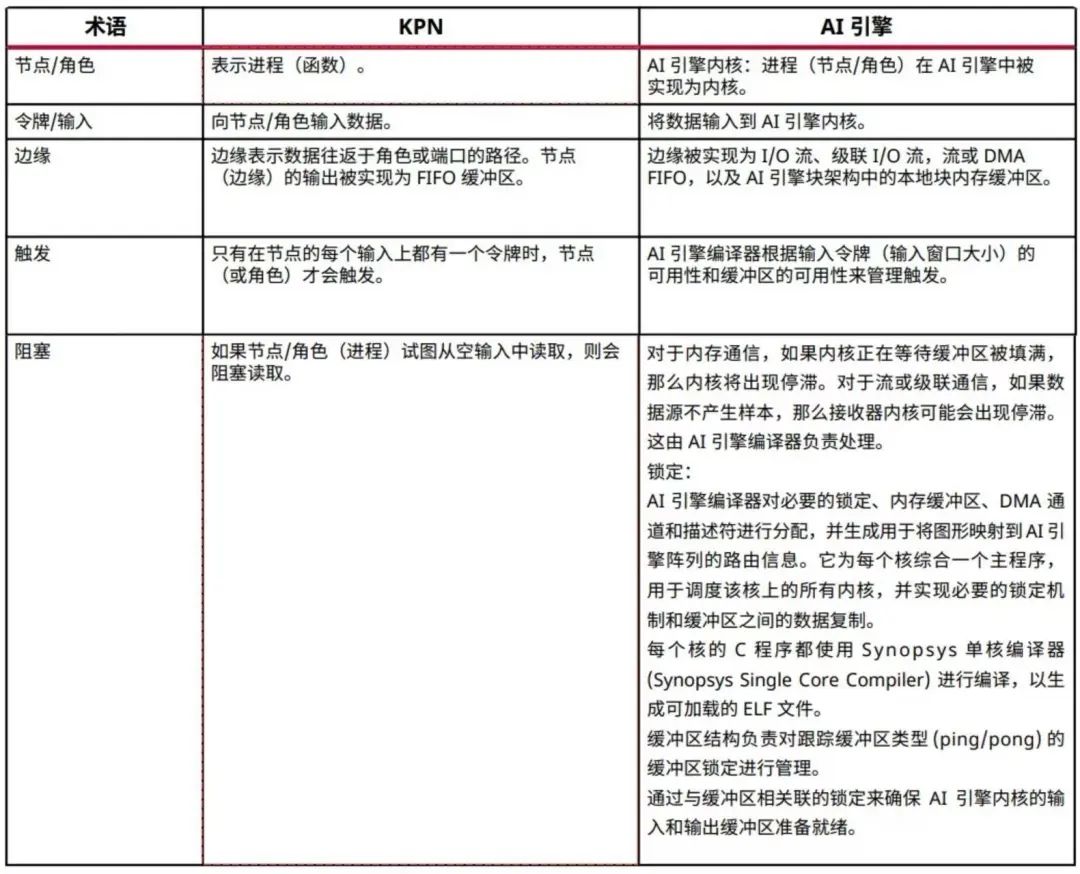

下表列出了 KPN 和 AI 引擎術語之間的比較

表 1：KPN 和 AI 引擎術語

在某些情況下，對于特定算法而言，數據流編程具有一定挑戰性，因?yàn)檎{(diào)度可能會導致進程停滯。
