在工業自動化與嵌入式開發的領域中，LabVIEW（Laboratory Virtual Instrument Engineering Workbench）始終扮演著“橋梁”角色。由美國國家儀器（NI）開發的這一圖形化編程平臺，憑借其直觀的拖拽式界面和強大的數據處理能力，成為了工程師與創客們的“心頭好”。而近期，當LabVIEW與樹莓派Pico這一微型控制器相遇時，兩者碰撞出的火花更是令人矚目——正如創客Mohammad Reza Sharifi打造的“LabVIEW控制樹莓派Pico監控機器人”項目所展示的，這種結合不僅簡化了復雜系統的開發流程，還為硬件創新開辟了新路徑。

LabVIEW的核心競爭力：從串口通信到工業協議

LabVIEW的核心魅力在于其“所見即所得”的編程邏輯。開發者無需編寫傳統代碼，只需通過拖拽圖標、連接數據線即可構建程序，尤其適合快速原型開發和工業控制場景。

1. 串口通信的利器：VISA庫

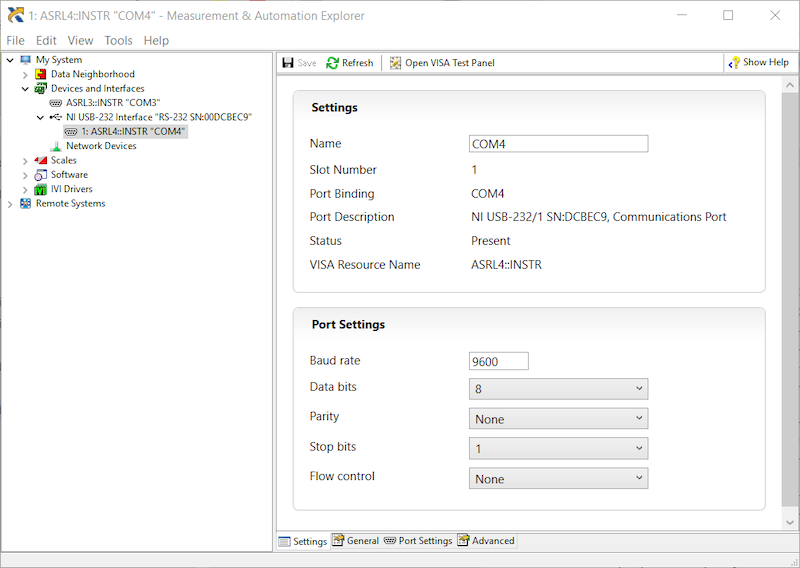

LabVIEW內置的VISA（Virtual Instrument Software Architecture）庫，為串口通信提供了“一站式”解決方案。用戶只需配置波特率、數據位、停止位等參數，即可輕松實現與硬件設備（如樹莓派Pico）的數據交互。例如，在監控機器人項目中，HC-05藍牙模塊與LabVIEW的通信正是通過串口協議完成，實時傳輸控制指令與傳感器數據。

2. 工業協議開發進階

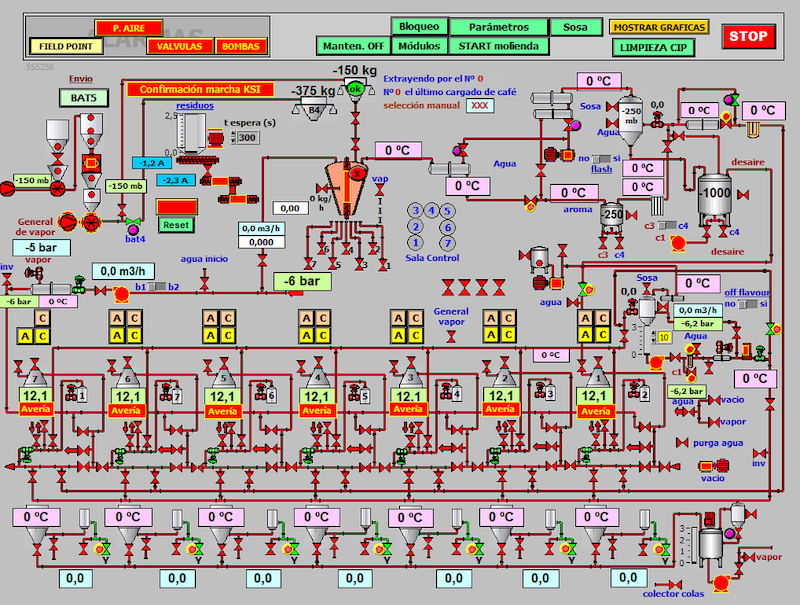

對于工業級應用，LabVIEW原生支持Modbus、OPC UA、CAN總線等協議。通過預置的函數庫，開發者能快速搭建符合工業標準的通信接口，例如連接PLC、傳感器網絡或機器人控制系統。這一特性使得LabVIEW與樹莓派Pico的結合不僅能用于創客項目，還可擴展至工業自動化原型開發。

3. 性能優化技巧

LabVIEW雖以易用性著稱，但在處理高吞吐量數據或復雜算法時仍需優化：

循環結構優化：避免在“While循環”內堆積過多操作，優先使用“生產者-消費者”模式分離數據采集與處理任務。

并行執行：利用LabVIEW的多線程特性，將GUI更新、數據解析、硬件控制分配至獨立線程。

內存管理：通過“數據流”編程減少冗余變量，并啟用“執行追蹤工具”定位性能瓶頸。

為何LabVIEW與樹莓派是“天作之合”？

樹莓派Pico作為一款低成本、高靈活性的微控制器，其核心價值在于硬件擴展能力——通過GPIO引腳連接電機、傳感器、通信模塊等外設。而LabVIEW的強項則是上層邏輯設計與人機交互，兩者互補性極強：

快速開發GUI控制界面

LabVIEW可在數小時內構建出包含按鈕、圖表、視頻流的控制面板（如監控機器人的導航界面），省去了傳統編程中繁瑣的UI代碼編寫。

無縫硬件集成

通過串口、藍牙或Wi-Fi，LabVIEW可直接向樹莓派Pico發送指令，而Pico的MicroPython固件則負責解析指令并驅動硬件（如L298電機驅動模塊）。

教育與應用的雙重潛力

對于教育領域，這種組合降低了學生學習嵌入式開發的門檻；而在工業場景中，LabVIEW的穩定性與樹莓派的低成本特性，使其成為自動化設備原型的理想選擇。

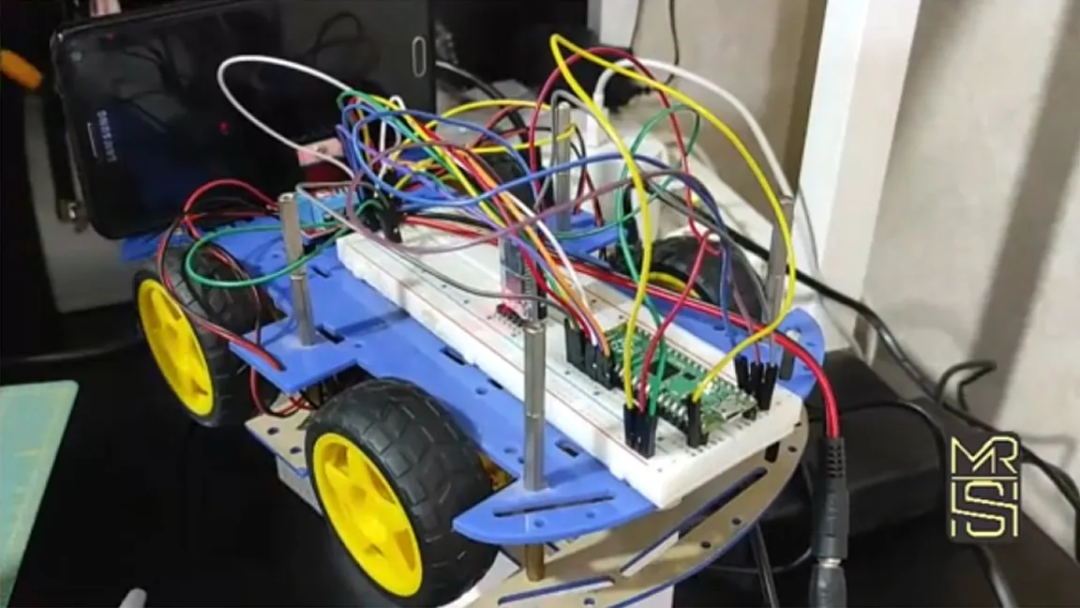

揭秘“LabVIEW+Pico監控機器人”項目

在Mohammad Reza Sharifi的開源項目中，樹莓派Pico化身為機器人的“大腦”，而LabVIEW則扮演著“遠程指揮官”的角色。以下是項目的技術亮點：

1. 硬件架構

樹莓派Pico：作為主控單元，通過MicroPython腳本接收LabVIEW指令，控制L298N電機驅動模塊驅動四輪底盤。

HC-05藍牙模塊：實現Pico與LabVIEW GUI的無線通信，傳輸方向指令（前進、后退、轉向）。

智能手機攝像頭：通過Wi-Fi或USB連接實時回傳視頻流至LabVIEW界面，構成監控系統的“眼睛”。

2. 軟件協作流程

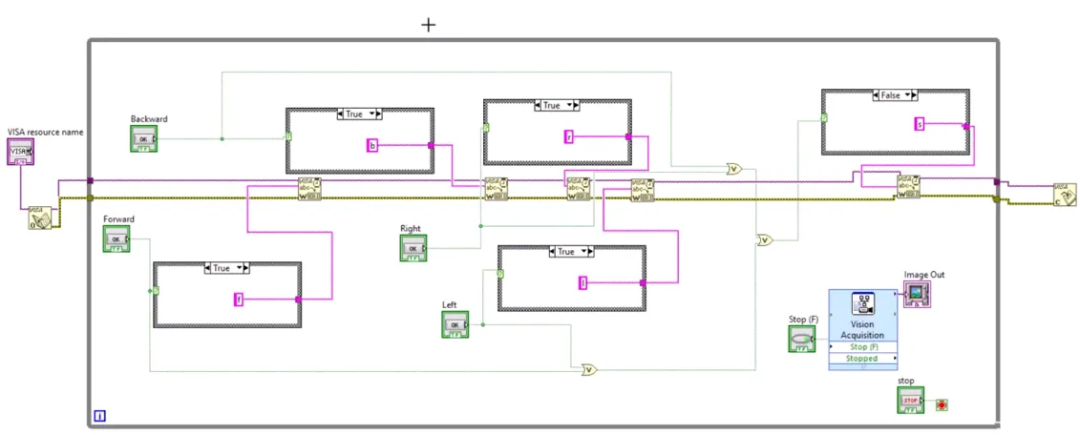

LabVIEW GUI：用戶點擊界面按鈕后，LabVIEW將指令編碼為字符串，經藍牙發送至Pico。

Pico固件：MicroPython腳本解析指令，生成PWM信號驅動電機，并管理電源與傳感器狀態。

視頻流整合：手機攝像頭畫面通過第三方應用（如IP攝像頭）推流至LabVIEW界面，實現“第一人稱視角”操控。

3. 項目擴展性

該框架可輕松擴展至更多場景：

增加溫濕度傳感器、超聲波避障模塊，升級為環境監測機器人。

結合OpenCV算法，在LabVIEW中實現人臉識別或目標跟蹤功能。

替換為工業協議（如Modbus TCP），打造車間巡檢設備原型。

開源資源與參與方式

Sharifi已將項目的完整代碼、接線圖及LabVIEW VI文件開源至GitHub倉庫，創客可直接復現或二次開發：

GitHub項目地址：

https://github.com/mohammadreza-sharifi/Control-Surveillance-Raspberry-Pi-Pico-Robot-using-NI-LabVIEW
