Profinet轉DP應用于化工生產過程監控系統（ProfibusDP協議模塊）

·某化工企業的生產車間中，有許多用于監測化工原料流量、壓力、溫度等參數的ProfibusDP傳感器。企業為了提升生產過程的安全性和可控性，決定對控制系統進行升級，采用西門子的ProfinetPLC作為核心控制器。但由于原有傳感器采用ProfibusDP協議，無法直接與新的PLC通訊，需要解決協議Profinet轉profibusDP轉換問題，需要用到網關模塊。

參數設置：

·協議支持：支持ProfibusDP轉Profinet協議，可實現ProfibusDP網絡和Profinet網絡之間的數據交換，支持標準的ProfinetI/O協議。

·接口類型：Profibus側為DP主站接口，可連接ProfibusDP從站設備；Profinet側為從站接口，用于連接Profinet主站設備。

·從站數量：ProfibusDP網絡組態由配置軟件完成，最多支持125個從站。

·數據傳輸：Profinet支持最多16個槽位，最大輸入字節數為1440字節，最大輸出字節數為1440字節，可在兩個網絡之間快速傳輸循環I/O數據。

·供電電源：24VDC（±5%），最大功率3.5W。

·安裝方式：DIN-35mm導軌安裝。

·防護等級：IP20。

·工作環境：溫度為-45～85℃，濕度≤95%。

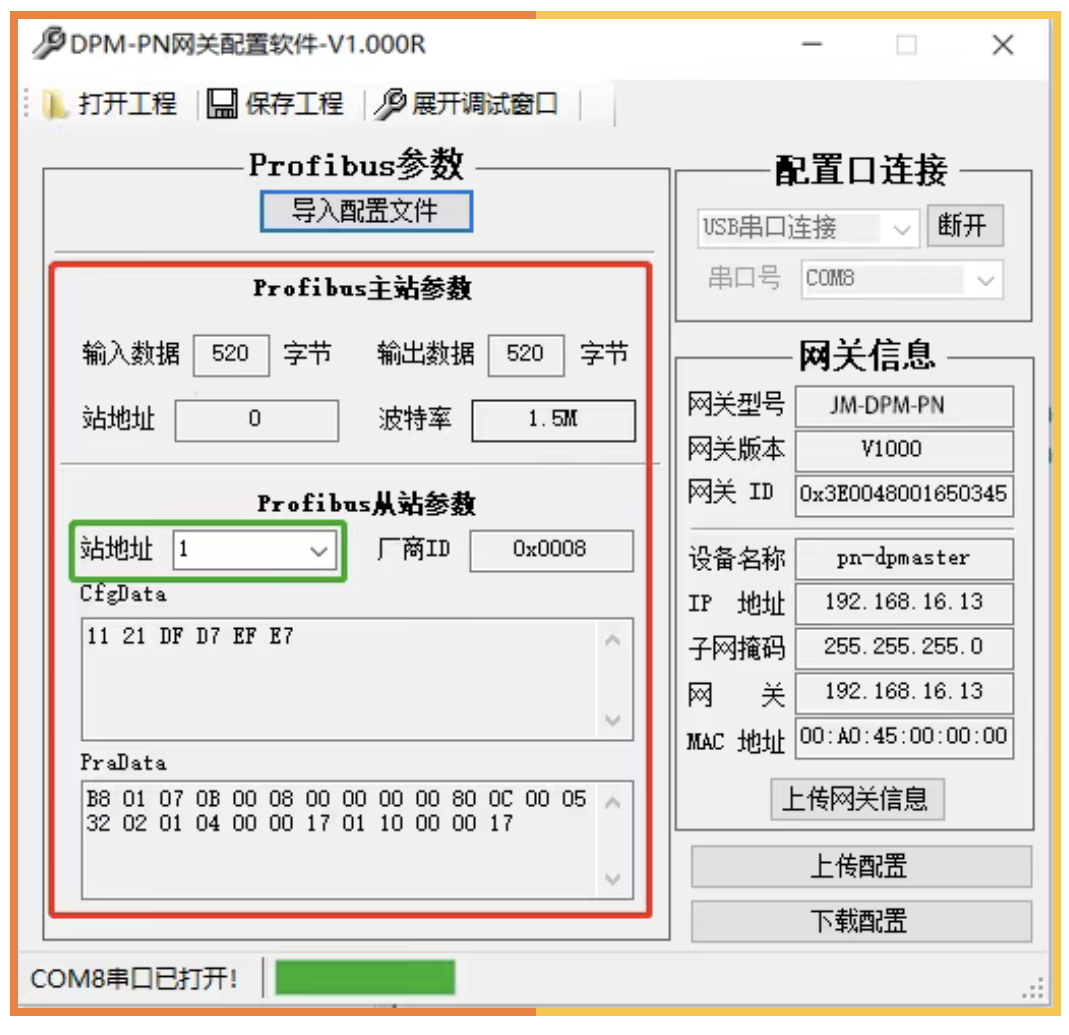

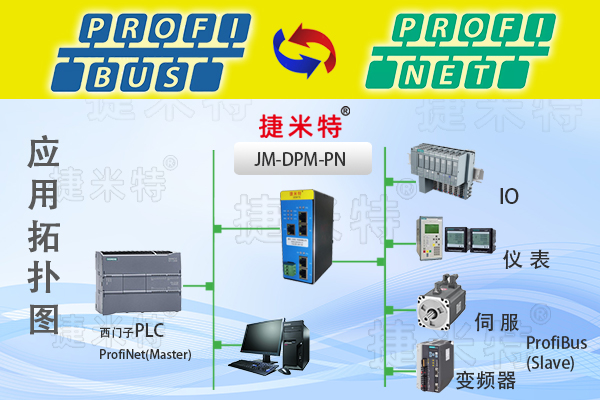

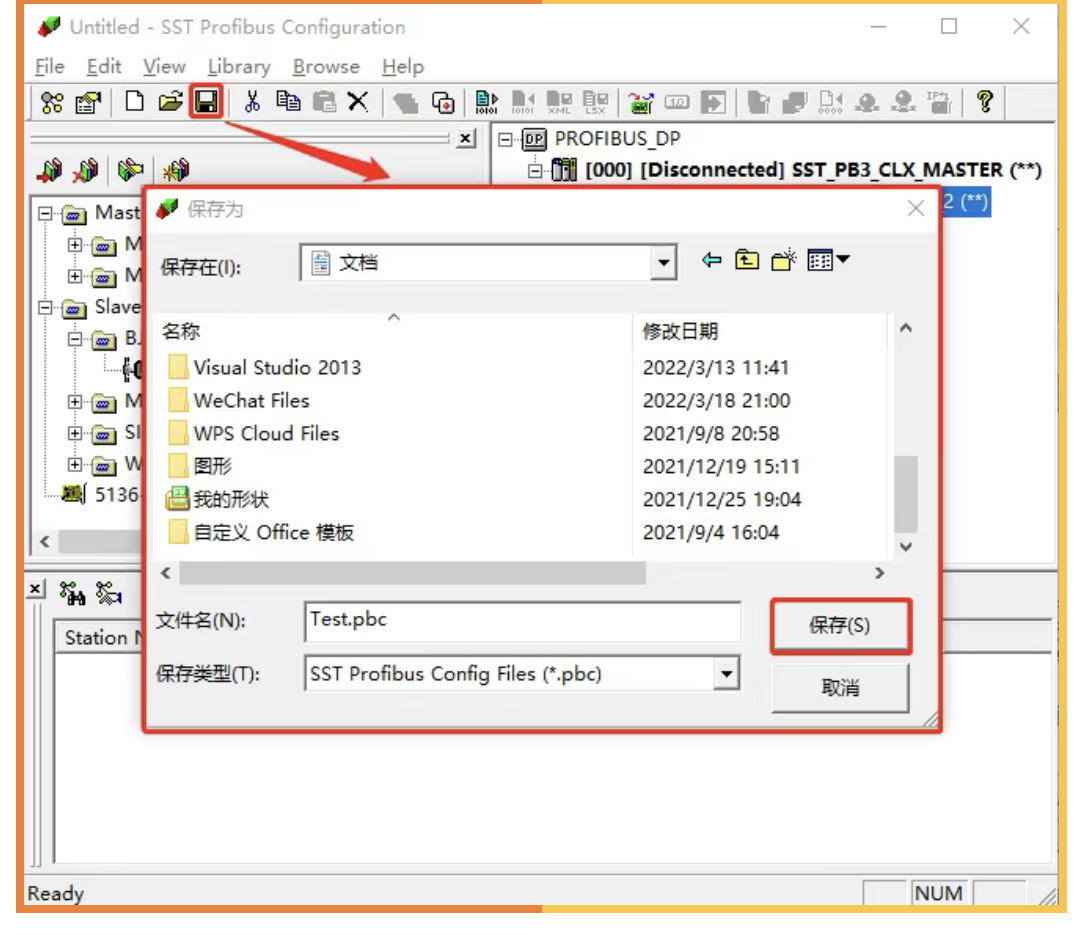

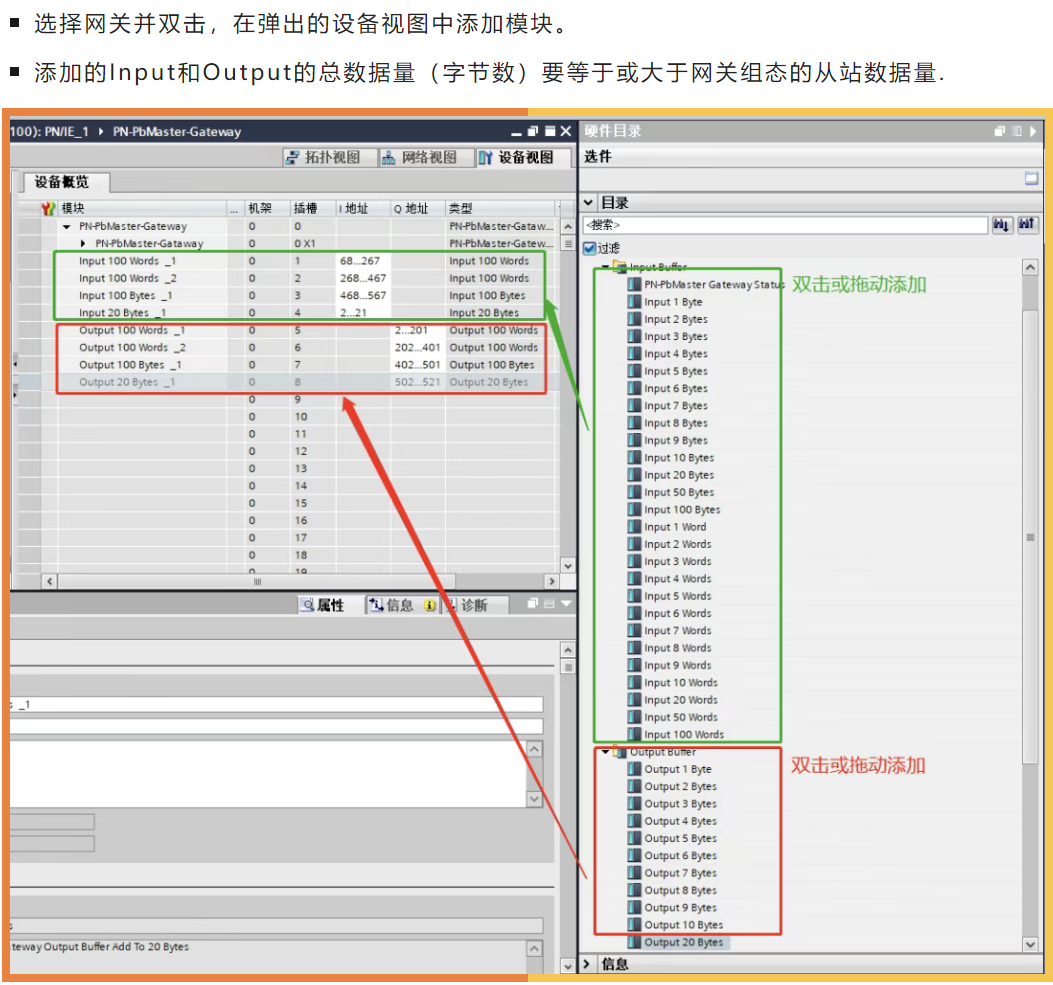

·解決方案：選用捷米特JM-DPM-PN網關模塊來解決通訊難題。將網關的ProfibusDP端與ProfibusDP傳感器連接，Profinet端與西門子ProfinetPLC連接。在配置過程中，先在PLC編程軟件中導入網關的GSDML文件，完成硬件組態。接著，使用配置軟件對網關進行設置，添加ProfibusDP傳感器設備，并配置數據映射，使傳感器的數據能夠準確地傳輸?shù)絇LC中。同時，根據化工生產的工藝要求，在PLC中編寫相應的程序，對傳感器數據進行分析和處理，實現對生產過程的實時監控和報警功能。

·實施效果：通過捷米特JM-DPM-PN網關模塊的應用，順利完成了ProfibusDP傳感器與西門子ProfinetPLC的通訊連接?；どa(chǎn)過程中的各種參數能夠?qū)崟r傳輸?shù)絇LC控制系統中，當參數超出設定范圍時，系統會及時發出報警信號，提醒操作人員采取相應的措施，有效保障了生產過程的安全和穩定，提高了化工產品的質量和生產效益。
