本示例僅作為演示如何使用億佰特LoRaWAN節點模塊和LoRaWAN網關接入TTN服務器建立LoRaWAN網絡。

說明：

1、本示例中使用TTN開源服務器進行演示，由于TTN服務器版本會存在升級或其他原因，本示例中涉及TTN服務器配置內容有可能無法適配后續更新后的TTN服務器的配置。

2、本示例使用節點模塊型號為：E78-400TBL-02（搭載了E78-470LN22S(6601)模組的測試板）；網關型號為：E870-L470LG11。

一

TTN服務器配置

首先瀏覽器進入服務器官網。如果已經注冊了TTN服務器賬號的話，可以直接點擊log in進行賬號登錄；若第一次使用TTN服務器的話，先點擊Sign Up進行賬號注冊。輸入需創建的賬號、密碼及郵箱后點擊Create account，建立賬號完成。創建賬號完成后，返回主界面點擊Log in登錄自己創建的賬號。

登錄完成后按以下步驟操作：

1、點擊賬號頭像，

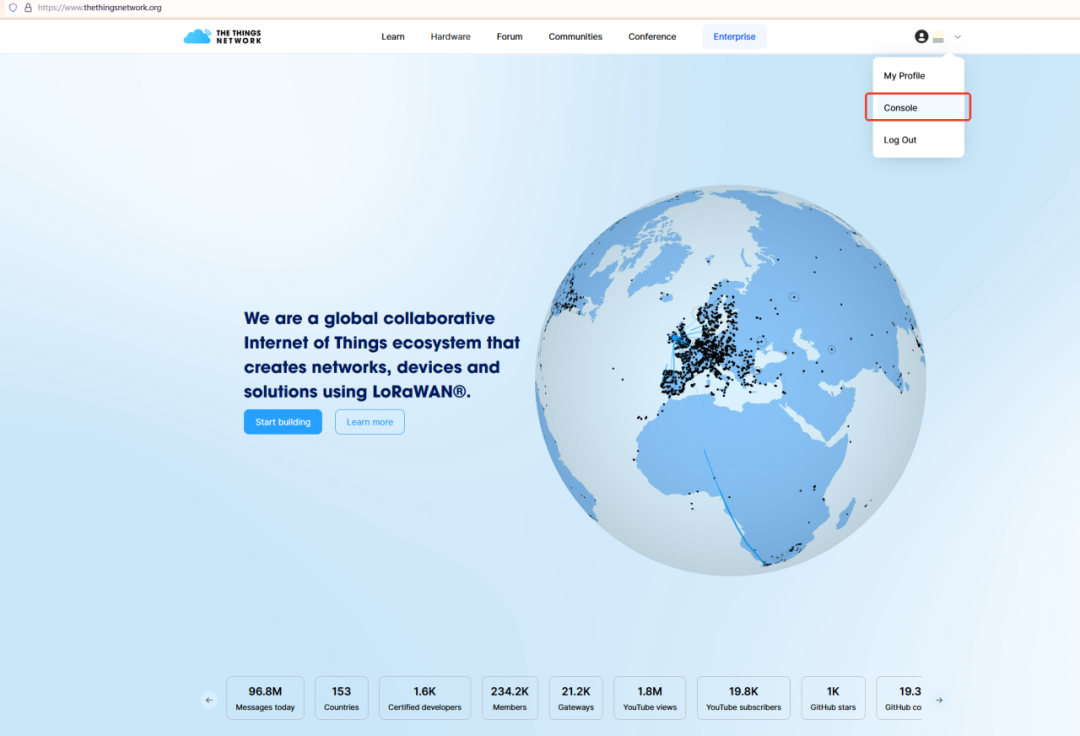

選擇Console，進入Cluster選擇界面。

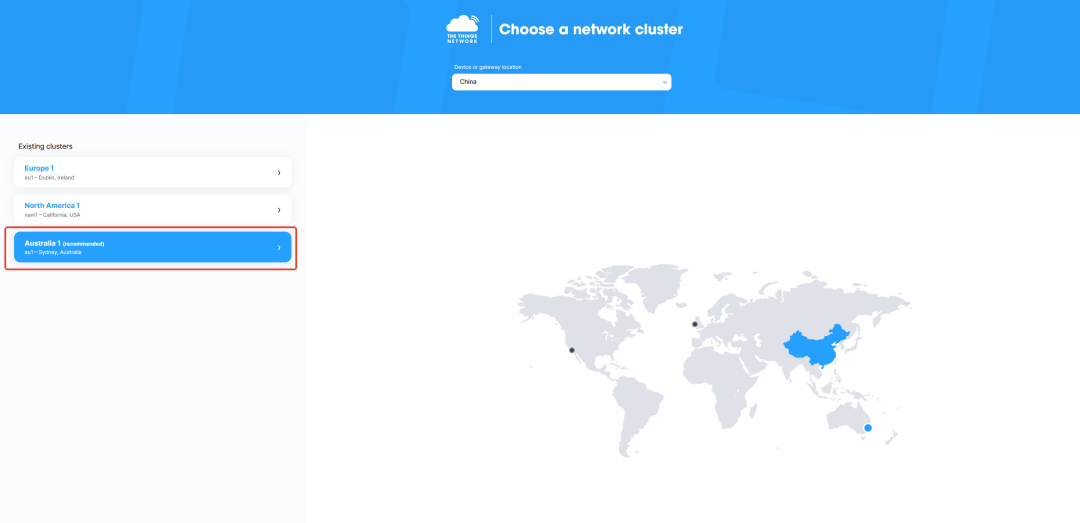

2、這里示范

選擇Australia 1來創建設備和網關。

3、創建新的網關：

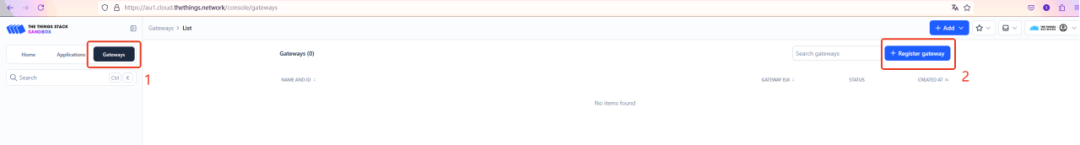

（1）點擊“+Register gateway”開始創建：

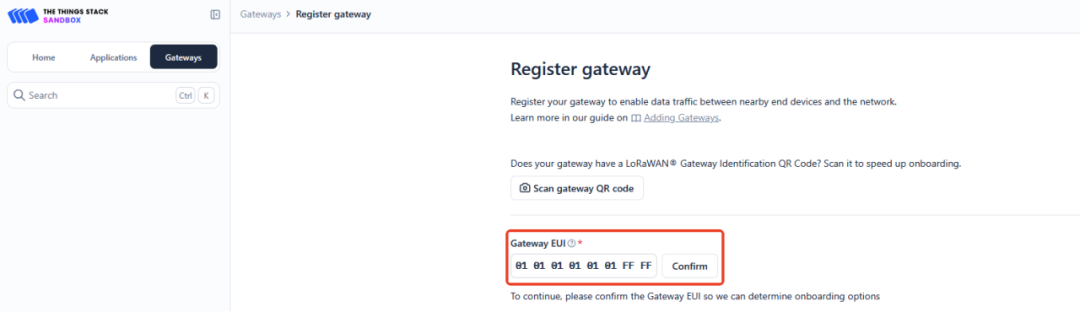

（2）輸入Gateway EUI，Getaway EUI是E870-L470LG11網關需要的參數，必須和網關配置的EUI一致，這里我們設置“010101010101FFFF”，輸入完成后點擊Confirm進入下一步。

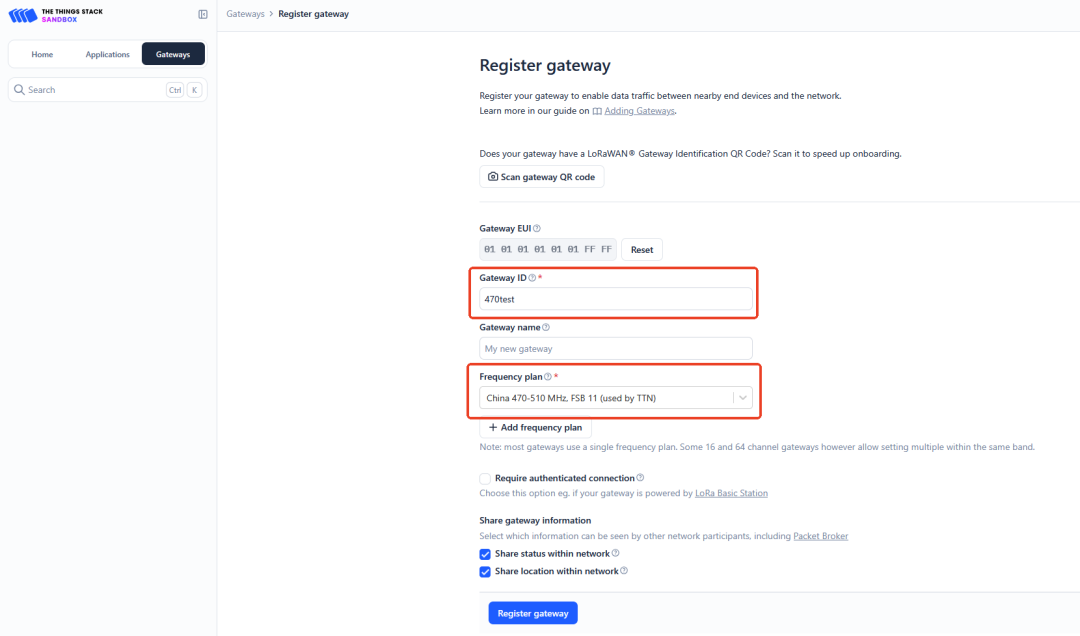

（3）輸入Gateway ID和Frequency plan，這里由于我們使用的網關和節點分別是E870-L470LG11和E78-400TBL-02，所以我們Frequency plan選擇470頻段。這兩個填寫完成后點擊最下方的“Register gateway”。

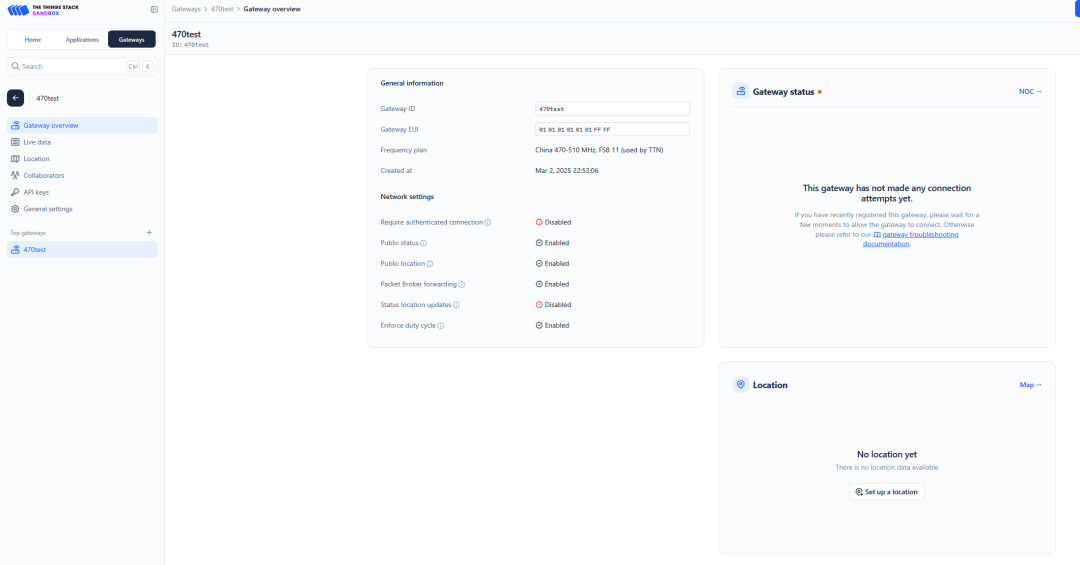

（4）完成上述操作即可完成網關的創建，最終界面見下圖：

4、創建新的節點：

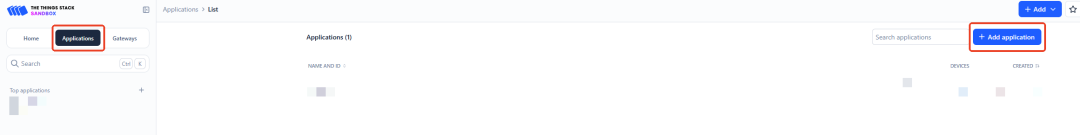

（1）點擊“+Add application”來創建生產節點的界面：

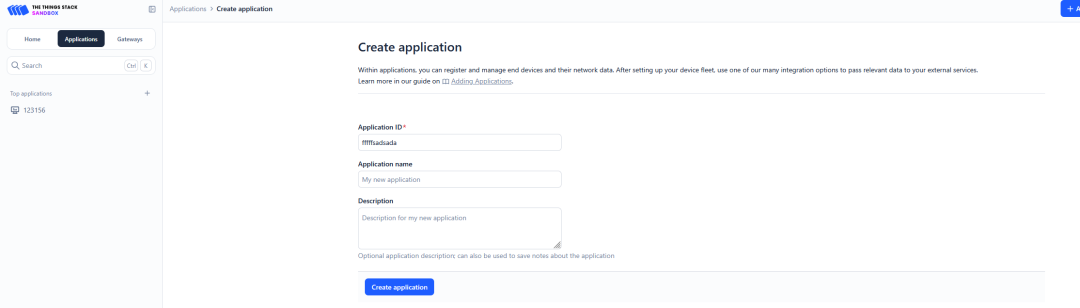

（2）輸入“Application ID”（這里ID隨便輸入一個沒有被使用的就行）后點擊最下方的“Create application”。

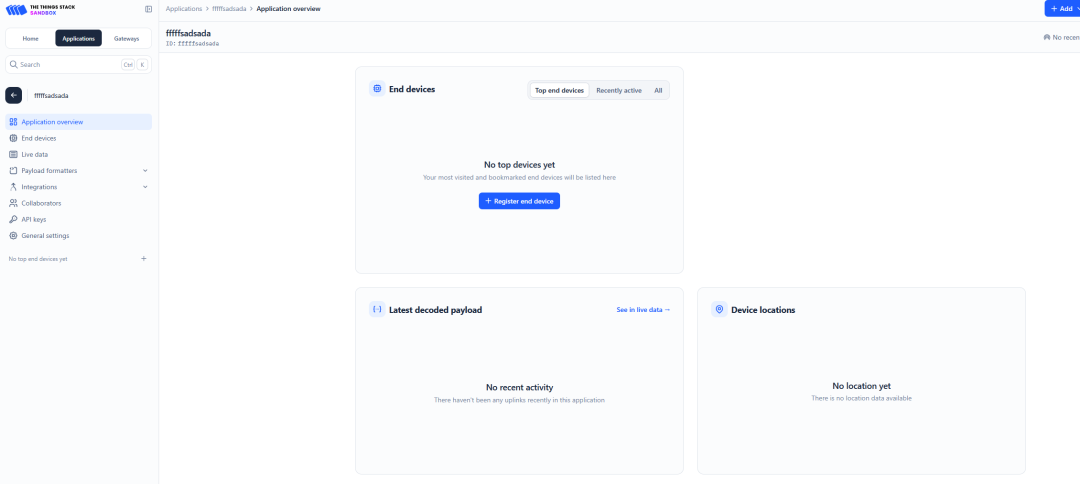

（3）按照上述步驟創建完成界面如下：

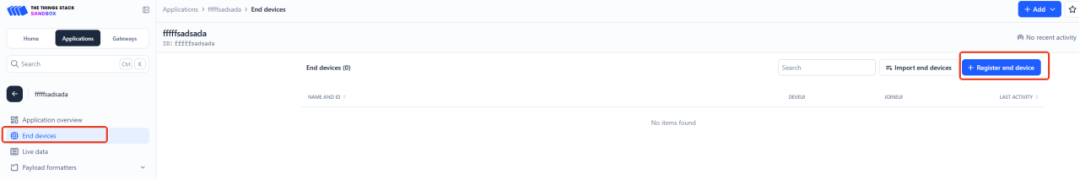

（4）在End devices界面中配置節點，選擇End devices，點擊右上角的“+Register end device”進行創建：

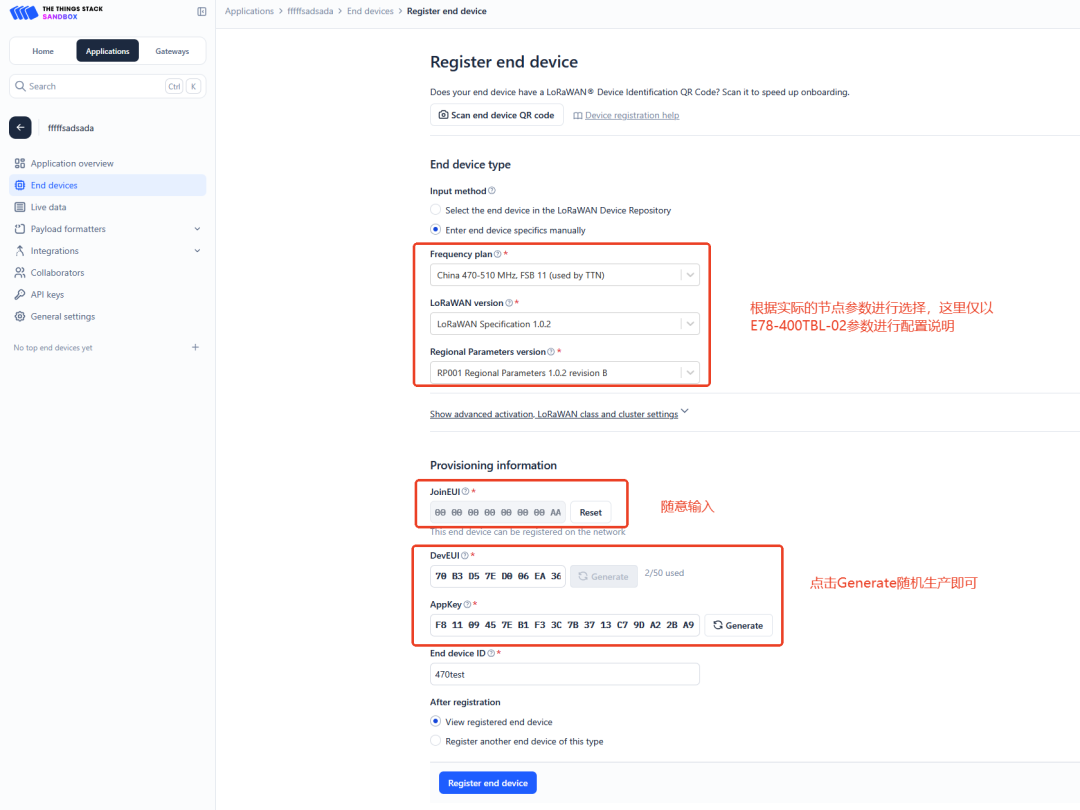

（5）節點工作頻段、LoRaWAN協議、ID和密鑰等數據選擇和生成，完成下圖信息填寫后點擊最下方的“Register end device”完成生成。

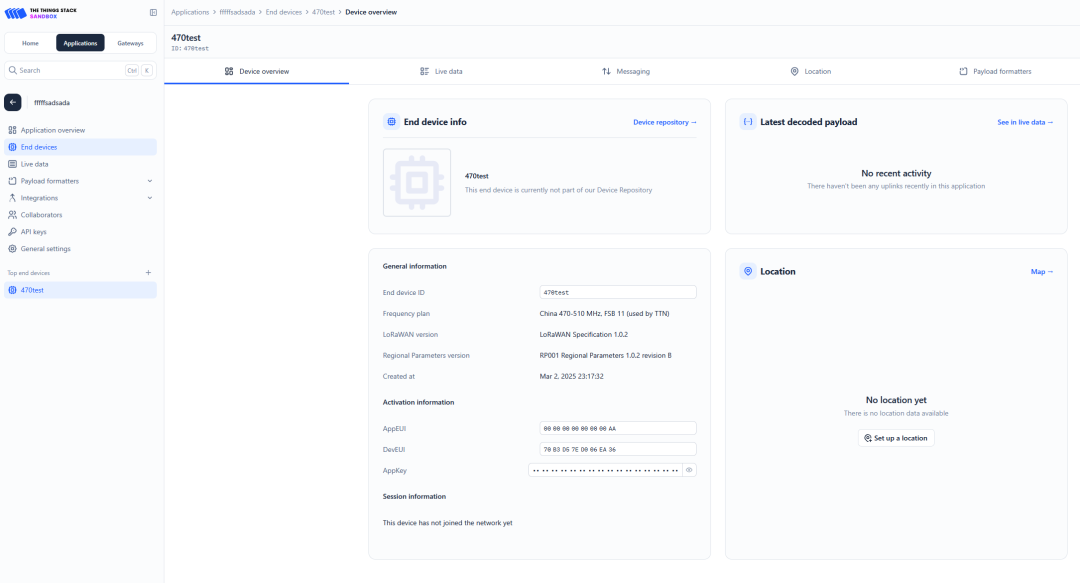

（6）完成上述操作后最終節點界面如下圖：

二

使用E78節點+E870網關接入TTN

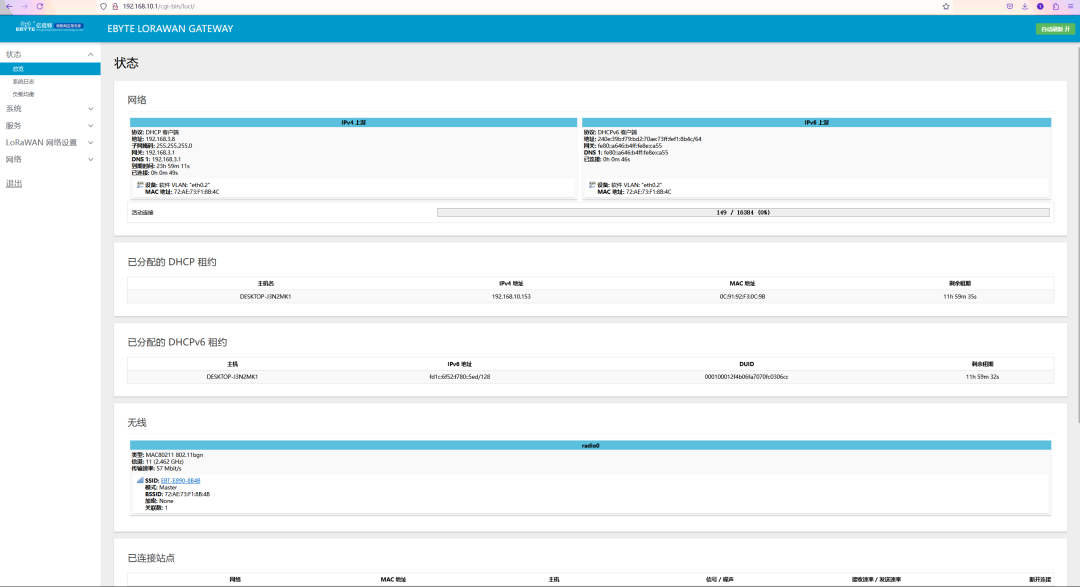

1、E870網關參數配置（1）在保證網關有網的情況下，使用電腦連接網關WiFi后，打開瀏覽器輸入192.168.10.1，進入網關網頁配置界面（用戶名以及密碼默認為root）。

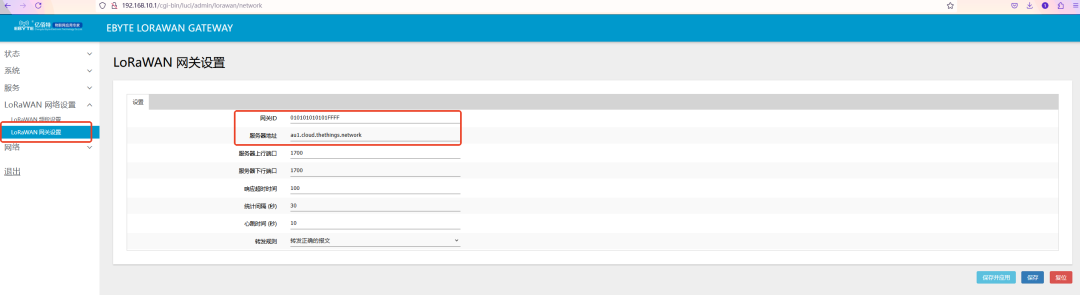

（2）LoRaWAN網關設置中輸入TTN服務器中提前設置的網關參數，參數輸入后點擊保存并應用即可。

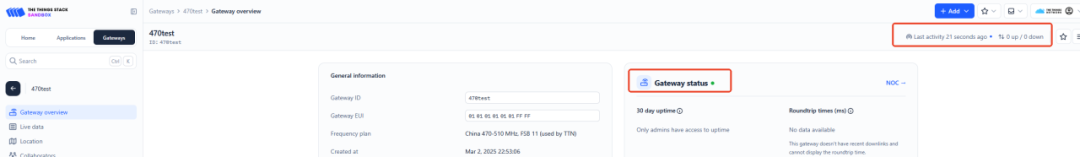

（3）幾十秒后可看到網關的LINK燈亮，這時打開TTN服務器查看網關狀態，可見網關已連上服務器。

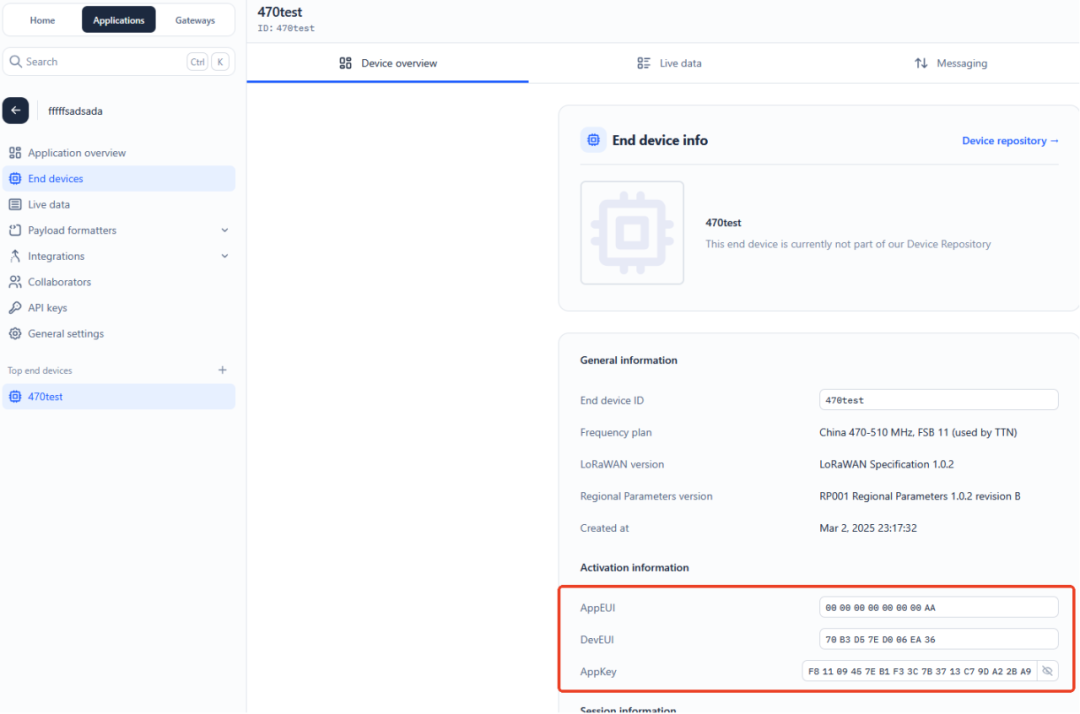

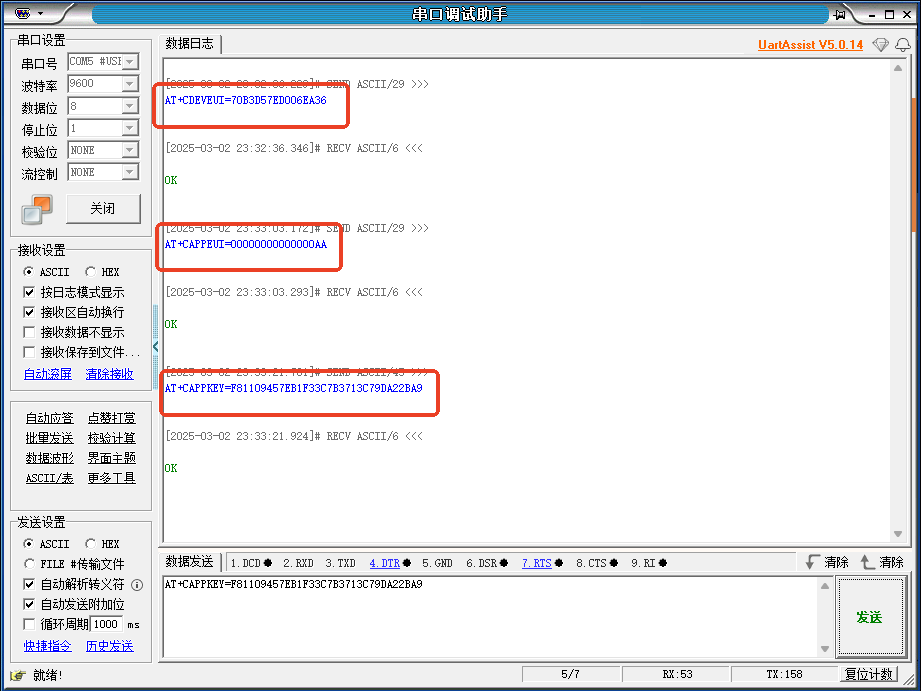

2、E78節點參數配置（1）E78節點設備通過USB連接電腦后，打開TTN服務器網頁，找到配置好的節點參數；打開串口助手，通過AT指令配置AppEUI，DevEUI以及AppKey參數。

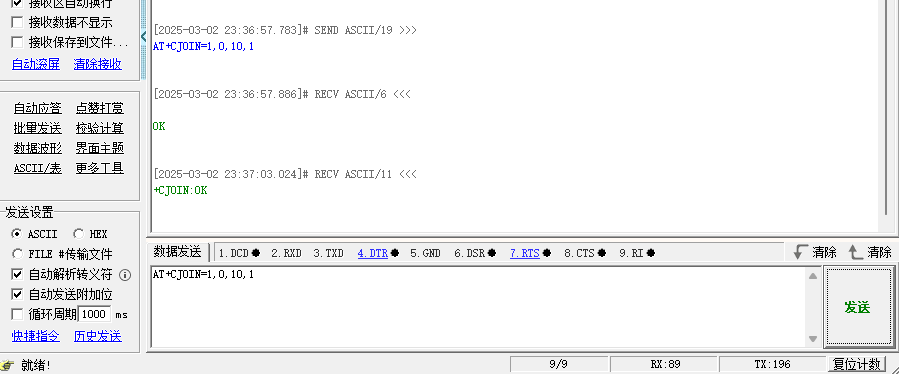

（2）當E78-470LN22S參數配置完成后，發送入網指令AT+CJOIN=1,0,10,1，回復+CJOIN:OK，即入網成功。

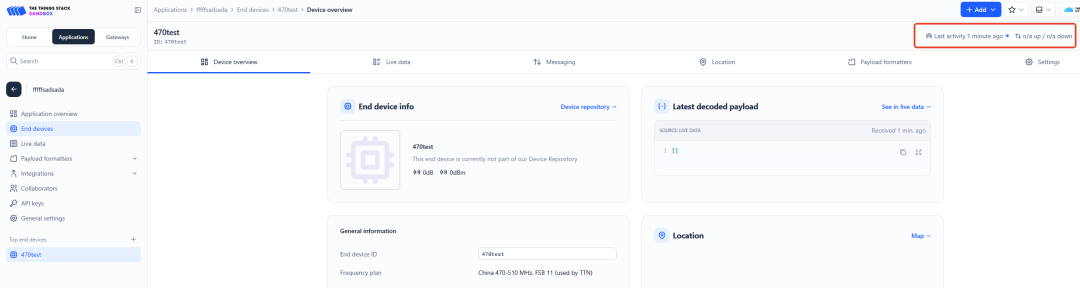

服務器中節點顯示如下：

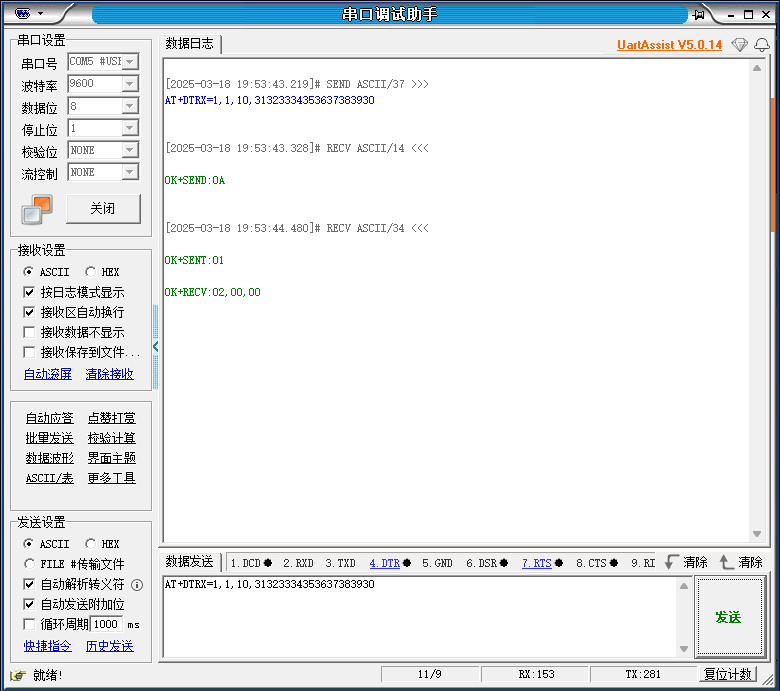

此時可通過指令“AT+DTRX=1,1,10,31323334353637383930”發送數據測試通信是否正常，如返回下圖結果則通信正常。

到此，已完成LoRaWAN節點模塊和LoRaWAN網關接入TTN服務器建立LoRaWAN網絡。
