TPSM13604H SIMPLE SWITCHER 電源模塊是一種易于使用的降壓直流/直流解決方案，可在低開關頻率下驅動高達 4A 的負載，并具有出色的功率轉換效率、線路和負載調節以及輸出精度。TPSM13604H采用創新封裝，可增強熱性能，并允許手工或機器焊接。
*附件：tpsm13604h.pdf

TPSM13604H 可接受 5 V 至 36 V 之間的輸入電壓軌，并提供低至 3 V 的可調且高精度輸出電壓。TPSM13604H 只需要 3 個外部電阻器和 4 個外部電容器即可完成電源解決方案。TPSM13604H 具有可靠而堅固的設計，具有以下保護功能：熱關斷、輸入欠壓鎖定、輸出過壓保護、短路保護和輸出電流限制，并允許啟動到預偏置輸出。單個電阻器可調節高達 700 kHz 的開關頻率。

特性

• 集成屏蔽電感器
• 簡單的 PCB 布局
• 使用外部軟啟動和精密使能實現靈活的啟動時序控制
• 浪涌電流保護
• 輸入 UVLO 和輸出短路保護
• -40°C 至 125°C 結溫范圍
• 單個裸露焊盤和標準引腳布局，便于安裝和制造
• 低輸出電壓紋波
• 引腳對引腳兼容系列：
  • LMZ14203/LMZ14202/LMZ14201（最大 42 V、3 A、2 A、1 A）
  • LMZ12003/LMZ12002/LMZ12001（最大 20 V、3 A、2 A、1 A）
• 電氣規格
  • 高達 4A 的輸出電流
  • 輸入電壓范圍 5 V 至 36 V
  • 輸出電壓范圍 3 V 至 16 V
  • 效率高達 97%
• 性能優勢
  • 高效率減少系統發熱
  • 低輻射 EMI（符合 EN 55022 B 類標準）
  • 無需賠償
  • 低封裝熱阻
    • EN 55022：2006、+A1：2007、FCC 第 15 部分 B 子部分：2007

參數

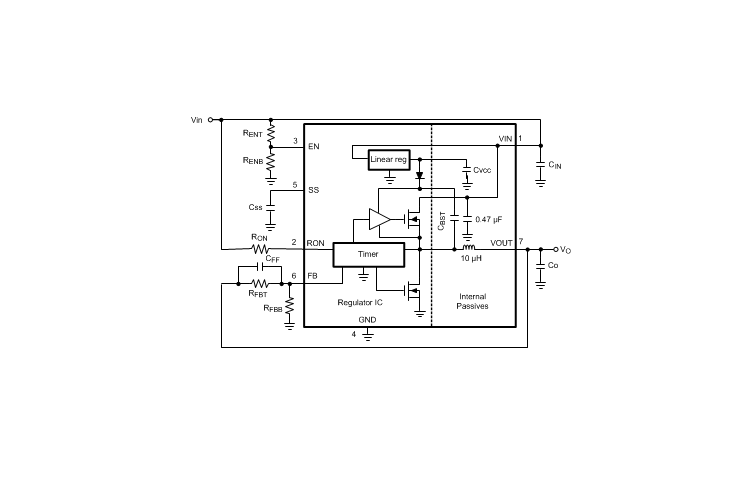

方框圖

1. 產品概述

• ?類型?：5-V至36-V輸入，4-A高輸出電壓電源模塊
• ?封裝?：7-Pin TO-PMOD
• ?主要特點?：集成屏蔽電感、簡單PCB布局、靈活啟動序列、輸入欠壓鎖定（UVLO）和輸出短路保護、寬結溫范圍（-40°C至125°C）

2. 主要特性

• ?集成度?：內置電感，僅需少量外部元件即可完成電源解決方案
• ?保護功能?：包括熱關斷、輸入欠壓鎖定、輸出過壓保護、短路保護和輸出電流限制
• ?性能?：高效率（高達97%）、低輸出電壓紋波、低輻射EMI（符合EN 55022 Class B）
• ?啟動控制?：支持外部軟啟動和精密使能控制
• ?靈活性?：引腳兼容家族產品，滿足不同應用需求

3. 電氣特性

• ?輸入電壓范圍?：5 V至36 V
• ?輸出電壓范圍?：3 V至16 V可調
• ?輸出電流?：最大4 A
• ?效率?：在多種輸入電壓和負載條件下效率高達90%以上
• ?開關頻率?：可通過外部電阻調整，最高可達700 kHz

4. 功能描述

• ?COT控制?：基于恒定導通時間（COT）的控制方式，實現快速瞬態響應和高效能
• ?輸出過壓保護?：當反饋電壓超過設定閾值時，立即終止導通時間
• ?電流限制?：監測同步MOSFET的電流，防止過流損壞
• ?熱保護?：內置熱關斷電路，防止結溫過高導致?lián)p壞

5. 應用信息

• ?典型應用?：測試與測量、工廠自動化與控制、航空航天與國防、通用電源供應
• ?設計步驟?：包括使能分壓電阻選擇、輸出電壓設置、軟啟動電容選擇、輸入輸出電容選擇及工作頻率設置

6. 布局指南

• ?最小化開關電流環路面積?：減少EMI和電壓降
• ?單點接地?：確保反饋、軟啟動和使能組件的接地路徑清晰
• ?最小化反饋引腳走線長度?：減少噪聲干擾
• ?寬輸入輸出總線連接?：降低電壓降，提高效率
• ?充分散熱?：通過熱過孔和大面積銅層實現有效散熱

7. 電源推薦

• ?輸入電源?：推薦使用穩壓電源，并確保良好的旁路和濾波
• ?輸出濾波?：根據應用需求選擇合適的輸出電容，以優化瞬態響應和紋波抑制

8. 文檔和支持

• ?相關數據表?：提供詳細的電氣特性和應用曲線
• ?應用筆記?：包括PCB設計、熱設計及模塊安裝指南
• ?支持資源?：TI E2E?支持論壇提供設計幫助和問題解答

9. 訂購信息

• ?封裝類型?：TO-PMOD
• ?工作溫度范圍?：-40°C至125°C
• ?環保信息?：符合RoHS要求，提供綠色封裝選項

10. 注意事項

• 在設計過程中，請確保遵守數據手冊中規定的絕對最大額定值和推薦操作條件
• 在使用前，請仔細閱讀數據手冊并參考TI提供的最新文檔和支持資源
