傾佳電子提供SiC碳化硅MOSFET正負壓驅動供電與米勒鉗位解決方案

楊茜 ? 來源:jf_33411244 ? 作者:jf_33411244 ? 2025-04-21 09:21 ? 次閱讀

SiC碳化硅MOSFET正負壓驅動供電與米勒鉗位解決方案

傾佳電子(Changer Tech)-專業汽車連接器及功率半導體(SiC碳化硅MOSFET單管,SiC碳化硅MOSFET模塊,碳化硅SiC-MOSFET,SiC功率模塊驅動板,驅動IC)分銷商,聚焦新能源、交通電動化、數字化轉型三大方向,致力于服務中國工業電源,電力電子裝備及新能源汽車產業鏈。

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊,助力電力電子行業自主可控和產業升級!

傾佳電子楊茜跟住SiC碳化硅MOSFET功率器件三個必然,勇立功率半導體器件變革潮頭:

傾佳電子楊茜跟住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢!

傾佳電子楊茜跟住SiC碳化硅MOSFET單管全面取代IGBT單管和高壓平面硅MOSFET的必然趨勢!

傾佳電子楊茜跟住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢!

一、背景與需求

SiC MOSFET因其高耐壓、耐高溫、低損耗及高頻特性,已成為電力電子系統中的核心功率器件。然而,其低閾值電壓(VGS(th)?)和高開關速度的特性,易受米勒效應影響導致誤開通風險,對驅動設計提出了更高要求。為此,正負壓驅動供電與米勒鉗位功能成為保障SiC MOSFET可靠運行的關鍵技術。

二、正負壓驅動供電方案

1. 驅動架構設計
BASiC基本半導體提供完整的驅動板解決方案,核心組件包括:

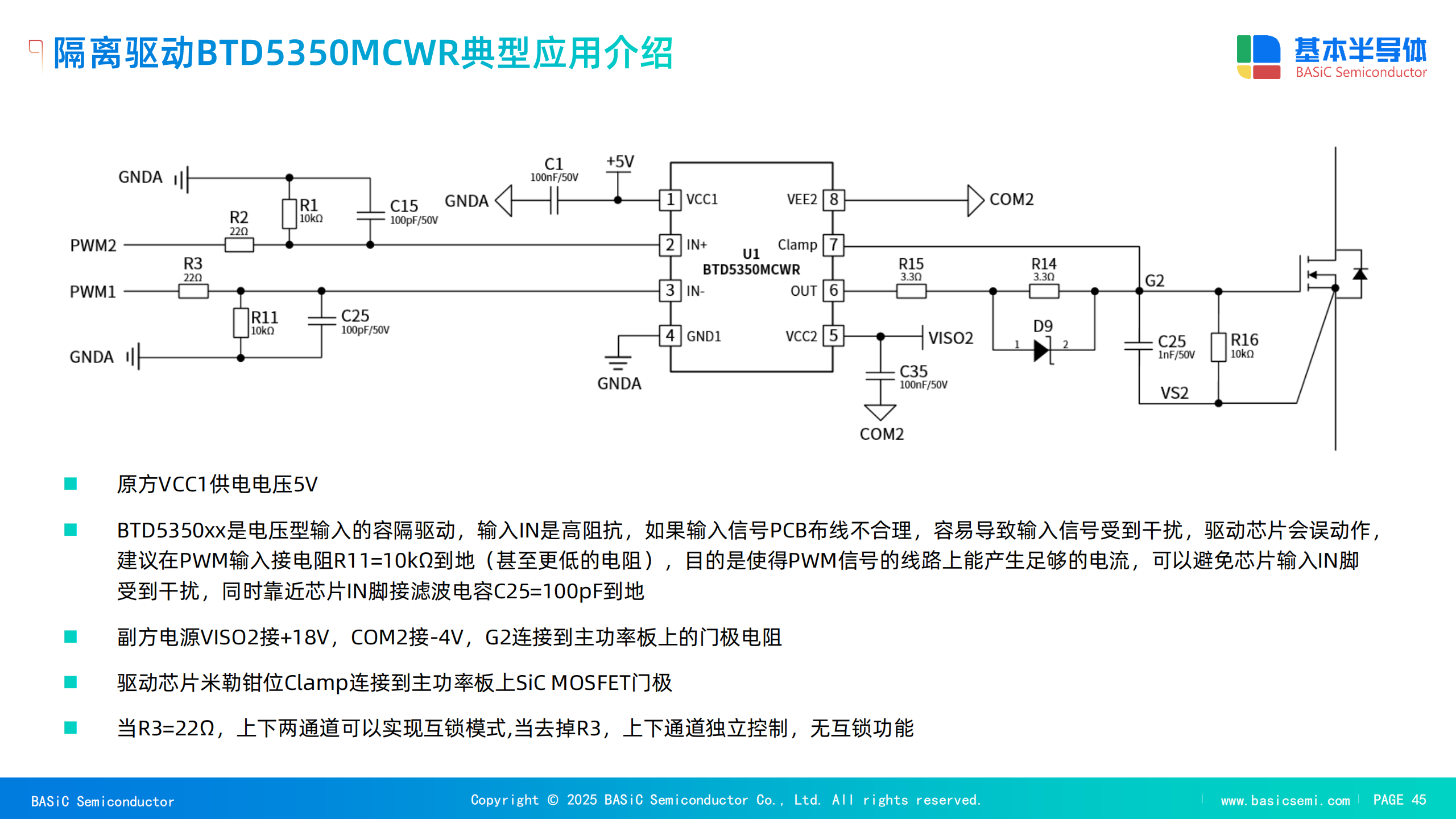

隔離驅動芯片:BTD5350MCWR,支持峰值電流10A,集成米勒鉗位功能。

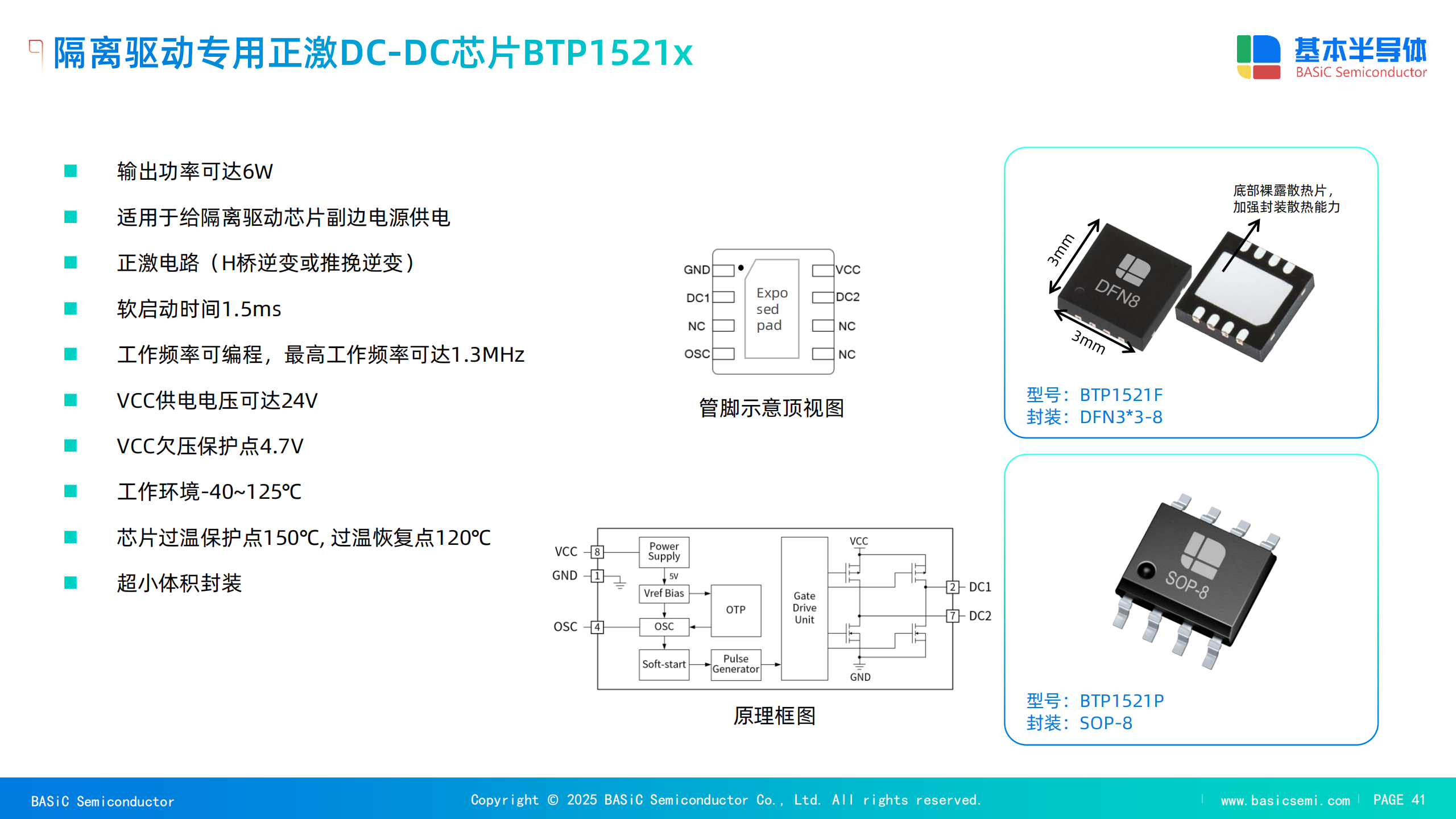

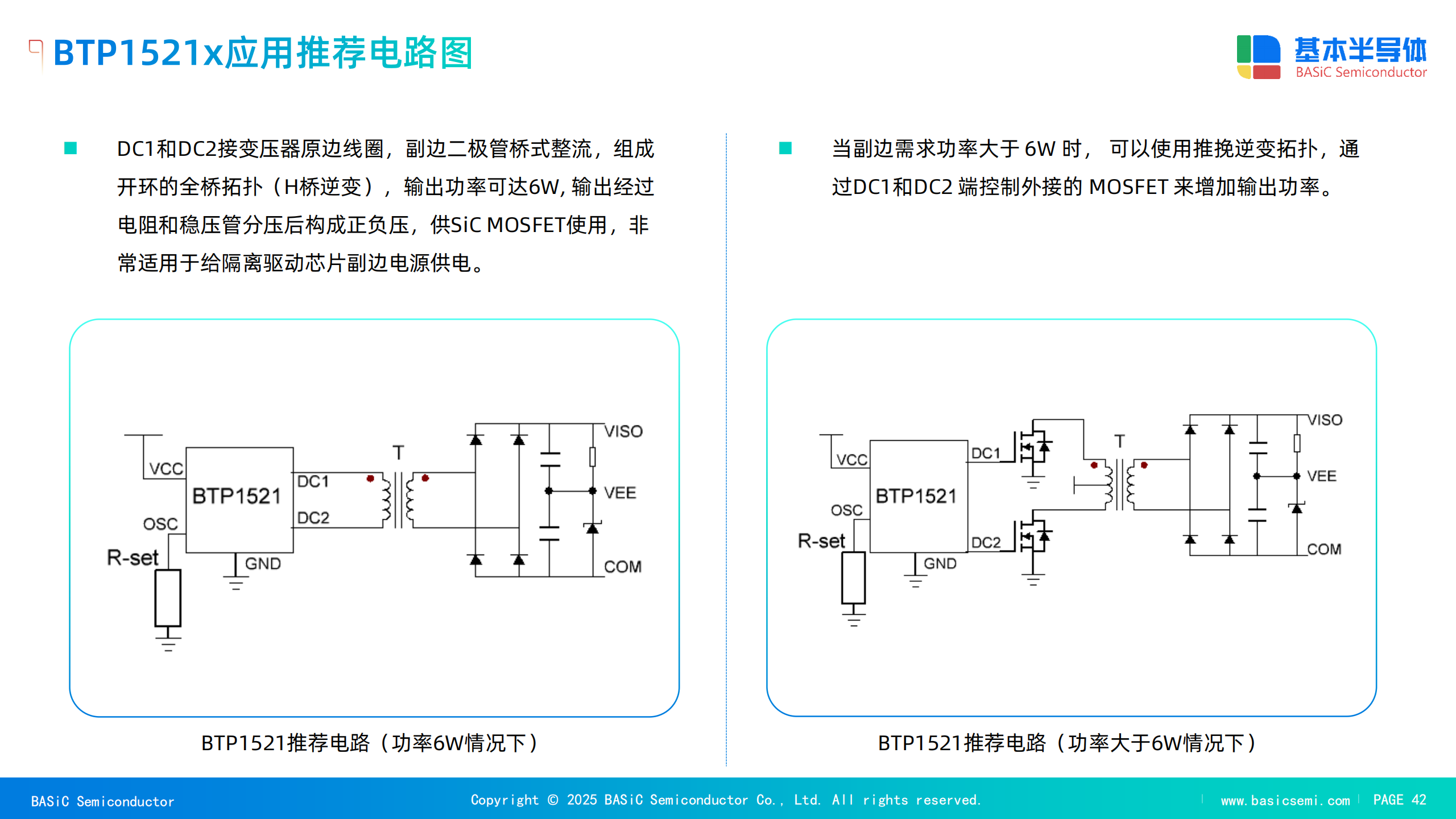

電源控制芯片:BTP1521F,BTP1521P,正激拓?fù)洌敵龉β?W,可為副邊驅動提供穩定的正負壓(+18V/-4V)。

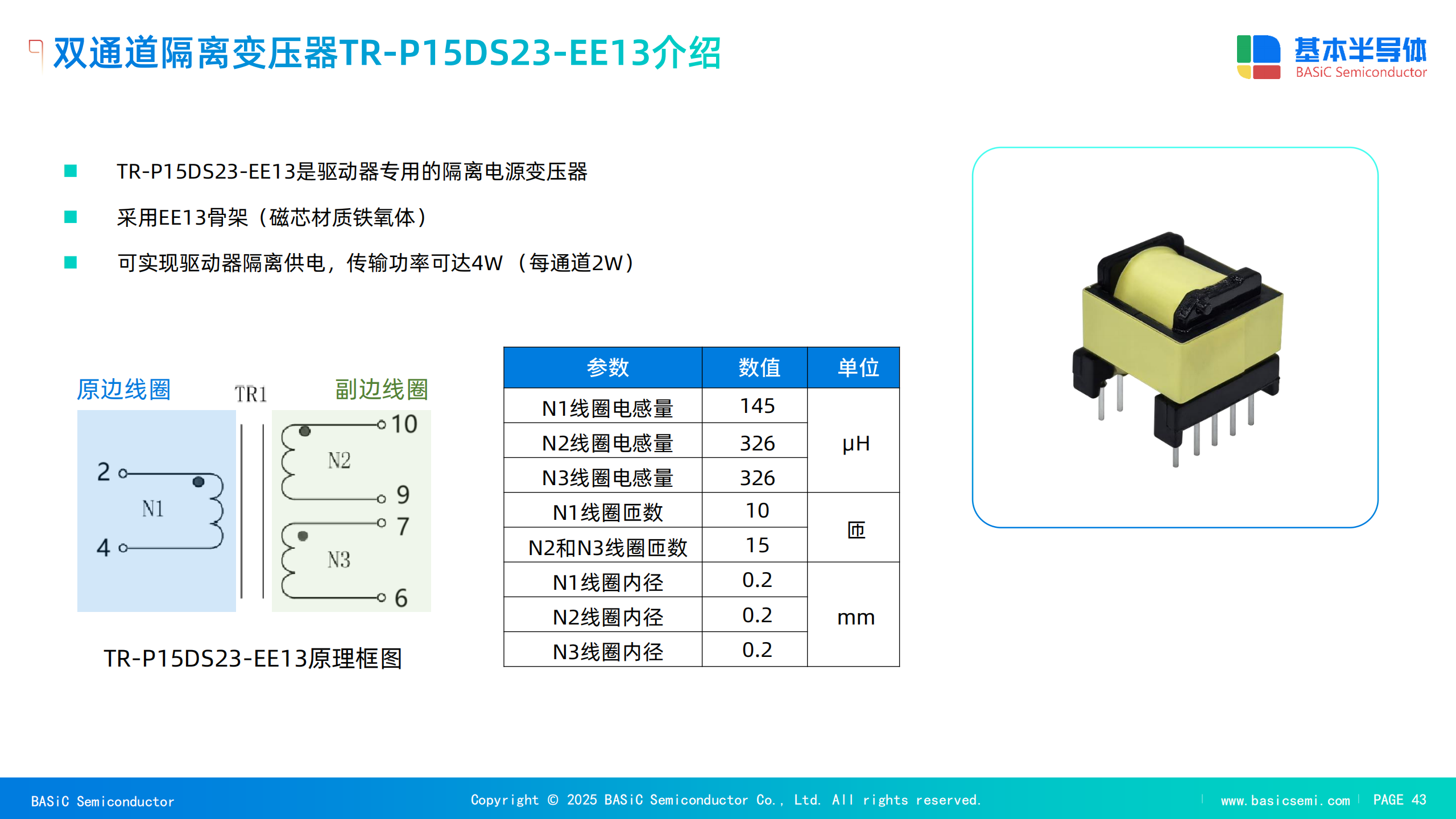

隔離變壓器:TR-P15D523-EE13,傳輸功率4W,支持雙通道隔離供電。

2. 正負壓生成機制

電壓轉換:通過全橋逆變拓?fù)渑c穩壓管分壓,生成+18V(開通)和-4V(關斷)驅動電壓,確保SiC MOSFET在關斷時深度負偏置,抑制誤開通。

關鍵參數

工作頻率:477kHz(通過電阻編程調節)。

軟啟動時間:1.5ms,避免浪涌電流沖擊。

wKgZO2gFeFiAC_GnAA8ACRSjwhQ112.pngwKgZPGgFeFiAWQ2OAAgdn4oiPFo859.pngwKgZO2gFeFmAD368AAV8ocBScQ4262.pngwKgZPGgFeFmAaaEUAAb9TCSRSik192.pngwKgZO2gFeFmAOoBkAAgkwbgJobE993.pngwKgZPGgFeFqAQnNzAAeJd6c3rZQ950.pngwKgZO2gFeFqAffCPAAenngHHVvw249.png

三、米勒鉗位功能實現與優化

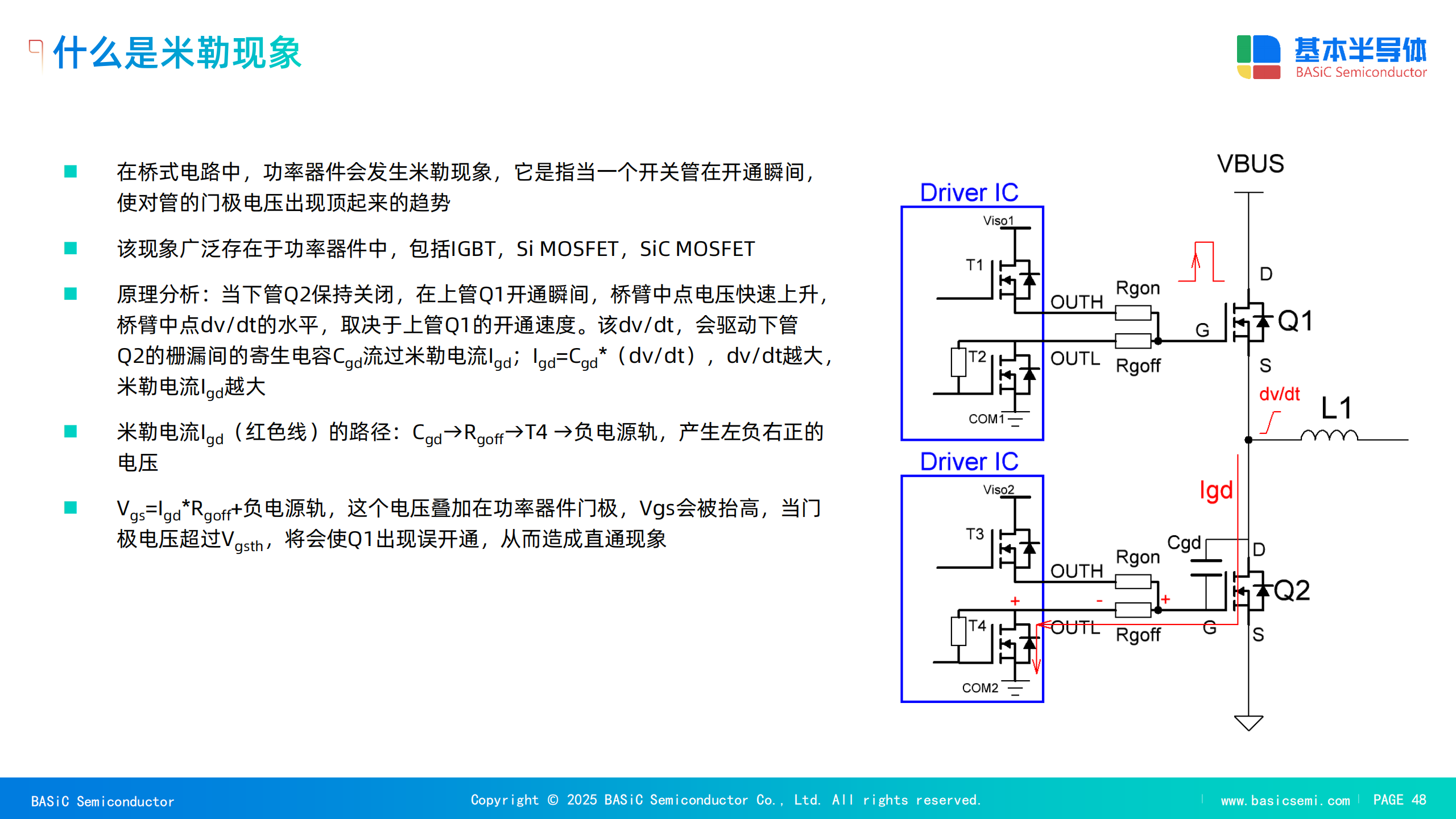

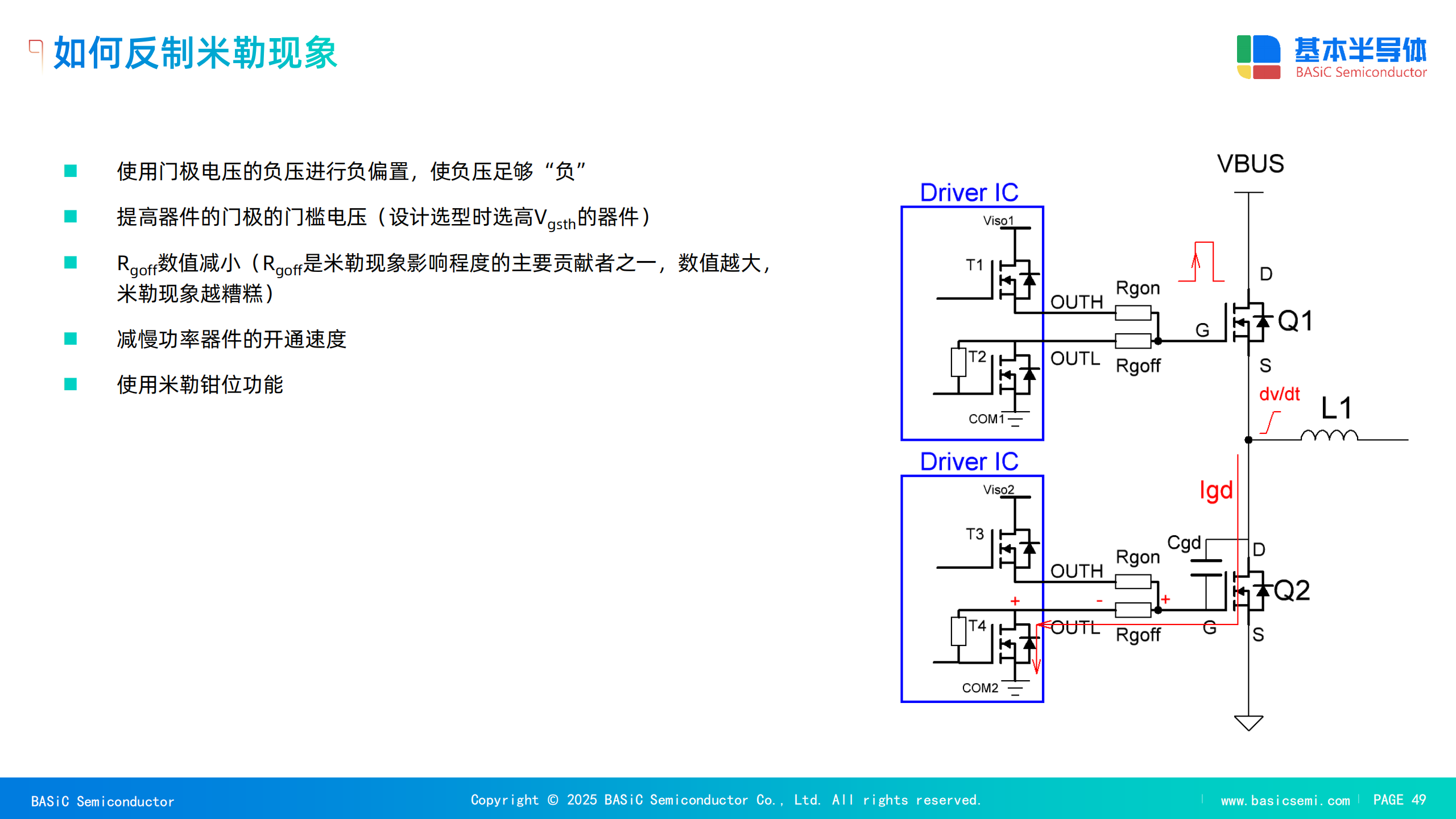

1. 米勒效應挑戰
在橋式拓?fù)渲校瞎荛_通時產生的dv/dt通過下管寄生電容Cgd?引發米勒電流(Igd?=Cgd??dv/dt),導致下管門極電壓抬升。SiC MOSFET因低閾值電壓較低(高溫下更低),更易因米勒電流誤開通。

2. 米勒鉗位設計

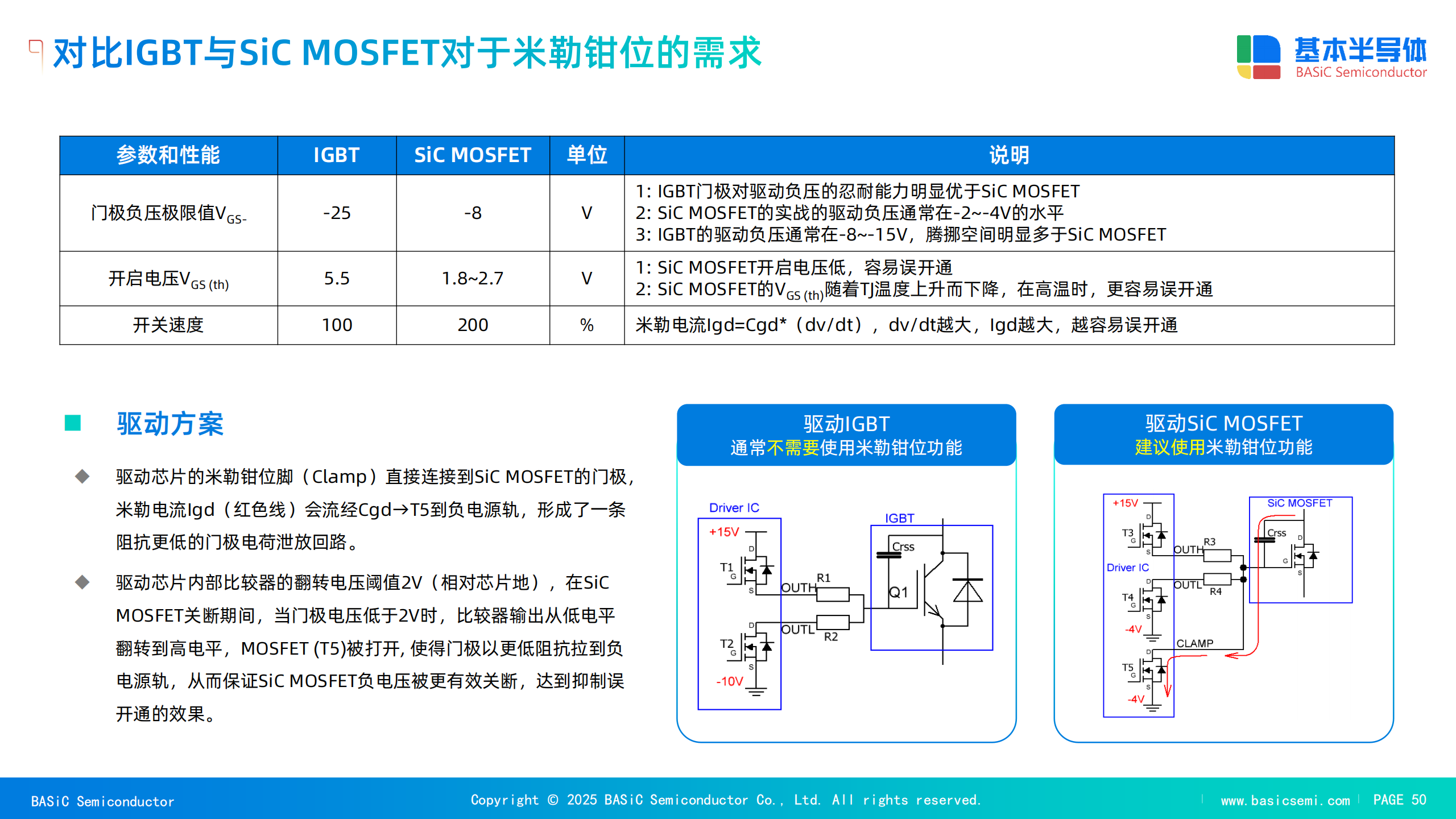

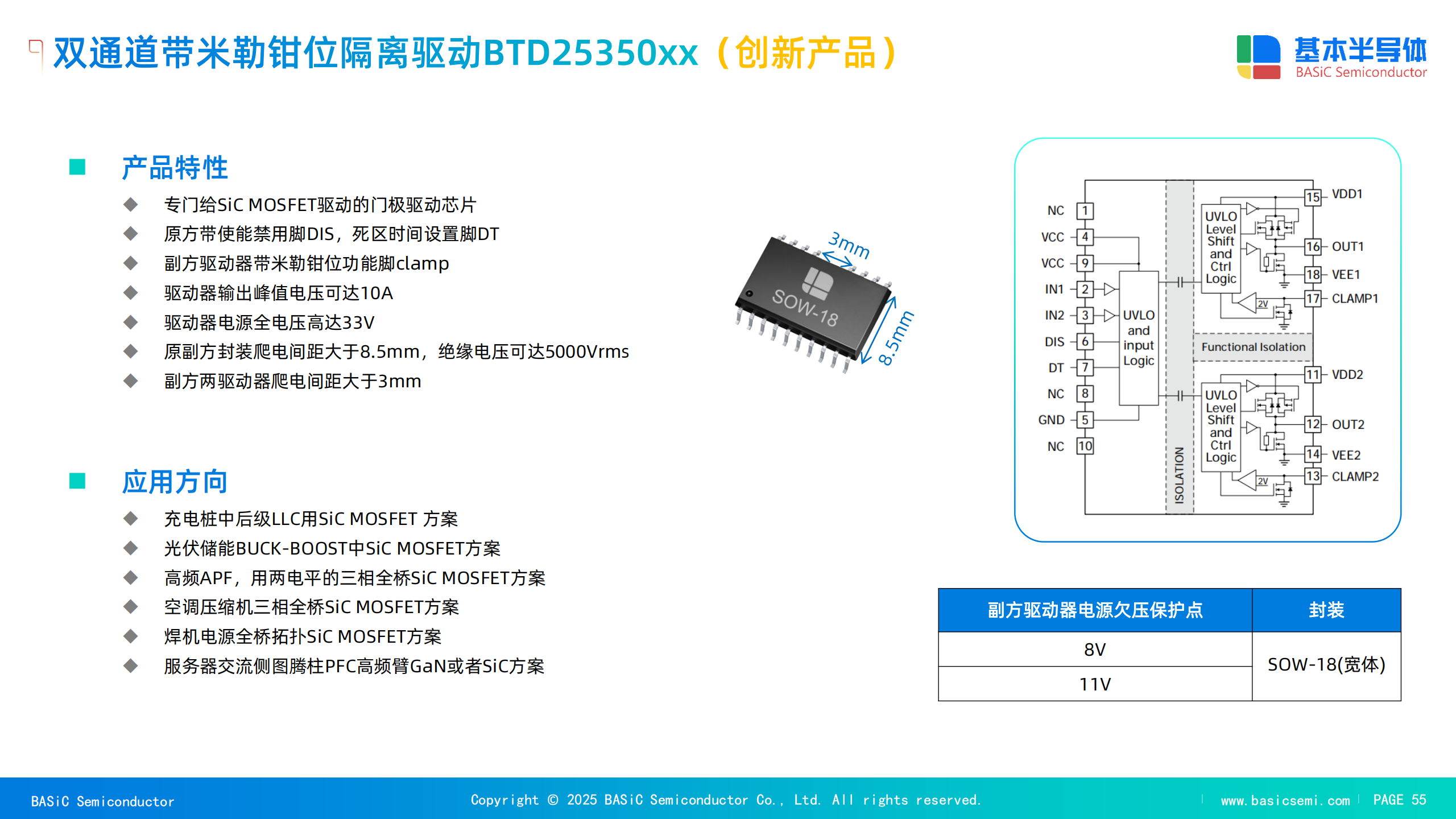

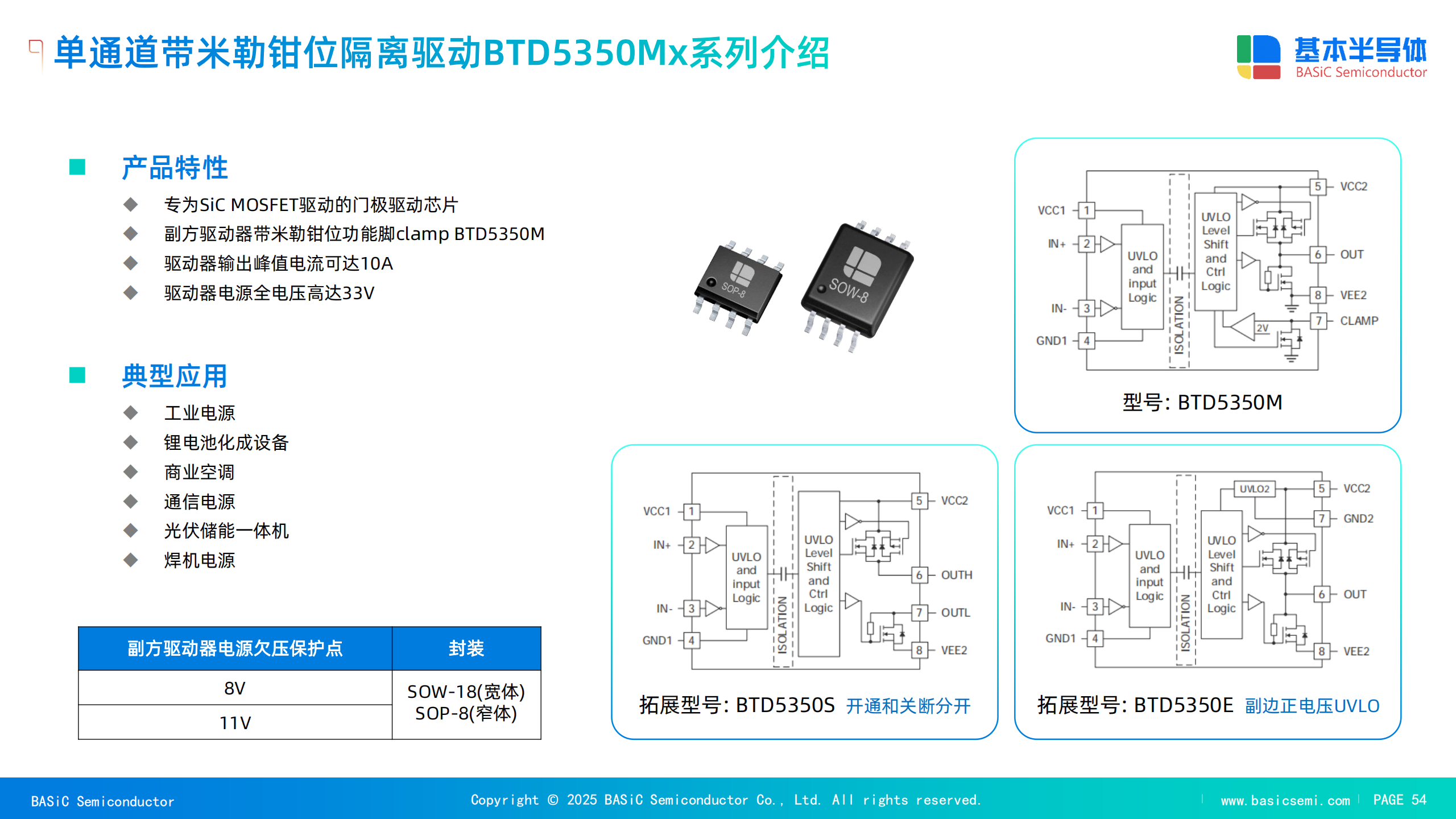

驅動芯片集成Clamp腳:BTD5350系列通過Clamp腳直接連接門極,提供低阻抗泄放路徑,將米勒電流導向負電源軌。

負壓強化關斷:在關斷期間,Clamp腳通過內部比較器(閾值2V)觸發MOSFET導通,將門極快速拉至-4V,抑制電壓波動。

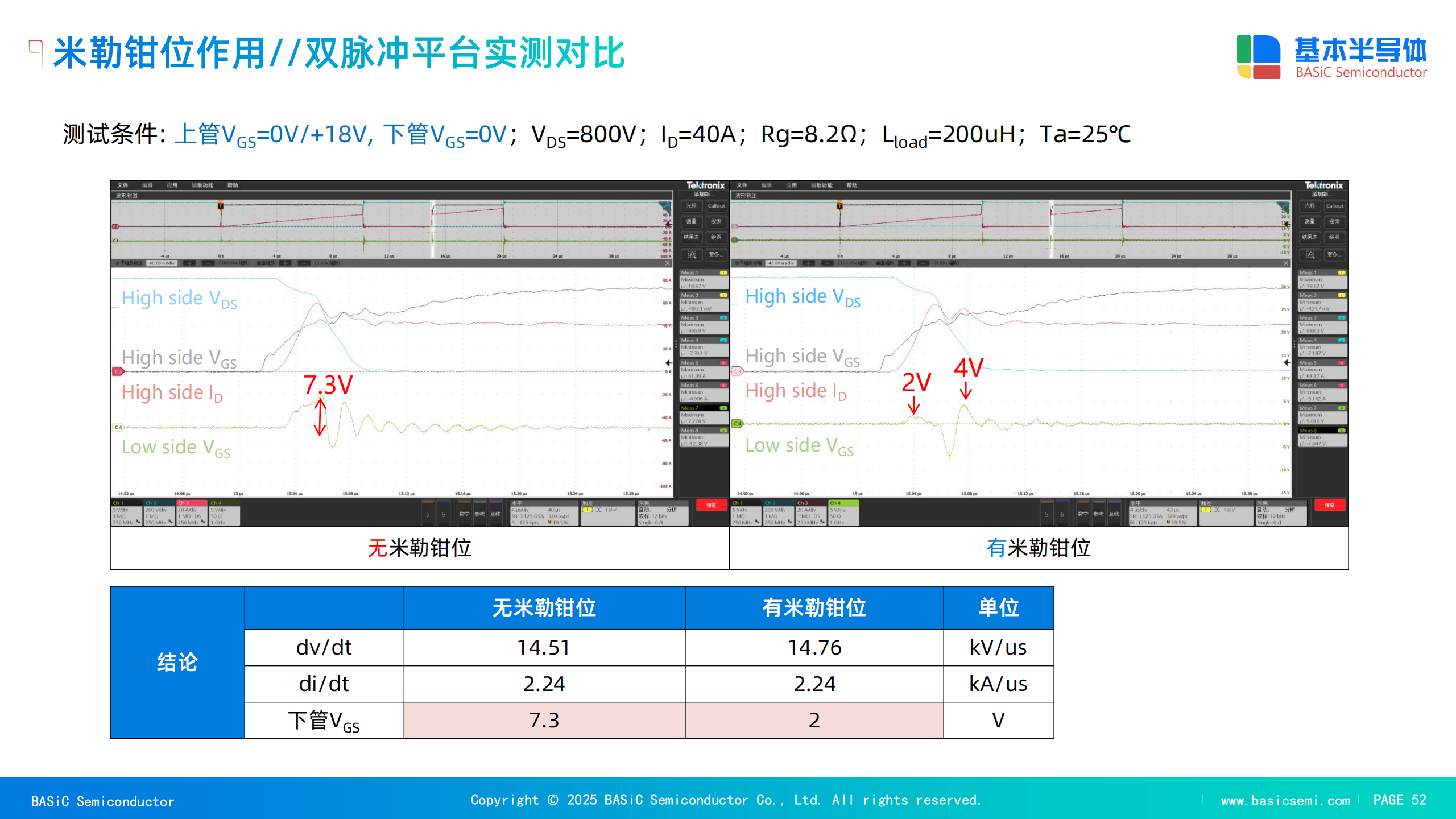

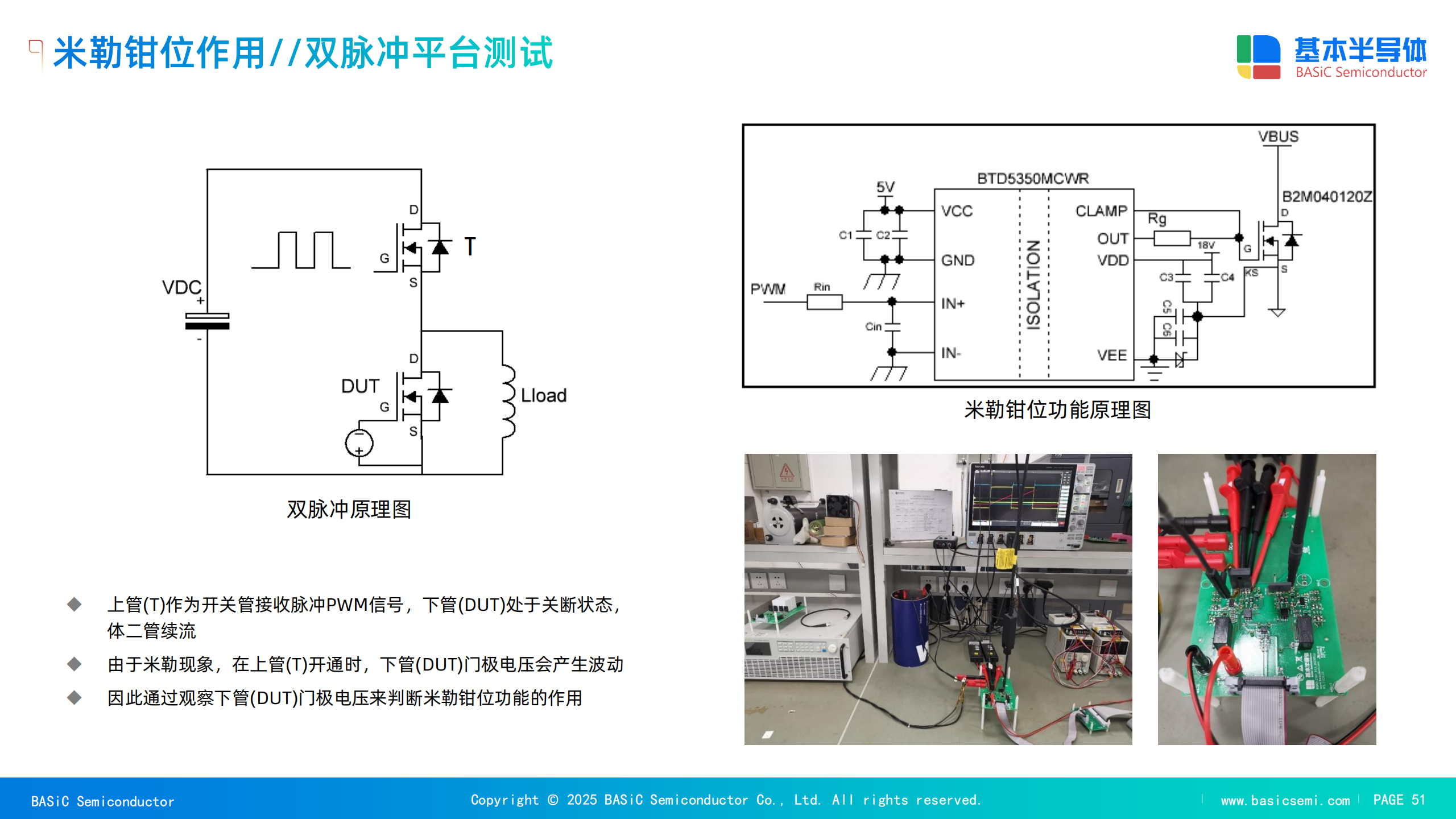

3. 實測效果對比

無鉗位:下管門極電壓抬升至7.3V(常溫)或2.8V(負壓驅動),遠超閾值。

有鉗位:門極電壓穩定在2V(常溫)或0V(負壓驅動),完全消除誤開通風險。

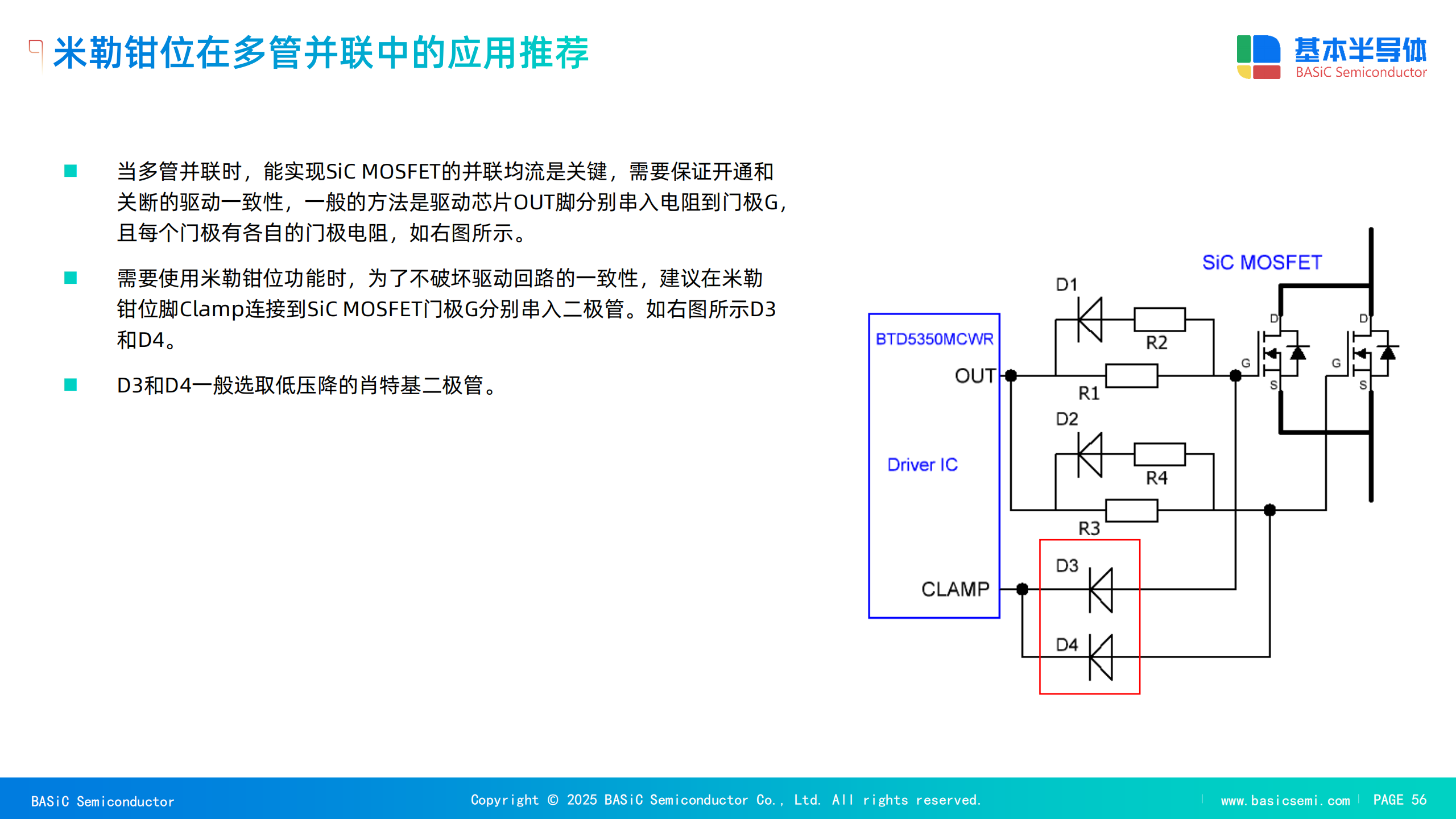

4. 多管并聯設計

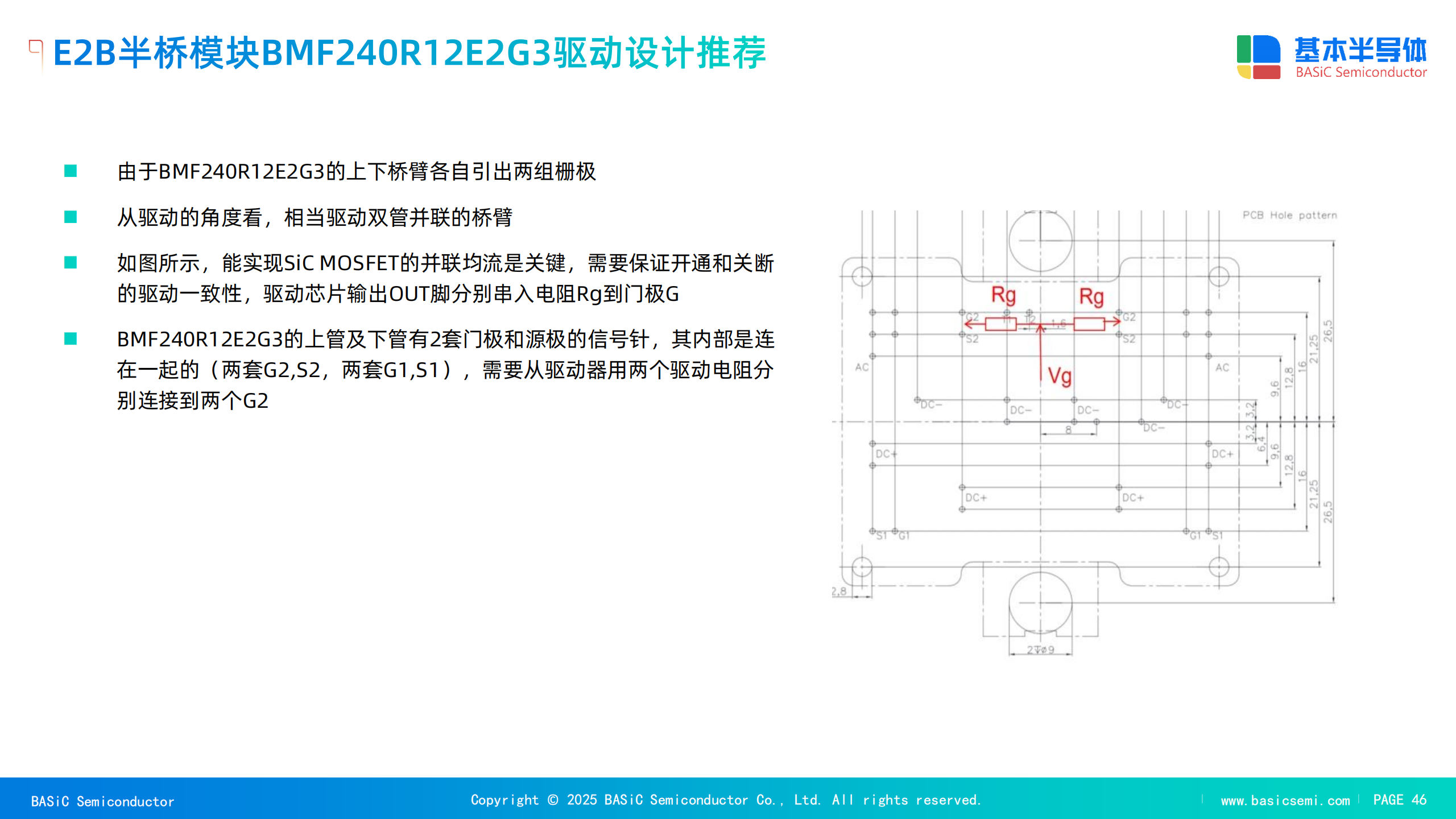

均流策略:每個門極獨立驅動電阻(如Rg=3.3Ω),確保開關一致性。

二極管隔離:Clamp腳串入肖特基二極管(如D3/D4),避免并聯路徑干擾。

wKgZPGgFeFqAHYTQAAb-0O7_Vdg250.pngwKgZO2gFeFuAEwAlAAR9-ReaFJw591.pngwKgZPGgFeFuAFQtyAAhiC9NqJn8560.pngwKgZO2gFeFuAbyJyAA_wmUUlNvs002.pngwKgZPGgFeFyAKZBEAA9hzF9TqHY499.pngwKgZO2gFeFyAH5Z1AA_WCCiTKCA014.pngwKgZPGgFeF2AAiLSAAiz3BVIGIo821.pngwKgZO2gFeF2ACWiLAAiABy6GnGI231.pngwKgZPGgFeF6APam3AAUhMGqthTY118.png

四、輔助電源與系統集成

1. 反激拓?fù)湓O(shè)計

輸入范圍:600V~1000V直流母線,適配工商業PCS高壓需求。

核心器件:采用1700V SiC MOSFET(B2M600170R或者B2M600170H)作為原邊開關管,耐壓與效率兼顧。

控制芯片:BTP284xx系列支持欠壓保護與高頻工作(500kHz),輸出功率50W。

2. 驅動板集成方案

即插即用設計:BSRD-2423-E501驅動板支持1200V SiC MOSFET,集成隔離電源與保護功能。

故障管理:短路退飽和保護與軟關斷(2μs斜率),避免器件損壞。

六、結論

BASiC基本半導體的SiC MOSFET驅動解決方案,通過正負壓供電、米勒鉗位功能及優化的并聯設計,顯著提升了 電力電子系統使用SiC碳化硅MOSFET的可靠性與效率。實測數據表明,其在高溫、高負載工況下的損耗與結溫控制優于行業競品,為高頻、高功率密度應用提供了理想的技術支撐。隨著SiC器件成本的持續降低,該方案在更廣泛的新能源領域?qū)崿F(xiàn)規?;瘧?yīng)用。
