LMZM23601 集成電感器功率模塊專為空間受限的工業應用而設計。該器件提供 5V 和 3.3V 兩種固定輸出電壓選項，以及支持 1.2V 至 15V 范圍的可調 （ADJ） 輸出電壓選項。LMZM23601 的輸入電壓范圍為 4V 至 36V，可提供高達 1000mA 的輸出電流。該電源模塊非常易于使用，只需兩個外部組件即可實現 5V 或 3.3V 輸出設計。LMZM23601 的所有方面都針對空間受限的性能驅動和低 EMI 工業應用進行了優化。漏極開路 Power-Good 輸出可真實指示系統狀態，無需額外的監控元件，從而節省成本和電路板空間。PWM 和 PFM 模式之間的無縫轉換以及僅 28 μA 的空載電源電流可確保整個負載電流范圍內的高效率和出色的瞬態響應。為了便于調整輸出電流，LMZM23601 與 500mA 輸出電流兼容LMZM23600。
*附件：lmzm23601.pdf

特性

• 4V 至 36V 寬工作輸入電壓
• 1.2V 至 15V 可調，以及 3.3V 或 5V 固定輸出電壓選項
• 1A 輸出電流

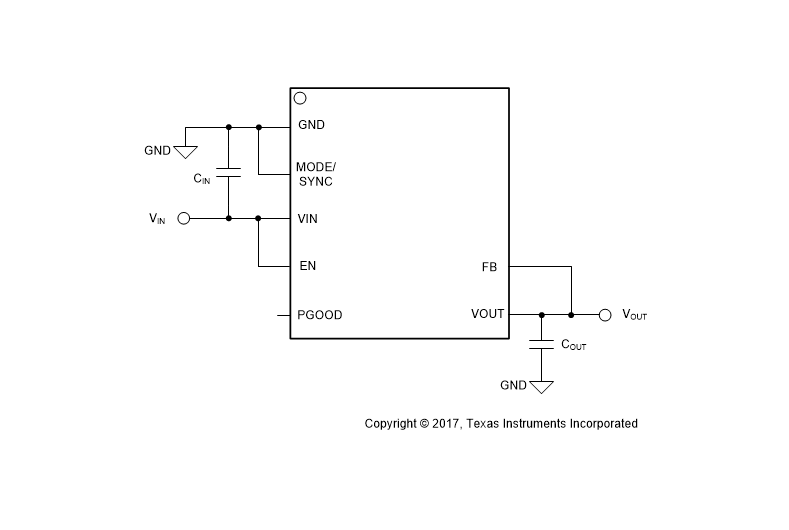

• 只需 5V 和 3.3V 輸出設計所需的輸入和輸出電容器
• 27 毫米^2^采用單側布局的解決方案大小
• 空載時電源電流為 28μA
• 2μA 關斷電流
• 電源正常標志
• 外部頻率同步
• MODE 選擇引腳
  • 強制 PWM 模式，用于恒定頻率作
  • 自動 PFM 模式，可在輕負載下實現高效率
• 內置控制環路補償、軟啟動、電流限制和 UVLO
• 微型 3.8mm × 3mm × 1.6mm 封裝

參數

方框圖

1. 產品概述

• ?類型?：高度集成的1A降壓DC/DC電源模塊，專為空間受限的工業應用設計。
• ?封裝?：3.8mm x 3mm x 1.6mm MicroSiP?封裝。
• ?輸入電壓范圍?：4V至36V。
• ?輸出電壓選項?：
  • 可調版本：1.2V至15V。
  • 固定版本：3.3V或5V。

2. 主要特性

• ?高集成度?：集成了電感器、功率MOSFET、控制電路和被動元件。
• ?低靜態電流?：無負載時僅28μA，關斷模式下僅2μA。
• ?高效率?：在寬負載范圍內實現高效率，例如24V輸入、5V輸出、1A負載時效率可達85%。
• ?多種保護功能?：包括過流保護、短路保護、熱關斷和欠壓鎖定（UVLO）。
• ?控制模式?：支持自動PFM和強制PWM模式，可通過MODE/SYNC引腳選擇。

3. 功能與優勢

• ?電源良好標志?：提供開漏輸出的電源良好標志，指示輸出電壓是否在調節范圍內。
• ?軟啟動?：內置軟啟動功能，避免啟動時的浪涌電流。
• ?同步功能?：MODE/SYNC引腳支持外部時鐘同步，便于多模塊并聯使用。
• ?小尺寸?：緊湊的封裝尺寸適合空間受限的應用。

4. 電氣特性

• ?開關頻率?：
  • 可調版本：1000kHz（典型值），輸入電壓超過28V時自動降頻。
  • 固定版本：750kHz（典型值）。
• ?輸出電壓精度?：±1.5%（典型值）。
• ?負載調整率?：0.1%（典型值）。
• ?線性調整率?：0.2%（典型值）。

5. 熱特性

• ?熱阻?：結到環境熱阻為45°C/W（典型值）。
• ?熱關斷?：結溫超過155°C時觸發熱關斷保護。

6. 應用與布局指南

• ?典型應用?：適用于傳感器發射器、測試與測量設備、電網基礎設施和空間受限的應用。
• ?布局建議?：
  • 輸入和輸出電容應緊靠LMZM23601放置，以減小高頻噪聲。
  • 使用大面積銅層作為電源平面和散熱路徑。
  • 避免將MODE/SYNC、EN和PGOOD引腳懸空。

7. 文檔與支持

• ?設計工具?：可使用WEBENCH? Power Designer進行自定義設計。
• ?相關文檔?：提供詳細的數據手冊和應用報告。
• ?支持資源?：TI E2E?支持論壇提供技術支持和設計幫助。

8. 封裝與尺寸

• ?封裝類型?：MicroSiP? 10引腳封裝。
• ?尺寸?：3.8mm x 3mm x 1.6mm。
