前言

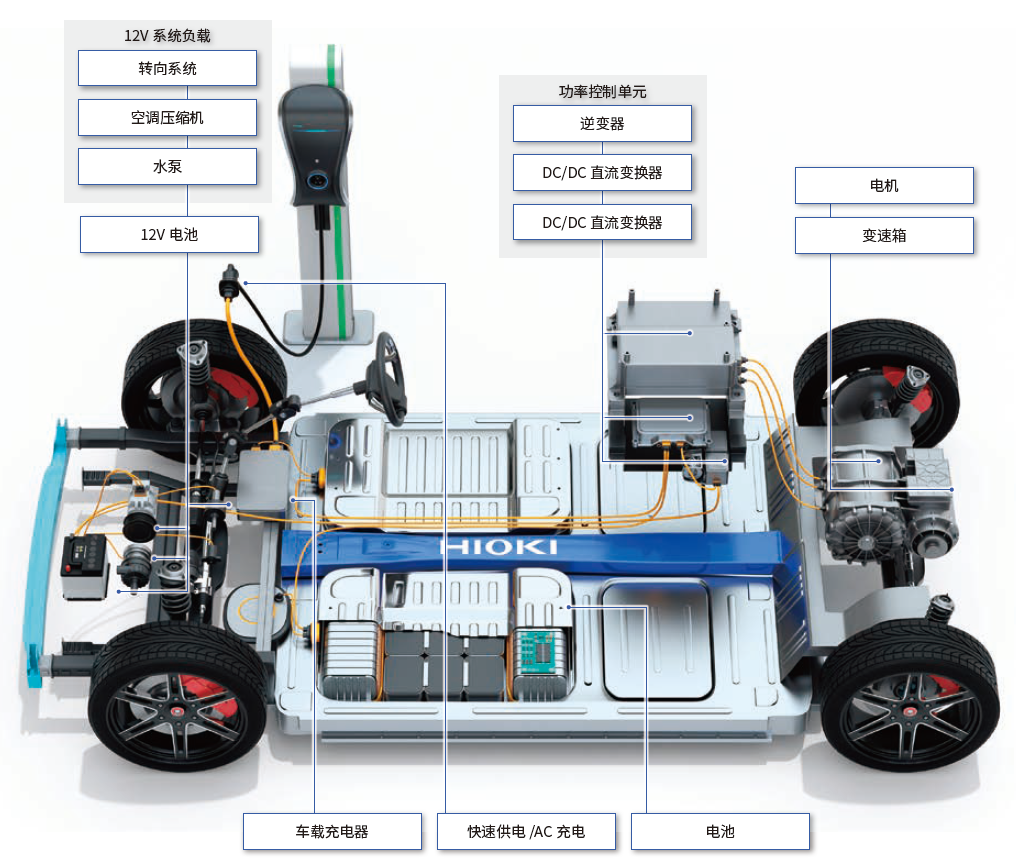

電動汽車中使用的變頻器驅動電機，會因開關動作瞬間產生高壓。若繞組的局部放電長時間持續，會導致絕緣老化，有可能引發短路或絕緣擊穿等重大事故（如火災等）。進行局部放電測試，能夠防止?jié)撛诓涣计妨鞒?，提高電機的質量與安全性。

依據IEC 標準的兩項局部放電測試，旨在實現多維度的潛在不良檢測，具體內容如下

交流局部放電(AC PD)測試

符合標準：IEC 60270、IEC 60034-27-1。

用于確認內部放電情況，以及因繞組之間距離過小而產生的沿面放電和異物混入情況。

脈沖局部放電(脈沖PD)測試

符合標準：IEC 61934、IEC 60034-27-5。

用于確認對變頻器，快速上升沿所伴隨的浪涌電壓的耐受能力。

解決方案

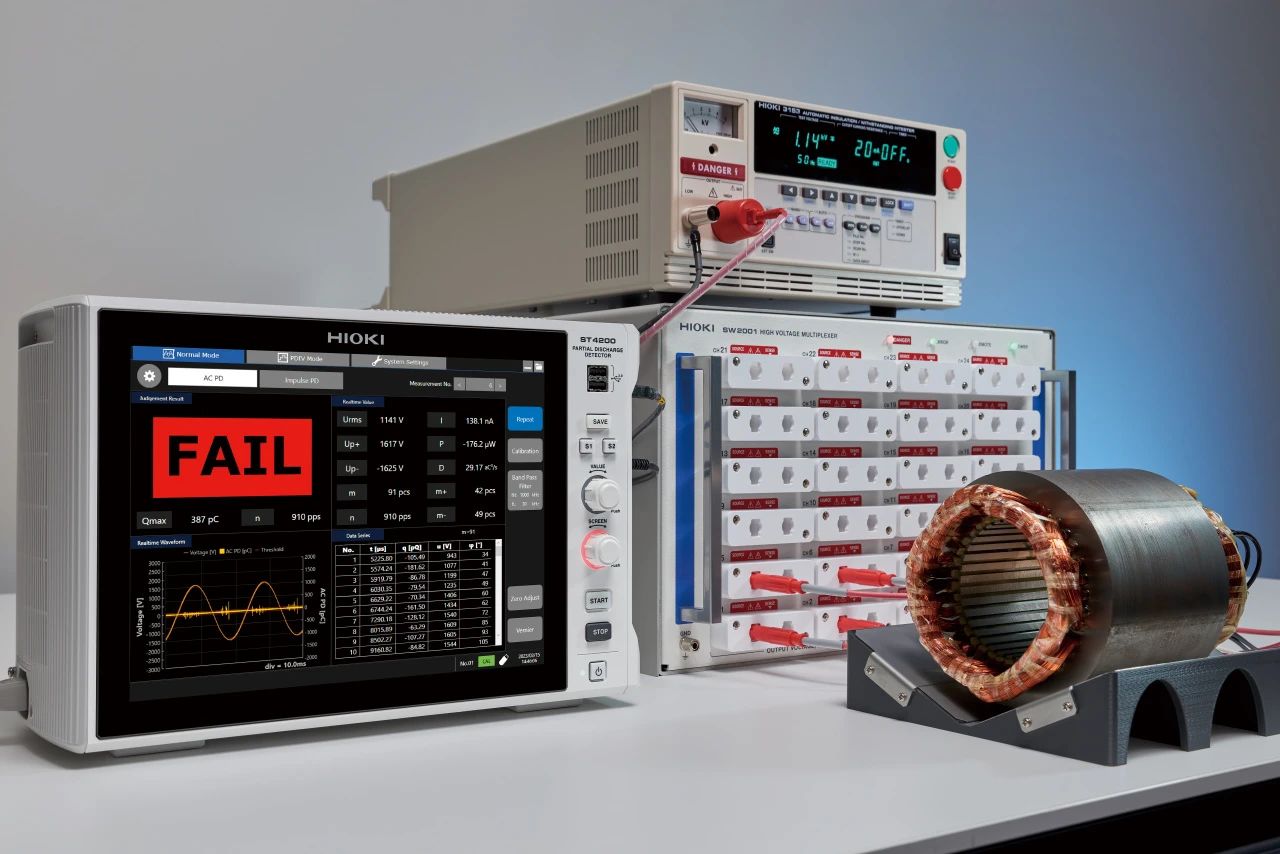

ST4200 是一款能夠進行交流局部放電(AC PD)測試和脈沖局部放電(脈沖 PD)測試的獨立局部放電檢測儀。

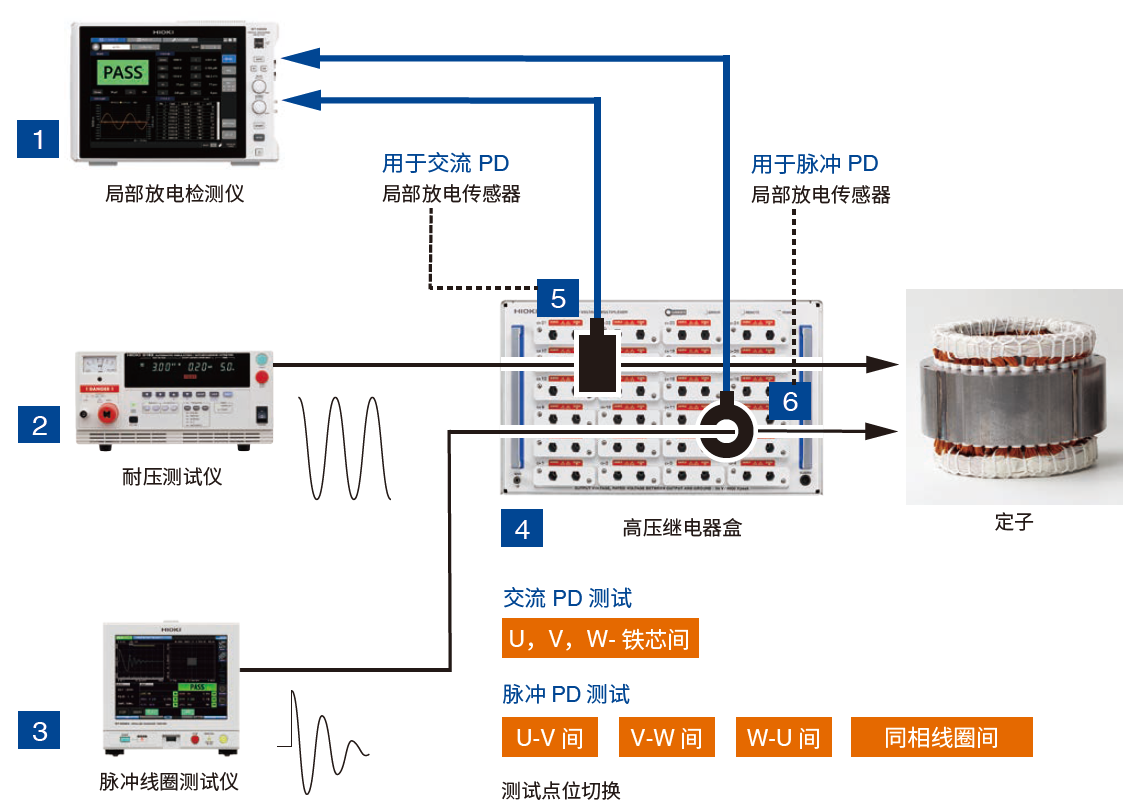

通過耐壓測試儀、脈沖繞組測試儀施加測試電壓，并用局部放電傳感器檢測局部放電情況。將局部放電檢測傳感器內置在高壓繼電器盒 SW2001 中，能夠?qū)崿F(xiàn)合理的系統配置。
