導語：技術驅動，服務電力智能化升級

近期，安科瑞電氣自主研發的變電站監控系統通過國網電力科學研究院檢測，并成功應用于江蘇省用戶變電站項目驗收。這一成果體現了安科瑞產品在功能與性能上符合行業標準，為用戶變電站的安全運行與有效管理提供了技術支撐。

國網電科院的檢測以國家標準和電力行業規范為基礎，對變電站監控系統的數據精度、功能完整性和運行穩定性進行驗證。安科瑞系統的通過，主要體現以下特點：

1. 功能完整性：覆蓋數據采集、設備監控、故障預警等核心功能，滿足GB/T 14598、DL/T 1504等標準要求；

2. 環境適應性：通過高低溫、濕熱、電磁兼容（EMC）等測試，適應復雜工況；

3. 驗收適配性：符合江蘇省用戶變電站驗收技術細則，助力項目高效推進。

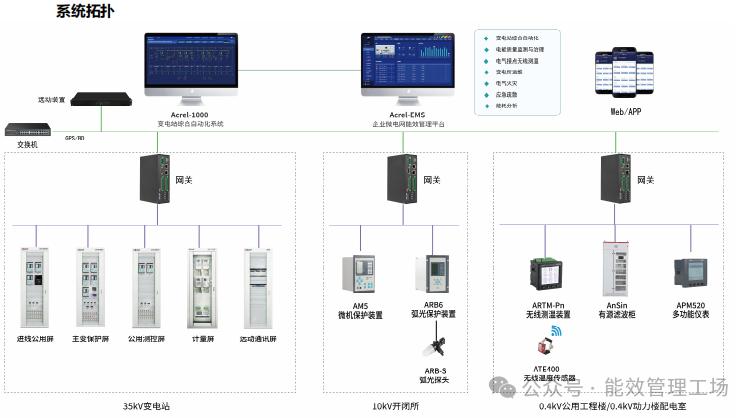

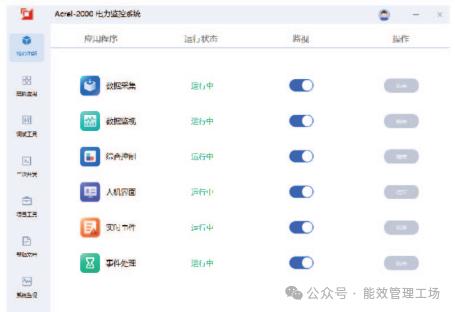

平臺功能：Acrel-1000變電站監控系統

Acrel-1000是安科瑞針對變電站設計的綜合監控平臺，核心功能包括：

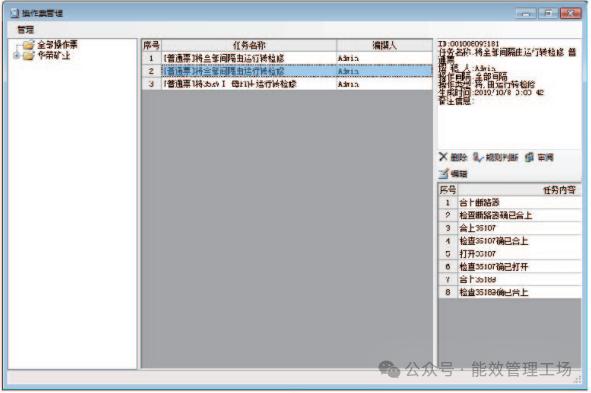

五防閉鎖功能：安科瑞acrel-1000綜合自動化監控系統與五防軟件系統之間建立通信協議鏈接，當某一設備需要進行通控操作時，五防軟件首先進行五防規則判斷，符合五防規則后。則發送解鎖命令至自動化監控后臺，自動化監控后臺進行遙控操作。五防軟件可以模擬遙控步驟，形成操作票；

系統自診斷：Acrel-1000綜合自動化監控系統具有自診斷功能，對整個系統的硬件和軟件運行狀況實時監視。關鍵進程由于某種原因死鎖或終止運行時，系統的自恢復功能能殺死失控和死鎖程序并自動恢復到原來的正常狀態；

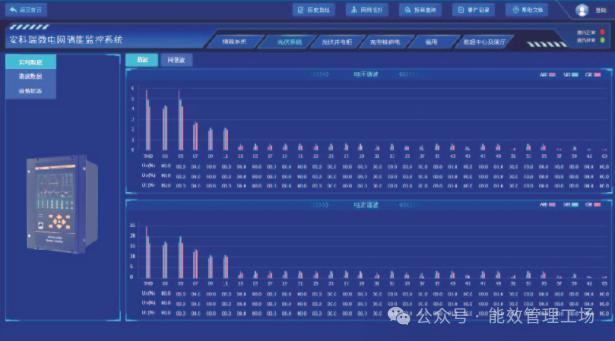

電能質量監測：Acre1-1000綜合自動化監控系統可以對整個配電系統范圍內的電能質量和電能可靠性狀況進行持續性的監測。實時監測總進線和重要出線回路的供電電源電能質量，包括穩態數據監測、暫態數據監測和故障錄波分析。對供電系統中的電壓偏差、頻率偏差、三相電壓不平衡、三相電流不平衡、2~63次諧波電壓、2~63次諧波電流、0.5~63.5次間諧波電壓、0.5~63.5次間諧波電流、諧波功率、諧波畸變率等實時監測，并以柱狀圖進行諧波分析。監測重要回路的電壓波動與閃變、電壓暫升/暫降、短時中斷情況，實時記錄事件并故障錄波，為電能質量分析與治理提供數據來源。及時采取相應的措施提高配電系統的可靠性，減少因諧波造成的供電事故的發生；

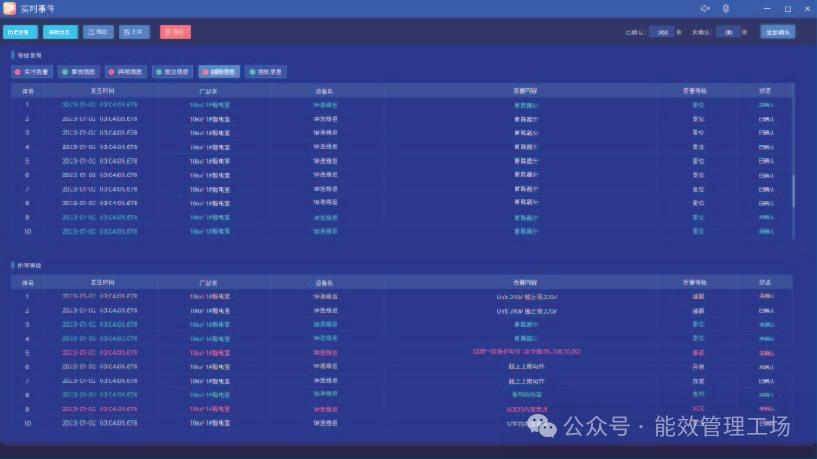

實時告警：Acre1-1000綜合自動化監控系統具有實時告警功能。系統能夠?qū)ε潆娀芈窋嗦菲?、隔離開關、接地刀分、合動作等溪信變位，保護動作、事故跳閘等事件發出告整。

核心設備與技術特點

1. AM系列微機保護裝置

型號分類：

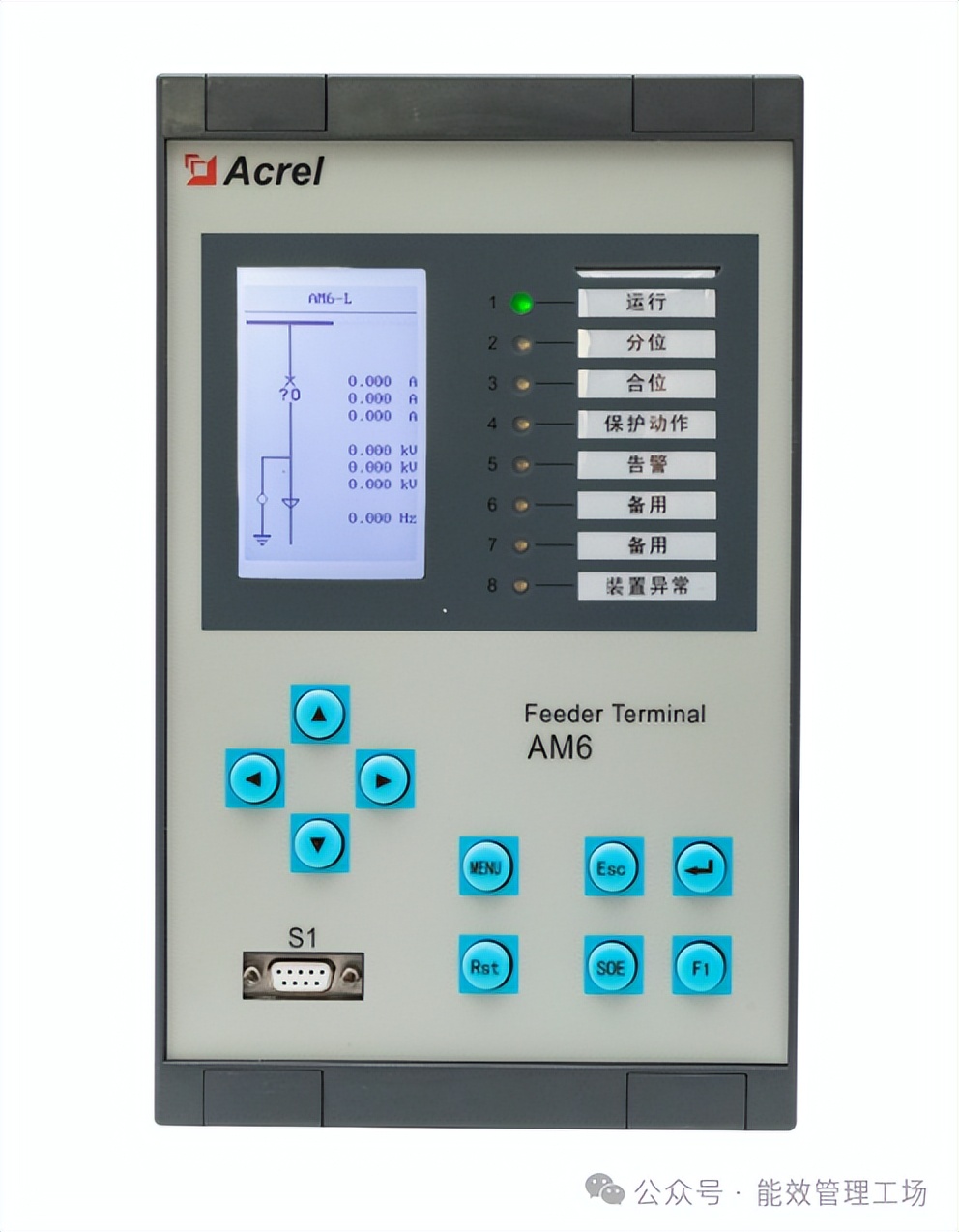

AM6系列：適用于110kV及以下變電站，集成差動保護、母聯保護等功能；

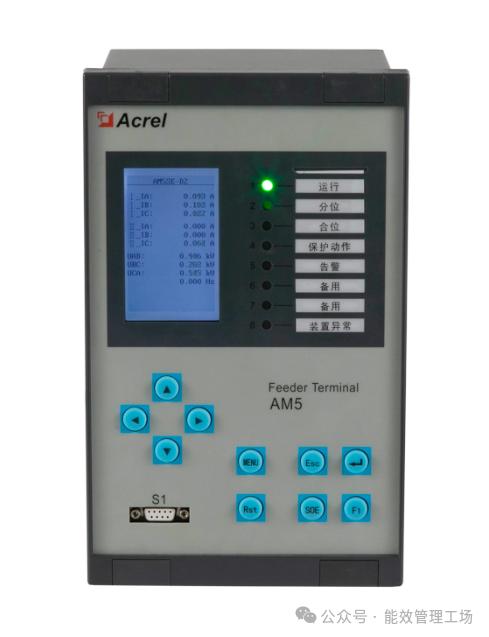

AM5SE系列：35kV及以下場景，支持線路保護、變壓器后備保護；

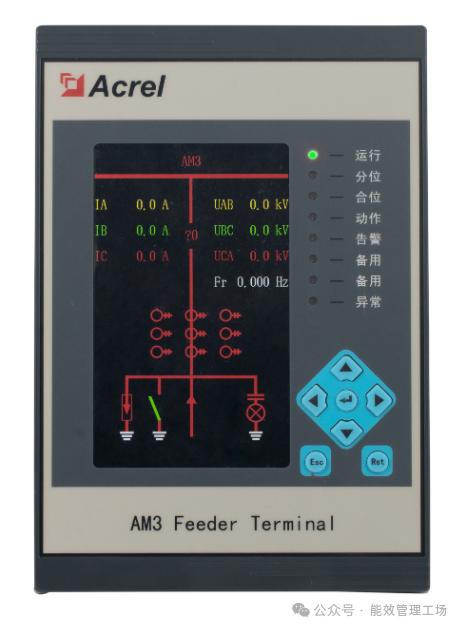

AM3系列：10kV線路變壓器PT保護并網柜防孤島保護。

典型應用：工礦企業、新能源電站、軌道交通配電場景。

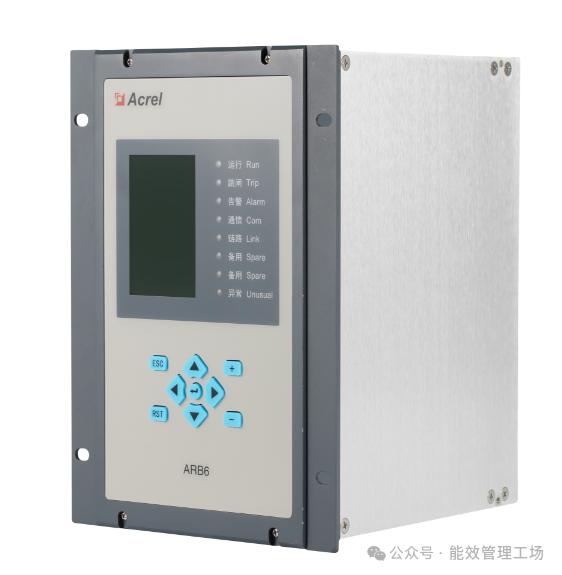

2. ARB系列弧光保護裝置

方案特點：用于保護中低壓開關柜（母線室、手車室、電纜室）

動作時間快，相比于傳統的保護系統更具優越性；

安裝方案：

探頭部署于開關柜母線室、電纜室，單臺裝置最多支持30個監測點；

典型場景：數據中心、石油化工等對電弧光防護要求較高的場所。

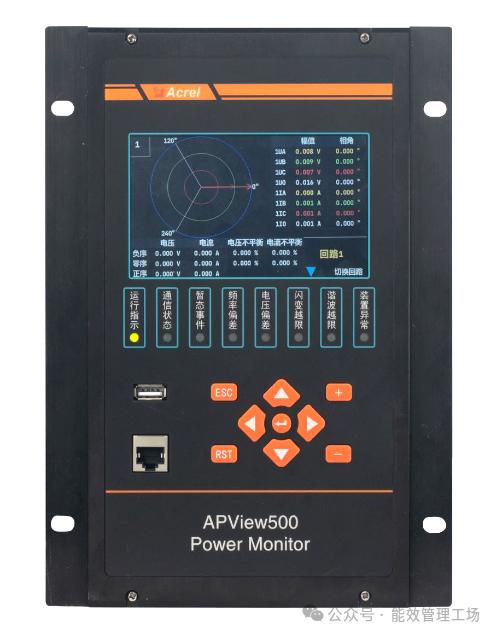

3. APView電能質量監測裝置

監測能力：

諧波監測：0~50次諧波，精度滿足IEC 61000-4-30 Class A標準；

暫態事件：電壓暫降、暫升、短時中斷記錄（閾值可設）。

數據應用：

支持COMTRADE格式故障錄波，兼容第三方分析軟件（如PQView）；

實際應用與用戶反饋

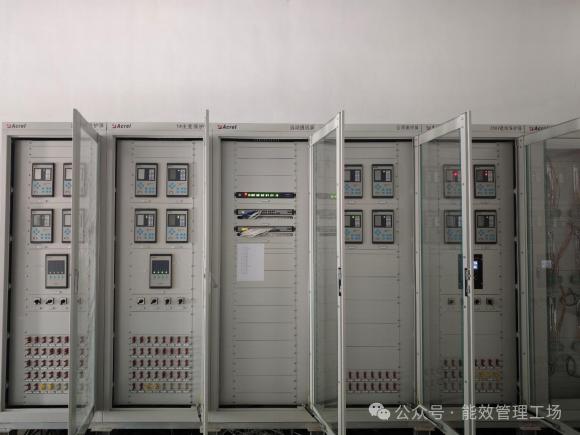

常州某35kV變電站

配置方案：本項目供電系統為2路35kV單進線，10kV為單母線分段系統，0.4kV共有2個10/0.4配電室。針對用戶的變配電部分配置保護屏、 保護裝置、弧光保護裝置、無線測溫裝置、有源濾波、多功能表及綜自系統；

運行效果：系統投運后，故障平均響應時間縮短至8ms，未發生因電氣故障導致的生產中斷。

結語：以技術深耕服務電力安全與效率

安科瑞電氣始終聚焦變電站智能化需求，通過持續研發與標準適配，為用戶提供從硬件到軟件的全場景解決方案。未來，我們將繼續優化產品性能，助力更多行業實現安全、高效的電力管理。

審核編輯 黃宇
