TPS82084/5 是 2-A/3-A 降壓轉換器 MicroSiP? 模塊，針對小解決方案尺寸和高效率進行了優化。該電源模塊集成了同步降壓轉換器和電感器，以簡化設計、減少外部元件并節省 PCB 面積。扁平緊湊的解決方案適用于通過標準表面貼裝設備進行自動組裝。
*附件：tps82085.pdf

為了最大限度地提高效率，該轉換器在 PWM 模式下工作，標稱開關頻率為 2.4MHz，并在輕負載電流下自動進入省電模式。在省電模式下，該器件的典型靜態電流為 17μA。使用 DCS-Control 拓?fù)?，該器件可?shí)現出色的負載瞬態性能和精確的輸出電壓調節。支持排序配置的 EN 和 PG 引腳帶來了靈活的系統設計。集成的軟啟動減少了輸入電源所需的浪涌電流。過溫保護和 Hiccup 短路保護提供了強大可靠的解決方案。

特性

• 扁平 MicroSiP? 功率模塊
• DCS 控制拓?fù)?/li>
• 效率高達 95%
• 17μA 工作靜態電流
• -40°C 至 125°C 工作溫度范圍
• 打嗝短路保護
• 2.5V 至 6V 輸入電壓范圍
• 0.8V 至 V在可調輸出電壓
• 省電模式可實現輕負載效率
• 100% 占空比，實現最低壓差
• 輸出放電功能
• 電源良好輸出
• 集成軟啟動，并支持預偏置啟動
• 過溫保護
• 符合 CISPR11 B 類標準
• 2.8mm x 3.0mm x 1.3mm 8 引腳 μSiL 封裝

參數

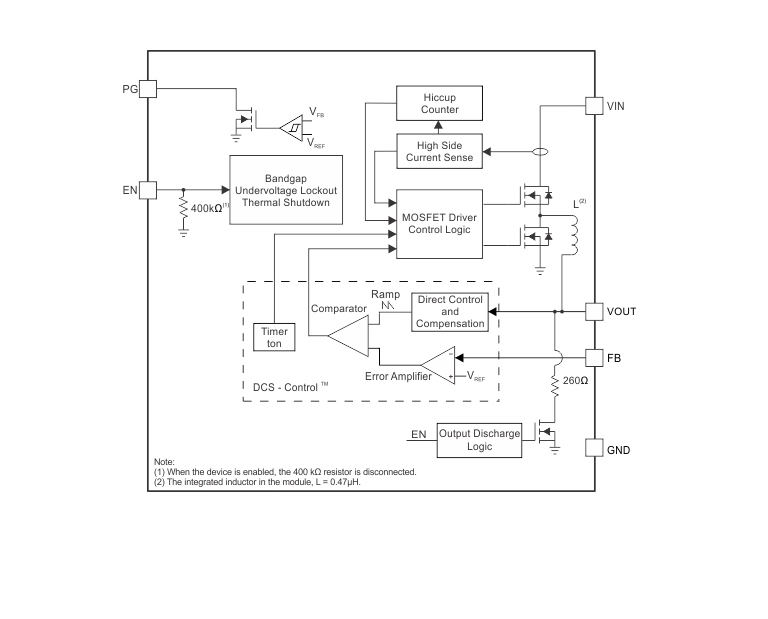

方框圖

1. 產品概述

• ?型號?：TPS82085
• ?類型?：3A高效降壓轉換器MicroSiP?模塊
• ?封裝?：2.8mm x 3.0mm x 1.3mm 8-Pin μSiL封裝
• ?特點?：低剖面、高集成度、高效率、寬輸入電壓范圍、多種保護功能

2. 主要特性

• ?輸入電壓范圍?：2.5V至6V
• ?輸出電壓范圍?：0.8V至VIN可調
• ?最大輸出電流?：3A
• ?效率?：高達95%
• ?靜態工作電流?：17μA
• ?工作溫度范圍?：-40°C至125°C
• ?保護功能?：過溫保護、短路保護（打嗝模式）、欠壓鎖定
• ?其他特性?：電源良好輸出、軟啟動、預偏置啟動、100%占空比低壓差操作

3. 電氣特性

• ?輸入電壓范圍?：2.5V至6V
• ?輸出電壓準確度?：±1.5%
• ?負載調整率?：0.16%/A
• ?線性調整率?：0.02%/V
• ?開關頻率?：2.4MHz（PWM模式）
• ?高側FET開關電流限制?：3.7A至5.5A
• ?熱關斷閾值?：150°C

4. 功能描述

• ?DCS-Control拓?fù)?/strong>?：結合滯環、電壓和電流模式控制的優點，實現高效率和高穩定性。
• ?電源保存模式?：輕載時自動進入，降低開關頻率和靜態電流，提高輕載效率。
• ?軟啟動?：內部軟啟動電路避免啟動時的浪涌電流。
• ?短路保護?：打嗝模式保護，防止持續短路損壞。
• ?欠壓鎖定?：避免低輸入電壓下的誤操作。
• ?熱關斷?：防止結溫過高損壞設備。

5. 應用領域

• 光學模塊
• 單板計算機
• 固態硬盤
• 地鐵數據中心
• 音視頻控制系統
• 雷達

6. 典型應用

• ?設計示例?：提供了1.2V輸出應用的詳細設計步驟，包括輸出電壓設置、輸入輸出電容選擇等。
• ?性能曲線?：包括效率曲線、電壓準確度曲線、負載調整率和線性調整率曲線等。

7. 布局與熱設計

• ?布局指南?：推薦將所有組件盡可能靠近IC放置，特別是輸入電容。使用寬而短的走線以減少寄生電感和電阻。
• ?熱設計?：建議通過改善PCB設計的散熱能力、改善組件與PCB的熱耦合以及引入氣流來增強熱性能。

8. 文檔與支持

• ?技術文檔?：包括數據手冊、應用報告、工具和軟件支持。
• ?社區資源?：提供TI E2E?在線社區鏈接，支持工程師之間的協作和問題解決。

TPS82085是一款適用于需要高效率、小尺寸和高集成度電源解決方案的應用的高性能降壓轉換器模塊。
