概述
LTC6602 是一款雙通道、匹配、可編程帶通或低通濾波器和差分驅動器。 LTC6602 的選擇性再加上其相位匹配和動態范圍，使其非常適合于 RFID 系統中的濾波處理。 憑借通道之間的 2° 相位匹配精度，LTC6602 可以在那些需要高度匹配濾波器的應用 (例如：收發器 I 和 Q 通道) 中使用。 由于具有增益可編程性以及全差分輸入和輸出，因而簡化了大多數系統中的實現方案。

LTC6602 的兩個通道均包括一個可編程低通和高通濾波器。 如需起帶通作用，則把低通濾波器為高頻截止頻率設置。 如需起低通作用，則可把高通濾波器旁路。 濾波器截止頻率可以采用單個電阻器來設定，保證準確度達 3%。 或者，也可以利用一個外部時鐘來控制濾波器截止頻率。

LTC6602 采用 2.7V 至 3.6V 單工作電源，并具有一種低功率停機模式。
數據表：*附件：LTC6602雙通道、匹配、高頻帶通 低通濾波器技術手冊.pdf

應用

• 多協議 RFID 閱讀器：EPC-GEN2、ISD 和 IPX
• IDEN、PHS、GSM 基站
• 轉發器、無線鏈路和調制解調器
• 無線遙測
• JTRS

特性

• 匹配雙通道濾波器 / 驅動器，非常適合于 RFID 閱讀器
• 保證相位匹配至 2° 以內
• 保證增益匹配至 0.2dB 以內
• 可被配置為低通或帶通
  • 可編程 5 階低通：42kHz 至 900kHz
  • 可編程 4 階高通：4.2kHz 至 90kHz
• 可編程增益：1x、4x、16x、32x
• 簡單的引腳編程或 SPI 接口
• 低噪聲：-145dBm/Hz (參考于輸入)
• 低失真：-75dBc (200kHz)
• 差分、軌至軌輸入和輸出
• 輸入范圍從 0V 延伸至 5V
• 低電壓操作：2.7V 至 3.6V
• 停機模式
• 4mm x 4mm QFN 封裝

典型應用

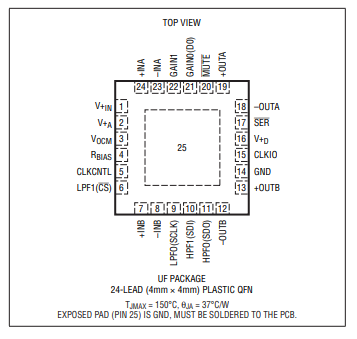

引腳配置描述

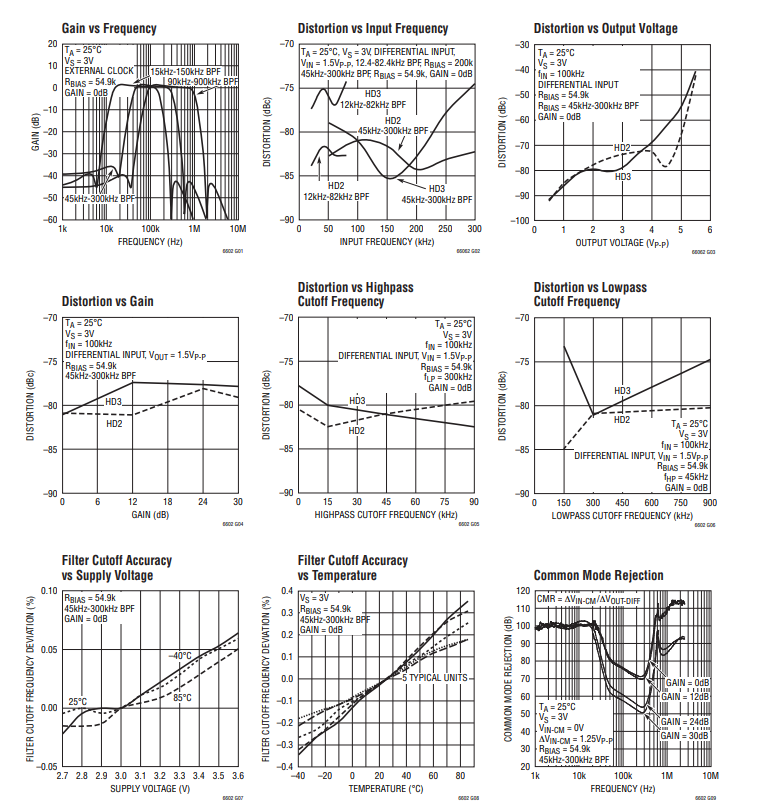

典型性能特征

引腳功能

• V+IN（引腳1） ：輸入電壓電源（2.7V ≤ V ≤ 5.5V ）。該電源必須無噪聲和紋波，應通過0.1μF電容直接旁路至接地層。除非直接連接到V+A（引腳2），旁路電容應盡量靠近集成電路，但不像V+A和V+D（引腳16）的旁路那么關鍵。
• V+A（引腳2） ：模擬電壓電源（2.7V ≤ V ≤ 3.6V ）。該電源必須無噪聲和紋波，應通過0.1μF電容直接旁路至接地層，旁路電容應盡量靠近集成電路。
• VOCM（引腳3） ：輸出共模電壓基準。若該引腳懸空，內部電阻分壓器會將此引腳電壓設置為電源電壓的一半（通常為1.5V ），從而使濾波器的動態范圍最大化。如果此引腳懸空，必須用一個優質的0.1μF電容旁路至地。該引腳典型輸入阻抗為400Ω，可能會過載。在降低信號范圍之前，驅動此引腳的電壓應高于默認值。
• RBias（引腳4） ：振蕩器頻率設置電阻輸入。連接在此引腳與地之間的電阻值決定主振蕩器的頻率，并為濾波器網絡設置偏置電流。此引腳電壓由LTC6602保持在約1.17V。為獲得最佳性能，建議使用54.9kΩ至200kΩ之間的精密金屬膜電阻，并將此引腳上的電容限制在10pF以內。即使使用外部時鐘，此電阻也是必需的。
• CLKCNTL（引腳5） ：時鐘控制輸入。這個三態輸入選擇CLKIO（引腳15）的接地方式。將CLKCNTL引腳接地可使CLKIO引腳由外部時鐘驅動（CLKIO為主時鐘輸入）。如果CLKCNTL引腳懸空，內部振蕩器啟用，但主時鐘不在CLKIO引腳上（CLKIO為非連接引腳）。如果CLKCNTL引腳連接到V+D（引腳16），內部振蕩器啟用，且CLKIO引腳是主時鐘輸出。要檢測懸空的CLKCNTL引腳，LTC6602會嘗試將引腳拉向負電源。這通過兩個內部電流源實現，一個連接到V+D和CLKCNTL，另一個連接到地和CLKCNTL。因此，拉高CLKCNTL引腳需要約15μA的源電流。同樣，拉低CLKCNTL引腳需要15μA的灌電流。當CLKCNTL引腳懸空時，最好用1nF電容旁路至地，或者用接地屏蔽層圍繞，以防止其他印刷電路板（PCB）走線產生過度耦合。
• LPF1（引腳6） ：邏輯輸入。在引腳可編程控制模式下，此引腳是低通截止頻率控制碼的最高有效位（MSB）；在串行控制模式下，此引腳是芯片選擇輸入（低電平有效）。
• +INB、-INB（引腳7、8） ：通道B差分輸入。輸入范圍和輸入電阻在應用信息部分有說明。應避免輸入電壓超過V+IN（引腳1）。
• LPF0（SCLK）（引腳9） ：邏輯輸入。在引腳可編程控制模式下，此引腳是低通截止頻率控制碼的最低有效位（LSB）；在串行控制模式下，此引腳是串行接口的時鐘。
• HPF1（SDI）（引腳10） ：邏輯輸入。在引腳可編程控制模式下，此引腳是高通截止頻率控制碼的最高有效位（MSB）；在串行控制模式下，此引腳是串行數據輸入。
• HPF0（SDO）（引腳11） ：邏輯輸入。在引腳可編程控制模式下，此引腳是高通截止頻率控制碼的最低有效位（LSB）；在串行控制模式下，此引腳是串行數據輸出。
• -OUTB、+OUTB（引腳12、13） ：通道B差分濾波器輸出。這些引腳可驅動1kΩ和/或50pF的負載。對于更大的電容負載，建議在每個輸出端外接100kΩ電阻。濾波器輸出的共模電壓與VOCM（引腳3）的電壓相同。
• GND（引腳14） ：接地。連接到接地層可獲得最佳性能。

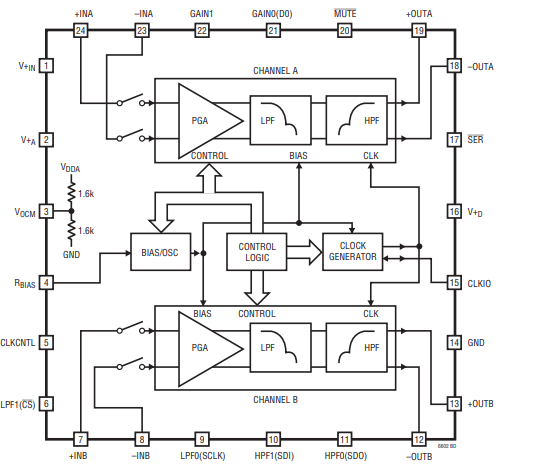

框圖

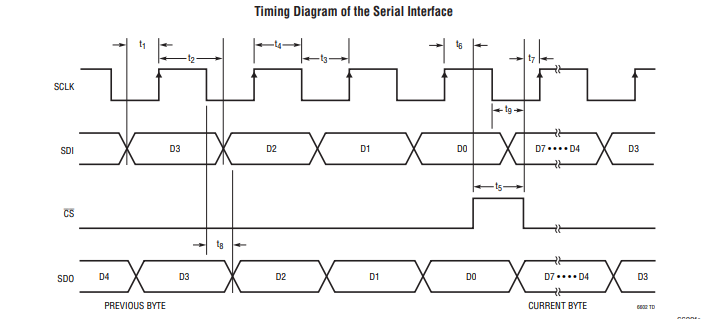

時序圖
