LMZ21701 nano 模塊是一種易于使用的降壓直流/直流解決方案，能夠在空間受限的應用中驅動高達 1000mA 的負載。基本作只需要一個輸入電容器、一個輸出電容器、一個軟啟動電容器和兩個電阻器。
*附件：LMZ21701 具有 17V 最大輸入電壓的 1A Nano 模塊數據表.pdf

特性

• 集成電感器
• 微型 3.5 mm × 3.5 mm × 1.75 mm 封裝
• 35mm2 解決方案尺寸（單側）
• -40°C 至 125°C 結溫范圍
• 可調輸出電壓
• 集成補償
• 可調軟啟動功能
• 啟動預偏置負載
• 電源正常和使能引腳
• 無縫過渡到省電模式
• 高達 1000 mA 的輸出電流
• 輸入電壓范圍 3 V 至 17 V
• 輸出電壓范圍 0.9 V 至 6 V
• 效率高達 95 %
• 1.5μA 關斷電流
• 17μA 靜態電流

參數

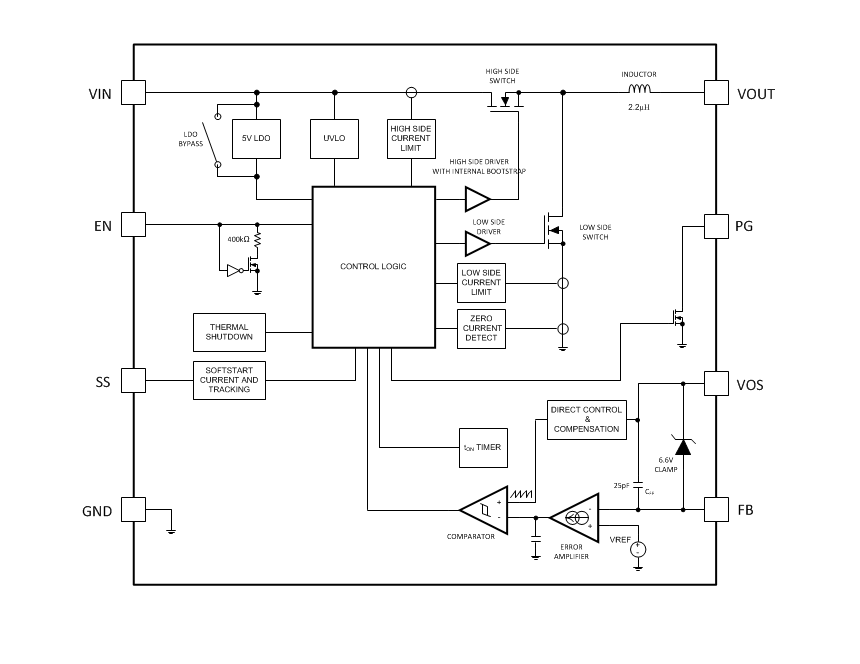

方框圖

1. 產品概述

• ?類型?：Nano模塊降壓DC/DC轉換器
• ?特點?：集成電感器、高效率、小尺寸封裝（3.5mm x 3.5mm x 1.75mm）
• ?應用?：點負載轉換、空間受限應用、LDO替換

2. 主要規格

• ?輸入電壓范圍?：3V至17V
• ?輸出電壓范圍?：0.9V至6V（可調）
• ?最大負載電流?：1A
• ?開關頻率?：PWM模式下可變，取決于輸入和輸出電壓
• ?效率?：高達95%
• ?關斷電流?：1.5μA

3. 功能特性

• ?集成補償?：簡化設計
• ?軟啟動功能?：可調軟啟動時間，防止啟動時的過沖
• ?電源良好（PG）功能?：開漏輸出，用于電源狀態指示
• ?使能（EN）輸入?：低電平有效，帶內部下拉電阻
• ?熱保護?：結溫超過160°C時自動關斷
• ?電流限制和短路保護?：防止過載和短路損壞

4. 封裝與尺寸

• ?封裝類型?：μSIP（8引腳）
• ?尺寸?：3.5mm x 3.5mm x 1.75mm

5. 引腳配置與功能

• ?VIN?：輸入電壓
• ?VOUT?：輸出電壓
• ?EN?：使能輸入
• ?SS?：軟啟動引腳
• ?FB?：反饋電壓輸入
• ?PG?：電源良好輸出
• ?VOS?：輸出電壓感應引腳
• ?GND?：接地
• ?PAD?：電氣連接到GND，必須焊接到地平面

6. 電氣特性

• ?操作靜態電流?：17μA（典型值）
• ?軟啟動源電流?：2.84μA（典型值）
• ?電源良好閾值電壓?：92%至98%（上升），87%至93%（下降）
• ?輸出電流限制?：高側MOSFET 1.8A（典型值），低側MOSFET 1.2A（典型值）

7. 熱信息

• ?熱阻?：RθJA = 42.6°C/W
• ?結溫范圍?：-40°C至125°C

8. 應用與布局指南

• ?設計工具?：支持使用WEBENCH? Power Designer進行定制設計
• ?輸入/輸出電容?：推薦使用低ESR陶瓷電容
• ?布局建議?：最小化高di/dt環路面積，保護敏感節點（如FB和VOS引腳），提供足夠的熱路徑和屏蔽

9. 訂購信息

• ?包裝選項?：μSIP（8引腳），提供RoHS和綠色封裝選項
• ?樣品?：可通過TI獲取樣品

10. 文檔與支持

• ?數據表?：提供了詳細的電氣、熱和機械特性
• ?設計資源?：包括參考設計、布局指南和應用曲線
• ?社區支持?：TI E2E社區提供技術支持和設計審查

LMZ21701是一款高性能的Nano模塊降壓DC/DC轉換器，適用于寬輸入電壓范圍和高效率要求的應用場景。其集成的電感器和多種保護功能簡化了設計過程，并提高了系統的可靠性。
