TPS8269xSIP 器件是一款完整的 500 mA/800 mA 直流/直流降壓電源，適用于低功耗應用。封裝中包括開關穩壓器、電感器和輸入/輸出電容器。無需其他組件即可完成設計。TPS8269xSIP 基于高頻同步降壓 DC-DC 轉換器，針對電池供電的便攜式應用進行了優化。MicroSIP? DC/DC 轉換器以 3MHz 的穩壓開關頻率運行，并在輕負載電流下進入省電模式運行，以在整個負載電流范圍內保持高效率。PFM 模式通過在輕負載運行期間將靜態電流降低到 23 μA（典型值）來延長電池壽命。對于噪聲敏感型應用，該器件具有 PWM 擴頻功能，可提供低噪聲調節輸出以及低輸入噪聲。這些特性，再加上高 PSRR 和 AC 負載調節性能，使該器件適合替代線性穩壓器，以獲得更好的功率轉換效率。TPS8269xSIP 采用緊湊（2.9 mm × 2.3 mm）和扁平 （1 mm） BGA 封裝，適合通過標準表面貼裝設備進行自動組裝。
*附件：tps82697.pdf

特性

• 總解決方案尺寸 < 6.7 mm^2^
• 3MHz 工作頻率時效率為 95%
• 23μA 靜態電流
• 高占空比作
• 同類最佳負載和線路瞬變
• ±2% 總直流電壓精度
• 自動 PFM/PWM 模式切換
• 低紋波輕負載 PFM 模式
• 出色的交流負載調整率
• 內部軟啟動，200μs 啟動時間
• 集成有源省電排序（可選）
• 電流過載和熱關斷保護
• 亞 1 mm 高度解決方案

參數

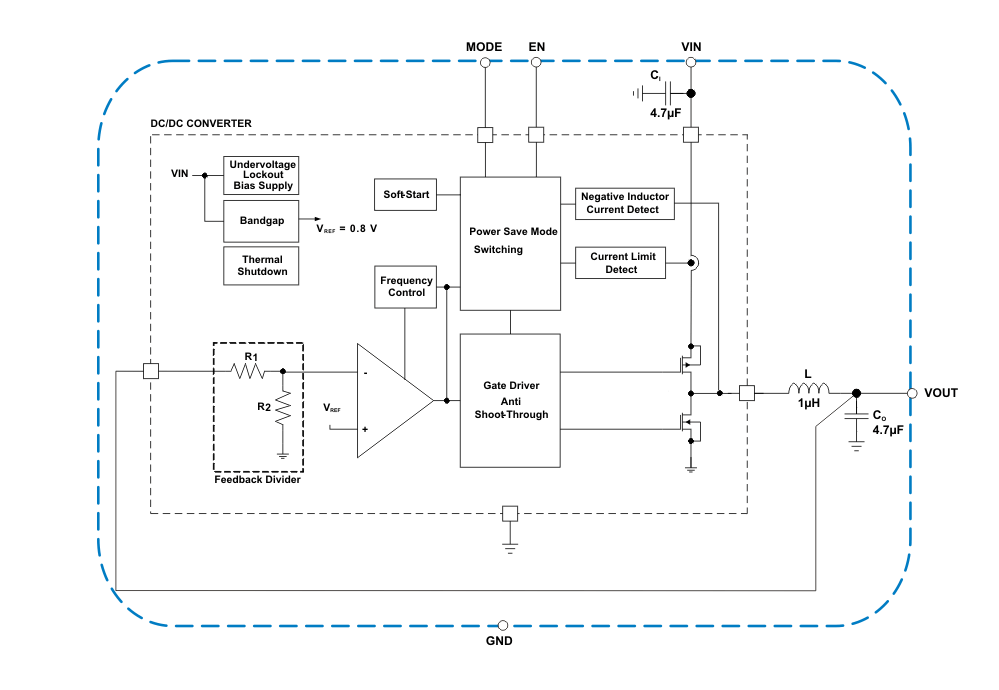

方框圖

1. 產品概述

• ?產品型號?：TPS82697
• ?類型?：高效率MicroSIP?降壓轉換器
• ?特點?：
  • 總解決方案尺寸小于6.7mm2
  • 在3MHz操作下效率高達95%
  • 低靜態電流：23μA
  • 高占空比操作
  • 負載和線路瞬態響應出色
  • ±2%總DC電壓精度
  • 自動PFM/PWM模式切換
  • 低紋波輕載PFM模式
  • 優秀的AC負載調節
  • 集成軟啟動，200μs啟動時間
  • 集成主動掉電序列（可選）
  • 電流過載和熱關斷保護
  • 子1mm高度解決方案

2. 應用領域

• 手機
• 智能手機
• 光學數據模塊
• 攝像頭和傳感器模塊
• 可穿戴設備
• LDO替換

3. 功能描述

• ?高效率?：在3MHz的固定開關頻率下操作，輕載時進入省電模式以維持高效率。
• ?自動模式切換?：根據負載條件自動在PFM和PWM模式之間切換，以優化效率和響應速度。
• ?集成功能?：包括輸入電流限制、欠壓鎖定、軟啟動和熱關斷保護。
• ?小尺寸封裝?：采用緊湊的2.9mm × 2.3mm BGA封裝，適合自動化組裝。

4. 電氣特性

• ?輸入電壓范圍?：2.3V至4.8V
• ?輸出電壓?：2.8V（固定）
• ?輸出電流?：高達800mA
• ?靜態電流?：23μA（典型值）
• ?效率?：在VIN=3.6V，VOUT=2.8V，IOUT=800mA條件下效率高達94%
• ?啟動時間?：200μs
• ?熱關斷溫度?：140°C

5. 熱特性

• ?熱阻?：θJA=83°C/W（SIP 8引腳封裝）

6. 設計指南

• ?輸入電容選擇?：推薦使用低ESR陶瓷電容，以減小電壓瞬變。
• ?輸出電容選擇?：內置輸出電容，但在某些應用中可能需要額外電容以優化性能。
• ?布局建議?：保持輸入和輸出電容盡可能靠近轉換器引腳，以減小高頻噪聲和干擾。

7. 支持資源

• ?設計工具?：提供WEBENCH? Power Designer工具，用于創建和模擬TPS82697的設計。
• ?文檔?：包括數據手冊、應用報告和用戶指南。
• ?社區支持?：TI E2E?支持論壇提供快速的設計幫助和驗證答案。

8. 訂購信息

• ?封裝類型?：μSIP SIP 8引腳BGA封裝
• ?訂購選項?：包括卷盤和樣品選項
• ?環境標準?：RoHS和Green合規

以上是TPS82697 MicroSIP? DC/DC Converter的詳細總結，涵蓋了其主要特性、應用領域、功能描述、電氣特性、熱特性、設計指南、支持資源和訂購信息。
