本文介紹了專門用于深度學習的張量處理單元TPU的特性和原理。

張量處理單元（TPU，Tensor Processing Unit）是一種專門為深度學習應用設計的硬件加速器。它的開發源于對人工智能（AI）和機器學習應用的需求，尤其是深度學習中的神經網絡計算。

TPU的設計和開發目標是提升深度學習模型訓練過程中的計算效率，同時降低計算成本。與傳統的處理器（如CPU和GPU）相比，TPU具有單一任務的專用性，針對深度學習優化，能夠以更高的吞吐量和更低的延遲執行矩陣乘法等操作。

1. TPU的設計背景

深度學習模型的訓練通常需要處理大量的浮點計算，尤其是在圖像識別、語音識別等領域。雖然GPU在這些任務中表現優異，但GPU的設計是通用的，其性能受到多種因素的影響，包括多任務調度、緩存管理和分支預測等。而TPU是一款專門為深度學習任務定制的處理器，其核心任務是執行矩陣乘法、加法運算等操作，這些正是深度學習模型訓練中的基本計算單位。通過專用設計，TPU能在處理這些任務時提供更高的計算效率和更低的功耗。

2. TPU的硬件架構

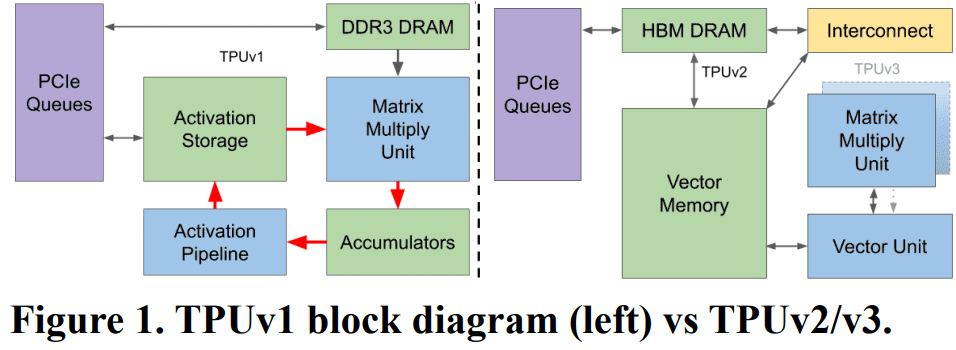

TPU的硬件架構可以簡單地理解為由幾個關鍵組件組成：

矩陣乘法單元（MXU）：TPU的計算核心就是矩陣乘法單元，它負責執行大量的矩陣乘法和加法運算。在第一代TPU中，MXU包含了256x256=65536個算術邏輯單元（ALU），可以在每個時鐘周期內進行65536次整數乘法和加法計算。這使得TPU在處理深度學習模型中的矩陣運算時，能夠以極高的速度和吞吐量完成計算任務。

統一緩沖區和主機接口：為了保證數據流的高效處理，TPU內有統一的緩沖區，用于存儲中間計算結果。主機接口則負責與外部設備（如存儲和網絡）進行數據交換。

輸入/輸出和控制邏輯：TPU的輸入輸出（I/O）系統包括DRAM端口、PCIe接口等，用于與外部系統交換數據。而控制邏輯單元相對較小，僅占芯片面積的2%，這意味著更多的資源可以用于計算單元和存儲。

片上存儲器：由于TPU專注于執行深度學習模型中的特定任務，因此其片上存儲器可以與計算單元緊密集成，避免了傳統CPU和GPU中需要處理大量復雜任務帶來的冗余和延遲。

3. TPU的性能特點

TPU的核心優勢在于其針對深度學習的優化。具體來說，TPU在以下幾個方面表現突出：

單用途設計：與CPU和GPU的通用性不同，TPU專注于深度學習任務，這使得其在執行矩陣乘法等計算時能夠更加高效。因?yàn)椴恍枰紤]分支預測、緩存管理等通用計算任務，TPU可以將更多的資源集中在核心計算上，減少了復雜性。

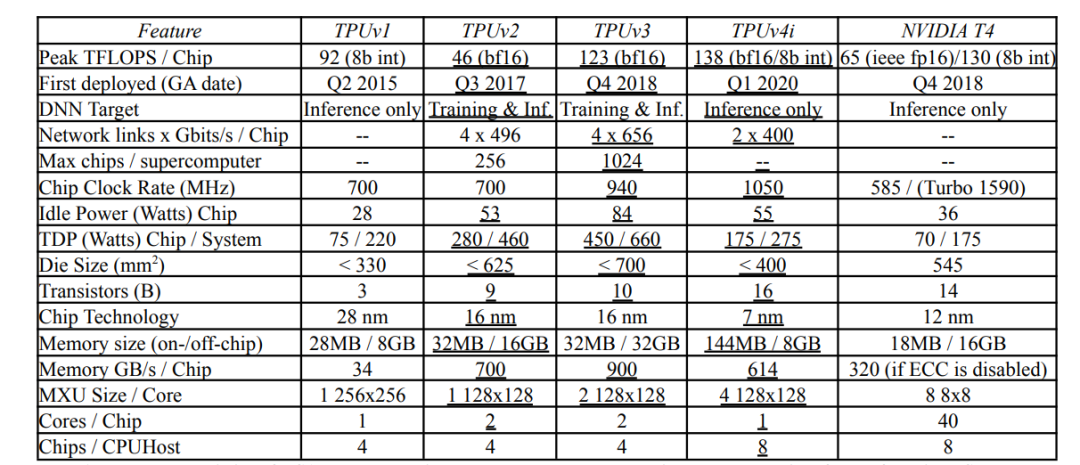

高吞吐量和低延遲：TPU的設計使得它能夠在極短的時間內完成大量計算。比如，第一代TPU在700MHz的頻率下每秒可以進行約92萬億次計算。隨著TPU v2的推出，其工作頻率提升至1.6GHz，進一步增強了其處理能力。

確定性：由于TPU的架構簡單且針對特定任務優化，它的計算行為非常確定，可以精確預估處理某個神經網絡模型時所需的時間和延遲。相比之下，CPU和GPU需要應對各種不同任務的性能優化，行為難以預測。

4. TPU的工作原理

TPU的工作原理可以類比為一臺高效的矩陣計算機器。每個深度學習神經網絡模型的訓練和推理過程都包含大量的矩陣運算，TPU的設計就是為此量身定做的。在訓練過程中，TPU以高效的方式執行神經網絡中的加法和乘法操作，確保能夠在最短的時間內處理大量數據。

通過優化計算單元的布局、減少控制邏輯的復雜性，TPU能夠在處理這些矩陣計算時獲得更高的性能。例如，在處理一批大小固定的矩陣時，TPU能夠在確定的時間內完成任務，從而保證高吞吐量和低延遲。

5. TPU與GPU、CPU的對比

CPU：作為通用計算處理器，CPU能夠處理多種任務，但由于其針對廣泛任務優化，深度學習中的矩陣計算效率不如TPU。CPU更多依賴于緩存、分支預測和多核處理等特性，適用于需要廣泛任務支持的場景。

GPU：GPU在圖像處理、視頻渲染和深度學習任務中表現出色，尤其擅長并行計算。但是，GPU依然是通用型處理器，適合處理復雜的計算任務，不如TPU在矩陣計算方面高效。

TPU：TPU則是針對深度學習優化的處理器，專門設計用于矩陣乘法等神經網絡計算任務。其單用途的特性使得它在這些任務上能夠提供比GPU和CPU更高的計算效率，尤其適合大規模的神經網絡訓練和推理。

6. 總結

TPU處理器代表了深度學習硬件加速領域的重大進展。通過專用設計和高度優化，TPU能夠提供比傳統CPU和GPU更高效的性能，尤其在深度學習任務中展現出卓越的優勢。TPU的設計簡潔、結構清晰，能夠精確控制計算過程中的吞吐量和延遲，是實現大規模AI模型訓練和推理的理想選擇。隨著TPU的不斷迭代，它將在深度學習和人工智能的未來發展中扮演越來越重要的角色。
