一、 閥式避雷器的試驗

試驗項目：絕緣電阻、電導電流、檢查放電計數器 試驗儀器：華頂電力HDZG系列直流高壓發生器，絕緣電阻測試儀、沖擊試驗器 ，

1、 絕緣電阻的試驗?zāi)康模簻y量閥式避雷器的絕緣電阻可以發現其受潮或瓷套裂紋等缺陷；測量磁吹避雷器的絕緣電阻可以發現內部受潮；瓷套裂紋；電阻接觸是否良好；是否劣化、斷裂等現象。方法：采用2500V兆歐表測量

2、電導電流及傳來組合元件的非線性因數差值的測量目的：檢查避雷器的并聯電阻是否受潮、老化、劣化、接觸不良、參數是否匹配。準備工作：試驗的避雷器一次接線拆除；通知所有人員離開避雷器。

試驗過程：

1）調好直流高壓發生器和交流220V電源2）在帶并聯電阻避雷器的兩端外加一定的直流電壓，測出流過避雷器本體的電流。與規定值比較，如果偏大，表面避雷器內部受潮或瓷腔進潮；如果偏小，說明并聯電阻斷裂或接觸不良；如果連續測得的結果逐年降低，說明電阻劣化，需要更換。（試驗接線見圖13-1）3）試驗要求：同一相內串聯的組合元件的非線性因數差值不應大于0.05（0.35—0.45）；電導電流相差值（%）不應大于30%4）試驗的注意：一般規定的電導電流值是在20°C的值，應根據現場溫度進行換算，才能比較。試驗結束清理工作現場撤除試驗接線 3、工頻放電電壓的測試目的：檢查火花間隙的結構及特征是否正常，其在過電壓下動作的可靠性。試驗方法同交流耐壓試驗4、檢查放電計算器動作情況方法：直流法試驗用一個2500V的兆歐表給一個4-8uF的電容器充電，然后用電容器通過放電計算器放電，計算器動作注意事項：對放電計數器應進行3~5次。測試后計數器應調整為0

二、氧化鋅避雷器的試驗

1、絕緣電阻的測試目的：氧化鋅避雷器沒有火花間隙，由金屬氧化鋅閥片串成的，測量絕緣電阻是了解內部是否受潮，裂紋及金屬氧化鋅內部容絲是否斷裂方法：同閥型避雷器要求：35KV以上的不低于2500兆歐；以下的不低于1000兆歐2、測量直流1mA電壓U1mA及75% U1mA下的泄露電流目的：檢查金屬氧化鋅避雷器的閥片是否受潮、老化、裂紋；確定其動作值是否合理，動作是否可靠。測量75% U1mA的泄露電流是為了檢查長期允許工作電流是否符合規定，該電流與避雷器的壽命有直接的關系，在同一溫度下，電流與避雷器的壽命成反比方法及接線：單相半波整流電路。測出1mA電壓U1mA；與廠家的規定值不大于5%，再測75% U1mA的泄露電流，按規定不大于50uA注意事項：見2763、測量運行電壓下的交流泄露電流在交流電壓下其電流包括電阻電流和電容電流，兩部分正常運行：主要是電容電流，電阻電流很小，只有當避雷器受潮、劣化、污穢時電阻電流大大增加。因此測量泄露電流可以判斷避雷器的絕緣缺陷。方法及接線：采用阻性電流檢測儀原理：R1處于零值時，儀表測得的電流是電容電流； R1上移時，儀表顯示最小值---阻性電流注意：在測量過程中如果參數有明顯變化時應加強監視，當阻性電流增加1倍時，馬上停止試驗，并檢查。4、測量工頻參考電流下的工頻參考電壓目的：判斷避雷器的老化、變質的現象方法：將廠家的規定工頻參考電流，施加于氧化鋅避雷器，在避雷器的兩端測得的峰值電壓-----工頻參考電壓要求：當測量值明顯下降要加強監督（110KV及以上的避雷器，參考電壓降低超過10%，應查明原因，如果是老化的原因，應退出運行）注意：測量的環境溫度為5°C—35°C測量時應每節單獨進行。只有一節不符合要求，要更換該節避雷器實訓4：避雷器直流耐壓試驗的試驗

根據實訓的任務和要求，完成任務分工，作出實訓方案

a) 試驗?zāi)康?/strong>

通過試驗

1、 掌握直流高壓發生器和精密高壓測量儀的工作原理和使用方法。

2、 熟悉直流耐壓試驗的試驗接線和操作方法。

b) 試驗說明

直流耐壓試驗是對電氣設備絕緣施加高于它的額定工作電壓一定值的直流試驗電壓，并持續一定時間，觀察絕緣是否發生擊穿或其他異?，F(xiàn)象。

直流試驗電壓通常應參考絕緣的交流耐壓試驗電壓和交、直流下?lián)舸╇妷褐?，但主要是根?jù)運行經驗來確定。一般對電機取2~2.5Ue, 對電纜在10KV以下的取5~6Ue, 在35KV時取4Ue, 額定電壓等級更高時取3Ue，時間一般為15分鐘。6—35kV中壓橡塑絕緣電力電纜(指聚氯乙烯絕緣、交聯聚乙烯絕緣和乙丙橡膠絕緣電纜)，取消了投運后的直流耐壓試驗項目，代之以測量外護套和內襯層的絕緣電阻。

直流耐壓試驗和直流泄漏試驗的原理、接線及方法完全相同，差別在于直流耐壓試驗的試驗電壓較高，所以它除能發現設備受潮、劣化外，還可發現絕緣的某些局部缺陷。我們所選用的GC-2006數字直流高壓發生器既可以進行直流耐壓試驗，又可以測量其對應的泄漏電流。在直流耐壓試驗中，我們也接入了精密高壓測量儀對直流電壓進行精確測量。

c) 試驗設備

1、 HDZG直流高壓發生器

規格及工作方法：

1. 電壓輸出 0-120KV 精度±1%±1個字

2. 電流輸出 0-2000uA 精度±1%±1個字

3. 具有高精度0.75UDC-1mA單觸按鈕，精度≤1.0％

4. 具有全自動做氧化鋅避雷器試驗，電纜分段耐壓，自動耐壓功能

5. 具有手動調節電壓輸出功能。

6. 工作方式 ：間斷使用：額定負載30分，1.1倍額定電壓使用：10分鐘

7. 工作環境 ：溫度：-10℃～+40℃

8. 相對濕度：室溫為25℃時不大于85％（無凝露）

9. 海拔高度：1500米以下

2、 HD-FRC精密高壓測量儀

3、 被試品

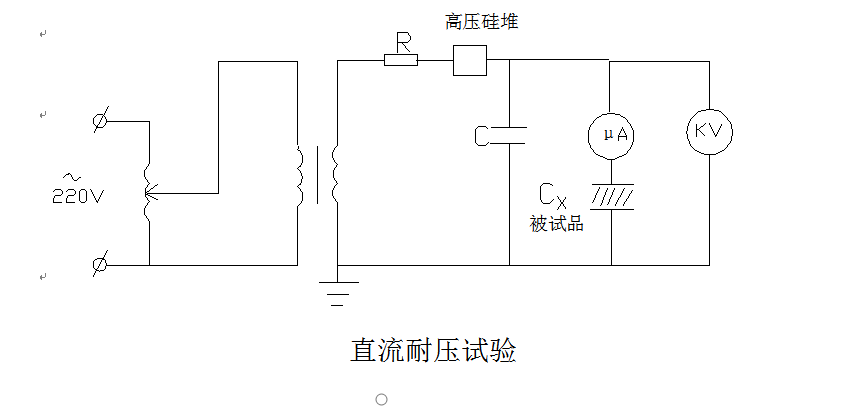

四、試驗原理接線圖

五、試驗步驟

1、 接線：將主機的信號輸出插座與倍壓筒插座連接，主機和倍壓筒接地端可靠接地，放電桿可靠接地，倍壓筒與儀器及人保持距離2m以上。倍壓筒高壓輸出端與被試設備相連，設備的另一端亦接地。如采用精密高壓測量儀測量則還應將高壓引線與分壓器頂端相連，并接好相應接線。

2、 空載試驗：將電壓整定定位至所需值，檢查電壓粗調、細調電位器逆時針旋到零位，各鍵均按起。接電源，置開關于“ON”，此時“高壓關”綠燈亮，電壓表及電流表均指示為零。按下“高壓開”鍵，紅燈亮，高壓功能啟動。順時針調整電壓粗調，直到電壓升至儀表輸出的最高電壓值（為安全起見，我校暫升至20KV），電壓穩定一段時間（1min）后回調電壓粗調旋鈕至0，關上電源開關，對地放電。

3、 試品測試：同上述啟動高壓功能，緩慢調節電壓粗調和細調使輸出電壓或電流達到所需值，進行試驗，試驗時間達到試驗要求的時間后逆時針方向緩慢調節電壓粗調和細調使輸出電壓至0，切斷電源，放電，拆線。當被試品電容較大時，在粗調、細調回到零后，輸出電壓遲遲不能回零，此時斷開電源、放電。

4、 定時試驗：先整定好時間，進行試品試驗時，當高壓升至所需值時按下定時開按鍵，此時定時繼電器開始計時，到達規定時間后定時繼電器動作，關斷輸出電壓，輸出電壓緩慢降至0。

5、 避雷器試驗：調節電壓粗調、細調，當輸出電流指示為1mA時記下電壓指示值U1mA，測U1mA是為了檢查閥片是否受潮，動作性能是否符合要求。再按下0.75UDC開按鍵，再微調旋鈕10使電壓表指示為1mA 電流時電壓值的0.75倍，讀取電流指示表的電流值，此值為避雷器在測試電壓為0.75倍時的泄漏電流值，主要檢查長期允許工作電流是否符合要求。

6、 電纜試驗：由于電纜可能發生擊穿造成高壓對地之間產生極大的沖擊電流，可能使倍壓筒的高壓硅整流堆損壞，因此在測量時應在高壓輸出端上加接一限流電阻。

五、 試驗注意事項

1、 工作過程中若高壓突然中斷，高壓關綠燈亮，則關斷電源開關，1分鐘后重新操作。

2、 當使用一次定時后，第二次使用前必須先關斷電源，讓時間繼電器復位，再按起定時開按鍵，將粗調旋至0，否則無法開機。

3、 主機和倍壓筒等設備要可靠接地，并保持安全距離2m以上。

每次斷開電源后一定要放電。

六、試驗結果分析

1、 泄漏電流不應隨時間的延長而增長，且不應超過一般允許值。

2、 將數值與過去數據、各相間和同類設備相比較，應無顯著差異。

3、 試驗過程中微安表指示突然增高或周期性大幅度擺動，電壓表指示明顯下降，則表明設備已發生擊穿。

4、 耐壓后的絕緣電阻比耐壓前顯著降低時，則說明絕緣有問題，甚至已被擊穿。

通過試驗中出現的現象進行判斷，一般我們認為經受了直流耐壓試驗而沒有發生擊穿的設備，在此項試驗上是合格的。
