前言:

為什么要學習FOC?

1.電機控制是自動化控制領域重要一環。

2.目前直流無刷電機應用越來越廣泛，如無人機、機械臂、云臺、仿生機器人等等。

3.電機控制工程師薪水較高。

需要什么基礎？

1.C語言，指針，結構體，編程規范。

2.STM32外設使用。

3.原理圖閱讀。

4.芯片手冊閱讀。

5.數序坐標系知識

為什么要出本教程？

1.直流無刷電機應用越來越廣泛，網上資料比較散落，因此想要出一篇系統性的教程，從頭到尾，深入淺出，幫助初學者快速入門直流無刷電機控制。

第一章 直流無刷電機簡介

基本物理知識準備

左手定則

百度百科

已知電流方向和磁感線方向，判斷通電導體在磁場中受力方向，如電動機。伸開左手，讓磁感線穿入手心（手心對準N極，手背對準S極）， 四指指向電流方向 ，那么大拇指的方向就是導體受力方向。

右手螺旋定則

百度百科

用右手握住通電螺線管，讓四指指向電流的方向，那么大拇指所指的那一端是通電螺線管的N極

直流有刷電機簡介

直流有刷電機通過換向器來改變電流方向，進而改變繞組的受力方向。由于其是機械換向，因此就帶來一系列缺點，例如摩擦大，發熱大，效率低等缺點

直流無刷電機簡介

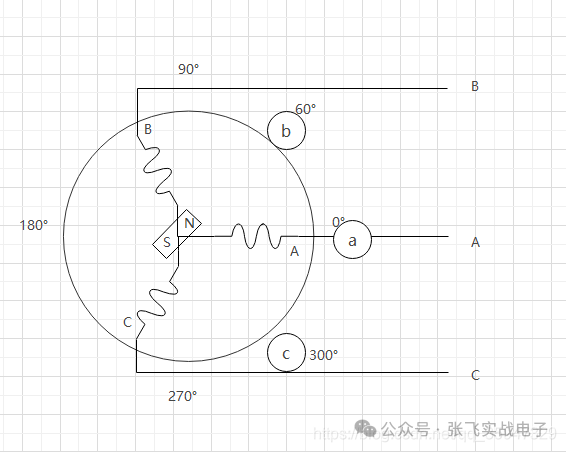

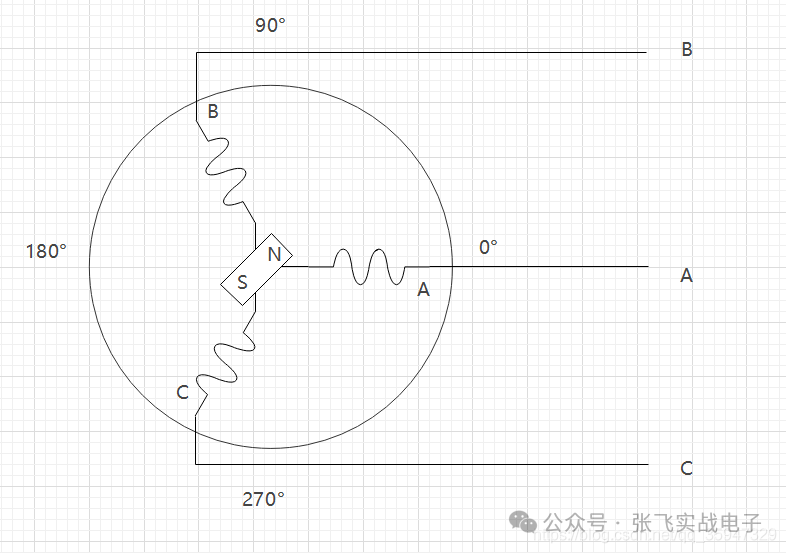

直流無刷電機通過使用電子器件代替機械換向，解決了直流有刷電機的缺點。為了便于分析我們將直流無刷電機抽象出上圖模式，定子由三個線圈組成，轉子由一對磁極組成。通過改變ABC三者電流方向來改變定子產生的磁場方向，從而使磁鐵轉動起來。

第二章 六步換向控制方式

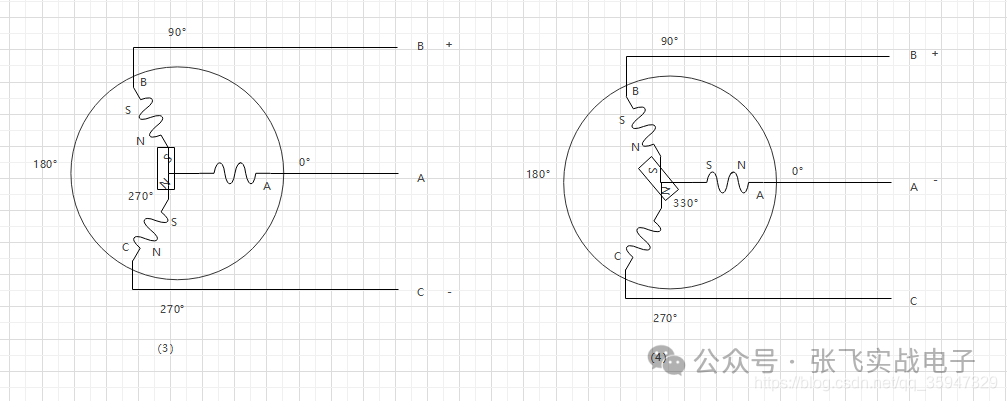

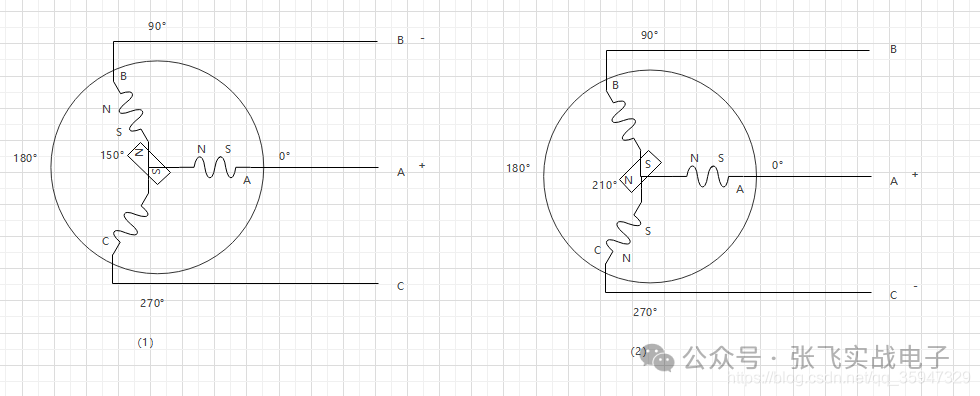

直流無刷電機六步換向

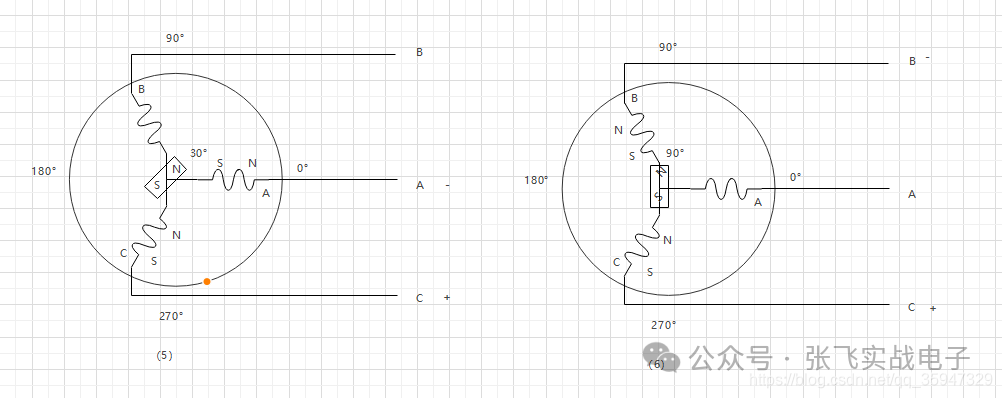

如上圖所示，通過控制ABC三相電流方向我們可以控制直流無刷電機旋轉，具體步驟如下：

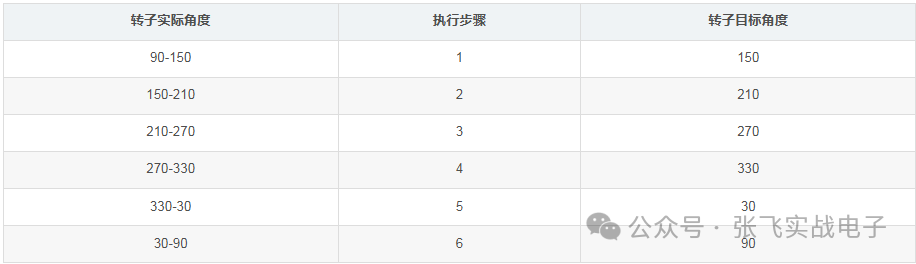

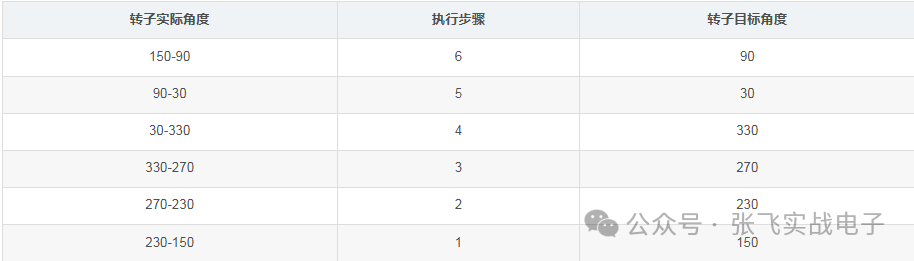

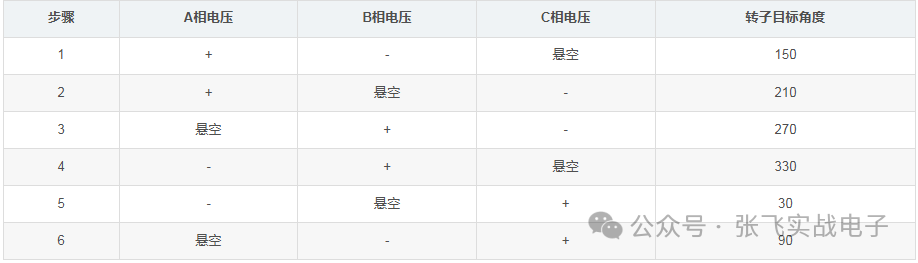

可以看出，我們只需要像步進電機那樣不斷的重復這六部換向就可以讓BLDC轉動起來，甚至?xí)a(chǎn)生一種錯覺，是不是我們換向越快電機轉的越快呢？答案是:否，這里我們一定要認識到，是當轉子處于特定位置時才去觸發換向操作，換向是被動換向，想要提高轉速一定是要提高電流，讓定子產生的磁場更強，讓轉子更快的達到目標點然后觸發換向，具體如下表所示。

正轉：

反轉

如何獲得轉子角度？

我們已經知道了要先檢測角度再去換向，那么如何檢測當前角度呢？，有以下三種方式。

1.通過安裝編碼器來計算出當前角度。

2.通過安裝霍爾元件計算當前角度。

3.通過檢測電流來計算當前角度

編碼器方式獲取電機當前角度

編碼器方式分為兩種，增量式編碼器和絕對式編碼器。

增量式編碼器：

每次啟動之氣都需要做一次校準，而且為了防止單片機性能問題導致脈沖丟失，還需要對編碼器每圈校準一次。因此經常使用ABZ三軸編碼器，AB輸出正交信號，Z軸輸出中斷。

絕對式編碼器：

只需要在出廠之前做一次校準，之后如果沒有拆機便不需要校準，通訊方式一般是SPI和IIC,需要考慮通訊時間對系統的影響。

為什么要對編碼器進行校準？

因?yàn)槲覀儫o(wú)法保證在安裝的時候讓編碼器的0°（機械角度）剛好對應電機繞組的0°（電氣角度）

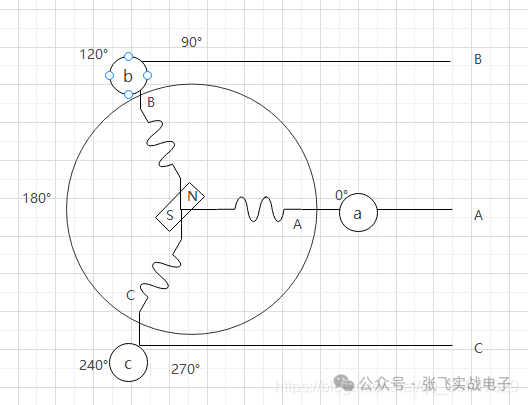

霍爾元件獲取電機當前角度

霍爾元件介紹

百度百科

霍爾元件有兩種安裝方式，互差120°和互差60°兩種方式，因此在使用之前要判斷電機是那種安裝方式。

假設當有N級指向霍爾元件時霍爾元件輸出電平1

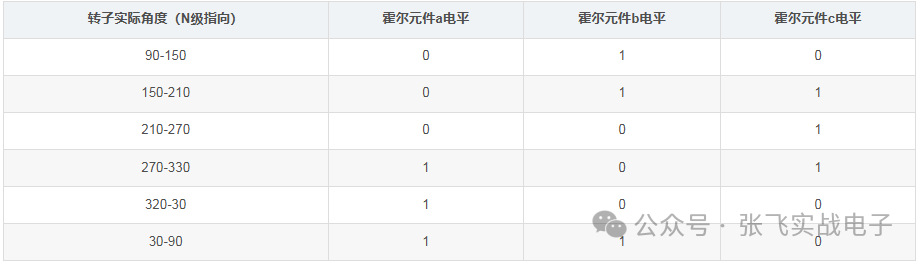

霍爾電平和轉子角度之間的對應關系如下表所示

霍爾電平和轉子角度之間的對應關系如下表所示

檢測電流獲取電機當前角度

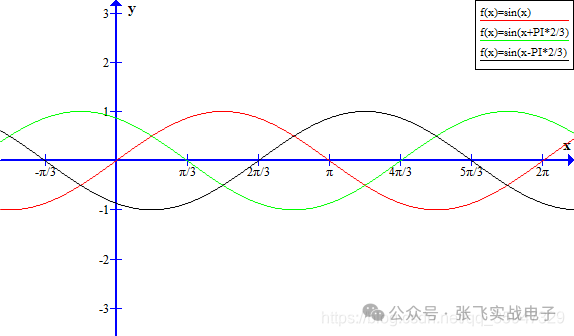

由于電機旋轉過程中產生的電流理想波形如下圖

我們便可以根據采集到的電流就判斷出電機當前的角度在哪個范圍。

具體分析在FOC控制方法中講解。

程序編寫

引出問題

相信看到這里大家都有一些疑問，就是六步換向的方式只能控制電機正反轉，然后通過控制相電壓調節轉速，那么如何控制電機位置呢，而且這種方式有一部分電流是讓電機旋轉，有一部分是讓電機發熱，那么如何做到效率最高呢。通過觀察電流發現，電機三相電流并不是正弦波，為了解決以上問題便出現了FOC矢量控制。

第三章 FOC矢量控制

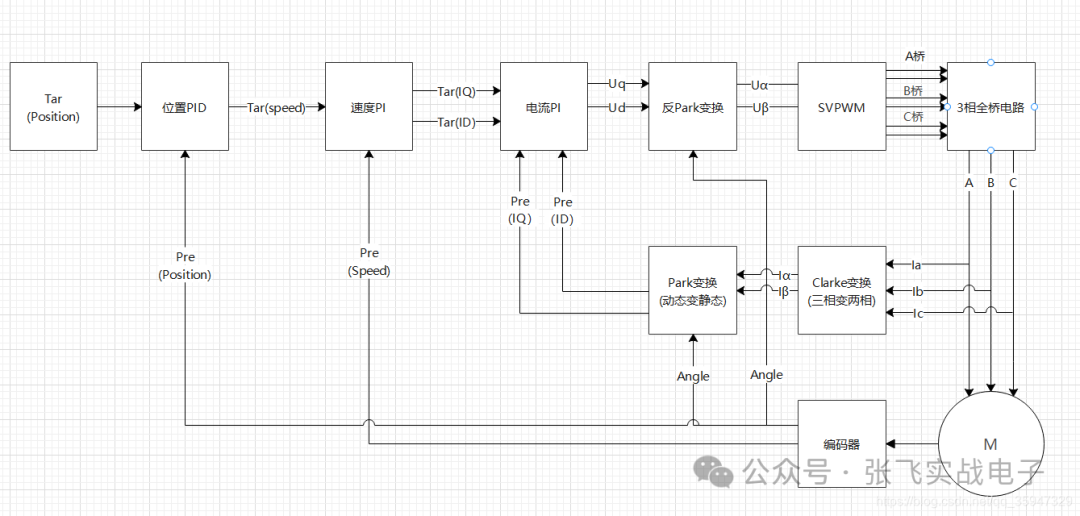

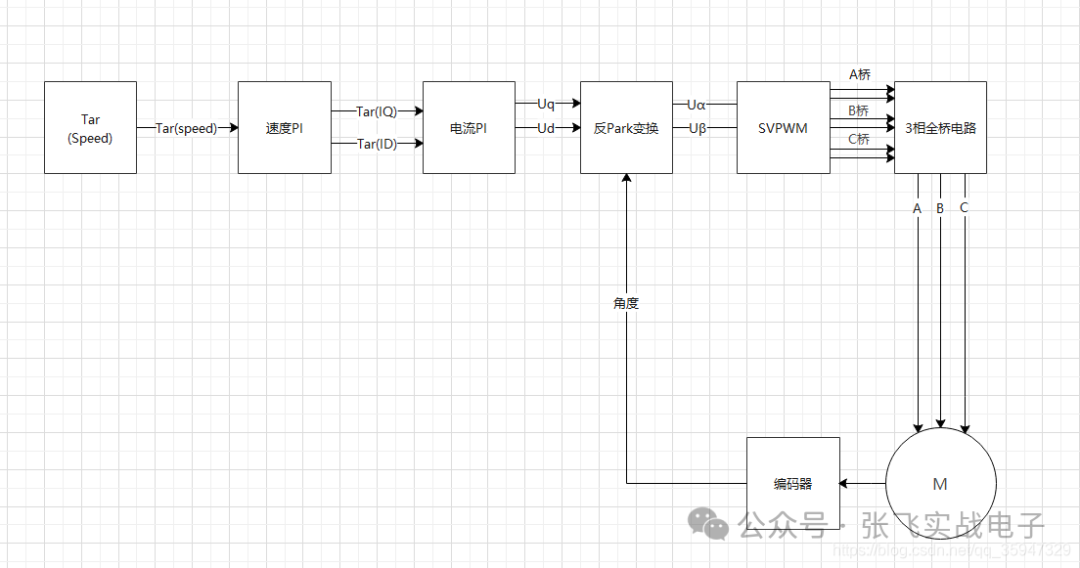

FOC控制框架圖

相信很多人在網上都看到過這個控制框圖，咋一看還挺復雜，充斥著各種變換和檢測，很多資料直接對著這個框圖進行講解，而本教程到這里只是讓大家對這個框圖有基本印象，接下來我們逐步分析各個模塊來源，讓大家都能自己畫出來這個控制框圖。

第四章 FOC開環控制

控制框圖簡化

看著FOC詳細控制框圖我們發現無從下手，不知道從哪坐起，我們回想一下直流有刷電機的學習過程，首先是讓電機轉起來，然后進行速度控制，再進一步進行位置控制，同樣我們?cè)贔OC學習過程中依然可以這樣做，我們首先將位置環和速度環去掉，然后就剩下SVPWM，和電流檢測部分，既然只是讓電機轉起來那么電流檢測也不需要了，我們就直接給一個目標速度，開環運行，這時候控制框架就能簡化成下圖所示。

備注：(這時候可能會有人有疑問，我們不是用六步換向的方式已經讓電機轉動起來了嗎，為什么這里又要學習如何讓電機轉動？是因?yàn)榱綋Q向方式存在一些缺點，而這里使用另一種控制方式（FOC）讓電機轉動更加平滑，效率更高。)

接下來我們對這部分做詳細講解

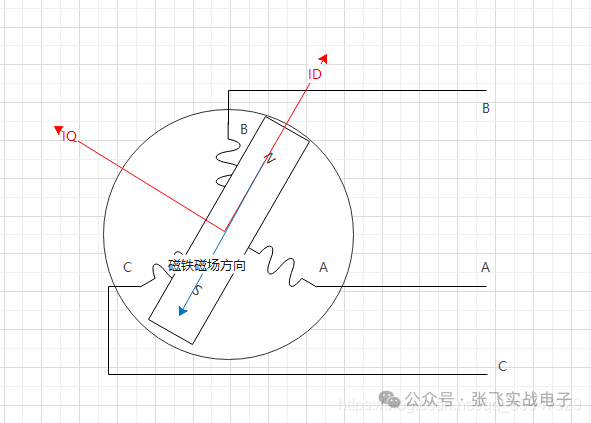

IQ與ID介紹

仔細觀察我們可以發現，當三相繞組產生的磁場方向始終與轉子磁鐵相切的時候最為理想，這樣相同電流下產生的旋轉力量最大（圖中IQ），當我們?nèi)嗬@組產生的磁場方向與轉子磁場方向反向平行時，這時候電機會被吸在原地不動(圖中ID)，電流都用來產生熱量。因此我們以轉子磁鐵為參考，建立DQ坐標系，DQ坐標系隨轉子轉動。(備注：為了便于理解我對磁鐵進行了放大)

如圖當我們讓ID為0, IQ為1則轉子就會逆時針旋轉，且轉速隨著IQ的變大而變大。

如圖當我們讓ID為1, IQ為0則轉子就會定在原地，且發熱量隨著ID的變大而變大。

因此可以總結一下，要想讓轉子平穩的轉動下去就需要讓三相繞組產生的磁場方向一直和轉子磁鐵的磁場方向垂直，即圖中的IQ, 同時使ID盡可能為0以減小發熱。那么怎么讓繞組產生的磁場方向等效為IQ ID呢由此變引入Park反變換和Clark反變換。

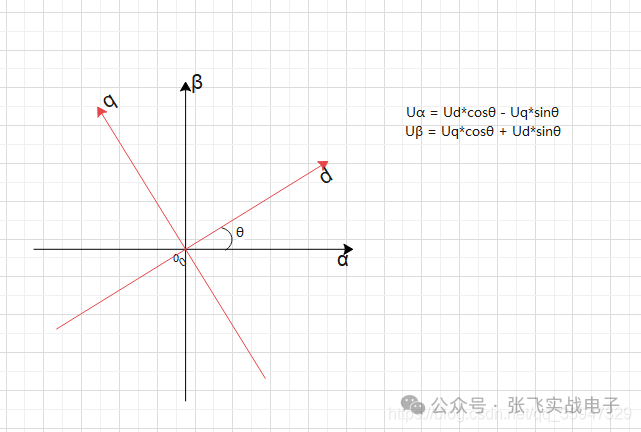

Park反變換

我們知道DQ坐標系是旋轉坐標系，但我們的三相繞組是靜止的，因此首要任務是將旋轉坐標系變換為靜止坐標系，即找到一個靜止坐標系使其產生的磁場等同于DQ坐標其，我們將這個坐標系命名為αβ坐標系，其中由DQ坐標系向αβ坐標系這一變換過程稱為反Park變換。

其中阿爾法軸與a相繞組對齊。

Uα = Udcosθ - Uqsinθ

Uβ = Uqcosθ + Udsinθ

經過Park反變換我們將旋轉坐標系變成了靜止坐標系，接下來便是讓靜止的兩相坐標系向3相繞組坐標系進行變換。

Clark反變換

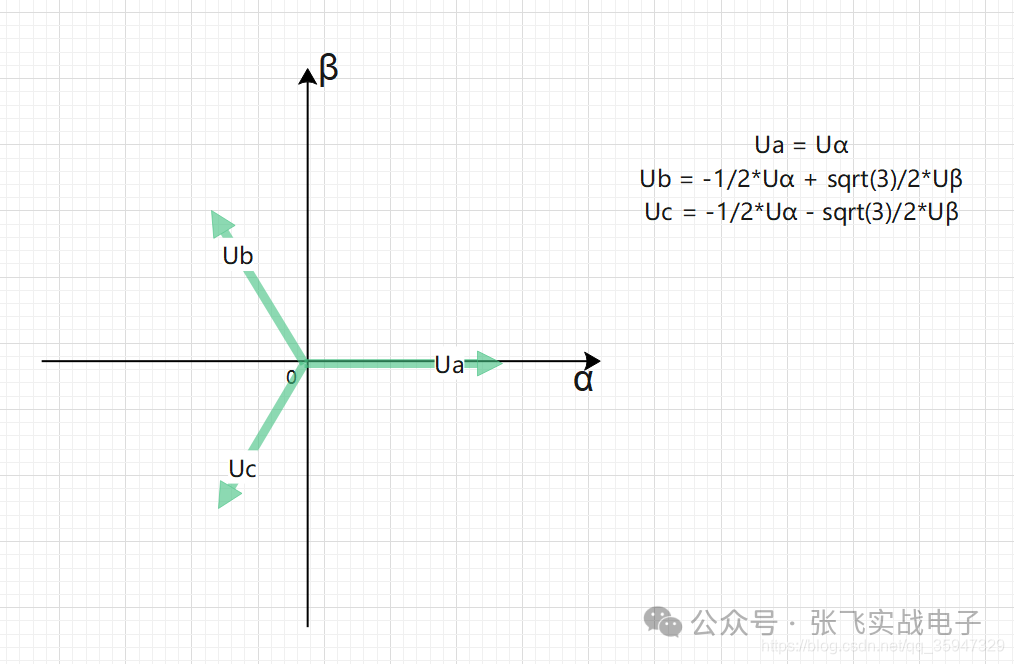

Clark反變換的目的是把兩個垂直的坐標系轉變?yōu)槿嗬@組坐標系。經過Clark反變換后就可以通過三相繞組去產生ID和IQ了。（備注FOC控制框圖中沒有Clark變換的原因是通過后邊公式的化簡發現只需要Iα和Iβ即可）

但是我們最終能控制到的硬件是三相全橋即六個MOS管的導通，因此我們最終要的是MOS管的導通時間，即定時器輸出的高電平時間，即PWM的占空比，因此我們接下來要通過Ua Ub Uc求出Mos導通時間。

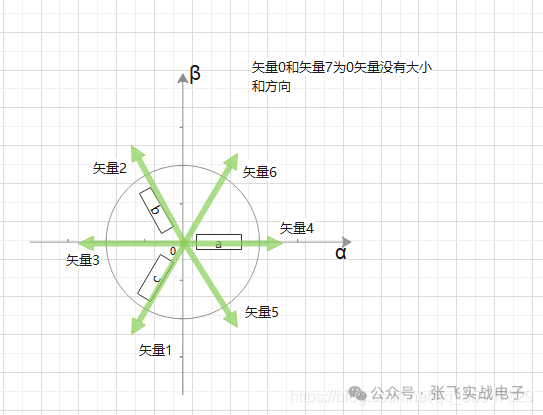

8個矢量介紹

我們已知我們的輸入是控制Ua Ub Uc導通狀態導通時間和轉子角度，我們的目標（輸出）是ID IQ,我們要解決的問題是如何通過輸入產生輸出，在解決問題之前我們要先看一看我們的輸入是什么，有什么物理含義。

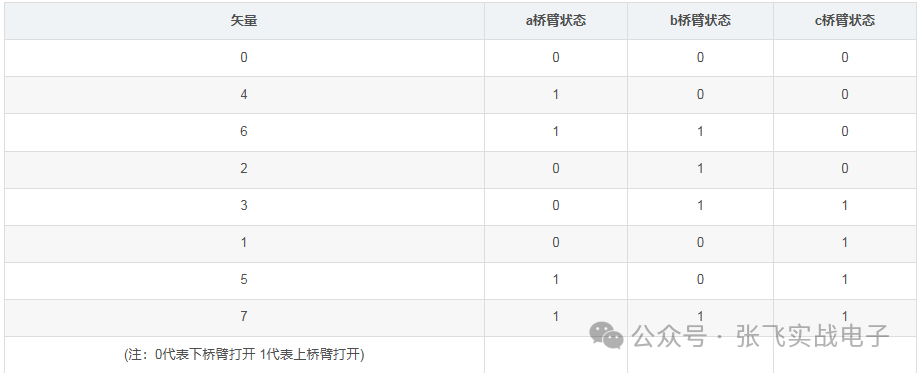

由于同一橋臂上下兩個MOS不能同時導通(短路)，因此6個MOS總共由8種狀態，由于每種狀態都會產生一個固定方向的磁場，我們將8種狀態稱為8種矢量。

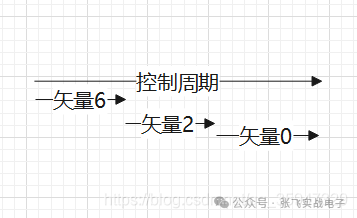

假設我們的電機處于0°位置，那么要想讓電機轉動起來我們只需要產生一個90°的矢量，那么只需要在一個周期內矢量2和矢量6作用的時間各占一半即可產生一個90°的矢量，總結來說就是我們通過控制相鄰矢量導通時間比例可以控制矢量的方向，通過插入0矢量可以改變矢量的大小，因此我們?cè)谝粋€(gè)控制周期內通過8個矢量的配比來產生任意方向和任意大小的矢量。（只要我們能夠產生任意方向的矢量我們就可以先讀取當前轉子角度，然后產生一個超前90度的矢量，這個矢量即是IQ）。

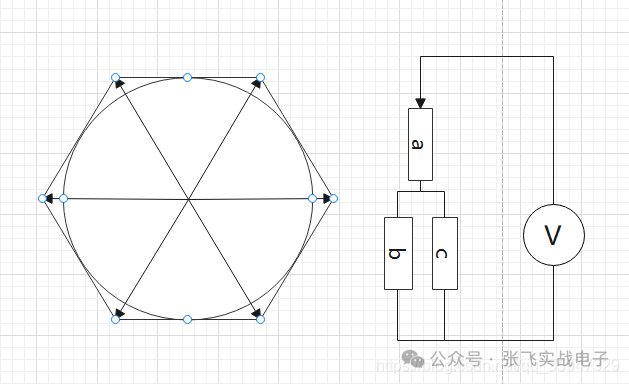

我們知道矢量方向的范圍是0-360度那么矢量的大小是什么呢?由于三相繞組阻值基本一樣，因此每個矢量的最大值為Udc2/3，其中Udc為母線電壓（電源電壓）,但我們發現各個方向上矢量最大值并不一樣，為了讓電機平滑轉動，我們的目標矢量的最大值應為上圖中六邊形的內切圓的半徑，即Udc2/3*sqrt(3)/2 = Udc/sqrt(3).具體參考下圖。

SVPWM生成

接下來先看一個例子，例如我們想要產生0-60°的任意一個方向的矢量。

通過計算我們可以得出其他幾個扇區的矢量作用時長

由于所有結果格式基本相同因此我們假設:

K = sqrt(3) * Ts / Udc

U1 = Uβ

U2 = -sqrt(3) / 2 * Uα - Uβ/2

U3 = sqrt(3) / 2 * Uα - Uβ/2

則可以總結出下表：

得出上表之后我們就可以通過8個矢量來產生任意大小和任意方向的矢量了。通過表格發現不同扇區用到的矢量不一樣，因此我們需要做一下扇區判斷，之前講過扇區判斷有3種方式，其中電流檢測在這里講解。

利用電流做扇區判斷

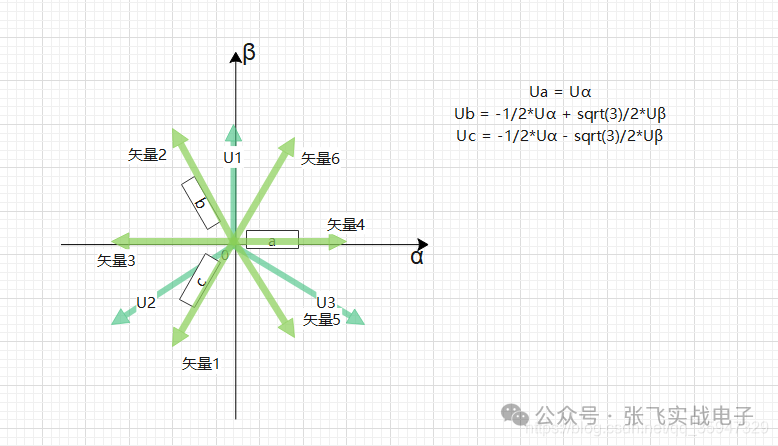

觀察反Clark變換公式和我們之前U1,U2,U3可以發現，這兩個公式極其相像。

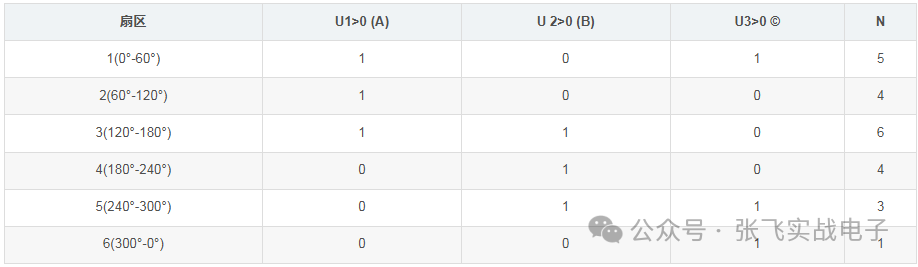

由圖可以看出我們能夠使用U1 U2 U3的正負來判斷當前所處扇區

設 U1>0 時 A=1, 否則 A=0；

設 U2>0 時 B=1, 否則 B=0；

設 U3>0 時 C=1, 否則 C=0；

設 N=4C+2B+A。

既然我們已經拿到了每個矢量的作用時長，我們便可以求出每個Mos的導通時間，接下來便是把這些導通時間兌換成PWM形式。

七段式SVPWM

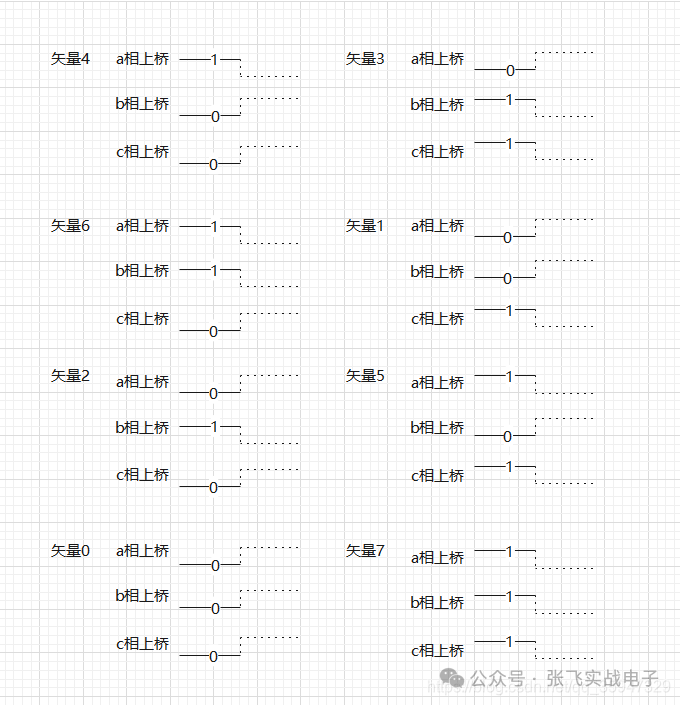

我們已知任意一個方向和大小的矢量需要的8個矢量的作用市場，那么如何控制硬件電路實現呢，我們熟悉的硬件電路控制是PWM模式，那么有辦法把矢量作用時長換成Mos的導通時間嗎，當然可以，首先我們看一下每個矢量對應的MOS導通時間，然后通過組合把這些時間組成PWM模式。

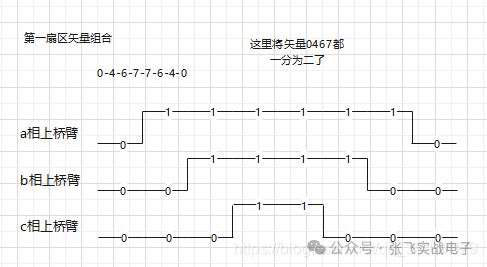

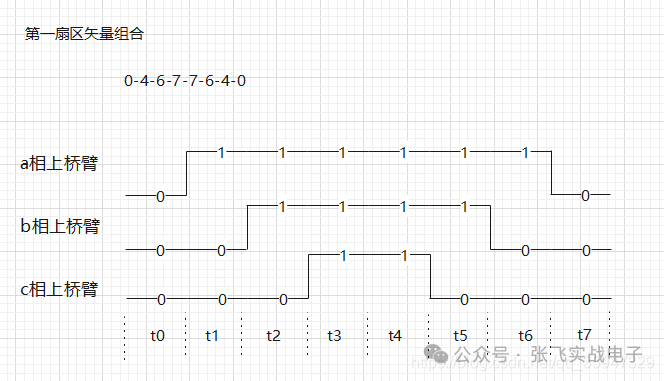

接下來我們要做的是把這些矢量信號排列組合成PWM信號例如在第一個扇區我們用到了矢量T0 T4 T6 T7

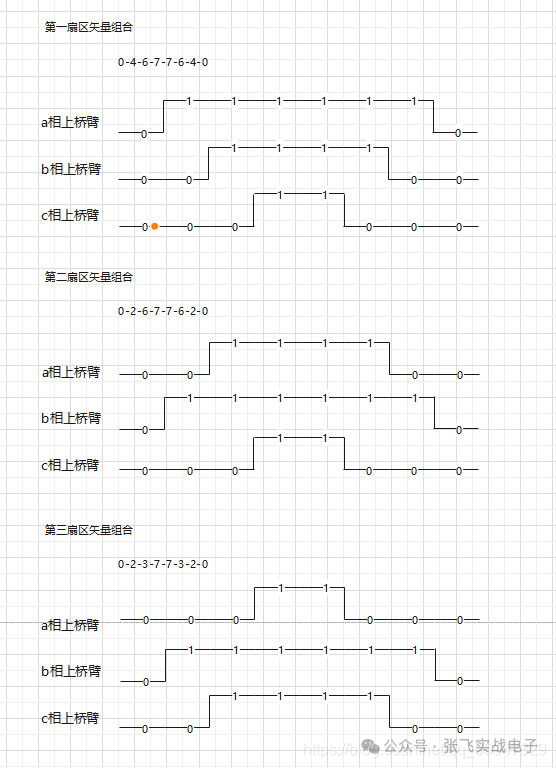

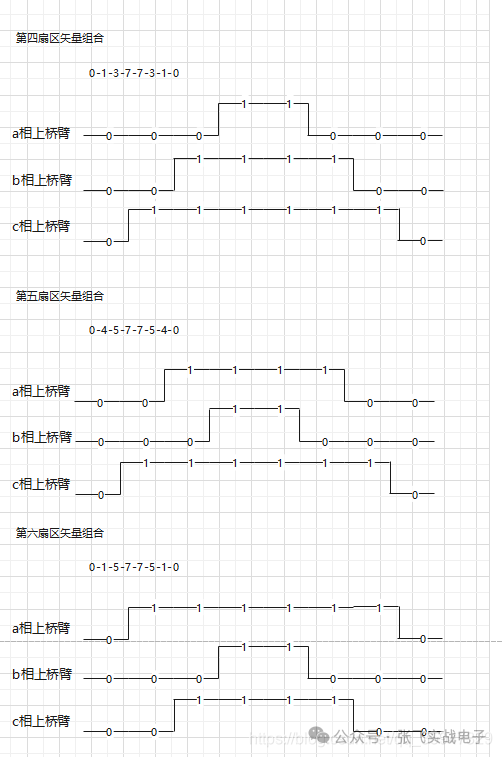

按照同樣方法便可分析出所有扇區對應的PWM信號

這樣的波形不就是我們熟悉的中央對其方式的PWM波嗎。到此我們已經完成了FOC開環運行。

程序編寫

第五章 FOC電流閉環

其實到這里我想大家應該已經明白Clark變換和Park變換的作用了，我們拉開視角再看我們剛剛開環做了什么。

1.給出目標電流

2.通過定時器控制三相全橋電路輸出這個目標電流。

（不用糾結電壓電流，因?yàn)樗鼈冎g只是個系數問題）

那么我們要閉環豈不是只需要檢測出實際電流然后做個PID閉環即可。那么為什么要用到Clark變換和Park變換呢，因?yàn)槲覀內绻挥眠@些變換那么我們的目標電流和實際電流都是正弦波，這對我們PID控制很不利，因?yàn)槲覀兪煜さ腜ID是目標值不變，讓實際值去跟隨目標值。而且我們拿到的三相電流Ia Ib Ic不直觀，Iα和Iβ也不直觀，而Iq和Id就直觀的多，Id用于發熱，Iq用于旋轉。對Iq和Id進行閉環控制通俗易懂還能配合速度環，因?yàn)橄胍D(zhuǎn)的快就增加Iq唄。

Clark變換

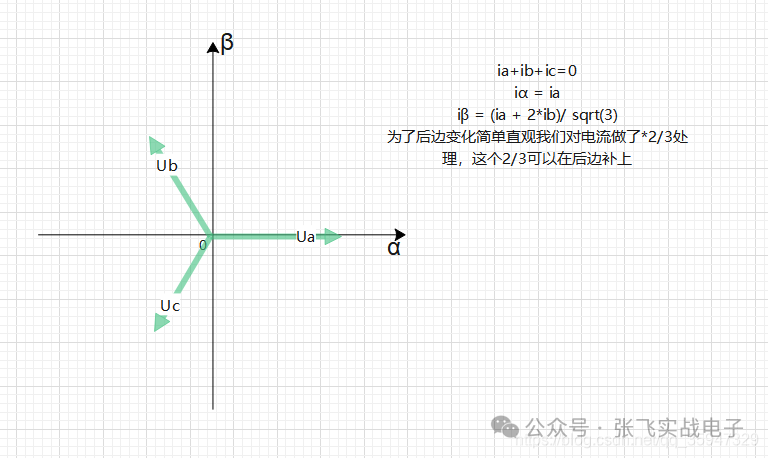

Clark變換的目的在于三相變兩相。

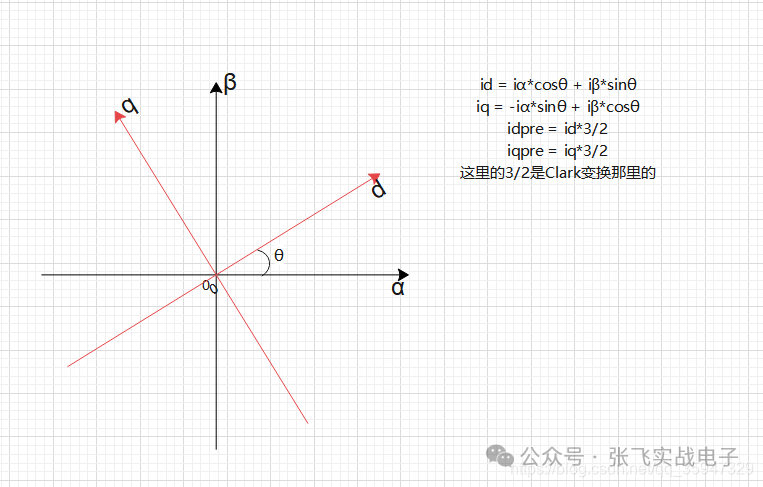

Park變換

Park變換的目的在于靜止變旋轉。

電流采樣

經過變換之后我們就要面臨電流采樣問題了。通過上一章對7段式SVPWM的分析我們發現在一個周期內，不同時刻Mos的導通是不一樣的，一般采樣電阻都是接在下橋臂，因此只能在相關橋壁的下MOS管打開時刻進行該相的電流采樣。

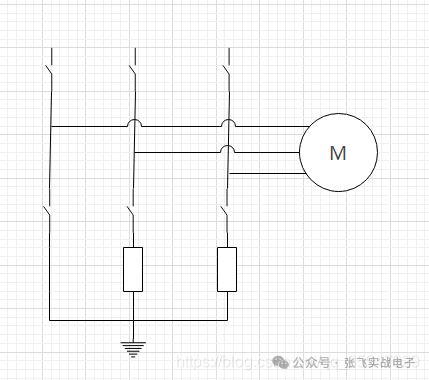

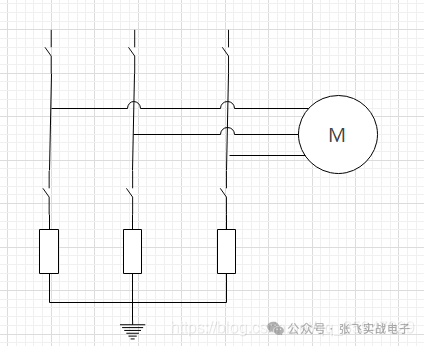

由電路圖可知

1.必須在三相全橋的下橋臂打開的時候才能進行該相電流采樣。

2.Mos的開關瞬間會對相電流產生干擾，因此采樣時間避開Mos導通狀態切換的時刻。

3.3電阻可以在任意時刻進行電流采樣

4.根據SVPWM波形發現每個扇區都有兩相電流變化較小，一相電流變化較大，因此三電阻采樣時要采集電流變化較小的兩相。

5.由于當目標電流較大時，可能會存在一相的占空比接近100%，則導致該相電流無法采樣，因此雙電阻采樣要對最大輸出電流做限制，流出電流采樣時間。

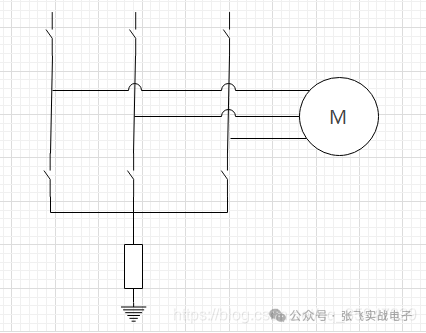

6.單電阻要在一個周期內采樣兩次電流。

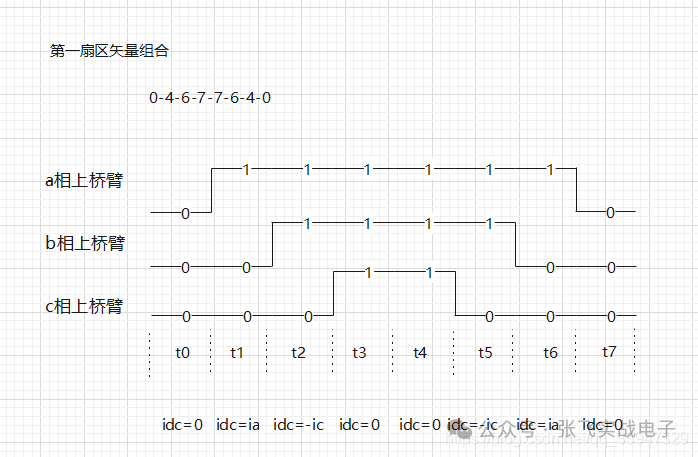

我們可以在t5和t6時刻采樣到-ic和ia電流完成電流采樣

程序編寫

第六章 速度閉環

相信大家到這里已經較為清楚了，速度環，目標是給定速度，反饋是實際速度，輸出是Id Iq，其中Id為0，Iq越大轉的越快。

程序編寫

第七章 位置閉環

位置環同理，目標是給定位置，反饋是實際位置，輸出是目標速度。

程序編寫

程序編寫

第六章 速度閉環

相信大家到這里已經較為清楚了，速度環，目標是給定速度，反饋是實際速度，輸出是Id Iq，其中Id為0，Iq越大轉的越快。

程序編寫

第七章 位置閉環

位置環同理，目標是給定位置，反饋是實際位置，輸出是目標速度。
